电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器，两输入端电位差=0。
20.线性状态的理想集成运算放大器，两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
23.将交流电变换成直流的过程叫整流。
24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。
27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。
28.三端可调输出稳压器的三端是指输入、输出和调整三端。
29.三端固定输出稳压器CW7812型号中的12表示为 12 V。
思考与习题1-1 1—35图中,已知电流I =—5A ，R =10Ω。
试求电压U ，并标出电压的实际方向。
图1-35 题1-1图解：a ）U=-RI=50V b ）U=RI=—50V.1—2 在1—36图所示电路中,3个元件代表电源或负载.电压和电流的参考方向如图所示，通过实验测量得知:I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=—90V,U 3=50V.试求(1)各电流的实际方向和各电压的实际极性。
（2）计算各元件的功率，判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡.图1—36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=—U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。
(3)Ｐ发出＝Ｐ吸收，功率平衡。
1-3 图1-37中，方框代表电源或负载。
已知U =220V ，I = -1A,试问哪些方框是电源，哪些是负载？图1-37 题1-3图解:a)P=UI =-220W ，为电源；b)P=—UI=220W,为负载;c)P=—UI=220W ，为负载；d ）P=UI =—220W ，为电源。
1—4 图1—38所示电路中，已知A 、B 段产生功率1500W,其余三段消耗功率分别为1000W 、350W 、150W ，若已知电流I =20A,方向如图所示.a) b)Ia) b) c) d)(1)标出各段电路两端电压的极性。
（2）求出电压U AB 、U CD 、U EF 、U GH 的值。
(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗?解：(2） U AB =—75V,U CD =50V,U EF =17。
5V ，U GH =7.5V（3） U AB +U CD +U EF +U GH =0.1—5 有一220V 、60W 的电灯,接在220V 的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
《电工技术基础与技能》第二版参考答案第1章课程导入1.1认识电工实验实训室思考与练习1．直流交流2．有电切断1.2安全用电常识思考与练习1．50mA36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．×2．√3．√4．×5．×6．√7．×8．√9．√10．×二、选择题1．B2．A3．A4．C5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。
2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。
常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。
3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。
（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。
（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。
（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。
（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。
（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。
（8）保持实验实训室整洁，每次实验实训后要清理工作场所，做好设备清洁和日常维护工作。
电工技术问答题及参考答案1. 什么是电流？电流是电荷在电路中流动的物理量，用符号 "I" 表示，单位是安培（A）。
2. 什么是电压？电压是电路两点之间的电势差，用符号 "V" 表示，单位是伏特（V）。
3. 什么是电阻？电阻是电路中阻碍电流流动的物理量，用符号 "R" 表示，单位是欧姆（Ω）。
4. 什么是电功率？电功率是电路中消耗或产生的功率，用符号 "P" 表示，单位是瓦特（W）。
5. 什么是直流电？直流电是电流方向始终保持不变的电流，如电池所提供的电流。
6. 什么是交流电？交流电是电流方向周期性地变化的电流，如家庭用电和工业用电。
7. 什么是电路？电路是电流在闭合路径中流动的路径，包括电源、导线、负载和控制元件。
8. 什么是串联电路？串联电路是将多个电阻或其他元件依次连接在同一路径上的电路，电流在各元件之间保持不变。
9. 什么是并联电路？并联电路是将多个电阻或其他元件同时连接在不同路径上的电路，电压在各元件之间保持不变。
10. 什么是短路？短路是指电路中两个电极或导体之间直接连接，导致电流绕过负载而流过短路路径。
11. 什么是过载？过载是指电路中的电流超过了元件或电路设计的额定值，可能导致元件损坏或电路故障。
12. 什么是绝缘？绝缘是指电路中的导体与其他导体或地之间的隔离，防止电流产生非预期的路径。
13. 什么是短路保护？短路保护是一种用于检测和断开电路中短路的保护装置，以防止过大电流损坏电路或设备。
14. 什么是接地？接地是将电路或设备连接到地面，以提供安全的电流回路和保护设备。
15. 什么是电磁场？电磁场是由电流或电荷引起的一种物理场，具有电场和磁场的性质。
16. 什么是电容？电容是电路中存储电荷的元件，用符号 "C" 表示，单位是法拉（F）。
17. 什么是感应电流？感应电流是由磁场变化引起的电流，根据法拉第电磁感应定律产生。
电工技术基础学习指导与巩固练习(机电类)电工技术基础测试卷参考答案(按各章节)第1、2章简单直流电路阶段测试卷一、选择题1. B2.D.3.D.4.A5.D.6.D. 4. A 8. A 9. A 10.B二、判断题11.B 12.B 13.B 14.A 15.A 16.A 17.B 18.A 19.B 20. A三、填空题21. 63.2, 0.063; 22.231; 23.3.75,0.0375; 24.10,14/3; 25.8, 9;26.8; 27.12.5。
四、计算题28.U AB=5V;29.(1) U₁=220V, U=236V; (2) PD=40W; (3) P₀=2360W; (4) P₁=160W;30.V A=3.5V;31.I ab=1/3A。
第3章复杂直流电路阶段测试卷一、选择题1.C.2.C.3.C.4.D.5. A6.C.7.D.8.B9.C. 10.C.二、判断题11.A 12.A 13.B 14.B 15 .B 16.A 17.A 18.A 19.B 20.B三、填空题21. 5, 20, -25; 22.-8; 23.3, 8/3; 24.8; 25.U=4V, Is= -2A;26.2; 27.-1。
四、计算题28.I= -1.5A; 29.PrL=0.64W;30.解: (1) I=2A; (2) 电压源的功率为P₁=−26W,产生功率，是电源；电流源的功率为P₂=2W,吸收功率，是负载。
第1、2、3章直流电路阶段测试卷一、选择题1.D.2.B3. A4. A 5 . C. 6.B 7.B 8.B 9.B 10.C.二、判断题11.A 12.B 13.B 14.B 15.A 16.B 17.B 18.A 19.B 20.B三、填空题21. 3:10; 22.30; 23. 16; 24.2; 25.-1.2, -2.5; 2 6. 10, 0;27.20; 28.m, n-1, m - (n-1); 29.-13; 30. 9, 4。
第9章电工测量思考与练习
一、填空
1.测量的目的是希望通过测量求取被测量的。
2.仪表误差主要有两类，一是，二是。
3.测量误差主要有、和。
4.万用表主要由测量机构、、及外壳组成。
5.测量直流电流时，常用的是；测量交流时，常用的。
二、选择
1.是测量结果准确程度的量度，是电工仪表的一个主要特性。
A．准确度B．灵敏度 C．误差度
2.仪表示值与被测量的真值之间的差值叫。
A．绝对误差B．相对误差 C．引用误差
3．测量时，只能测出与被测相关的电量，然后通过计算求得被测量的数值的方法称。
A．直接测量法B．比较测量法 C．间接测量法
4.根据载流导体在磁场中受到电磁力作用的原理制成的电工仪表是。
A．电磁式仪表B．磁电式仪表 C．电动式仪表
5.以下能用于测大电阻的阻值的仪表是。
A．欧姆表B．万用表 C．兆欧表
三、思考与计算
1.为保证测量结果的准确可靠，对电工指示仪表有哪些技术要求？
2.用量程250V的电压表去测220V的标准电源，读得电源电压为219V。
求：测量的绝对误差和相对误差。
3.单臂电桥为什么不适合测小电阻？
4.为什么测量绝缘电阻要使用兆欧表，而不用万用表？
5.使用电度表的注意事项有哪些？。
1.1已知图中 U1＝2V， U2＝-8V，则U AB＝ ( -10V ) 。
习题1.1图1.2电路的三种工作状态是 ( 通路 )、( 断路 ) 、( 短路 ) 。
1.3有三个6Ω的电阻，若把它们串联，等效电阻是( 18 )Ω；若把它们并联，等效电阻是 ( 2 )Ω；若两个并联后再与第三个串联，等效电阻是( 9 ) Ω。
1.4用电流表测量电流时，应把电流表( 串联 )在被测电路中；用电压表测量电压时，应把电压表与被测电路 ( 并联 )。
1.5电路中任意一个闭合路径称为 ( 回路 ) ；三条或三条以上支路的交点称为( 节点 ) 。
1.6电路如图所示，设U=12V、I=2A、R=6Ω，则U AB=( -24 )V。
习题1.6图1.7直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 ( 2 )Ω。
习题1.7图1.8电路中电位的参考点发生变化后，其他各点的电位 ( 均发生变化 ) 。
1.9基尔霍夫定律包括（ B ）个定律。
A、1B、2C、31.10支路电流法是以（ B ）为求解对象。
A、节点电压B、支路电流C、电路功率1.11用一个电动势和内阻串联表示的电源称为（ A ）。
A、电压源B、电流源C、受控源1.12用一个电激流和内阻并联表示的电源称为（ B ）。
A、电压源B、电流源C、受控源1.13恒流源可以等效为恒压源（ B ）A、正确B、不正确1.14戴维南定理适用于（ A ）A、有源线性二端网络B、非线性二端网络C、任意二端网络1.15电位是指电路中某点与（ B ）之间的电压。
A、任意点B、参考点C、地1.16电位和电压相同之处是( C )。
A．定义相同 B．方向一致 C．单位相同 D．都与参考点有关1.17两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A．4：1 B．1：4 C．1：2 D．2：11.18有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( C )。

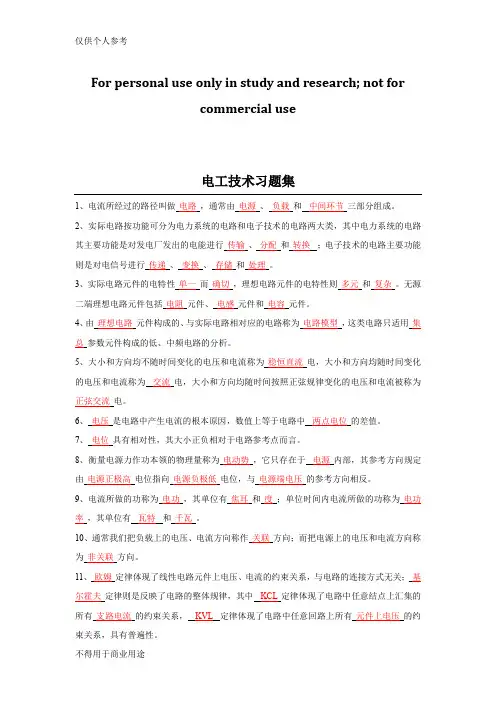

For personal use only in study and research; not forcommercial use电工技术习题集1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
