电路分析习题

《电路分析基础》各章习题参考答案第1章习题参考答案1-1 (1) SOW; (2) 300 V、25V,200V、75V; (3) R=12.50, R3=1000, R4=37.5021-2 V =8.S V, V =8.S V, V =0.S V, V =-12V, V =-19V, V =21.S V U =8V, U =12.5,A mB D 'AB B CU =-27.S VDA1-3 Li=204 V, E=205 V1-4 (1) V A=lOO V ,V=99V ,V c=97V ,V0=7V ,V E=S V ,V F=l V ,U A F=99V ,U c E=92V ,U8E=94V,8U BF=98V, u cA=-3 V; (2) V c=90V, V B=92V, V A=93V, V E=-2V, V F=-6V, V G=-7V, U A F=99V, u c E=92V, U B E=94V, U BF=98V, U C A =-3 V1-5 R=806.70, 1=0.27A1-6 1=4A ,11 =llA ,l2=19A1-7 (a) U=6V, (b) U=24 V, (c) R=SO, (d) 1=23.SA1-8 (1) i6=-1A; (2) u4=10V ,u6=3 V; (3) Pl =-2W发出，P2=6W吸收，P3=16W吸收，P4=-lOW发出，PS=-7W发出，PG=-3W发出1-9 l=lA, U5=134V, R=7.801-10 S断开：UAB=-4.SV, UA0=-12V, UB0=-7.2V; S闭合：12 V, 12 V, 0 V1-12 UAB=llV / 12=0.SA / 13=4.SA / R3=2.401-13 R1 =19.88k0, R2=20 kO1-14 RPl=11.110, RP2=1000第2章习题参考答案2-1 2.40, SA2-2 (1) 4V ,2V ,1 V; (2) 40mA ,20mA ,lOmA 2-3 1.50 ,2A ,1/3A2-4 60 I 3602-5 2A, lA2-6 lA2-7 2A2-8 lOA2-9 l1=1.4A, l2=1.6A, l3=0.2A2-10 11=OA I l2=-3A I p l =OW I P2=-l8W2-11 11 =-lA, l2=-2A I E3=10V2-12 11=6A, l2=-3A I l3=3A2-13 11 =2A, l2=1A ,l3=1A ,14 =2A, l5=1A2-14 URL =30V I 11=2.SA I l2=-35A I I L =7.SA2-15 U ab=6V, 11=1.SA, 12=-lA, 13=0.SA2-16 11 =6A, l2=-3A I l3=3A2-17 1=4/SA, l2=-3/4A ,l3=2A ,14=31/20A ,l5=-11/4A12-18 1=0.SA I l2=-0.25A12-19 l=1A32-20 1=-lA52-21 (1) l=0A, U ab=O V; (2) l5=1A, U ab=llV。

电路分析计算习题和答案电路分析计算习题和答案电路分析是电子工程学科中非常重要的一部分，它涉及到电路中电流、电压、功率等基本概念的计算和分析。

通过解决电路分析习题，我们可以更好地理解电路中的各种现象和规律，并且能够应用这些知识解决实际问题。

下面，我将为大家提供一些常见的电路分析习题和详细的解答，希望对大家的学习和理解有所帮助。

习题一：串联电阻电路如图所示，一个电路中有三个串联的电阻，分别为R1、R2和R3。

已知R1=10Ω，R2=20Ω，R3=30Ω，电路中的电源电压为V=60V。

求解电路中的电流和每个电阻上的电压。

解答：根据欧姆定律，电流I可以通过以下公式计算：I = V / (R1 + R2 + R3)将已知数据代入公式中，可得：I = 60V / (10Ω + 20Ω + 30Ω) = 60V / 60Ω = 1A根据串联电路的特性，电流在整个电路中是相同的。

因此，每个电阻上的电压可以通过以下公式计算：V1 = I * R1V2 = I * R2V3 = I * R3将已知数据代入公式中，可得：V1 = 1A * 10Ω = 10VV2 = 1A * 20Ω = 20VV3 = 1A * 30Ω = 30V因此，电路中的电流为1A，R1上的电压为10V，R2上的电压为20V，R3上的电压为30V。

习题二：并联电容电路如图所示，一个电路中有两个并联的电容，分别为C1和C2。

已知C1=10μF，C2=20μF，电路中的电源电压为V=12V。

求解电路中的总电容和总电荷量。

解答：根据并联电容的特性，总电容Ct可以通过以下公式计算：Ct = C1 + C2将已知数据代入公式中，可得：Ct = 10μF + 20μF = 30μF根据电容器的公式，总电荷量Q可以通过以下公式计算：Q = Ct * V将已知数据代入公式中，可得：Q = 30μF * 12V = 360μC因此，电路中的总电容为30μF，总电荷量为360μC。

电路分析期中练习题班级:___________学号:___________姓名:___________得分:___________一、单项选择题10小题,共20分1．已知接成Y 形的三个电阻都是30Ω,则等效形的三个电阻值为 ;A 、全是10ΩB 、两个30Ω一个90ΩC 、两个90Ω一个30ΩD 、全是90Ω2. 电路如图所示,其网孔方程是：⎩⎨⎧=+-=-040010032003002121I I I I 则CCVS 的控制系数r 为 A 、100Ω B 、-100Ω C 、50Ω D 、-50Ω3. 如图所示,电路中电流I 为 ;A 、-2.5AB 、2.5AC 、-1.5AD 、1.5A4. 如图所示,电路中理想电流源的功率为 ; A 、30W B 、60W C 、20W D 、-20W5. 如图所示,二端网络a 、b 端的等效电阻为 ; A 、12Ω B 、36Ω C 、48Ω D 、24Ω102A 1010+40VI6. 如图所示,电路中电阻1Ω吸收的功率为 ; A 、1W B 、4W C 、9W D 、81W7. 如图所示,电路中电压U S 为 ;提示：计算每条支路电流和电压 A 、4V B 、7V C 、2V D 、8V8. 如图所示,结点1的结点电压方程为 ;A 、6U 1-U 2=6B 、5U 1=2C 、5U 1=6D 、6U 1-2U 2=29. 电流的参考方向为 ;1ΩA、正电荷的移动方向B、负电荷的移动方向C、电流的实际方向D、沿电路任意选定的某一方向10. 如图所示,电路中电流I为 ;A、1AB、2AC、-1AD、-2A二、是非题10小题,共10分1．网孔都是回路,而回路则不一定是网孔;2．电路等效变换时,如果一条支路的电流为零,可按短路处理;3．理想电压源和理想电流源可以等效互换;4．电功率大的用电器,电功也一定大;5．两个电路等效,即它们无论其内部还是外部都相同;6．应用基尔霍夫定律列写方程式时,可以不参照参考方向;7．应用叠加定理时,要把不作用的电源置零,不作用的电压源用导线代替; 8．KCL和KVL定律与元件的连接无关,与元件的性质有关;9．通过理想电压源的电流由电压源本身决定;10．电压源与电阻的并联可以等效变换为电流源与电阻的串联;三、填空题20空,共20分1．_________定律体现了线性电路元件上电压、电流的约束关系,与电路的连接方式无关;2．基尔霍夫定律则是反映了电路的整体规律,其中KCL 定律体现了电路中任意结点上汇集的所有________的约束关系,KVL 定律体现了电路中任意回路上所有________的约束关系,具有普遍性;3．在多个电源共同作用的_________电路中,任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的_________,称为叠加定理;4．戴维宁等效电路是指一个电阻和一个电压源的串联组合,其中电阻等于原有源二端网络_______后的_________电阻,电压源等于原有源二端网络的_________电压;5．为了减少方程式数目,在电路分析方法中引入了_________电流法、_________电压法；_________定理只适用于线性电路的分析;6．在直流电路中,电容元件相当于_________,电感元件相当于_________; 7．当流过一个线性电阻元件的电流不论为何值时,其端电压恒为零,就把它称为_________;8．如图所示,其端口等效电阻为_________;提示：采用加电源法9．在指定的电压U 和电流I 参考方向下,写出下列各元件U 和I 的约束方程; ________________、_______________、_______________、________________、_____________;四、计算题5小题,共50分1．试用诺顿定理求电路图中R =6Ω负载电阻消耗的功率;提示：画出诺顿等效电路2．在电路图中,已知I =0.5A,试求电压源电压U S ;提示：采用倒推法求解I3．在电路图中,电阻R L 为多少时可获得最大功率,并求此最大功率P max ; 提示：画出戴维宁等效电路或诺顿等效电路4．试用结点电压法求电路图中的电流i ;提示：需要画出参考点和独立结点5．用回路电流法求电路图中电压U ;注意：自电阻和互电阻计算,不要遗漏电路分析期中练习题答案+一、单项选择题10小题,共20分 二、是非题10小题,共10分 1~5：DACBB 6~10：CACDB 1~5：对错错错错 6~10：错对错错错三、填空题20空,共20分 1．欧姆2．支路电流 支路电压 3．线性 代数和或叠加 4．电源置零 等效 开路 5．回路 结点 叠加 6．开路 短路 7．短路 8．2Ω9．U =-10k I U =-5V I =2A I =0 U =0 四、计算题5小题,共50分1．试用诺顿定理求电路图中R =6Ω负载电阻消耗的功率;解答：先求短路电流I SC 所以I SC =12A再求等效电阻R eq ,电源置零 诺顿等效电路图为：W P R 966246)636312(22==+⨯⨯=2．在电路图中,已知I =0.5A,试求电压源电压U S ;提示：可以采用倒推法解答：电压源电压U S =28V3．在电路图中,电阻R L 为多少时可获得最大功率,并求此最大功率P max ;开路电压：6V=5I-U+U+5I,U=2I,U OC =2I+U,解得：U OC =12V 短路电流：6V=5I-U+U+5I,2I+U=0,I SC =I-U/2,解得：I SC =2/3A等效电阻：u =2I+U,U/2=I+i ,U+5I+5I-U=0,解得：u =,i =,R eq =u /i =18Ω 当RL=18Ω时,获得最大功率P max =122÷4×18=2W4．试用结点电压法求电路图中的电流i ;提示：需要画出参考点和独立结点解答：得：V U 5.41=,V U 5.22=,A i 1= 5．用回路电流法求电路图中电压U ;L+ u解答：得：A i 31=,A i 22=,A i 63=,V U 80=+。

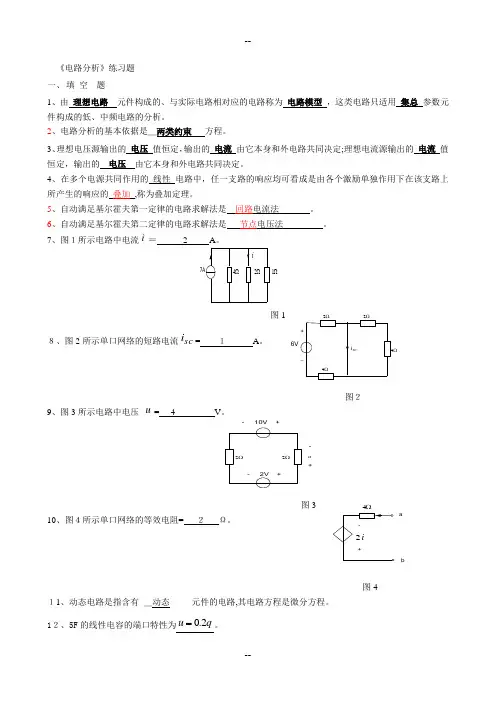

《电路分析》练习题 一、 填 空 题1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

2、电路分析的基本依据是＿两类约束 方程。

3、理想电压源输出的 电压 值恒定，输出的 电流 由它本身和外电路共同决定;理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。

4、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ,称为叠加定理。

5、自动满足基尔霍夫第一定律的电路求解法是 回路电流法 。

6、自动满足基尔霍夫第二定律的电路求解法是 节点电压法 。

7、图１所示电路中电流i ＝ 2 A 。

图1 ８、图2所示单口网络的短路电流sc i =１ A 。

图２9、图3所示电路中电压 u = -4 V 。

图3 10、图４所示单口网络的等效电阻= ２ Ω。

图4１1、动态电路是指含有_＿动态_____元件的电路,其电路方程是微分方程。

1２、5F 的线性电容的端口特性为q u 2.0=。

Ω16VΩ- 10V +u-+Ω4ab13、端口特性为43+=i ψ的二端电路元件是_＿电感__＿＿_元件。

14、10Ω电阻和０.２F 电容并联电路的时间常数为__＿2___＿s 。

15、１Ω电阻和２H 电感并联一阶电路中，电感电压零输入响应为 tL eu 5.0)0(-+ V 。

1６、R ＬC 并联正弦电流电路中，A I A I A I C L R 5,1,3===则总电流为＿__５____A 。

17、电流源t t i sc cos 8)(=A 与电阻Ω=2o R 并联单口网络向外传输的最大平均功率为__16_＿__＿W 。

18.如图5所示谐振电路,已知S U ＝100mv ，则谐振时电压Uc ＝ V 。
