第三代半导体，即以氮化镓（GaN）、碳化硅（SiC）等宽禁带半导体材料为代表的半导体。
目前，第三代半导体已逐渐在各个领域实现产业化应用，特别是在电力电子和微波射频两大领域。
在电力电子领域，第三代半导体在电动汽车、光伏、风电等新能源领域应用广泛；在微波射频领域，第三代半导体在5G基站、卫星通信、雷达等领域也实现了应用。
在产业方面，第三代半导体产业链包括原材料、外延片、芯片、封装测试等环节。
目前，国内外的第三代半导体产业链已经基本形成，各环节的企业也已逐渐成长起来。
未来，随着技术的不断进步和应用场景的不断拓展，第三代半导体的应用前景将更加广阔。
同时，随着产业的发展，第三代半导体的市场规模也将不断扩大，有望成为未来半导体产业的重要增长点。
总的来说，第三代半导体产业的发展路径需要产业链上下游的深度合作，同时需要政府、企业和社会资本的支持和投入。
只有这样，才能推动第三代半导体产业的健康快速发展。
第三代半导体分类第三代半导体是指在半导体材料和器件方面的新一代技术。
与第一代和第二代半导体相比，第三代半导体具有更高的性能和更广泛的应用领域。
本文将从材料和器件两个方面介绍第三代半导体的分类。
一、材料分类第三代半导体的材料主要包括氮化硅（GaN）、碳化硅（SiC）和氮化镓（GaN）。
这些材料具有优异的电子特性和热特性，使得第三代半导体在高频、高功率和高温环境下表现出色。
1. 氮化硅（GaN）氮化硅是一种宽禁带半导体材料，具有较高的电子饱和迁移率和较高的击穿电场强度。
它在高频功率放大器、射频开关和LED照明等领域有广泛应用。
2. 碳化硅（SiC）碳化硅是一种宽禁带半导体材料，具有较高的热导率和较高的击穿电场强度。
它在功率电子器件、高温电子器件和光电子器件等领域有广泛应用。
3. 氮化镓（GaN）氮化镓是一种窄禁带半导体材料，具有较高的电子迁移率和较高的饱和漂移速度。
它在高频功率放大器、射频开关和蓝光LED等领域有广泛应用。
二、器件分类第三代半导体的器件主要包括高电子迁移率晶体管（HEMT）、功率二极管和蓝光LED。
这些器件利用第三代半导体材料的优异特性，实现了更高的性能和更广泛的应用。
1. 高电子迁移率晶体管（HEMT）高电子迁移率晶体管是一种基于第三代半导体材料的场效应晶体管。
它具有较高的电子迁移率和较低的漏电流，适用于高频功率放大器和射频开关等领域。
2. 功率二极管功率二极管是一种基于第三代半导体材料的二极管。
它具有较高的击穿电压和较低的导通电阻，适用于功率电子器件和高温电子器件等领域。
3. 蓝光LED蓝光LED是一种基于第三代半导体材料的发光二极管。
它具有较高的发光效率和较长的寿命，适用于照明和显示等领域。
总结：第三代半导体是一种具有高性能和广泛应用领域的新一代半导体技术。
通过不同的材料和器件设计，第三代半导体实现了在高频、高功率和高温环境下的优异表现。
随着技术的不断发展，第三代半导体将在各个领域展现出更大的潜力和应用前景。
第三代半导体芯片主要是指基于宽禁带半导体材料的芯片，这些材料具有较高的击穿电压、热稳定性和电子迁移率。
与传统的硅基半导体相比，第三代半导体在高温、高电压和高功率应用中表现出更好的性能。
第三代半导体芯片的主要原料包括：
1. 碳化硅（SiC）：碳化硅是一种典型的宽禁带半导体材料，具有高击穿电压、高热导率和低电子迁移率的特点。
碳化硅芯片适用于高功率和高温的应用，如电动汽车、可再生能源和工业自动化。
2. 氮化镓（GaN）：氮化镓同样是一种宽禁带半导体材料，具有更高的电子迁移率和更低的电阻率。
氮化镓芯片适用于高效率的电力电子转换和高速通信系统。
3. 氧化镓（Ga2O3）：氧化镓是另一种宽禁带半导体材料，其熔点较高，适用于高功率和高温环境下的应用。
4. 金刚石：虽然金刚石不是宽禁带半导体，但它是一种优秀的导热材料，可以用于散热applications。
这些材料在生产第三代半导体芯片时需要经过严格的加工和处理，包括晶体生长、切割、抛光、蚀刻、掺杂和封装等步骤。
第三代半导体芯片的研究和开发正在不断进展，有望在未来的电子和光电应用中发挥重要作用。

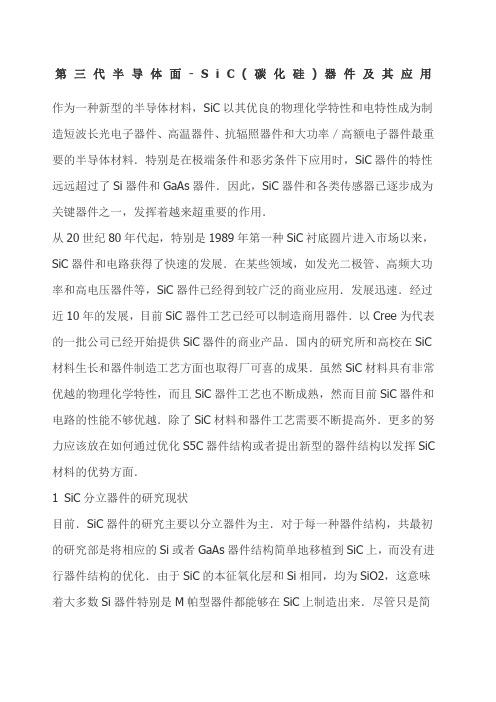

第三代半导体面-S i C(碳化硅)器件及其应用作为一种新型的半导体材料，SiC以其优良的物理化学特性和电特性成为制造短波长光电子器件、高温器件、抗辐照器件和大功率／高额电子器件最重要的半导体材料．特别是在极端条件和恶劣条件下应用时，SiC器件的特性远远超过了Si器件和GaAs器件．因此，SiC器件和各类传感器已逐步成为关键器件之一，发挥着越来超重要的作用．从20世纪80年代起，特别是1989年第一种SiC衬底圆片进入市场以来，SiC器件和电路获得了快速的发展．在某些领域，如发光二极管、高频大功率和高电压器件等，SiC器件已经得到较广泛的商业应用．发展迅速．经过近10年的发展，目前SiC器件工艺已经可以制造商用器件．以Cree为代表的一批公司已经开始提供SiC器件的商业产品．国内的研究所和高校在SiC 材料生长和器件制造工艺方面也取得厂可喜的成果．虽然SiC材料具有非常优越的物理化学特性，而且SiC器件工艺也不断成熟，然而目前SiC器件和电路的性能不够优越．除了SiC材料和器件工艺需要不断提高外．更多的努力应该放在如何通过优化S5C器件结构或者提出新型的器件结构以发挥SiC 材料的优势方面．1 SiC分立器件的研究现状目前．SiC器件的研究主要以分立器件为主．对于每一种器件结构，共最初的研究部是将相应的Si或者GaAs器件结构简单地移植到SiC上，而没有进行器件结构的优化．由于SiC的本征氧化层和Si相同，均为SiO2，这意味着大多数Si器件特别是M帕型器件都能够在SiC上制造出来．尽管只是简单的移植，可是得到的一些器件已经获得了令人满意的结果，而且部分器件已经进入厂市场．SiC光电器件，尤其是蓝光发光二极管在20世纪90年代初期已经进入市场，它是第一种大批量商业生产的SiC器件．日前高电压SiC肖特基二极管、Si C射频功率晶体管以及SiC MOSFET和MESFET等也已经有商业产品．当然所有这些SiC产品的性能还远没有发挥SiC材料的超强特性，更强功能和性能的SiC器件还有待研究与开发．这种简单的移植往往不能完全发挥SiC材料的优势．即使在SiC器件的一些优势领域．最初制造出来的SiC器件有些还不能和相应的Si或者CaAs器件的性能相比．为了能够更好地将SiC材料特性的优势转化为SiC器件的优势，目前正在研究如何对器件的制造工艺与器件结构进行优化或者开发新结构和新工艺以提高SiC器件的功能和性能．1．1 SiC肖特基二极管肖特基二极管在高速集成电路、微波技术等许多领域有重要的应用．由于肖特基二极管的制造工艺相对比较简单，所以对SiC肖特基二极管的研究较为成熟．普渡大学最近制造出了阻断电压高达4．9kV的4H-SiC肖特基二极管，特征导通电阻为43mΩ?c㎡，这是目前SiC肖特基二极管的最高水平．通常限制肖特基二极管阻断电压的主要因素是金—半肖特基接触边沿处的电场集中．所以提高肖特基二极管阻断电压的主要方法就是采用不同的边沿阻断结构以减弱边沿处的电场集中．最常采用的边沿阻断结构有3种：深槽阻断、介质阻断和pn结阻断．普放大学采用的方法是硼注入pn结阻断结构，所选用的肖特基接触金属有Ni，Ti．2000年4月Cree和Kansai联合研制出一只击穿电压高达12．3kV的SiC整流器，主要采用了新的外延工艺和改进的器件设计．该器件具有很低的导通电阻，正向导通电压只有4.9 V ,电流密度高，可以达到100A／c㎡，是同类Si器件的5倍多.1.2 SiC功率器件由于SIC的击穿电场强度大约为Si的8倍．所以SiC功率器件的特征导通电阻可以做得小到相应Si器件的1/400．常见的功率器件有功率MOSFET、I GBT以及多种MOS控制闸流管等．为了提高器件阻断电压和降低导通电阻，许多优化的器件结构已经被使用．表1给出了已报道的最好的SiC功率MO SFET器件的性能数据Si功率MOSFET的功率优值的理论极限大约为5MW ／㎡．除了横向DM0SFET因为特征导通电阻较高而使得优值较小外，其他SiC功率器件的功率优值均大于Si功率MOSFET器件的理论极限，特别是普渡大学制造的UMOS累积型FET的大功率优值是Si极限值的25倍．1．3 SiC开关器件到目前为止，SzC开关器件，无论是MOSFETs还是半导体闸流管，通常都是采用纵向器件结构，用衬底作为阴极．关态时，电压被一个反偏的pn结阻断．为了获得更高阻断电压，该pn的一边即“漂移区”很厚，而且掺杂浓度要低，所以纵向SiC功率开关器件的阻断电压主要依赖于漂移区的掺杂浓度和厚度．漂移区厚度一定时，不管掺杂浓度如何，总存在一个最大可能的阻断电压．然而至今，所能获得的SiC外延层的厚度最大只有10μm这就决定了最大可能的阻断电压大约为1600V．有效克服这一限制的方法就是改变器件的结构，即采用横向器件结构．普渡大学已经采用横向器件结构制造出了横向DMOSFETs．首先在绝缘4H—SiC讨底上外延n型SiC，然后在外延层上制造器件．显然，横向器件结构的最大阻断电压不受外延层厚度的限制，采用这种结构已经制造出了阻断电压高达2．6kV的LDMOSFETs．然而目前的横向LDMOSFET的特征导通电阻还比较高，这主要是因为当用横向结构代替纵向结构时．所需的器件面积将会增大．如果能够把减小表面电场概念和器件设计结合起来，那么导通电阻能够做得比相应的纵向器件还低．1．4 SiC微波S件SiC的高饱和漂移速度、高击穿场强和高热导率特性使得SiC成为1--10GHz 范围的大功率微波放大器的理想材料．短沟道SiC MESFETs的特征频率已经达到22GHz．最高指荡频率f可以达到50GHz．静电感应晶体管(SITs)在600MHz时功率可以达到470W(功率密度为1．36W／mm)，3GHz时功率为38W(1．2W／mm)．由于SiC的热导率很高(GaAs的]0倍，GaN的3倍)，工作产生的热量可以很快地从衬底散发．通过改进器件结构，SiC SITs的特征频率目前可以达到7GHz．最近普渡大学在半绝缘4H—SiC上制造出了一种亚微米T型栅MESFETs，饱和漏电流为350mA／mm，跨导为20m5／m m，漏击穿电压为120V，最大可获得的射频功率密度为3．2W／mm．1. 5 SiC器件的高温特性SiC器件在300°C以上高温条件下的工作特性也被大量研究，NASA制造的6H—SiC掩埋栅JE2T在600°C高温下表现出很好的低泄漏开关特性．然而，该器件在此高温下只工作了30个小时，器件发生了很小的退化，退化原因是接触金屑的氧化．但是当SiC器件在惰性气体环境中工作，在600°C高温下寿命要长得多．只要改善工艺控制的精确性并解决好接触金属和封装问题，SiC器件的高温寿命就会大大提高.2 SiC集成电路的研究现状与S1C分立器件追求高电压、大功率、高频以及高温特性不同，SiC集成电路的研究目标主要是获得高温数字电路，用于智能功率ICs的控制电路．由于SiC集成电路工作对内部电场很低，所以微管缺陷的影响将大大减弱，这可以从第一片单片SiC集成运算放大器芯片得到验证，实际成品宰远远高于微管缺陷所决定的成品率，因此，基于SiC的成品率模型与Si和CaAs材料是明显不同的．该芯片是基于耗尽型NMOSFET技术．主要是因为反型沟道SiC MOSFETs的有效载流子迁移率太低．为了提高Sic的表面迁移率，就需要对SiC的热氧化工艺进行改进与优化．美国普渡大学在SiC集成电路方面做了大量工作．1992年研制成功厂基于反型沟道6H—SiC NMOSFETs单片数字集成电路．该芯片包含与非门、或非门、同或门、二进制计数器和半加器电路，在25°C到300°C的温度范围内均可正常工作．1995年采用钒注入隔离技术制造出第一个SiC平面MESF ET Ics通过精确控制钒的注入量，可以获得绝缘SiC．在数字逻辑电路中，CMOS电路比NMOS电路具有更大的吸引力．1996年9月制造出第一片6H—SiC CMOS数字集成电路．该器件使用了注入n阶和淀积氧化层，但是由于其他的工艺问题，该芯片中PMOSFETs的阂值电压太高．在1997年3月制造第二代SiC CMOS电路时．采用了注入p阱和热生长氧化层工艺．通过工艺改进得到的PMOSEFTs的阂值电压大约为-4．5v．该芯片上所有的电路都能在室温到300°C范围内很好地工作，采用单一电源供电，电源电压可以为5--15V之间的任意电压．随着衬底圆片质量的提高，将能制造出功能更强和成品率更高的集成电路．然而，当SiC材料和工艺问题基本解决以后，器件和封装的可靠性问题将上升为影响高温SiC集成电路性能的主要因素.3 SiC器件的应用现状SiC器件在高温、高频、大功率、高电压光电子及抗辐照等方面具有巨大的应用潜力．3．1 SiC器件在高温环境中的应用在航空航天和汽车设备中，电子器件经常要在高温下工作，如飞机发动机、汽车发动机、在太阳附近执行任务的航天器以及卫星中的高温设备等．使用通常的Si或者GaAs器件，因为它们不能在很高的温度下工作，所以必须把这些器件放在低温环境中，这里有两种处理方法：一种是把这些器件放在远离高温的地方，然后通过引线和连接器将它们和所需控制的设备连接起来；另一种是把这些器件放在冷却盒中，然后放在高温环境下．很明显，这两种方法都会增加额外的设备，增加了系统的质量，减小了系统可用的空间，使得系统的可靠性变差．如果直接使用可以在高温下工作的器件，将可以消除这些问题．SIC器件可以直接工作在3M—枷Y，而不用对高温环境进行冷却处理．SiC电子产品和传感器能够被安装在炽热的飞机发动机内部和其表面上，在这种极端工作条件下它们仍然能够正常发挥功能，大大减轻了系统总质量并提高可靠性．基于SiC器件的分布控制系统可以消除在传统的电子屏蔽控制系统中所用引线和连接器的90％．这一点极为重要，因为在当今的商用飞机中、引线和连接器问题是在停工检修时最经常遇到的问题．根据美国空军的评估，在F—16战斗机中使用先进的SiC电子产品，将使该飞机的质量减轻几百公斤，工作性能和燃料效率得到提高，工作可靠性更高，维护费用和停工检修期大大减少．同样，SiC电子器件和传感器也可以提高商用喷气客机的性能，据报测对每架客机附加的经济利润可以达到数百万美元．同样，SiC高温电子传感器和电子设备在汽车发动机上的使用将能做到更好的燃烧监控与控制，可以使汽车的燃烧更清洁、效率更高．而且，SiC发动机电子控制系统在125°C以上也能很好地工作，这就减少了发动机隔箱内的引线和连接器的数量，提高汽车控制系统的长期可靠性．现在的商用卫星需要散热器去驱散航天器电子器件所产生的热量，并且需要防护罩来保护航天器电子器件免受空间辐射的影响．由于SiC电子器件不但可以在高温下工作，而且具有很强的抗幅照特性，所以SiC电子器件在航天器上的使用能够减少引线和连接器的数量以及辐射防护罩的大小和质量．如果发射卫星到地球轨道的成本是以质量计，那么使用SiC电子器件减轻的质量可以提高卫星工业的经济性和竞争力．使用高温抗辐照SiC器件的航天器可以用来执行太阳系周围的更具挑战性的任务．将来，当人们在太阳周围和太阳系内行星的表面执行任务时，具有优良高温和抗辐射特性的SiC电子器件将发挥关键性的作用、对于在太阳附近工作的航天器来讲，SiC电子器件的使用可以减少航天器的防护和散热设备，于是在每一个运载工具中可以安装更多的科学仪器．3．2 SiC器件的微波应用SiC器件除了可以在高温下工作以外，还具有很多优良的微波特性。
第三代半导体材料
第三代半导体材料指的是新型半导体材料，其在半导体器件中具有更高的性能和更广泛的应用领域。
与传统的硅材料相比，第三代半导体材料具有更高的能隙、更高的电子迁移率和更好的光电特性，因而被广泛用于太阳能电池、发光二极管、激光器等领域。
第三代半导体材料之一是氮化镓（GaN），它具有高的热稳定性、高的饱和电流密度和高的耐压能力。
这使得它可以用于制造高功率的激光器和器件。
另外，GaN还可以用于制造蓝光
和白光LED，其具有较高的光效和长寿命。
另外一种第三代半导体材料是碳化硅（SiC），它具有更高的
能隙和更好的热稳定性。
因此，SiC可以用于制造高频、高温
和高功率应用的器件，比如电力电子器件、射频功率放大器等。
此外，磷化铟（InP）也被广泛用作第三代半导体材料，它具
有较高的电子迁移率和较好的光电特性。
因此，InP可以用于
制造高频、高亮度的LED和激光器。
相比于传统的硅材料，第三代半导体材料具有更高的能效、更高的功率密度和更好的性能稳定性。
例如，第三代太阳能电池可以实现更高的光电转换效率，第三代LED可以实现更高的
亮度和更长的寿命，第三代激光器可以实现更高的输出功率和更窄的光谱。
第三代半导体材料的发展对于推动能源转型和促进科技创新具
有重要意义。
它不仅可以提高电子器件的性能，还可以降低能源消耗。
因此，未来的发展方向应当是进一步研发和应用第三代半导体材料，以满足人们对高效能源和高性能电子器件的需求。
第三代半导体材料
第三代半导体材料是指具有较高电子运动性能和导电性的新型材料，通常用于
替代传统的硅材料在电子器件中的应用。
这些材料在电子器件中具有更高的能带宽度和电子迁移率，因此可以实现更高的频率和功耗效率。
第三代半导体材料主要包括氮化镓（GaN）、碳化硅（SiC）和氮化铟（InN）等。
氮化镓（GaN）
氮化镓是一种优良的半导体材料，具有较宽的能隙和高电子迁移率。
它在高功
率电子器件中广泛应用，如射频功率放大器、微波器件和光电子器件等。
氮化镓材料的高电子迁移率和高饱和漂移速度使其成为发展高频率高功率电子器件的理想选择。
碳化硅（SiC）
碳化硅是一种具有优良热导性和耐高温特性的半导体材料。
它被广泛应用于功
率电子器件和光电子器件中，如功率开关、脉冲功率放大器和光伏逆变器等。
碳化硅材料的高击穿电场强度和低导通电阻使其在高功率应用中具有较好的性能表现。
氮化铟（InN）
氮化铟是一种新型的半导体材料，具有较大的载流子迁移率和较高的载流子浓度。
它在光电子器件领域有着广泛的应用，如激光器、光探测器和光伏电池等。
氮化铟材料的优良光电性能使其成为实现高效能源转换和光通信的重要材料之一。
第三代半导体材料的出现为电子器件的性能提升和功能拓展提供了新的可能性，将推动电子科技领域的持续发展和创新。
随着对半导体材料性能要求的不断提高，第三代半导体材料必将在未来的电子设备中发挥越来越重要的作用。
第三代半导体行业分析报告第三代半导体是指介于传统半导体与新型半导体之间的一类半导体材料和器件。
相比传统半导体材料和器件，第三代半导体具有更高的电子迁移率、更小的载流子有效质量、更高的光吸收和发射能力、更高的工作温度和较低的噪声等特点，是未来高性能电子器件和光电器件的重要基础材料。
分类特点第三代半导体包括多种材料和器件，如碳化硅（SiC)、氮化硅（GaN）、氮化铝镓（AlGaN）、氧化铟锌（IZO）等材料以及LED、LD、SBD、MOSFET等器件。
这些材料和器件在不同的领域和应用中具有不同的特点和优势，如碳化硅用于高功率和高温度应用、氮化硅用于高频率和超高频率应用、氮化铝镓用于紫外光电子学、氧化铟锌用于透明导电薄膜等。
产业链第三代半导体产业链包括材料供应商、芯片制造商、设备供应商、封装测试厂商、系统厂商等环节。
其中材料供应商和芯片制造商是核心环节，决定了产业链的上下游发展。
目前国内第三代半导体产业链还不够完整，缺少核心环节的芯片制造商和封装测试厂商。
发展历程第三代半导体的研究和开发始于上世纪80年代，经历了多年的实验研究和技术攻关，直到21世纪初才开始进入商业化阶段。
目前全球第三代半导体行业正处于快速发展阶段，中国政府也提出了“智能制造2035”和“半导体产业2030”的战略目标，为第三代半导体行业的发展提供了重要支持和保障。
行业政策文件中国政府出台了一系列政策文件，鼓励和支持第三代半导体的研究和产业化。
如《中长期科技发展规划纲要》、《人工智能发展规划》、《新一代人工智能产业规划》等。
此外，在2020年半导体行业政策新规中还明确提出了重点发展方向，支持集成电路、存储器、传感器等新兴产业的快速发展。
经济环境第三代半导体作为未来高性能电子和光电子器件的基础材料，具有广泛的市场机会和应用前景。
据市场研究机构预测，2025年全球第三代半导体市场规模将达到1950亿美元，中国市场占比将达到15%以上。
社会环境随着人们对高性能电子和光电子器件需求的不断增加，第三代半导体的应用场景也将不断扩大，如电力电子、汽车电子、航空航天、军工等领域。
三代半导体特点
第三代半导体通常是指氮化镓和碳化硅、氧化锌、氧化铝、金刚石等宽禁带半导体。
它们通常具有以下特点：
1. 高击穿电场：由于其宽禁带的特点，使得这些半导体的临界击穿电场非常高，能够承受更高的电压和电流。
2. 高饱和电子速度：这使得第三代半导体能够以更高的速度运行电子，从而实现更快的开关速度和更高的频率。
3. 高热导率：这些材料的高导热性使其能够更好地散热，从而在高温和高功率条件下稳定工作。
4. 高电子密度和可承受大功率：第三代半导体在电子密度和功率承受能力方面表现优异，使其在电力电子、光电子和微波射频等领域具有广泛的应用前景。
5. 高效节能：这些半导体材料契合了电力电子、光电子和微波射频等领域的节能需求，可有效降低能源损耗，提升能源转换效率。
在具体应用方面：
1. 在电力电子领域，碳化硅功率器件相比硅器件可降低50%以上的能源损耗，减少75%以上的设备装置，有效提升能源转换率。
2. 在光电子领域，氮化镓具有光电转换效率高、散热能力好的优势，适合制造低能耗、大功率的照明器件。
3. 在射频领域，氮化镓射频器件具有效率高、功率密度高、带宽大的优势，带来高效、节能、更小体积的设备。
综上所述，第三代半导体在电力电子、光电子和微波射频等领域
具有广泛的应用前景和巨大的市场潜力。
第三代半导体材料集成电路随着科技的不断进步和应用领域的扩大，半导体材料作为电子工业的基础，被广泛应用于集成电路等领域。
而在半导体材料领域，第三代半导体材料的发展已成为研究的热点之一。
本文将重点介绍第三代半导体材料及其在集成电路领域的应用。
一、第三代半导体材料第三代半导体材料是相对于传统半导体材料而言，替代传统半导体材料的一种新型半导体材料。
第三代半导体材料的出现，一方面是为了解决传统半导体材料在功率、速度等方面的限制，另一方面也为了更好地满足电子器件对绿色环保的要求。
1、化合物半导体材料化合物半导体材料主要包括氮化镓(GaN)、碳化硅(SiC)等。
其中，氮化镓主要应用于高电源和高频率，碳化硅主要应用于高温和高功率领域。
在集成电路方面，化合物半导体材料的高硬度和高反应性，使得在芯片电路的制作中具有更好的耐久性和加工性能。
2、有机半导体材料有机半导体材料主要是指具有半导体性质的有机材料。
常见的有机半导体材料包括聚合物、小分子材料等。
相对于传统半导体材料而言，有机半导体材料具有更低的成本、更高的可塑性和宽广的应用领域。
有机半导体材料主要应用于平面显示器、生物传感器等领域。
3、无机非晶材料无机非晶材料主要是指没有晶体结构的半导体材料。
这类材料除具有传统半导体的性质外，还具有更好的冲击耐性和耐化学腐蚀性能。
同时，无机非晶材料具有较高的光学散射能力，是太阳能电池和LED灯等高性能光电器件的理想材料选择。
二、第三代半导体材料在集成电路领域的应用随着集成电路领域的不断发展，第三代半导体材料也被广泛应用于芯片电路的制作中，以满足电子器件对功率、速度、耐久性等不同方面的需求。
1、高耐受性芯片电路第三代半导体材料在制作高耐受性芯片电路方面有着优异的性能表现。
在高温、高性能条件下，采用化合物半导体材料制造的芯片电路具有更好的耐受性和更强的电学特性，可以用于制作高速电子器件和高功率电子器件等。
2、绿色环保芯片电路传统半导体材料的加工过程会产生大量的污染物和废弃物，对环境造成很大的压力。
"碳化硅三代半导体"指的是碳化硅在半导体领域的第三代应用，即最新一代的碳化硅半导体技术。
以下是一些关于碳化硅三代半导体的信息：
1. 性能提升：碳化硅三代半导体相对于前两代具有更高的性能，包括更高的电子迁移率、更高的击穿电场强度、更低的导通和开关损耗等。
这使得碳化硅三代半导体在高功率、高频率和高温环境下表现更出色。
2. 应用领域：碳化硅三代半导体被广泛应用于电力电子、光电子、汽车电子等领域。
在电力电子领域，它被用于制造功率器件，如功率MOSFET、功率二极管、整流器、逆变器等。
在光电子领域，它用于制造高性能的LED、激光二极管等。
在汽车电子领域，它用于制造电动汽车的功率模块、充电桩等。
3. 技术挑战：尽管碳化硅具有优异的性能，但其制造和加工技术仍然面临一些挑战，包括晶体生长技术、材料纯度、器件制造工艺等。
因此，降低制造成本、提高生产效率仍然是碳化硅三代半导体面临的主要挑战之一。
4. 未来发展：随着对高功率、高温、高频率电子器件需求的增加，碳化硅三代半导体有望在未来取得更大的应用和发展。
预计随着技术的进步和制造成本的降低，碳化硅三代半导体将逐渐取代硅基半导体，在一些特定的高性能和特殊环境下成为首选的半导体材料。
