SiC功率半导体器件的优势和发展前景SiC（碳化硅）功率半导体器件是一种新兴的半导体材料，具有许多优势和广阔的发展前景。
以下是SiC功率半导体器件的优势和发展前景。
1.高温工作能力：与传统的硅功率半导体器件相比，SiC器件能够在高温环境下工作，其工作温度可达到300摄氏度以上。
这使得SiC器件在航空航天、军事装备和汽车等应用领域具有巨大的潜力。
2.高电压耐受能力：SiC器件具有更高的击穿电场强度和较低的导通电阻，可以实现更高的电压耐受能力。
这使得SiC器件在高压和高电场应用中具有优势，如电力电子转换、电力传输和分配、电网充放电和电动车充电等。
3.高频特性：由于SiC材料的电子迁移率和终端速度较高，SiC器件具有优秀的高频特性。
这使得SiC器件在高频交流/直流转换器和射频功率放大器中具有广泛的应用。
4.低导通和开启损耗：SiC材料的电阻率较低，电流密度较大。
这导致SiC器件在导通过程中的能耗更低，进而减少了开关损耗。
相对于硅器件，SiC器件具有更高的效率和更小的温升。
这使得SiC器件在能源转换和电源管理领域具有潜在的应用前景。
5.小体积和轻量化：SiC器件的小体积和轻量化特性，使得其在高功率密度应用和紧凑空间条件下的应用更具优势。
这对于电动汽车、风力和太阳能发电系统、飞机和船舶等领域都有重要意义。
6.高可靠性和长寿命：由于SiC器件的抗辐射、抗高温、耐压击穿和抗电荷扩散等特性，它具有较高的可靠性和长寿命。
这对于军事装备、航空航天和核电等关键领域的应用具有重要意义。
SiC功率半导体器件的发展前景广阔。
随着科技的不断进步和物联网的快速发展，对于功率器件的要求愈发严苛。
在电力转换、能源管理和电动汽车等领域，对功率器件的需求将进一步增加，而SiC器件作为一种高温、高电压和高频特性都优异的功率半导体器件，将有望取代传统的硅器件，成为未来功率电子的主流。
此外，随着SiC材料的制备工艺和工艺技术的不断改进，SiC器件的成本也在逐渐下降。
SiC材料在电子器件中的发展利好近年来，随着科技的不断进步，人们对电子器件的要求也越来越高。
而SiC（碳化硅）材料作为一种新兴的材料，在电子器件中的应用潜力巨大。
SiC材料具有高温耐受性、高能效、高电信号速度和强大耐辐射能力等优势，因此在电力电子、光电子、半导体等领域具有广阔的应用前景。
首先，SiC材料在电力电子领域的发展具有重大意义。
在传统的电力电子器件中，硅材料是主要的材料选择。
然而，硅在高温、高功率和高频率应用中表现出限制，这限制了电力电子系统的效率和可靠性。
SiC材料具有高熔点和高电子饱和流速，使其具有更好的导电性能，能够承受更高的温度和功率密度。
同时，SiC材料具有低互连阻抗和低开关损耗等特性，使得SiC基础的电力电子器件具有更高的效率和更小的体积。
因此，SiC材料在电力电子器件中的应用能够提高能源利用效率，降低能源消耗，推动清洁能源的发展。
其次，SiC材料在光电子领域有着广阔的应用前景。
在光电子器件中，SiC材料的物理特性使其成为优选的材料选择之一。
SiC材料具有宽能隙（约为3.26eV），能够在紫外到可见光范围内发射和检测光信号。
相较于其他材料，SiC材料的宽能隙使其对紫外线的敏感度更高，光吸收系数更大，因此SiC光电子器件具有更高的光谱区域覆盖范围和更高的量子效率。
此外，SiC材料表面的化学稳定性和耐腐蚀性能优越，使得SiC器件能够在恶劣环境下长期稳定工作。
因此，SiC材料在激光技术、探测器、光纤通信等领域有着广泛的应用。
另外，SiC材料在半导体领域也有着巨大的潜力。
半导体器件是现代电路中不可或缺的一部分，而SiC材料在制造高功率、高频率半导体器件方面具有独特的优势。
相较于传统的硅材料，SiC材料具有更高的击穿电场强度和电子饱和漂移速度，使得SiC半导体器件能够实现更高的电流密度和更高的工作频率。
此外，SiC材料的热导率较高，能够快速散热，提高器件的可靠性和稳定性。
由于这些优势，SiC材料在功率电子器件、射频器件和微波器件等领域有着广泛的应用前景。
碳化硅功率半导体1. 碳化硅的特性和优势碳化硅（Silicon Carbide，SiC）是一种新型的半导体材料，其具有许多传统硅（Silicon，Si）材料所不具备的特性和优势。
主要特性和优势如下：1.1 宽带隙能量碳化硅具有较高的带隙能量，约为3.26电子伏特（eV），相比之下，硅的带隙能量仅为1.12eV。
宽带隙能量使得碳化硅具有更高的击穿电压和更低的漏电流，从而提高了功率半导体器件的性能。
1.2 高电子流动度和低电子迁移率碳化硅的电子流动度是硅的10倍以上，这意味着碳化硅器件可以承受更高的电流密度，从而实现更高的功率输出。
此外，碳化硅具有较低的电子迁移率，可以减小电流密度增加时的电阻增加效应。
1.3 高热导率和低热膨胀系数碳化硅具有较高的热导率和较低的热膨胀系数，使得碳化硅器件在高温工作环境下具有较好的热稳定性。
这使得碳化硅功率半导体器件可以在高功率、高温条件下工作，而不容易出现热失效问题。
1.4 高耐压和高温工作能力碳化硅具有较高的击穿电压，可以承受更高的电压应力。
此外，碳化硅器件的工作温度范围更广，可达到300摄氏度以上，远高于硅器件的极限。
2. 碳化硅功率半导体器件碳化硅功率半导体器件是利用碳化硅材料制造的功率电子器件，主要包括碳化硅二极管、碳化硅MOSFET、碳化硅IGBT等。
这些器件在高功率、高频率和高温度环境下具有优异的性能，广泛应用于电力电子、新能源、汽车电子等领域。
2.1 碳化硅二极管碳化硅二极管是最早商业化生产的碳化硅器件，其主要特点是低导通压降、快速开关速度和高耐压能力。
碳化硅二极管可以替代传统硅二极管，提高功率转换效率，减小能量损耗。
2.2 碳化硅MOSFET碳化硅MOSFET是一种基于金属-氧化物-半导体场效应管（MOSFET）结构的功率半导体器件。
碳化硅MOSFET具有低导通电阻、快速开关速度和高耐压能力的特点，可应用于高频率开关电源、电动汽车驱动系统等领域。
2.3 碳化硅IGBT碳化硅绝缘栅双极晶体管（IGBT）是一种结合了碳化硅和硅的功率半导体器件。
高效SiC技术的介绍和分析摘要：随着电力电子变换系统对于效率和体积提出更高的要求，SiC（碳化硅）将会是越来越合适的半导体器件。
尤其针对光伏逆变器和UPS应用，SiC器件是实现其高功率密度的一种非常有效的手段。
本文主要介绍SiC技术优点、缺点及目前应用层面的一些瓶颈。
1.引言由于SiC相对于Si的一些独特性，对于SiC技术的研究，可以追溯到上世界70年代。
简单来说，SiC主要在以下3个方面具有明显的优势:击穿电压强度高（10倍于Si）更宽的能带隙（3倍于Si）热导率高（3倍于Si）这些特性使得SiC器件更适合应用在高功率密度、高开关频率的场合。
当然，这些特性也使得大规模生产面临一些障碍，直到2000年初单晶SiC晶片出现才开始逐步量产。
目前标准的是4英寸晶片，但是接下来6英寸晶片也要诞生，这会导致成本有显着的下降。
而相比之下，当今12英寸的Si晶片已经很普遍，如果预测没有问题的话，接下来4到5年的时间18英寸的Si晶片也会出现。
Vincotech公司十几年前就已经采用SiC二极管来开发功率模块。
SiC二极管由于其卓越的反向恢复特性，可以有效的减小它本身的开关损耗和IGBT的开关损耗。
SiC肖特基二极管虽然已经应用了很多年，但是还需要进一步改善价格来获得更广阔的市场。
最近几年的主要研究和应用是基于SiC的有源开关器件，比如SiC MOSFET和SiC JFET. 从目前电压等级4Kv以下的应用来看，SiC MOSET有打败SiC JFET的势头。
SiC MOSFET有着卓越的开关损耗和超小的导通损耗。
SiC MOSFET大批量商业化的最大障碍目前还是由于其居高不下的价格。
然而我们还是要综合评估整个系统成本，因为SiC MOSFET还是带来系统整个体积和其他成本的下降。
文本会介绍一些SiC和Si在效率、损耗方面的对比来证明SiC在高频应用上的优势。
采用boost模型，对比分析SiC和Si器件的损耗我们来看一下boost电路。
中国碳化硅功率半导体产业运营现状及发展前景分析报告一、产业运营现状目前，中国碳化硅功率半导体产业已经形成了一定的规模，具备了较强的研发和生产能力。
随着国内厂商的不断涌现，中国已经成为全球碳化硅功率半导体产业的最大市场之一、在技术研发方面，中国企业在碳化硅功率半导体芯片设计、制造工艺和封装等方面取得了重要突破，形成了一些具有自主知识产权的核心技术。
在生产能力方面，中国企业已经建成了一系列的生产线，能够满足国内市场需求，并开始涉足国际市场。
此外，中国在碳化硅外延片和碳化硅单晶生长技术方面也有独特的优势，为产业发展提供了坚实的基础。
二、发展前景分析1.技术突破：中国的碳化硅功率半导体产业仍然存在与国际巨头的差距，未来需要继续在芯片设计、制造工艺和封装等方面进行技术突破。
国家政府应加大对产业的支持力度，加强科研机构和企业之间的合作，提升技术创新能力。
2.市场需求：随着我国电力系统和新能源领域的快速发展，碳化硅功率半导体的应用需求呈现出快速增长趋势。
特别是在电动汽车、光伏发电、风能转换和工业自动化等领域，碳化硅功率半导体有着广阔的市场空间。
因此，未来产业的发展前景十分乐观。
3.政策支持：中国政府高度重视碳化硅功率半导体产业的发展，出台了一系列政策和措施，鼓励企业加大研发投入，加速产业化进程。
例如，国家“千人计划”和“集成电路产业发展促进计划”等政策都对碳化硅功率半导体产业进行了明确的支持。
4.国际竞争：虽然中国在碳化硅功率半导体产业已经取得了一定的实力，但与国际巨头如美国的Cree和德国的Infineon相比，还存在一定的差距。
在国际市场上，中国企业需要在技术、品牌和服务等方面不断提升，并加强国际合作，以进一步扩大市场份额。
结论：中国碳化硅功率半导体产业正处于快速发展的阶段，取得了显著的成就，并展现出广阔的发展前景。
未来，企业应继续加强技术研发，提高产品品质，不断拓展市场，同时加强合作，提升国际竞争力，努力将中国打造成为碳化硅功率半导体产业的领军国家。
全球及中国碳化硅（SiC）行业现状及发展趋势分析一、碳化硅产业概述碳化硅是一种无机物，化学式为SiC，是用石英砂、石油焦（或煤焦）、木屑（生产绿色碳化硅时需要加食盐）等原料通过电阻炉高温冶炼而成。
碳化硅是一种半导体，在自然界中以极其罕见的矿物莫桑石的形式存在。
自1893年以来已经被大规模生产为粉末和晶体，用作磨料等。
在C、N、B等非氧化物高技术耐火原料中，碳化硅是应用最广泛、最经济的一种，可以称为金钢砂或耐火砂。
中国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体。
碳化硅常用品种二、碳化硅行业发展相关政策近年来，随着半导体行业的迅速发展，碳化硅行业也受到各级政府的高度重视和国家产业政策的重点支持。
国家陆续出台了多项政策，鼓励碳化硅行业发展与创新，如科技部在2020年发布的《“战略性先进电子材料”重点专项2020年度项目》中指出支持功率碳化硅芯片和器件在移动储能装置中的应用(应用示范类)，为碳化硅行业提供了良好的发展环境。
碳化硅行业发展相关政策相关报告：产业研究院发布的《2024-2030年中国碳化硅（SiC）行业发展运行现状及投资战略规划报告》三、碳化硅行业产业链1、碳化硅行业产业链结构图碳化硅行业产业链主要包括原材料、衬底材料、外延材料以及器件和模块等环节。
在上游，原材料主要包括各类硅烷、氮化硼等，这些原材料经过加工后制成碳化硅衬底材料。
碳化硅衬底材料进一步加工后，可以制成外延材料。
碳化硅器件和模块被广泛应用于各个领域，包括5G通信、新能源汽车、光伏、半导体、轨道交通、钢铁行业、建材行业等。

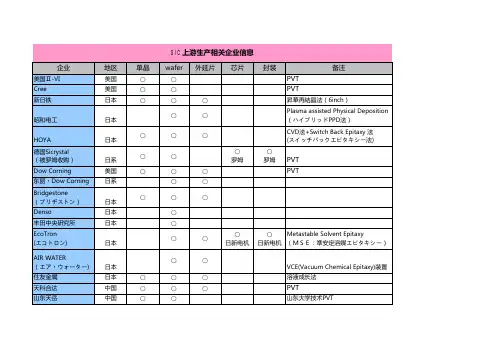

碳化硅行业产业链结构图2、碳化硅行业上游产业分析碳化硅产业链价值量倒挂，关键部分主要集中在上游端，其中衬底生产成本占总成本的47%，外延环节成本占23%，合计上游成本占到碳化硅生产链总成本的约70%。
其中衬底制造技术壁垒最高、价值量最大，既决定了上游原材料制备的方式及相关参数，同时也决定着下游器件的性能，是未来碳化硅大规模产业化推进的核心。
高效SiC技术的介绍和分析摘要：随着电力电子变换系统对于效率和体积提出更高的要求，SiC（碳化硅）将会是越来越合适的半导体器件。
尤其针对光伏逆变器和UPS应用，SiC器件是实现其高功率密度的一种非常有效的手段。
本文主要介绍SiC技术优点、缺点及目前应用层面的一些瓶颈。
1.引言由于SiC相对于Si的一些独特性，对于SiC技术的研究，可以追溯到上世界70年代。
简单来说，SiC主要在以下3个方面具有明显的优势:击穿电压强度高（10倍于Si）更宽的能带隙（3倍于Si）热导率高（3倍于Si）这些特性使得SiC器件更适合应用在高功率密度、高开关频率的场合。
当然，这些特性也使得大规模生产面临一些障碍，直到2000年初单晶SiC晶片出现才开始逐步量产。
目前标准的是4英寸晶片，但是接下来6英寸晶片也要诞生，这会导致成本有显着的下降。
而相比之下，当今12英寸的Si晶片已经很普遍，如果预测没有问题的话，接下来4到5年的时间18英寸的Si晶片也会出现。
Vincotech公司十几年前就已经采用SiC二极管来开发功率模块。
SiC二极管由于其卓越的反向恢复特性，可以有效的减小它本身的开关损耗和IGBT的开关损耗。
SiC肖特基二极管虽然已经应用了很多年，但是还需要进一步改善价格来获得更广阔的市场。
最近几年的主要研究和应用是基于SiC的有源开关器件，比如SiC MOSFET和SiC JFET. 从目前电压等级4Kv以下的应用来看，SiC MOSET有打败SiC JFET的势头。
SiC MOSFET有着卓越的开关损耗和超小的导通损耗。
SiC MOSFET大批量商业化的最大障碍目前还是由于其居高不下的价格。
然而我们还是要综合评估整个系统成本，因为SiC MOSFET还是带来系统整个体积和其他成本的下降。
文本会介绍一些SiC和Si在效率、损耗方面的对比来证明SiC在高频应用上的优势。
采用boost模型，对比分析SiC和Si器件的损耗我们来看一下boost电路。
摘要SiC MOSFET器件的集成化、高频化和高效化需求，对功率模块封装形式和工艺提出了更高的要求。
本文中总结了近年来封装形式的结构优化和技术创新，包括键合式功率模块的金属键合线长度、宽度和并联数量对寄生电感的影响，直接覆铜（DBC）的陶瓷基板中陶瓷层的面积和高度对寄生电容的影响，以及采用叠层换流技术优化寄生参数等成果；综述了双面散热结构的缓冲层厚度和形状对散热指标和应力与形变的影响；汇总了功率模块常见失效机理和解决措施，为模块的安全使用提供参考。
最后探讨了先进烧结银技术的要求和关键问题，并展望了烧结封装技术和材料的发展方向。
前言近几十年来，以新发展起来的第3代宽禁带功率半导体材料碳化硅（SiC）为基础的功率半导体器件，凭借其优异的性能备受人们关注。
SiC与第1代半导体材料硅（Si）、锗（Ge）和第2代半导体材料砷化镓（GaAs）、磷化镓（GaP）、GaAsAl、GaAsP 等化合物相比，其禁带宽度更宽，耐高温特性更强，开关频率更高，损耗更低，稳定性更好，被广泛应用于替代硅基材料或硅基材料难以适应的应用场合。
（1）禁带宽度更宽：SiC 的禁带宽度比Si高3倍以上，使其能耐受的击穿场强更高（临界击穿场强是Si基的10倍以上），故器件能承受的峰值电压更高、能输出的功率更大。
相同电压等级下，SiC功率半导体器件的漂移区可以做得更薄，可使整体功率模块的尺寸更小，极大地提高了整个功率模块的功率密度。
另外，导通电阻R on 与击穿场强的三次方成反比例关系，耐击穿场强的能力高，导通电阻小，减小了器件开关过程中的导通损耗，提升了功率模块的效率。
（2）耐温更高：可以广泛地应用于温度超过600 ℃的高温工况下，而Si基器件在600 ℃左右时，由于超过其耐热能力而失去阻断作用。
碳化硅极大提高了功率器件的耐高温特性。
（3）热导率更高：SiC器件的热导率比Si高3倍以上，高导热率提升了器件和功率模块的散热能力，减低了对散热系统的要求，有利于提高功率模块的功率密度。
si基sic和 sic功率器件Si基SIC（Silicon-based Silicon Carbide）是一种新型的功率器件材料，由硅和碳化硅组成。
它具有优异的电学性能和热学性能，被广泛应用于高功率电子器件和电力系统中。
SIC功率器件是利用Si基SIC材料制成的功率电子器件。
与传统的硅功率器件相比，SIC功率器件具有更高的工作温度、更高的电压和电流承受能力以及更低的导通和开关损耗。
这使得SIC功率器件在高温、高频和高压力环境下表现出色，并具有更高的效率和可靠性。
Si基SIC材料具有较高的热传导能力和较低的导通电阻，这使得SIC功率器件能够在高功率密度和高温环境下工作。
此外，SIC材料的宽禁带宽度和高电场饱和漂移速度使得SIC功率器件具有较低的开关损耗和较高的开关速度，从而提高了系统的效率。
SIC功率器件的应用领域非常广泛。
在电力系统中，SIC功率器件可以用于高压直流输电、变压器和电机的控制等方面。
在工业领域中，SIC功率器件可以应用于高频电源、工频变频器、电动汽车充电桩等高功率应用中。
此外，SIC功率器件还可以用于军事领域和航空航天领域，提供高温高功率的工作环境。
Si基SIC材料的制备方法多种多样，包括化学气相沉积、物理气相沉积、激光热解、分子束外延等。
这些方法可以制备出不同结构和性能的SIC材料，以满足不同领域的需求。
虽然SIC功率器件具有诸多优势，但也存在一些挑战和问题。
首先，SIC材料的制备成本较高，限制了其大规模应用。
其次，SIC功率器件的制造工艺相对复杂，对制造工艺的控制要求较高。
此外，SIC 材料的界面和表面缺陷也会影响器件性能和可靠性。
随着Si基SIC材料和SIC功率器件技术的不断发展，这些问题将逐渐得到解决。
未来，SIC功率器件将在更多领域得到应用，推动电力电子技术的发展。
同时，随着制备工艺的进一步改进和成本的降低，SIC功率器件的市场份额将逐步增加，取代传统的硅功率器件成为主流。
碳化硅技术的挑战与未来展望碳化硅(SiC) 是一种由硅和碳组成的半导体材料，用于制造用于高压应用的功率器件，例如电动汽车(EV)、电源、电机控制电路和逆变器。
与传统的硅基功率器件（例如 IGBT 和 MOSFET）相比，碳化硅具有多项优势，这些器件凭借其成本效益和制造工艺的简单性长期以来一直主导着市场。
在电力电子应用中，固态器件需要能够在高开关频率下运行，同时提供低导通电阻、低开关损耗和出色的热管理。
在电子领域，设计人员面临着几个艰巨的挑战，目的是最大限度地提高效率、减小尺寸、提高设备的可靠性和耐用性以及降低成本。
与传统的硅基技术相比，宽带隙(WBG) 材料（如SiC）的使用可实现更高的开关速度和更高的击穿电压，从而实现更小、更快、更可靠和更高效的功率器件。
在图1 中，比较了硅和SiC 的一些主要电气特性。
图1：SiC 和Si 的一些相关特性的比较（来源：IEEE）关于制造工艺，迄今为止最困难的挑战之一是从100 毫米（4 英寸）晶圆过渡到150 毫米（6 英寸）晶圆。
虽然晶圆尺寸的增加提供了显着降低组件单位成本的优势，但另一方面，它对消除缺陷和提高所交付半导体的可靠性提出了严峻的挑战。
市场带来的挑战主要涉及对适合满足车辆电气化和电池充电系统不断增长的需求的电源解决方案的需求。
汽车行业无疑是SiC 生产商的主要努力集中的行业之一。
制造下一代电动汽车需要一种能够满足高效率和可靠性、消除缺陷和降低成本等严格要求的技术。
制造挑战尽管SiC 的特性已经为人所知一段时间，但第一个SiC 功率器件的生产相对较新，从2000 年代初通过部署100 毫米晶圆开始。
几年前，大多数制造商完成了向150 毫米晶圆的过渡，而200 毫米（8 英寸）晶圆的大规模生产将在未来几年内投入运营。
SiC 晶圆从4 英寸到6 英寸的过渡并非没有问题，这与保持相同质量和相同产量的难度有关。
碳化硅生产的主要挑战涉及材料的特性。
由于其硬度（几乎类似于金刚石），碳化硅需要更高的温度、更多的能量和更多的时间来进行晶体生长和加工。
溺于刷“帅哥美女”。
今天我们再来聊聊这三兄弟~1.厚积薄发，应运而生作为半导体材料“霸主“的Si，其性能似乎已经发展到了一个极限，而此时以SiC和GaN为主的宽禁带半导体经过一段时间的积累也正在变得很普及。
所以，出现了以Si基器件为主导，SiC和GaN为”游击”形式存在的局面。
在Si之前，锗Ge是较早用于制造半导体器件的材料，随后Si以其取材广泛、易形成SiO2绝缘层、禁带宽度比Ge大的优势取代了Ge，成为主要的半导体材料。
随着电力电子技术的飞速发展，Si基半导体器件也在飞速发展，电流、电压等级越高，芯片越薄越小、导通压降越小、开关频率越高、损耗越小等等。
任何事物的发展，除了外在力的作用，自身特性也会限制发展，Si基半导体器件似乎已经到了”寸步难行”的地步。
而此时，以碳化硅SiC和氮化镓GaN 为主的新型半导体材料，也就是我们常说的第三代宽禁带半导体(WBG)”破土而出”，以其优越的性能突破的Si的瓶颈，同时也给半导体器件应用带来了显著的提升。
相对于Si，SiC和GaN有着以下几点优势：❶禁带宽度是Si的3倍左右，击穿场强约为Si的10倍；❷更高的耐压能力以及更低的导通压降；❸更快的开关速度和更低的开关损耗；❹更高的开关频率；❺更高的允许工作温度；❻SiC具有更高的热导率；根据上面的优势，第三代宽禁带半导体器件，能够达到更高的开关频率，提高系统效率，同时增大功率密度等，但是目前推动的最大推动力还得看成本！2. SiC&GaN目前，SiC和GaN半导体器件早已进入商业化，常见的SiC半导体器件是SiCDiode、JFET、MOSFET，GaN则以HEMT(高电子迁移率晶体管)为主。
2.1 SiC半导体器件不同类型的碳化硅器件结构和工艺难度都不一样，一般都是依据其工艺难度依次推出的。
可知，SiCDiode便是较早实现商业化碳化硅半导体器件，同时也是历经内部结构和外部封装优化最多的器件，自身耐压能力、抗浪涌能力和可靠性都得到了大大提高，是目前成熟的SiC半导体器件。
碳化硅功率器件及其发展现状碳化硅为代表的第三代宽禁带半导体，可在更高温度、电压及频率环境正常工作，同时消耗电力更少，持久性和可靠性更强，将为下一代更小体积、更快速度、更低成本、更高效率的电力电子产品提供飞跃的机遇。
碳化硅电力电子器件技术的进步及产业化，将在高压电力系统开辟全新应用，对电力系统变革产生深远影响。
碳化硅电力电子器件优异的高效、高压、高温和高频特性，使其在家用电器、电机节能、电动汽车、智能电网、航天航空、石油勘探、自动化、雷达与通信等领域有很大应用潜力。
碳化硅电力电子器件介绍：1.碳化硅(SiC)的定义碳化硅(SiC)电力电子器件是指采用第三代半导体材料SiC制造的一种宽禁带电力电子器件，具有耐高温、高频、高效的特性。
按照器件工作形式，SiC电力电子器件主要包括功率二极管和功率开关管。
功率二极管包括结势垒肖特基(JBS)二极管、PiN二极管和超结二极管;功率开关管主要包括金属氧化物半导体场效应开关管(MOSFET)、结型场效应开关管(JFET)、双极型开关管(BJT)、绝缘栅双极型晶体管(IGBT)、门极可关断晶闸管(GTO)和发射极可关断晶闸管(ETO)等。
2.技术优势碳化硅半导体的优异性能使得基于碳化硅的电力电子器件与硅器件相比具有以下突出的优点：（1）具有更低的导通电阻。
在低击穿电压(约50V)下，碳化硅器件的比导通电阻仅有1.12uΩ，是硅同类器件的约1/100。
在高击穿电压(约5kV)下，比导通电阻提高到25.9mΩ，却是硅同类器件的约1/300。
更低的导通电阻使得碳化硅电力电子器件具有更小的导通损耗，从而能获得更高的整机效率。
（2）具有更高的击穿电压。
例如：商业化的硅肖特基二极管通常耐压在300V以下，而首个商业化的碳化硅肖特基二极管的电压定额就已经达到了600V;首个商业化的碳化硅MOSFET电压定额为1200V，而常用的硅MOSFET 大多在1kV以下。
（3）更低的结-壳热阻，使得器件的温度上升更慢。
[Table_Title]电子设备行业深度研究SiC：功率皇冠上的明珠，行业进入黄金期2021 年 12 月 20 日【投资要点】◆SiC高性能材料，适用于高压、高频场景。
与Si相交，SiC禁带宽度更大，热导率、击穿电厂强度更高，在高压高频等应用场景具有优势。
与SI器件相较，SiC器件的特性有1）耐高温，SiC器件的极限工作温度为600℃以上，Si器件不能超过300℃。
2）易散热，SiC材料的热导率是Si的2-3倍，因此SiC器件对散热设计的要求更低。
3）低损耗，相同规格下，SiC MOS的总能量损耗较Si IGBT降低70%。
4）可实现更高的工作频率。
因此SiC器件适用于高频率开关、650V-3.3kV 高压场景，目前制约SiC大规模应用的因素是价格，我们预计随着上游衬底产能逐步释放，良率提高，价格或将逐步降低。
◆SiC市场进入风口期。
根据Yole数据，全球SiC功率器件市场规模将从2019年的5.4亿美元增加至2025年的25.6亿美元，CAGR为30%，根据CASA Research数据，2020-2025年中国SiC、GaN电力电子器件市场规模CAGR为45%，新能源汽车和光伏储能是SiC功率器件增长的主要推动力。
补能焦虑是新能源汽车阿喀琉斯之踵，汽车800V高压平台技术逐渐冒尖，使用SiC的新能源汽车系统成本或与使用Si器件成本相差不大，因此我们认为汽车高压平台涌现促进SiC器件渗透率提升。
此外SiC器件能够促进能源高效转换，在光伏储能领域也起着至关重要作用，CASA预计至2025年光伏逆变器中SiC器件占比将提升至50%。
◆产能扩张+衬底尺寸扩大是未来的趋势。
SiC晶圆制造难度较大，全球SiC晶圆供给紧张，美国在SiC晶圆市占率较高，我们认为主因发达国家较早布局SiC晶圆片。
各国纷纷布局SiC产业，通过产能扩张和扩大衬底尺寸缓解产能紧平衡的状态，中国也在加大投资力度缩小与国外差距。
中国与全球在SiC产业的差距表现有：1）衬底：目前全球SiC衬底从6吋向8吋逐渐演变，中国SiC商业化衬底以4吋为主，正在逐步向6吋过渡。
新型功率半导体SiC器件技术综述与传统功率半导体相比，碳化硅（SiC）及氮化镓（GaN）等新一代功率半导体具有高频、损耗较小的特点，其应用有助于开发新一代高效率、高开关频率、高结温、高功率密度的电力电子变流器。
本文讲述了传统功率半导体发展以及特性，详细介绍了碳化硅（SiC））的材料特性与发展，以及新型功率半导体在新能源汽车，轨道交通领域的应用。
标签：碳化硅；碳化硅MOSFET；功率半导体Abstract Compared with the traditional power semiconductors，silicon carbide （SiC）and gallium nitride（GaN）such as a new generation of power semiconductors has the characteristics of high working frequency，its application will help to develop a new generation of high efficiency，high switching frequency，high junction temperature，high power density of the power electronics converter. In this paper，the development and characteristics of traditional power semiconductors are described，and then the material properties and development of silicon carbine（SiC）and the application of new power semiconductors are introduced in detail. Finally，the application of the new power devices in electric vehicle，rail transportation is introduced.keywords：Silicon carbide（SiC），Silicon carbide MOSFET，power device1 引言功率半导体器件（Power Semiconductor Device），也可以叫做电力半导体器件，或者电力电子器件，属于电力电子技术的范畴。
