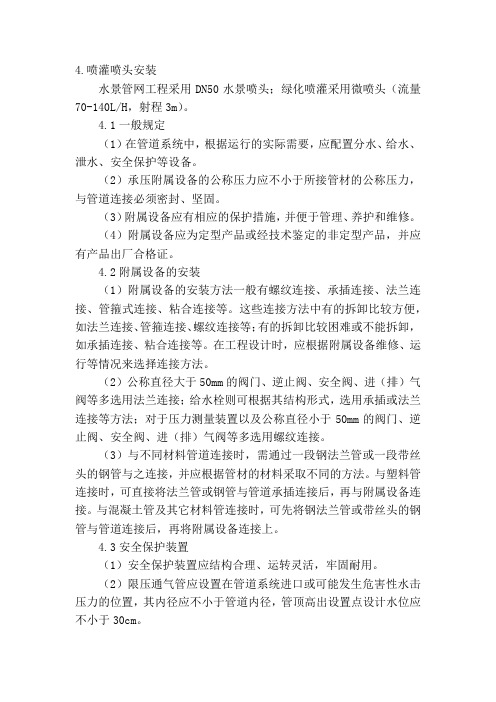

4.喷灌喷头安装水景管网工程采用DN50水景喷头；绿化喷灌采用微喷头（流量70-140L/H，射程3m）。
4.1一般规定（1）在管道系统中，根据运行的实际需要，应配置分水、给水、泄水、安全保护等设备。
（2）承压附属设备的公称压力应不小于所接管材的公称压力，与管道连接必须密封、坚固。
（3）附属设备应有相应的保护措施，并便于管理、养护和维修。
（4）附属设备应为定型产品或经技术鉴定的非定型产品，并应有产品出厂合格证。
4.2附属设备的安装（1）附属设备的安装方法一般有螺纹连接、承插连接、法兰连接、管箍式连接、粘合连接等。
这些连接方法中有的拆卸比较方便，如法兰连接、管箍连接、螺纹连接等；有的拆卸比较困难或不能拆卸，如承插连接、粘合连接等。
在工程设计时，应根据附属设备维修、运行等情况来选择连接方法。
（2）公称直径大于50mm的阀门、逆止阀、安全阀、进（排）气阀等多选用法兰连接；给水栓则可根据其结构形式，选用承插或法兰连接等方法；对于压力测量装置以及公称直径小于50mm的阀门、逆止阀、安全阀、进（排）气阀等多选用螺纹连接。
（3）与不同材料管道连接时，需通过一段钢法兰管或一段带丝头的钢管与之连接，并应根据管材的材料采取不同的方法。
与塑料管连接时，可直接将法兰管或钢管与管道承插连接后，再与附属设备连接。
与混凝土管及其它材料管连接时，可先将钢法兰管或带丝头的钢管与管道连接后，再将附属设备连接上。
4.3安全保护装置（1）安全保护装置应结构合理、运转灵活，牢固耐用。
（2）限压通气管应设置在管道系统进口或可能发生危害性水击压力的位置，其内径应不小于管道内径，管顶高出设置点设计水位应不小于30cm。
（3）安全阀的排放能力，在管道压力上升但未超过管材公称压力1.5倍时，应达到管道的设计流量。
4.4喷头、支架安装（1）喷头的采购应具有安全生产许可证、产品出厂合格证以及相关检测证明等文件，并有相应的保护措施，并便于管理、养护和维修。
喷灌安装最简单方法
喷灌安装真就那么难吗？才不是呢！其实超简单。
首先，确定喷灌区域，这就像给你的小花园划定一个专属舞台。
你想想，要是不先确定好范围，那不是瞎忙活嘛！然后准备好喷灌设备，各种喷头、管道啥的，这就好比给舞台准备好道具。
接着开始安装管道，把管道铺设在地上，就像给小花园铺了一条神奇的通道。
安装喷头的时候可得仔细喽，这喷头就像是小花园的小喷泉，位置不对可就喷不到该喷的地方啦！
安装过程安全不？那必须安全呀！只要你小心操作，不毛手毛脚的，根本没啥危险。
稳定性也杠杠的，只要安装得牢固，就不会出现喷头乱飞、管道漏水的情况。
喷灌的应用场景可多啦！花园、农田、草地，哪哪都能用。
为啥呢？因为喷灌省水呀！这就像给你的植物们来了一场温柔的细雨，不会浪费一滴水。
而且喷灌均匀，每一棵植物都能喝到足够的水，这多好呀！
我就知道一个实际案例，有个小花园之前浇水可费劲了，后来安装了喷灌，那效果，简直绝了！植物们长得郁郁葱葱，可漂亮啦！
喷灌安装简单又好用，你还等啥呢？赶紧行动起来吧！自己动手，让你的小花园变得更美。
喷灌喷头安装施工方案一、施工前准备工作1.确定喷灌喷头的类型和布置方案：根据灌溉区域的需求和土壤类型，确定合适的喷灌喷头类型和布置方案，包括水平喷灌、旋转喷灌或微喷等，同时考虑喷头与农作物的距离、喷灌间距和喷灌高度等因素。
2.检查水源和供水系统：确保水源充足并符合喷灌系统的要求，检查供水管道和阀门的状况，确保供水系统的正常运转。
3.准备施工工具和材料：准备好所需的工具和材料，包括喷灌喷头、连接管道、阀门、放水管等。
二、喷灌喷头的安装步骤1.标定喷头位置：根据喷头布置方案，在田地或花坛上标定喷头的位置，确保喷头的布置均匀。
2.挖掘埋地管道：使用挖掘机或手动铲掘将喷头所需的埋地管道挖掘出来，保持管道的坡度和深度符合设计要求。
3.安装喷头：将喷头连接至埋地管道的末端或弯头处，使用合适的连接件进行连接并确保连接牢固。
4.安装阀门：在每个喷灌区域的入口处安装阀门，以便随时控制区域的喷灌。
5.连接供水管道：将喷头的埋地管道与主管道进行连接，确保连接处无漏水。
6.调整喷头高度：根据农作物的需要和实际情况，调整喷头的高度，使其喷灌范围能够覆盖到需要的区域。
7.测试运行：安装完成后，进行一次喷灌系统的测试运行，检查喷头的工作状态和喷灌范围是否符合预期。
三、喷灌喷头的维护保养1.定期清洗：定期清洗喷灌喷头中的杂质和污垢，避免堵塞和喷头的不正常工作。
2.定期检查：定期检查喷头的连接件和阀门的状况，确保连接处无漏水和松动，以免造成浪费或喷灌中断。
3.替换损坏部件：如果发现喷头或连接件有损坏的情况，及时进行更换，以保证喷头的正常工作。
4.防止冻结和结垢：在寒冷地区或冬季使用时，采取相应的防冻措施，避免冻结导致喷灌喷头损坏或管道爆裂；对于存在水质硬度过高的地区，应定期清洗管道和喷头，防止结垢影响喷灌效果。
5.定期检查和维修：定期对整个喷灌系统进行检查和维修，包括喷灌管道、连接件、阀门和水泵等，以确保系统的正常运行。
通过以上的施工方案和维护保养措施，可以保证喷灌喷头的正常工作和喷灌效果。
喷灌安装流程
嘿，朋友们！今天咱来聊聊喷灌安装流程这事儿，可有意思啦！
你看啊，这喷灌就像是给植物们安了个专属的“淋浴喷头”。
咱先得选好地方，就跟你找个舒服的地儿睡觉一样重要。
这地方得能让水均匀地洒到每一棵植物上，可不能有的喝撑了，有的还干巴巴的。
然后呢，就是准备材料啦！各种各样的管子、喷头，就像给植物们准备的小玩具似的。
这管子得结实啊，不然万一哪天“噗”地爆了，那不就麻烦啦！
接着，咱就开始动手安装啦！把管子一根根接起来，就像搭积木一样。
嘿，你还别说，这还真有点小技巧呢！得把接口接得严丝合缝的，不然水都从缝里跑啦，那植物们还不得埋怨咱呀！
安装喷头的时候可得仔细咯，这喷头就像是植物们的“小喷泉”，角度得调好，不然水都喷到天上或者墙上去啦，那不就浪费啦！你想想，那水在阳光底下还能映出彩虹呢，多好玩呀！
还有啊，别忘了给整个系统弄个“心脏”，也就是水泵啦！这水泵就像人的心脏一样，把水给“蹦”出来，让水欢快地在管子里流淌。
等都安装好啦，就可以试试啦！打开水泵，看着水从喷头里喷出来，那感觉，就像看着植物们在开派对一样！它们肯定都在欢呼雀跃呢！
哎呀，这喷灌安装好啦，植物们就有福啦！它们可以舒舒服服地洗个澡，长得绿油油的，多好看呀！咱自己看着也开心不是？所以啊，大家可别小瞧了这喷灌安装，这里面的乐趣和学问可多着呢！就看你有没有用心去做啦！
总之呢，喷灌安装虽然不是什么特别难的事儿，但也得认真对待。
只要咱用心去弄，肯定能让植物们享受最好的“淋浴服务”！大家都赶紧行动起来吧，让自己的小花园或者农田变得更加美丽和茂盛！。
【微分享】12要点示例喷淋规范安装方法01 喷淋头安装基本要求1）喷头应居中安装（与装饰吊顶排版配合），与灯、烟感等成行成线。
2）直立型、下垂型标准喷头溅水盘与顶板的距离为75~150mm。
3）喷头装饰盖、罩应紧贴吊顶。
4）喷头臂（单、双）应统一纵向或横向安装。
5）大空间成排喷头安装成行成线。
喷头与灯具、烟感、风口应该成排成线喷头安装长度过短喷头安装长度过长喷头安装离墙/梁太近02 喷淋头安装注意事项1）喷头安装前应与精装天花吊顶布置图对照，优化喷头安装点位，防止与烟感、灯具、喇叭等装置冲突。
2）明确精装吊顶面基准线和标高线，在龙骨调整定位后，测量喷头短管的长度并安装，防止短管过长或过短。
3）天花吊顶喷头开孔由精装施工单位负责。
当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合下表的规定：当喷头溅水盘高于附近梁底或宽度小于1.2m的风管、排管、桥架腹面时，喷头溅水盘高于梁底、风管、排管、桥架腹面的最大垂直距离应符合下表的规定：当梁、风管、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。
下面基于工程示例总结喷淋安装的12项要点1直立型喷头安装距楼板顶部距离为规范要求为75mm-150mm。
2有吊顶的下垂型喷头安装喷头根部应与吊顶平齐，为避免定位不准，可在吊顶龙骨标高确定后再安装下喷支管；下喷头与三通之间的短管长度不宜超过150mm。
3边墙型喷头安装离墙距离为50-100mm。
4无吊顶时设置上喷头；有吊顶时设置下喷头，当吊顶上方闷顶的净空高度超过800mm，且其内部有可燃物时，要求设置上喷头；喷头在系统冲洗试压合格后安装；5当喷淋支管高度大于1000mm时，应设横向加强支架；6当不确定装修方案是否有吊顶时可预留三通口，丝堵封堵。
7喷淋管道末端应采用梯形防晃支架；8末端支架与喷头之间的距离为400mm。
9当梁、通风管道、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位；10风管下喷头吊架应采取管道延长至风管另外一端边缘，并在延伸管道末端设置吊架。
喷泉喷嘴的安装方法宝子们，今天咱们来唠唠喷泉喷嘴咋安装哈。
咱先得看看这喷嘴的类型，不同类型可能会有一丢丢不同的安装方式呢。
要是那种普通的小喷嘴，你得找好它要安装的位置。
一般来说，在喷泉池里都有预先设计好的安装点哦。
你可别乱找个地儿就安，那喷泉喷出来的效果可就乱套啦。
安装之前呢，要把安装的地方清理干净。
就像咱们洗脸一样，得把脸洗干净了才能擦香香呀。
把那些杂物、小石子啥的都弄走，不然可能会影响喷嘴的密封性或者让它歪歪扭扭的。
然后就是把喷嘴拿出来啦。
拿的时候小心点，可别把它碰坏咯。
有些喷嘴可能会有一些小配件，像小螺丝之类的，你得把这些小配件都找齐了。
就像拼图一样，少一块都不行呢。
接下来就是把喷嘴对准安装的位置啦。
这就好比咱们穿针引线，要对得准准的。
如果是那种需要拧上去的喷嘴，就轻轻拧，可别使太大劲儿，拧坏了就麻烦啦。
要是那种卡上去的，也要卡得稳稳当当的，就像把小帽子稳稳地戴在头上一样。
安好之后呢，咱得检查检查。
左右晃晃，看看是不是牢固。
要是感觉它有点松松垮垮的，那可不行，得重新调整调整。
这就像咱们系鞋带，系得松了可容易绊倒呢。
还有哦，如果是那种需要连接水管的喷嘴，连接的时候要特别注意密封。
可以用那种专门的密封胶带缠一缠，缠得严实点。
不然水就会从旁边漏出来，那喷泉就没法好好喷水啦，就像个生病的小娃娃，有气无力的。
宝子们，安装喷泉喷嘴其实也不是啥特别难的事儿，只要咱们细心点，按照这些小步骤来，就能让喷泉美美的喷水啦。
要是在安装的时候遇到啥问题，也别慌，再仔细看看说明书或者找个懂行的人问问就好啦。
希望大家都能把自己的喷泉弄得漂漂亮亮的哦。
。
伸缩接头的正确方法伸缩接头怎样安装？步骤是什么？伸缩接头安装步骤及方法如下：1.安装前检查膨胀机的型号、规格和管路配置，必须符合设计要求。
2.对于带内套的牵引器，应注意保证内套方向与介质流向一致。
铰链式卷收器的铰链旋转平面应与位移旋转平面一致。
3.在安装管道后，应将需要“冷拧”的膨胀器以及用于预变形的辅助组件拆除。
4.禁止用使膨胀机变形的方法来调整管道的安装公差，以免影响膨胀机的正常功能，降低使用寿命，增加管道系统、设备和配套部件。
5.安装时，不允许焊渣溅到波浪形壳体表面，不允许其他机械损伤波浪形壳体。
6.管道系统安装完毕后，应尽快拆除扩散器上用于安装和运输的黄色辅助定位件和紧固件，并根据限位装置将限位装置调整到指定位置。
设计要求，使管道系统有足够的补偿能力。
7.延长器的所有运动部件不应被外部零件卡住或限制其运动范围，并应确保各运动部件的正常运动。
伸阀门、管道等设备与管道连接的新产品，通螺栓把它们连接起来，使其成为整体，并有一定的位移量，分为ay型压盖式伸缩接头，af型法兰式松套伸缩接头，bf型单法兰限位伸缩接头，b2f型双法兰限位伸缩接头，by型压盖松套限位伸缩接头，cf单法兰传力接头，c2f双法兰传力接头等。
膨胀节作为管道中重要的补偿接头，在管道中起着重要的作用。
伸缩缝有不同的连接方式，起着不同的作用。
下面我们来分析一下各种伸缩节的连接方式和作用。
法兰松套膨胀节安装在管道上后，拧紧螺母的弹性密封圈，在螺母压盖的作用下相互倾斜，压紧在管道的外圈上进行密封连接。
当温度变化时，管道可在接头中间自由伸缩，基础下沉，管道偏斜，密封不漏，达到自动补偿的目的。
单法兰限位适用于与法兰连接时与管道焊接。
安装时，调整产品两端与管道或法兰的安装长度，对角均匀拧紧压盖螺栓，然后调整螺母，使管道在热胀冷缩范围内自由热胀冷缩，锁紧热胀冷缩，保证管道安全运行。
双法兰限位适用于用法兰连接两侧。
安装时，调整产品两端的连接长度，对角均匀拧紧压盖螺栓，然后调整限位螺母，使管道自由伸缩，锁定伸缩量，保证管道安全运行。
小喷雾的安装方法教程
安装小喷雾的具体方法可能因产品型号和品牌而有所不同，下面是一般的安装步骤：
1. 准备工具和材料：小喷雾系统、喷雾头、连接管、固定夹、螺丝刀、扳手、扎带等。
2. 安装喷雾头：根据产品说明书，选择合适的位置，将喷雾头安装在需要喷雾的地方。
使用螺丝刀和扳手固定喷雾头。
3. 安装连接管：将连接管与喷雾头连接起来，并确保连接紧密。
一般情况下，连接管和喷雾头会配备接口，通过旋转或按压将其连接在一起。
4. 安装小喷雾系统：将小喷雾系统固定在合适位置的墙壁、顶棚或其他支撑物上。
使用固定夹或扎带将其固定。
5. 连接水源：找到水源接口或水龙头，将连接管与水源连接起来。
确保连接接口紧密，并使用扳手扭紧。
6. 测试小喷雾系统：打开水源，确认水流畅通，并检查小喷雾系统是否正常工作。
可以调整喷雾头的角度和位置，以达到最佳的喷雾效果。
注意事项：
- 在安装之前，阅读产品说明书并遵循制造商的指引。
- 确保水源的供水压力和流量符合小喷雾系统的要求。
- 在安装喷雾头时，注意不要太紧或太松，以免损坏连接接口。
- 如果需要，可以使用密封胶或水管胶带来保持连接紧密，防止漏水。
- 定期清洁和维护小喷雾系统，以确保其长期稳定工作。
请记住，这只是一般的安装指南，具体安装步骤可能因不同的产品而有所不同。
在安装之前，仔细阅读产品说明书并遵循制造商的指引。
如若不确定或遇到困难，建议联系售后服务或专业人士寻求帮助。
消防喷头的安装方法消防喷头是消防系统中的重要组成部分，用于在火灾发生时喷水灭火。
为了确保消防喷头的正常工作和有效性，正确的安装方法至关重要。
以下是消防喷头的安装步骤：一、确定安装位置在安装消防喷头之前，需要确定其安装位置。
喷头应安装在容易受到火灾威胁的区域上方，例如房间的天花板或墙壁上。
同时，确保喷头能够覆盖到整个区域，不留死角。
二、准备工具和材料安装消防喷头需要以下工具和材料：喷头、支架、管路、连接管件、螺丝刀、扳手等。
确保工具和材料齐全，以顺利进行安装。
三、安装支架支架是固定消防喷头的重要部件。
根据喷头的规格和重量，选择合适的支架类型并进行安装。
确保支架牢固稳定，能够承受喷头的重量和水的冲击力。
四、连接管路将消防管路连接到喷头的入口处，确保连接紧密、无泄漏。
根据管路的长度和走向，合理安排管路的固定点，以确保管路稳定且不会对喷头产生不良影响。
五、安装喷头将消防喷头安装在支架上，并确保其稳固不动。
按照制造商的指示，正确连接喷头的各个部件，并确保密封圈完好无损。
在安装过程中，避免过度拧紧或损坏喷头。
六、测试喷头安装完成后，需要对消防喷头进行测试，以确保其正常工作。
打开水源，观察喷头是否能够正常出水，并检查是否有泄漏现象。
如果发现异常，及时进行调整或更换。
七、检查验收在完成安装和测试后，需要进行检查验收。
检查喷头的安装位置是否合理，管路连接是否紧密，支架是否牢固等。
确保所有部件都符合规范要求，且工作正常。
验收合格后，填写验收报告并存档。
八、维护保养消防喷头的维护保养对于其正常工作和延长使用寿命非常重要。
定期对喷头进行清洁和检查，以确保其没有堵塞或损坏。
如果发现任何问题，及时进行维修或更换。
同时，定期对整个消防系统进行检查和维护，以确保其始终处于良好的工作状态。
总结：消防喷头的安装是消防系统中的重要环节。
通过按照上述步骤进行安装和维护保养，可以确保消防喷头正常工作并发挥其应有的作用。
请注意遵守相关规定和标准，并确保在安装过程中采取适当的安全措施。
.
. 隐蔽式喷头安装须知
一、产品结构组件：
1、熔合金喷头（图中1）
2、螺套座（图中2）
3、外罩座（图中3）
4、外罩盖（图中5）
二、产品安装方法及特点：
喷淋管网安装完成并试压、吹扫完成后，将易熔合金喷头和螺套座一起安装喷淋短管上（要注意控制短管的长度，保持外罩座与天花板齐平），再安装外罩。
外罩座和外罩盖由易熔合金焊接成一体。
当火灾发生时，环境温度升高，达到易熔合金的熔点时，外罩盖自动脱落，随着温度的继续升高，罩内的喷头易容合金片因为温度敏感而分离，从而开启喷头自动喷水。
三、安装注意事项：
1、必须使用厂家提供的专用扳手，不得使用其他工具安装；
2、安装前分离喷头（外罩连同外罩座）时，应顺螺纹轻轻拧下并妥善放入泡沫盒中，不得使用蛮力强行分开，否则容易造成外罩盖与外罩座脱落；
3、安装时，在喷头的螺纹处缠绕足够的生料带后用手轻轻将喷头拧入管件螺纹中，再用专用扳手将喷头拧上，喷头底座与管件应保留2-3MM间隙，切不可使喷头底座与管件紧密接触，否则容易造成喷头框架变形漏水；
3、喷头的易熔合金片和喷头框架比较脆弱，安装时扳手切不可碰撞易熔合金片和碰头框架，否则容易导致喷头误喷；
4、隐蔽式喷头不可重复安装，一旦安装过一次即不能再次使用。
上海瑞城消防器材有限公司
2014-5-8
结构示意图。
