电化学甲醛传感器原理

电化学甲醛传感器原理
电化学甲醛传感器基本原理是利用氧化还原反应与甲醛气体的相互作用来进行甲醛浓度的检测。

传感器中主要包含两个电极：工作电极和参比电极。

工作电极上通常涂有一种催化剂，用于促进甲醛与氧气的氧化反应。

参比电极则用作电池的参考点，保持电化学反应的稳定性。

在工作电极上施加一定的电势时，如果周围环境中存在甲醛气体，甲醛分子将被吸附到工作电极的表面上。

随着甲醛吸附数量的增加，甲醛分子进一步参与氧化还原反应，释放出电子。

这些电子通过电路流动，产生电流信号。

电流信号的大小与甲醛气体的浓度成正比。

所以，通过测量电流信号的大小，就可以得到周围环境中甲醛气体的浓度。

需要注意的是，传感器的灵敏度和选择性是关键。

灵敏度高表示传感器能够检测到低浓度的甲醛气体，而选择性高表示传感器对其他气体的响应较小，能够准确检测甲醛气体。

这些都需要通过适当的催化剂的选择和传感器设计来实现。

《电化学传感器》PPT课件

❖为了缩短传感器的响应时间，一般采用多孔的透气膜来研制气体扩散电极，此时气体在催化剂外表液膜中的扩散将代替气体在透气膜中的扩散而成为电极反响的控制步骤。尽管液膜很薄，但由于气体在液相中的扩散速度较慢，液膜便成为缩短传感器响应时间的主要障碍。对于电流型气体传感器这是无法抑制的缺点。目前90％该类型传感器的响应时间在30s以内。
所以，当前传感器开发研究的重要之一就是开发具有识别分子功能的优良材料。
❖ 化学传感器依据其原理可分为：
(1)电化学式，(2)光学式，(3)热学式，(4) 质量式。
❖ 电化学传感器是化学传感器的一种。
电化学传感器分为电位型、电流型和电导型三类。
§7.1 电位型传感器
❖电位型传感器通过测定电极平衡电位的值来确定物质的浓度。
❖如将离子选择性电极与甘汞电极组成电池，那么电池电动势为：
❖根据7-3式，只要配制一系列浓度的标准溶液，并以测得的电动势E值与相应的浓度〔对数〕值绘制校正曲线，即可按一样步骤求得未知溶液中待测离子的浓度。
❖ 对于电位-PH计，只是把所有过程完成后，直接显示酸度。
❖电流型电化学气体传感器有许多种已经商品化，用于检测20余种气体。例如，煤矿瓦斯、酒精、锅炉尾气〔排放是否达标、燃烧是否充分〕等等。
2．控制电位电解型(电流型)气体传感器的工作原理
〔1〕通过测定一定电位下的电流，间接测定电解质溶液中待测气体的溶解浓度
〔2〕待测气体在一定条件下在这种电解质溶液中的溶解度与其分压相关，从而得到这种气体的浓度〔分压〕。
灵敏度是电化学传感器的一个重要的特性指标，一些特殊行业如室内空气监测，海关检查走私、违禁物品(药品，炸弹或其他易燃易爆品)时，要求能检测10-9~10-12数量级，甚至更低的物质浓度。电化学传感器的灵敏度受许多因素的影响：

6.1气敏传感器基本原理及测量电路.pptx

阻的特性影响很大，因此加热器的加热电压必须恒定。如前所述，MQN型气敏传感器使用时气敏电阻工作时必须加热到200300℃，
其目的是加速被测气体的化学吸附和电离的过程并烧去气敏电阻表面的污物（起清洁作用）。
— 20 —
8. 气体检测使用注意事项
2）温度补偿半导体气敏电阻在气体中的电阻值与温度和湿度有关。当温度和湿度较低时，电
测量转换电路
据分压比定律，Uo不受温度影响，减小了
测量误差。
汽车尾气分析
二氧化钛氧浓度传感器可用于汽车或燃烧炉排放气体中的氧浓度测量。
观察右图看说明非线性特性对浓度超限报警是否有利？
气敏半导体的灵敏度特性曲线
— 18 —
— 19 —
8. 气体检测使用注意事项
1）气敏电阻使用时一定要加热一般由变压器二次绕组交流输出或直流电压提供低电压加热。加热温度对气敏电
阻值较大；温度和湿度较高时，电阻值较小。因此，即使气体浓度相同，电阻值也会不同，需要进行温度补偿。
如前所述，TiO2氧浓度传感器的测量转换电路中，与TiO2气敏电阻串联的热敏电阻Rt 起温度补偿作用。
— 21 —
8. 气体检测使用注意事项
• 温度补偿中实用的热敏电阻工作原理 • 半导体热敏电阻简称热敏电阻，是一种新型的半导体测温元件。 • 热敏电阻是利用半导体的电阻值随温度的变化而显著变化的特性实现测
气敏传感器类型：
半导体气敏传感器接触燃烧式气敏传感器电化学气敏传感器
2.气敏传感器外形
— 5—
半导体气敏传感器应用最多。它的应用主要有：一氧化碳气体的检测、瓦斯气体的检测、煤气的检测、氟利昂的检测、呼气中乙醇的检测、人体口腔口臭的检测等等。
— 6—

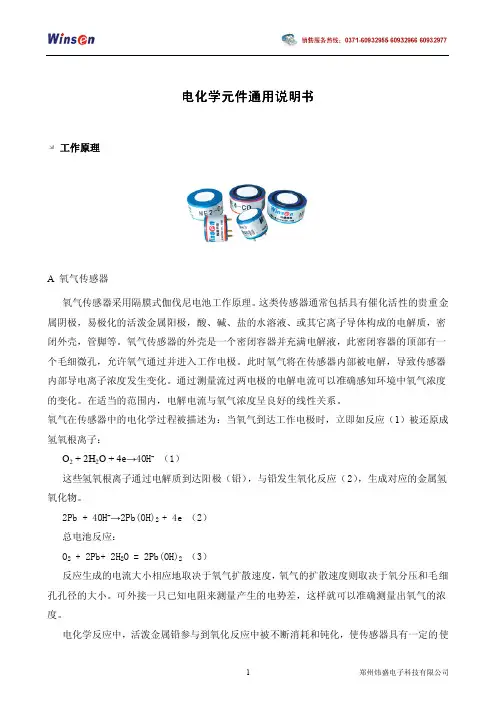

电化学气体传感器通用说明书

工作原理A氧气传感器氧气传感器采用隔膜式伽伐尼电池工作原理。

这类传感器通常包括具有催化活性的贵重金属阴极，易极化的活泼金属阳极，酸、碱、盐的水溶液、或其它离子导体构成的电解质，密闭外壳，管脚等。

氧气传感器的外壳是一个密闭容器并充满电解液，此密闭容器的顶部有一个毛细微孔，允许氧气通过并进入工作电极。

此时氧气将在传感器内部被电解，导致传感器内部导电离子浓度发生变化。

通过测量流过两电极的电解电流可以准确感知环境中氧气浓度的变化。

在适当的范围内，电解电流与氧气浓度呈良好的线性关系。

氧气在传感器中的电化学过程被描述为：当氧气到达工作电极时，立即如反应（1）被还原成氢氧根离子：O2+2H2O+4e→4OH-（1）这些氢氧根离子通过电解质到达阳极（铅），与铅发生氧化反应（2），生成对应的金属氢氧化物。

2Pb+4OH-→2Pb(OH)2+4e（2）总电池反应：O2+2Pb+2H2O=2Pb(OH)2（3）反应生成的电流大小相应地取决于氧气扩散速度，氧气的扩散速度则取决于氧分压和毛细孔孔径的大小。

可外接一只已知电阻来测量产生的电势差，这样就可以准确测量出氧气的浓度。

电化学反应中，活泼金属铅参与到氧化反应中被不断消耗和钝化，使传感器具有一定的使用期限，当所有可利用的活泼金属铅完全被氧化或钝化时，传感器将停止工作。

通常氧气传感器的预期使用寿命为1-2年，但也可以通过增加阳极铅的含量或限制接触阳极的氧气量来延长传感器的使用寿命。

B毒性气体传感器利用待测气体在电解池中工作电极上的电化学氧化过程，通过电子线路将电解池的工作电极和参比电极恒定在一个适当的电位，在该电位下可以发生待测气体的电化学氧化，由于氧在氧化和还原反应时所产生的法拉第电流很小，可以忽略不计，于是待测气体电化学反应所产生的电流与其浓度成正比并遵循法拉第定律。

这样，通过测定电流的大小就可以确定待测气体的浓度。

通常，三电极电化学式气体传感器主要由电极、电解液、电解液的保持材料、除去干涉气体的过滤材料、密闭外壳，管脚等零部件组成。

气体传感器的工作原理

气体传感器的工作原理气体传感器是一种能够测量和监测环境中气体浓度的设备，广泛应用于各行各业，例如环境监测、工业安全和室内空气质量监测等领域。

它们能够快速、精准地检测气体的存在，并将测得的数据转化为可读的信号。

本文将介绍几种常见的气体传感器及其工作原理。

一、电化学气体传感器电化学气体传感器是一种常用于检测可燃气体和有害气体的传感器。

该传感器由电极、电解质和半导体传感器组成。

当待测气体与传感器接触时，气体分子与电解质发生化学反应，引起电荷传输。

这些电荷变化会导致测量电流的变化，通过测量电流的大小，可以得知待测气体的浓度。

二、光学气体传感器光学气体传感器利用光学原理来检测和测量气体的浓度。

这种传感器通常使用红外吸收光谱或激光散射技术。

当待测气体通过传感器时，吸收或散射光的强度会发生变化。

通过测量传感器接收到的光信号的强度变化，可以确定气体的浓度。

三、热导气体传感器热导气体传感器是一种检测气体浓度的传感器，其工作原理基于热传导效应。

该传感器通常由一个加热元件和一个测温元件组成。

当待测气体接触传感器时，其热传导性会引起温度的变化，从而影响到测温元件的电阻值。

通过测量电阻值的变化，可以推断出气体的浓度。

四、半导体气体传感器半导体气体传感器是一种基于气体与半导体材料之间相互作用的传感器。

当待测气体与半导体材料接触时，气体分子会与半导体表面发生反应，导致半导体的电导率发生变化。

通过测量电导率的变化，可以确定气体的存在和浓度。

总结：以上所述是几种常见的气体传感器的工作原理。

电化学气体传感器通过测量电荷传输来检测气体浓度，光学气体传感器通过测量光信号的变化来检测气体浓度，热导气体传感器通过测量温度变化来检测气体浓度，半导体气体传感器则通过测量电导率的变化来检测气体浓度。

这些传感器各自有其特点和适用范围，在实际应用中可以根据需要选择合适的传感器来进行气体浓度的监测和控制。

日本NEMOTO电化学硫化氢气体传感器NE-H2S(中文)

技术资料电气化学式硫化氢气体传感器NE-H2S系列(NE-H2S, NE-H2S-100, NE-H2S-200, NE-H2S-500) 工业用途深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７蒋小姐：１３４　２８７６　２６３１电话：８６　７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ1. 概述 Nemoto NE 系列传感器是用于工业用途的传感器 .NE-H2S, NE-H2S-100, NE-H2S-200 和 NE-H2S-500 是用于检测硫化氢的气体传感器 . 外形，脚位和基本特性与其他型号兼容，尤其是 NE-H2S-100 在基本特性等方面的兼容度非常高。

另外，这些传感器与其他传感器相比具有更好的稳定性，重复再现性，耐用性和可靠性，而价格具有竞争力。

特性和应用描述如下。

2. 检测原理电化学式气体传感器由根据发生氧化反应的检知电极，与此同时发生还原反应的对向电极和用来监视和平衡持续电压的参照电极组成。

下图是电化学式传感器NE-H2S的结构，硫化氢气体通过传感器的隔膜扩散进入工作电极，在工作电极端产生氧化。

因此反应产生的质子进入对向电极，在电解液中与溶解氧发生反应变成水。

整个反应过程如上。

硫化氢气体浓度与通过连续反应成产生的电流成比率关系。

3. 特性快速反应良好选择性和重复性良好线性输出和稳定性高可靠性和使用寿命高温高湿环境下良好的耐用性 4. 检测气体硫化氢 5. 用途工业H2S气体浓度显示计用于工业设备的H2S气体报警器手持式H2S气体泄露检测仪环境监测设备 6. 尺寸和外观深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７蒋小姐：１３４　２８７６　２６３１电话：８６　７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ外壳材枓壳体颜色重量PPO 黄色约5克图1 NE-H2S的外观和尺寸 (其他H2S系列与上面相同)7. 额定值 1) 使用时周围温湿度 2) 贮存时推荐的周围温湿度 3) 使用时压力范围 4) 检测范围型号温度 : -20 - +50 攝氏度湿度 : 15 – 90%RH 温度 : 0 – 20 攝氏度湿度 : 15 – 90%RH 0.9 – 1.1 atm 检测范围最大负荷深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７蒋小姐：１３４　２８７６　２６３１电话：８６　７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍNE-H2S NE-H2S-100 NE-H2S-200 NE-H2S-500 5) 推荐的载荷电阻0 – 100ppm 0 – 100ppm 0 – 200ppm 0 – 500ppm500ppm 500ppm 1,000ppm 2,000ppm 10 ohm8. 规格参数 1) 输出信号(20 攝氏度时) NE-H2S NE-H2S-100(标准型号) NE-H2S-200 NE-H2S-500 2) 反应时间(T90) 3) 同一天的重复再现性 4) 年零点偏移值 NE-H2S, 100 和 200 NE-H2S-500 500 +/- 100nA/ppm.H2S 700 +/- 150nA/ppm.H2S 500 +/- 100nA/ppm.H2S 200 +/- 50nA/ppm.H2S 小于30秒. 小于+/- 2% 小于1ppm硫化氢小于2ppm硫化氢小于1ppm硫化氢小于3ppm硫化氢小于10%/年 24个月小于6个月5) 零点偏移的温度依赖性 NE-H2S, 100 和 200 NE-H2S-500 6) 长期灵敏度衰减性 7) 保证寿命 8) 建议贮存时间 9. 电气特性 9-1. 典型气体灵敏度9-2. 交叉灵敏度图2 : NE-H2S系列的气体灵敏度表格1 : NE-H2S系列的交叉灵敏度深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７蒋小姐：１３４　２８７６　２６３１电话：８６　７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ检测气体硫化氢一氧化碳二氧化碳氢气氯气二氧化硫氧化在氮甲烷氨气二氧化氮乙烯 *曝光时间 *相应灵敏度 (H2S是100的相应灵敏度) NE-H2S, NE-H2S-200 100 小于2 0 小于1 0 小于13 小于5 0 0 -20 约0 30 秒 NE-H2S-100 100 小于3 0 小于1 0 小于20 小于4 0 0 -30 约0 NE-H2S-500 100 小于5 0 小于2 0 小于23 小于3 0 0 -30 约09-3. 温度依赖性图3 : NE-H2S的的典型温度系数 (100 在20 攝氏度时)深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７蒋小姐：１３４　２８７６　２６３１电话：８６　７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍTypical图4 : NE-H2S-100, NE-H2S-200的温度依赖性Typical图5 : NE-H2S-500的温度依赖性 9-4. 反应和回复特性图g.6 : NE-H2S的反应和回复特性 (20攝氏度时)深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７蒋小姐：１３４　２８７６　２６３１电话：８６　７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ9-6. 长期稳定性常规环境下3年时间内都非常稳定.图7 : 常规环境NE-H2S的长期稳定性 10. 耐用性 NE-H2S在如高温高湿或高温干燥等严格环境下非常耐用. 特性描述如下. 10-1. 高温耐用性图8 : 高温干燥环境下的耐用性(80攝氏度) 10-2. 高温高湿耐用性图9 : 高温高湿环境下的耐用性(60攝氏度 90%RH)深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７蒋小姐：１３４　２８７６　２６３１电话：８６　７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ10-3. 低温耐用性图10 : 低温耐用性(-20攝氏度) 10-4. 热冲击实验测试条件传感器分別在零下-20攝氏度的环境下和50攝氏度的环境下贮存30分钟, 重复循环10次. 表格3. 热冲击实验测试后(micro A)空气中零点漂移100ppm H2S的灵敏度测试前(micro A) No. 1 2 3 4 5空气中零点漂移灵敏度变化比率100ppm H2S的灵敏度(%) 100.0 99.8 99.8 99.6 100.20.01 0.01 0.01 0.01 0.0156.2 54.1 56.9 54.3 55.80.02 0.03 0.03 0.03 0.0256.2 54.0 56.8 54.1 55.910-5. 落地实验测试条件传感器从1米高处自由落体跌落至混凝土地板5次. 表格4. 落地实验测试后(micro A)空气中零点漂移100ppm H2S的灵敏度测试前(micro A) No. 1 2 3空气中零点漂移灵敏度变化比率100ppm H2S的灵敏度(%) 100.2 99.8 100.40.03 0.03 0.0255.4 56.5 54.70.03 0.03 0.0455.5 56.4 54.910-6. 干扰气体下的暴露实验 A. SO2气体暴露实验测试条件常温常湿环境中在500ppm的二氧化硫下传感器暴露2小时。

电化学传感器通用说明书-盛密科技

电化学传感器通用说明书1.电化学毒气传感器的工作原理电化学传感器是目前较为常见的有毒有害气体检测元件。

与其他检测原理的气体传感器（半导体气体传感器、催化燃烧式气体传感器、红外气体传感器等）相比较而言，电化学传感器具有选择性好、灵敏度高、响应时间短、性能稳定、耗电低、线性和重复性较好等优点，在当前的气体快速检测领域被广泛应用。

一般说来，电化学气体传感器包括下面几部分：可以渗过气体但不能渗过液体的扩散式防水透气膜；酸性电解液（一般为硫酸或磷酸）槽；工作电极；对电极；参比电极（三电极设计）；有些传感器还包括一个可以滤除干扰组份的滤膜。

图1电化学毒气传感器的结构图扩散进入传感器的气体在工作电极表面发生氧化或还原反应，在对电极发生与之相应的逆反应，在外部电路上形成电流。

由于气体进入传感器的速度由栅孔控制，所以产生的电流与传感器外气体浓度成比例，就可以直接测量当前毒气含量。

为了让反应能够发生，工作电极的电位必须保持在一个特定的范围内。

但气体的浓度增加时，反应电流也增加，于是导致对电极电位改变（极化）。

由于两电极是通过一个简单的负荷电阻连接起来的，虽然工作电极的电位也会随着对电极的电位一起变化。

如果气体的浓度不断地升高，工作电极的电位最终有可能移出其允许范围。

至此传感器输出信号将不再呈线性，因此两电极气体传感器检测的上限浓度受到一定限制。

对电极的极化所受的限制可以用引进第三电极（参考电极）和利用一外部的恒电位工作电路来予以避免。

在这样一种装置中，参考电极中无电流流过，因此这两个电极均维持在一恒定的电位。

对电极则仍然可以进行极化，但对传感器而言已不产生任何限制作用。

因此三电极传感器所能检测浓度范围要比两电极大得多。

下面以一氧化碳电化学传感器为例描述一下它的检测机理。

CO 在工作电极上的氧化：CO + H2O →CO2 + 2H+ + 2e-对电极通过将空气或水中的氧气还原对此进行平衡。

1/2 O2 + 2H+ +2 e-→H2O传感器中总的反应就可写成：2CO + O2→2CO2在检测过程中消耗的物质仅仅是CO分子、电能和氧气，这也是非消耗型传感器寿命较长的原因。

气体传感器PPT演示文稿

多采用烧结工艺，以多孔SnO2陶瓷为基底材料，再添加不同的其他物质，用制陶工艺烧结而成，烧结时埋入加热电阻丝和测量电极。此外，还有薄膜型与厚膜型两种工艺。
烧结型
电极(铂丝) 氧化物半导体
加热器玻璃(尺寸约1 mm，也有全为
半导体的 ) (a)
半导体 0.5 mm 电极
厚膜型
3 mm
0.6 mm
(b)
a b
V (c)
Schottky二极管
通过在抛光的钨基上沉积重硼P型金刚石膜，再镀上一层无杂质金刚石，在850度下退火，最后在金刚石表面热蒸发金属钯形成钯电极，它对氢气的敏感度高。
9
2.2 非电阻型半导体气敏器件
2.2.2 MOSFET型气敏器件
气敏二极管的特性曲线左移可以看作二极管导通电压发生改变，这一特性如果发生在场效应管的栅极，将使场效应管的阈值电压UT改变，利用这一原理可以制成MOSFET型气敏器件。
当用作气体传感器时，它是一种电池。它无需使气体经过透气膜溶于电解液中，可以避免溶液蒸发和电极消耗等问题。电导率高，灵敏度和选择性好。
高浓度氧 O2
低浓度氧 O2
设电极的氧分压分别为PO2 (1)、PO2 (2) ，则
在两电极发生如下反应：
()极P ： O2(2), 2O2O24e ()极P ： O2(1), O24e2O2
电路可以测出氢气浓度。
氢气敏MOSFET特点：灵敏度：氢气浓度高，则变低；氢气浓度低，则变高。气体选择性高（氢气）响应时间：温度越高，氢气浓度越高，则响应越快稳定性：在HCl气氛中生长一层SiO2绝缘层可改善UT随时间漂移特性
11
3 固体电解质气体传感器
固体电解质是一种具有与电解质水溶液相同的离子导电特性的固态物质，

气体传感器简介ppt课件

红外线气体传感器基本机构（由光学部件和测量电路构成，测量电路的
结构由光学部件及系统功能决定）
精选ppt课件2021
10
接触燃烧式气体传感器
接触燃烧式气体传感器：
接触燃烧式气体传感器分为直接接触燃烧式、催化接触燃烧式
特性：对不燃烧气体不敏感，，具有广谱特性即能检测各种可燃气体，亦称为热导性传感
发生原理：
气体传感器通过测量它附近气体浓度与气体相互作用，每种气体都有一个独特的电场，传感器通过这些电场来识别气体，在装置内通过测量电流放电来决定气体浓度。
精选ppt课件2021
3
气体传感器分类
电化学式气体传感器
半导体氧化物型气体传感器
热导气体传感器
红外线型气体传感器
接触燃烧式气体传感器
工业用气的传感器
检测以及科学测量等领域
英国Alphasense
Dynament炜盛
Alphasense是位于英国的气体传感器公司，主要产品是O2、有毒气体和易燃气体传感器。该公司传感器技术涵盖了电化学，催化，
光学和半导体四种类
国内方面，主要的气体传感器企业有炜盛科技，天津费加罗（中日合资），718所。重庆煤科院和山西腾星等，其中，炜盛科技是目前国内唯一能生产半导体类，催化燃烧，电化学和红外光学的企业
器
工作原理：气敏材料（如Pt电热丝）在通电状态下，可燃气体氧化燃烧，或在催化剂下氧化燃烧，电热丝由此升温，从而
阻值发生变化。
精选ppt课件2021
11
热导气体传感器
热导池式气体传感器
每一种气体，都有自己特定的热导率，当两个和多个气体的热导率差别较大时，可以利用热导元件，分辨其中一个组分的含量。这种传感器已经传感器地用于氢气的检测、二氧化碳的检测、高浓度甲烷的检测。

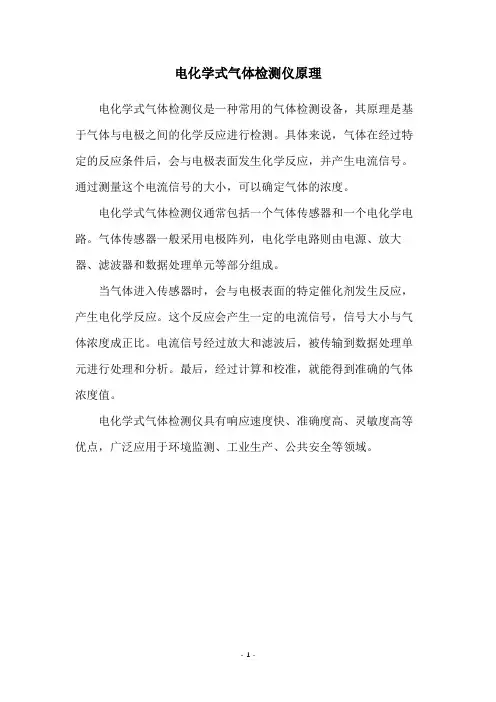

电化学式气体检测仪原理

电化学式气体检测仪原理
电化学式气体检测仪是一种常用的气体检测设备，其原理是基于气体与电极之间的化学反应进行检测。

具体来说，气体在经过特定的反应条件后，会与电极表面发生化学反应，并产生电流信号。

通过测量这个电流信号的大小，可以确定气体的浓度。

电化学式气体检测仪通常包括一个气体传感器和一个电化学电路。

气体传感器一般采用电极阵列，电化学电路则由电源、放大器、滤波器和数据处理单元等部分组成。

当气体进入传感器时，会与电极表面的特定催化剂发生反应，产生电化学反应。

这个反应会产生一定的电流信号，信号大小与气体浓度成正比。

电流信号经过放大和滤波后，被传输到数据处理单元进行处理和分析。

最后，经过计算和校准，就能得到准确的气体浓度值。

电化学式气体检测仪具有响应速度快、准确度高、灵敏度高等优点，广泛应用于环境监测、工业生产、公共安全等领域。

- 1 -。

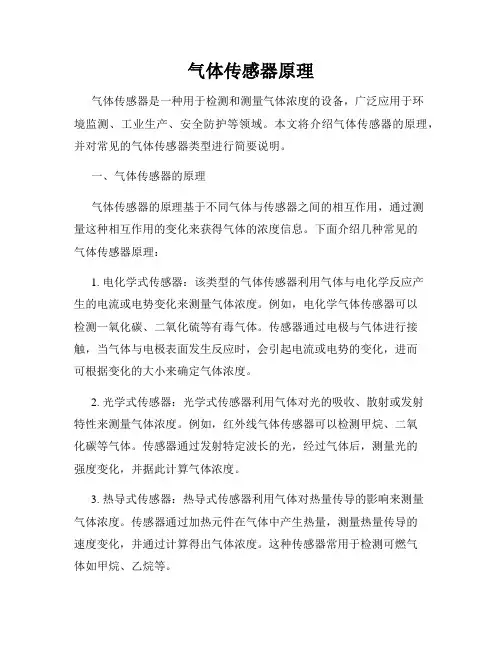

气体传感器原理

气体传感器原理气体传感器是一种用于检测和测量气体浓度的设备，广泛应用于环境监测、工业生产、安全防护等领域。

本文将介绍气体传感器的原理，并对常见的气体传感器类型进行简要说明。

一、气体传感器的原理气体传感器的原理基于不同气体与传感器之间的相互作用，通过测量这种相互作用的变化来获得气体的浓度信息。

下面介绍几种常见的气体传感器原理：1. 电化学式传感器：该类型的气体传感器利用气体与电化学反应产生的电流或电势变化来测量气体浓度。

例如，电化学气体传感器可以检测一氧化碳、二氧化硫等有毒气体。

传感器通过电极与气体进行接触，当气体与电极表面发生反应时，会引起电流或电势的变化，进而可根据变化的大小来确定气体浓度。

2. 光学式传感器：光学式传感器利用气体对光的吸收、散射或发射特性来测量气体浓度。

例如，红外线气体传感器可以检测甲烷、二氧化碳等气体。

传感器通过发射特定波长的光，经过气体后，测量光的强度变化，并据此计算气体浓度。

3. 热导式传感器：热导式传感器利用气体对热量传导的影响来测量气体浓度。

传感器通过加热元件在气体中产生热量，测量热量传导的速度变化，并通过计算得出气体浓度。

这种传感器常用于检测可燃气体如甲烷、乙烷等。

4. 半导体式传感器：半导体式传感器是一种常见的气体传感器类型，使用气敏材料（通常是金属氧化物）作为传感器元件。

当气体与传感器表面接触时，气敏材料的电阻会发生变化，通过测量电阻变化可以获取气体浓度信息。

这种传感器广泛应用于一氧化碳、硫化氢等气体的检测。

二、常见的气体传感器类型1. 温度传感器：温度传感器是一种常见的气体传感器类型，可用于检测气体的温度。

它通过测量气体与传感器之间的热交换来确定温度。

常见的温度传感器包括热电偶和热敏电阻。

2. 湿度传感器：湿度传感器用于测量气体中的湿度水分含量。

传感器通过测量气体与传感器之间的湿度差异来确定湿度。

常见的湿度传感器包括电容式、电阻式和表面声波式传感器。

3. 氧气传感器：氧气传感器用于测量气体中氧气的浓度，广泛应用于医疗、环境监测等领域。

电化学传感器综述ppt课件

10
二、控制电位电解型（电流型）气体传感器
监测和控制大气环境中污染物的排放关系到人类社会的可持续发展；
目前的气体检测手段：热导分析、磁式氧分析、电子捕获分析、紫外吸收分析、光纤传感器、半导体气敏传感器、化学发光式气体分析仪、电化学式传感器、化学分析法。
化学发光式气体分析仪：检测灵敏度高、准确性强，但仪器体积大，不能用于现场检测，且价格昂贵；
以测得的电动势 E 值与相应的 lgaMn+值绘制工作曲线，即可
求得未知溶液中待测离子的浓度。
9
离子传感器研究较多的是玻璃电极，除测量PH的电极外，引进玻璃的成分，已制成 Na+、K+、NH4+、 Ag+、Tl+、Li+、Rb+、Cs+等一系列一价阳离子的选择性电极；
利用Ag2S压片可制成S2-离子选择性电极，已制成 F-、Cl-、Br-、I-、CN-、NO3-等阴离子选择电极
3
化学传感器的分类：
按检测物质种类可以分为：以pH传感器为代表的各种离子传感器，检测气体的气体传感器以及利用生物特性制成的生物传感器等等。依据其原理可分为：① 电化学式；② 光学式； ③ 热学式；④质量式等。电化学传感器是利用电化学原理，将被测组份的浓度变化与电信号联系起来，从而提供被检测体系中化学组份实时信息的一类器件。
19
特点：灵敏度高、选择性好、响应快、操作简便、样品需要量
少、可微型化、价格低廉等。
分类：电化学式和光学式；
生物电化学传感器：电位式、电流式和电导式；
研究和应用最多的是酶传感器。
1962年 Clark等人提出将酶作为与电极结合试剂，并通过检测其酶催化反应所消耗的氧气来测定葡萄糖的含量。

气敏传感器及其工作原理

气敏传感器及其工作原理指导老师：雷家珩汇报者：周华汇报时间：2011.11.2目录•气敏传感器定义•气敏传感器分类•气敏传感器工作原理•气敏传感器的应用•气敏传感器研究现状与发展趋势•参考文献1 气敏传感器定义气敏传感器是一种将检测到的气体成份和浓度转换为电信号的传感器。

它将气体种类及其与浓度有关的信息转换成电信号，根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息，从而可以进行检测、监控、报警；还可以通过接口电路与计算机组成自动检测、控制和报警系统。

2 气敏传感器分类半导体式气敏传感器气敏传感器绝缘体气敏传感器电化学气敏传感器光干涉式气敏传感器热传导式气敏传感器红外线吸收散式气敏传感器电阻型非电阻型接触燃烧式型电容式恒电位电解式伽伐尼电池式3 气敏传感器工作原理3.1 半导体气敏传感器工作原理●半导体气敏传感器(见图1,2)由气敏部分、加热丝及防爆网等构成,它是在气敏部分的SnO2、Fe2O2、ZnO2等金属氧化物中添加Pt、Pd等敏化剂的传感器。

●半导体气敏传感器是利用待测气体与半导体(主要是金属氧化物)表面接触时,产生的电导率等物性变化来检测气体。

半导体气敏器件被加热到稳定状态下,当气体接触器件表面而被吸附时,吸附分子首先在表面自由地扩散(物理吸附) ,失去其运动能量,其间的一部分分子蒸发,残留分子产生热分解而固定在吸附处(化学吸附)。

这时,如果器件的功函数小于吸附分子的电子亲和力,则吸附分子将从器件夺取电子而变成负离子吸附。

具有负离子吸附倾向的气体有O2和NOx,称为氧化型气体或电子接收性气体。

如果器件的功函数大于吸附分子的离解能,吸附分子将向器件释放电子,而成为正离子吸附。

具有这种正离子吸附倾向的气体有H2、CO、碳氢化合物和酒类等,称为还原型气体或电子供给性气体。

图1 半导体气敏传感器结构图图2 半导体气敏传感器的符号表示●当氧化型气体吸附到N型半导体上,还原型气体吸附到P型半导体上时,将使载流子减少,而使电阻增大。

气体浓度传感器原理

气体浓度传感器原理气体浓度传感器是一种能够测量气体浓度的装置，一般采用电化学、光学、电子导气、热导、半导体等原理进行测量。

下面将重点介绍典型的电化学原理和半导体原理。

电化学传感器是一类常见的气体浓度传感器，它通过氧化还原反应来测量气体浓度。

常见的电化学传感器可分为两类：膜式电化学传感器和燃烧电化学传感器。

膜式电化学传感器使用电解池和参比电极来测量气体浓度。

传感器中的电解池通常由一个金属电极和一个气体透气膜组成。

当目标气体通过透气膜进入电解池中时，气体分子与电极表面发生氧化还原反应，导致电流变化。

测量电流的变化可以反映气体浓度的变化。

比如常见的氧气传感器就是一种膜式电化学传感器。

传感器中的金属电极被一个氧气透气膜包裹，氧气分子通过透气膜进入电解池后，与电极发生反应。

反应产生的电流与氧气的浓度成正比，从而可以测量氧气的浓度。

燃烧电化学传感器主要用于测量有毒气体，如一氧化碳（CO）和硫化氢（H2S）等。

燃烧电化学传感器是在气体与空气混合后，在电极表面燃烧产生的电流变化来测量气体浓度。

传感器中通常包括一个燃烧电极和一个参比电极。

气体与空气混合后，若气体浓度越高，燃烧反应将更加剧烈，电流变化也越大。

另一类常见的气体浓度传感器是半导体传感器。

半导体传感器基于半导体材料对气体浓度的敏感性来测量气体浓度。

当目标气体与半导体材料接触时，气体分子会与材料表面发生化学反应，导致材料的电阻变化。

测量电阻的变化可以反映气体浓度的变化。

很多可燃性气体传感器采用半导体传感器原理。

该类传感器通常由一个加热电阻和一个敏感材料组成。

该敏感材料是一种半导体氧化物，常见的有二氧化锡（SnO2）和氧化锌（ZnO）等。

当可燃气体存在时，敏感材料的电阻将发生变化。

例如，可燃气体传感器可以用于检测甲烷（CH4）等可燃气体。

传感器的敏感材料通常是二氧化锡。

当甲烷与二氧化锡接触时，二氧化锡表面的电导率会变高，从而导致电阻的降低，测量电阻变化即可得到甲烷浓度的变化。

电化学传感器工作指南及电路图

电化学传感器工作指南及电路图引言本公司有毒气体检测传感器的开发始于1981年，以一氧化碳传感器的研制为开端。

之后对各式各样新传感器都进行了开发。

直至最进开发的臭氧和氧化乙烯传感器，形成了系列的传感器产品，并以其可靠、稳定和耐用等特点斐声海内外。

此类传感器系一微型燃料电池，设计成为免维护型并且能长时间稳定工作的产品。

所采用的技术立足于己于人本公司早期氧传感器的工作基础，系直接响应气体的体积浓度变化，而不是响应其压力的变化。

该类传感器设计的最大特点是采用了气体的扩散势垒，该势垒能限制气体流向敏感电极的流星。

敏感电极能与到达电极的电化学活性仍有余裕。

这一高的电化学活性保证了传感器的长寿命和很好的温度稳定性。

两电极系统基于电化学原理工作的传感器其最简单的一种型式就是两电极系统。

其工作电极和对电极由一薄层电解液隔开并经由一个很小的电阻联通外电路。

当气体扩散进入传感器后，在敏感电极表面进行氧化或还原反应，产生电流并通过外电路流经两个电极。

该电流的大小比例于气体的浓度，可通过外电路的负荷电阻予以测量。

为了让反应能够发生，敏感电极的电位必须保持在一个特定的范围内。

但气体的浓度增加时，反应电流也增加，于是导致对电极电位改变（极化）。

由于两电极是通过一个简单的负荷电阻连接起来的，虽然敏感电极的电位也会随着对电极的电位一起变化。

如果气体的浓度不断地升高，敏感电极的电位最终有可能移出其允许范围。

至此传感器将不成线性，因此两电极气体传感器检测的上限浓度受到一定限制。

三电极系统对电极的极化所受的限制可以用引进第三电极，参考电极，和利用一外部的恒电位工作电路来予以避免。

在这样一种装置中，敏感电极曲线相对于参考电极保持一固定值。

在参考电极中无电流流过，因此这两个电极均维持在一恒定的电位。

对电极则仍然可以进行极化，但对传感器而言已不产生任何限制作用。

因此三电极传感器所能检测浓度范围要比两电极大得多。

大部分有毒气体传感器（3/4/7系列）均属三电极系统。

mq-2传感器工作原理

mq-2传感器工作原理
mq-2传感器工作原理是通过检测环境中的气体来实现的。

该
传感器内部有一个电化学式传感单元和一个电阻传感器。

当环境中的气体进入传感器时，电化学式传感单元会发生化学反应。

具体来说，当气体分子与传感器中的特定材料发生相互作用时，会产生电荷。

这些电荷随后被传感器中的电极捕获，并转化为电流信号。

电阻传感器则用于测量通过气体化学反应产生的电流信号的大小。

这样，可以根据测得的电阻值和电流信号来确定环境中的气体浓度。

值得注意的是，mq-2传感器对不同气体的响应程度是不同的，因为传感单元中的特定材料对不同气体的敏感性不同。

因此，传感器通常需要进行定标和校准，以便能够准确地检测目标气体。

总结起来，mq-2传感器的工作原理是通过电化学化合物和电
阻传感器的相互作用，将气体浓度转化为电流信号，并根据信号的大小来判断环境中的气体含量。

电化学气体传感器工作原理及电路图

5氢为可燃性窒息气体其最低爆炸限的数值为44采用四电极系统在a7ef一氧化碳传感器中采用了四电极系统用以消除氢对传感器输出的影响前面已经论及过安全监测为了个人人身安全需要与一种仪器当有毒气体的浓度达到短时间暴露允许限值stel和长时间暴露允许限值twa时能予以报警
电化学传感器工作指南及电路图
引言
本公司有毒气体检测传感器的开发始于 1981 年，以一氧化碳传感器的研制为开端。之后对各式各样新传感器都进行了开发。直至最进开发的臭氧和氧化乙烯传感器，形成了系列的传感器产品，并以其可靠、稳定和耐用等特点斐声海内外。
1
0.5
1(5)
0de
0.3
0.1
0.2(5)
0.1
0.3
0.1
Hydrogen (5)
---
---
---
---
---
---
Hydrogen cyanide
10
---
20(30) 10
4.7
---
Hydrogen chlored
5
---
10(5)
5
5
---
Ammonea
选择性
本公司传感器的设计保证了对被测气体有很高的特效性，交叉干扰的影响降低到了最小。这是由下列技术的结合达到的
1）选择特性电极催化剂
电极材料的选择对于传感器中的反应有很强的影响。每一电极反应大多是可以双向进行的，可以利用特殊选定的电极材料催化反应的某一方向。
2）控制敏感电极的工作电位
三电极系统的最大好处在于能给传感器施加一“偏置”电压使得电化学反映活性较低的气体也能被氧化或者被还原。这样一种施加有偏压的器件能促进那些在通常条件下在参考电极电位下不能发生的反应。

电化学型可燃气报警仪探头检查原理

电化学型可燃气报警仪探头检查原理
电化学型可燃气报警仪探头的检测原理是基于电化学传感器的工作原理，即将气体样品引入到传感器中，通过气体与传感器电极表面发生的化学反应，改变电极表面电势的变化量，从而检测气体浓度。

在探头中，一端通过吸气方式从空气中吸收可燃气体样本，样本通过传感器，使得气体体积发生变化，经过化学反应后，传感器表面出现电势差。

此时，探测器会输出一个表示气体浓度的电信号，通过信号处理电路转化为可供识别的报警信号，从而实现可燃气体的监测与报警。
