RM6240C型多道生理信号采集处理系统的使用

人体生理学实验14应用心理学(1)班洑佳玉 2014326670001实验日期 2015年9月24日指导教师严璘璘一、题目：RM6240C型多道生理信号采集处理系统的使用二、实验目的【问题】熟悉RM6240C型多道生理信号采集处理系统的基本结构，掌握生物信号的记录、分析等方法，为后续的各项实验奠定基础。

三、材料和方法【变量及实验设计】材料：RM6240C型多道生理信号采集处理系统，脉搏和呼吸等测量的换能器。

方法（步骤）：（1）、打开RM6240多道生理信号采集仪及与其相连的计算机。

（2）、安装脉搏、呼吸换能器（3）、开启RM6240 软件窗口，进行仪器参数的设置。

（4）、记录信号并标记。

（5）、分析处理信号。

被试信息：共32名被试，男生8人，女生24人。

四、实验结果【图、表、文字】（一）结果一：(二)结果二表2 全班男女生理信号测量结果比较男女在各个生理信号上维度的差异是否显著，即单因素被试间设计（分别检验4个因变量）。

由表2，检验方法用独立样本t检验：1、男女平均呼吸深度差异显著性检验（t=0<t（30）=2.134,P>0.05）2、男女脉搏率差异显著性检验（t=0<t（30）=2.134,P>0.05）3、男女呼吸频率差异显著性检验（t=0<t（30）=2.134,P>0.05）4、男女脉搏最大值差异显著性检验（t=0<t（30）=2.134,P>0.05）综上所述，经由t检验，男女的在各个生理指标上不存在显著差异。

五、讨论及结论1、极端数据出现的比较可能的原因是实验过程中被试受到了干扰，而且分析数据的时候没有把受到干扰时的数据去除。

2、做实验时，脉搏换能器和压力的呼吸换能器绑的松紧程度不同（或流量的呼吸换能器距鼻孔距离不同），导致收集到的数据差距较大。

3、在脉搏率和呼吸频率两个指标上，有个别数据极度偏大或偏小，离均差过大。

实验一：多道生理信号采集处理系统RM-6240实践报告实验目的：1）通过熟悉多道生理采集系统RM-6240的性能操作过程，掌握其产品性能参数、使用及注意事项2）掌握各通道信号采集实验，及量程对观测的影响3）进行信号发生实验摘要：本次医学仪器实践，了解了此仪器的基本使用方法，得到了较为客观准确的心电图，完成了实践要求。

材料和方法：实验对象：姓名：体重：60 kg年龄：23周岁健康状况：非常健康有无心脏病史：无实验仪器：设备名称：多道生理信号采集处理系统RM-6240生产厂商：成都仪器厂产品参数：1. 最高采样频率: 400kHz（USB2.0接口机型）2. 扫描速度：0.2ms/div～3200s/div3. 放大器输入电阻≥100MΩ（双端输入）4. 共模抑制比≥100dB5. 噪音≤±1μＶ(RMS)或≤±3μV（P_P）6. 频响：DC～10kHz7. 输入范围：5μV～500mV8. 灵敏度:a) 生物电模式:20μV/div～500mV/divb) 血压模式：0.48～24（kPa/div）或3.6～180（mmHg/div）9. 低通滤波（硬件）：3Hz、10Hz、30Hz、100Hz、500Hz、1kHz、3kHz、OFF……实验方法：1）打开多道生理采集系统RM-6240，并与dell计算机相连；2）打开dell计算机桌面上的图标，通过计算机进行生理采集系统数据采集的观察数据记录：（见：实验结果及数据处理）统计学分析：********以下为单因素方差法对数据进行的处理********单因素方差分析数据列表---------------------------------------------------样本1 样本2 样本3 样本40.91 0.65 0.82 0.980.96 0.49 0.82 0.981.13 0.61 0.82 0.891.28 0.81 0.66 0.781.23 0.31 0.72 0.77----------------------------------------------------------------------------------------------分析结果----------------------------------------分析结果：自由度：N1=3；N2=16；F = 12.5601；F对应的概率P ＝0.00018；分析结果：P <= 0.01 ，则判定各组均数间有极显著性意义。

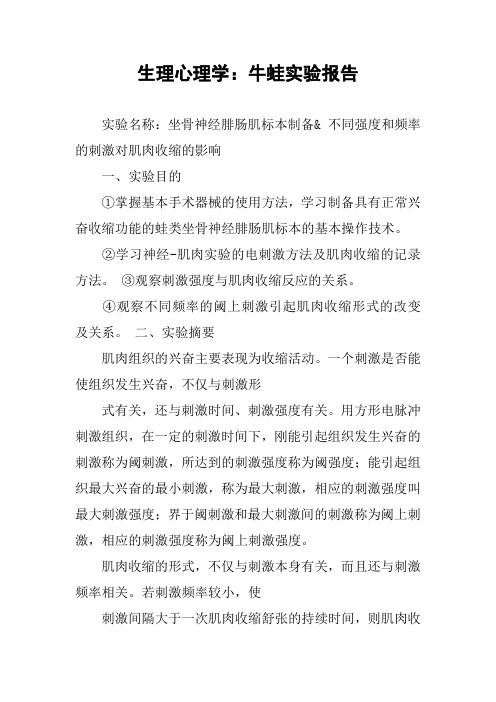

生理心理学：牛蛙实验报告实验名称：坐骨神经腓肠肌标本制备& 不同强度和频率的刺激对肌肉收缩的影响一、实验目的①掌握基本手术器械的使用方法，学习制备具有正常兴奋收缩功能的蛙类坐骨神经腓肠肌标本的基本操作技术。

②学习神经-肌肉实验的电刺激方法及肌肉收缩的记录方法。

③观察刺激强度与肌肉收缩反应的关系。

④观察不同频率的阈上刺激引起肌肉收缩形式的改变及关系。

二、实验摘要肌肉组织的兴奋主要表现为收缩活动。

一个刺激是否能使组织发生兴奋，不仅与刺激形式有关，还与刺激时间、刺激强度有关。

用方形电脉冲刺激组织，在一定的刺激时间下，刚能引起组织发生兴奋的刺激称为阈刺激，所达到的刺激强度称为阈强度；能引起组织最大兴奋的最小刺激，称为最大刺激，相应的刺激强度叫最大刺激强度；界于阈刺激和最大刺激间的刺激称为阈上刺激，相应的刺激强度称为阈上刺激强度。

肌肉收缩的形式，不仅与刺激本身有关，而且还与刺激频率相关。

若刺激频率较小，使刺激间隔大于一次肌肉收缩舒张的持续时间，则肌肉收缩表现为一连串的单收缩；增大刺激频率，使刺激间隔大于一次肌肉收缩舒张的时间、小于一次肌肉收缩舒张的持续时间，则肌肉产生不完全强直收缩；继续增加刺激频率，使刺激间隔小于一次肌肉收缩的收缩时间，则肌肉产生完全强直收缩。

三、材料与方法材料：培养牛蛙、任氏液、常用手术器械、粗剪刀、蛙板、蛙钉、锌铜弓、培养皿、滴管、棉线、张力换能器、双凹夹、三角支架、保护电极、一维位移微调器、RM6240C型多道生理信号采集处理系统方法：1、坐骨神经腓肠肌标本制备①材料：牛蛙、常用手术器械、玻璃板、锌铜弓、培养皿、滴管、任氏液、粗剪刀、蛙板、蛙钉、粗棉线②方法：使用毁髓针将牛蛙进行双毁髓，用手术器械剥离后肢标本，依次分离两后肢，坐骨神经，股骨头，游离腓肠肌后使用锌铜弓进行检验，获得具有正常兴奋收缩功能的腓肠肌标本。

2、不同强度和频率的刺激对肌肉收缩的影响①材料：蛙、任氏液、常用手术器械、粗剪刀、蛙板、蛙钉、棉线、大头针、张力换能器、双凹夹、三角支架、保护电极、一维位移微调器、RM6240型多道生理信号采集处理系统②方法：启动电脑与RM6240型系统软件，设置仪器参数与时间参数。

生物信号采集系统使用doc 生物信号采集系统使用1、通道选择：系统软件启动后，首先进行通道选择。

根据信号输入的物理通道，在系统软件窗口选择对应的信号显示记录通道，关闭不使用的通道。

RM6240直接在点击“通道模式”在下拉采单中选择。

Me dLab 打开“采样条件设置”窗进行通道选择。

2、交、直流耦合及时间常数设置：根据信号的交、直流特性，选择交流或者直流耦合，引导细胞外生物电信号通常使用AC （交流）耦合方式，引导细胞内生物电信号与记录应变式换能器的信号使用DC （直流）耦合方式。

根据信号低率特性选择时间常数。

RM6240直接点击“时间常数”按钮，在下拉采单中选择。

Me dLab 在下限滤波设置。

3、采样频率(或者间隔)选择：根据被记录信号频率的高低选择采样频率，信号频率高选择高采样频率，信号频率低选择低采样频率。

RM6240直接在点击“采样频率”在下拉采单中选择。

MedLab 在“采样间隔” 处点击，在下拉采单中选择。

4、灵敏度调节：系统可对小信号进行放大，调节灵敏度使信号在信号显示区有适当的幅度以便观察与分析。

RM6240直接在点击“灵敏度”按钮，在下拉采单中选择。

MedLab 系统软件窗口左侧调节“放大倍数”按钮。

MedLab 硬件接口面板5、信号记录：用鼠标器启动系统软件窗口信号记录按钮，系统开始将信号显示与记录在“信号显示记录区”内。

RM6240系统软件窗口的信号记录按钮是“开始记录”。

MedLab 信号记录按钮 实验项目预设菜单 测量方式选择 灵敏度选择交、直流及时间常数选择信号显示记录区 通道模式 刺激方式选择 刺激参数调节栏 采样频率选择 图2-2-4 RM6240系统软件窗口放大倍数调节 信号显示记录区 信号采集条件设置实验项目预设菜单 信号名称选择刺激方式选择 信号记录按钮交、直流及高通滤波选择图2-2-5 MedLab 系统软件窗系统软件窗口的信号记录按钮是“开始”。

6、刺激器：需要对实验对象进行刺激时，可打开刺激器，选择刺激方式，调节刺激参数，设置完成后，启动“刺激”按钮，刺激器按设定的刺激方式与刺激参数输出刺激脉冲。

RM6240BD多道生理信号采集处理系统使用标准操作规程RM6240BD多道生理信号采集处理系统使用标准操作规程1目的确保RM6240-BD多道生理信号采集处理系统正确、安全操作。

2依据及适用范围本规程依据RM6240-BD多道生理信号采集处理系统使用说明书及实际使用情况制定，适用于RM6240-BD多道生理信号采集处理系统使用管理。

3责任人仪器设备管理员负责本程序的编制、修订，对RM6240-BD多道生理信号采集处理系统进行定期维护、保养等工作；使用过程中，直接责任人是RM6240-BD多道生理信号采集处理系统操作者；间接责任人是实验室负责人。

4内容4.1 开机准备：电脑开机，打开RM6240-BD多道生理信号采集处理系统电源开关。

电脑桌面打开RM6240-BD多道生理信号采集处理系统软件，显示4个通道界面。

4.2 连接测量装置：RM6240-BD多道生理信号采集处理系统正面有4个通道端口，其中一个通道端口连接压力换能器监测动脉血压，另一个通道端口连接针型插入式引导电极监测动物心电图。

4.3 仪器参数设置及基线校准：通道界面右边点击未连接测量装置的两个通道生物电选项，关闭通道。

4.3.1压力换能器通道参数设置→压力换能器感受器部位注满生理盐水→点击通道界面右边生物电选项→常规项目→动脉血压→点击右上角启停［▶］图标→这时有一条基线从右向左移动，观察基线是否在‘0’处，如果没在，压力换能器连接线上有一个小长方形盒子，其中一面有一个小孔，用配带的螺丝刀调节小孔里面的螺丝旋钮，使基线在‘0’处→点击通道界面左边选择→专用实时测量→血压→填写采集时间‘30s’→点击确定，设置完成→压力换能器与测量动物血压动脉留置管连接。

4.3.2 针型插入式引导电极通道参数设置→点击通道界面右边生物电选项→点击通道界面右边生物电选项→常规项目→心电→点击通道界面左边选择→专用实时测量→心电图自动测量，设置完成→绿色导线针插入动物右前腿前端皮下，黑色导线针插入动物右后腿前端皮下，红色导线针插入动物左后腿前端皮下。

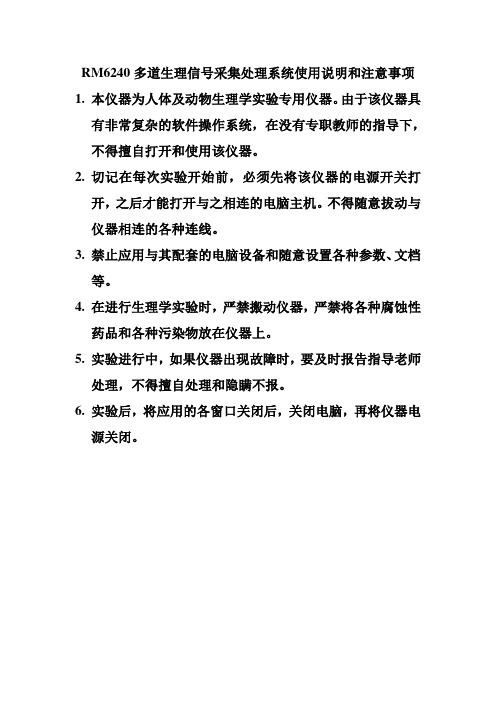

RM6240多道生理信号采集处理系统使用说明和注意事项1.本仪器为人体及动物生理学实验专用仪器。

由于该仪器具
有非常复杂的软件操作系统，在没有专职教师的指导下，不得擅自打开和使用该仪器。

2.切记在每次实验开始前，必须先将该仪器的电源开关打
开，之后才能打开与之相连的电脑主机。

不得随意拔动与仪器相连的各种连线。

3.禁止应用与其配套的电脑设备和随意设置各种参数、文档
等。

4.在进行生理学实验时，严禁搬动仪器，严禁将各种腐蚀性
药品和各种污染物放在仪器上。

5.实验进行中，如果仪器出现故障时，要及时报告指导老师
处理，不得擅自处理和隐瞒不报。

6.实验后，将应用的各窗口关闭后，关闭电脑，再将仪器电
源关闭。

生理科学实验报告实验1：蟾蜍骨骼肌兴奋收缩实验实验组成员：刘谨、杨莹莹、张敏霞浙江大学医学院临床医学（七年制）1008班【摘要】实验目的：学习使用RM6240多道生理信号采集处理系统和换能器的使用。

掌握制备具有正常兴奋收缩功能的蛙类坐骨神经-腓肠肌标本基本操作技术。

观察不同刺激强度、频率对肌肉收缩的影响。

观察神经-肌肉接头兴奋传递和骨骼肌兴奋的电变化与收缩之间的时间关系及其各自特点。

【关键词】神经-肌肉、刺激强度、频率、电位变化、张力变化【实验原理】蛙类的某些基本生命活动和生理功能与哺乳类动物有相似之处，而且其离体组织的生活条件比较简单，易于控制和掌握。

因此，蛙或蟾蜍的坐骨神经-腓肠肌标本常被用来观察神经-肌肉的兴奋性、刺激与反应的规律及肌肉收缩特点等实验。

肌肉组织的兴奋主要表现为收缩活动，一个刺激是否能使组织发生兴奋，不仅与刺激形式有关还与刺激时间、强度、强度-时间变化三要素有关，若用方形电脉冲刺激则组织兴奋只与刺激强度、时间有关，终板电位可引起肌肉产生兴奋在宏观上表现为肌肉收缩。

肌肉的收缩形式不仅与刺激本身有关而且还与刺激频率有关。

若刺激频率较小，则表现为单收缩，逐渐增大刺激频率则变现为不完全强直收缩，继续增强则表现为完全强直收缩。

【实验步骤】1.实验材料1.1 实验动物：蟾蜍1.2 实验试剂：任氏液，甘油高渗任氏液1.3 实验器材：一维微调器，BB-3G屏蔽盒，针形引导电极，张力换能器，RM6240多道生理信号采集处理系统2. 实验方法2.1 蟾蜍坐骨神经神经-肌肉标本的制作取蟾蜍一只常规方法毁脑脊髓，剪断脊柱并且剪除蟾蜍躯干上部以及内脏，避开神经剥除蟾蜍的皮肤，于任试液中清洗，剪除骶骨分离坐骨神经于坐骨神经根部结扎，将标本固定于木板上，分离大腿部坐骨神经，直至分离至腘窝胫神经分叉处。

然后剪断股二头肌腱、半腱肌和半膜肌肌腱，并绕至前方剪断股四头肌腱。

用剪刀刮除股骨上的肌肉，在距膝关节约1cm处剪断股骨。

一、实验目的1. 了解兴奋性实验的基本原理和操作方法。

2. 掌握观察和记录神经肌肉兴奋性变化的方法。

3. 分析兴奋性变化的影响因素。

二、实验原理兴奋性是指生物体或生物组织对刺激产生反应的能力。

在神经肌肉系统中，兴奋性表现为神经纤维对电刺激的反应能力。

本实验通过观察蟾蜍坐骨神经腓肠肌标本在不同刺激条件下的兴奋性变化，分析影响兴奋性的因素。

三、实验材料1. 蟾蜍坐骨神经腓肠肌标本2. RM6240多道生理信号采集处理系统3. 换能器4. 电刺激器5. 记录纸和铅笔6. 生理盐水四、实验步骤1. 将蟾蜍坐骨神经腓肠肌标本置于生理盐水中，确保标本湿润。

2. 将换能器固定在腓肠肌上，连接RM6240多道生理信号采集处理系统。

3. 调整电刺激器，设置不同的刺激强度和频率。

4. 分别记录不同刺激条件下腓肠肌的收缩情况。

5. 分析兴奋性变化的影响因素。

五、实验结果与分析1. 不同刺激强度对兴奋性的影响在实验中，我们设置了不同强度的刺激，观察腓肠肌的收缩情况。

结果显示，随着刺激强度的增加，腓肠肌的收缩幅度逐渐增大。

这说明兴奋性与刺激强度呈正相关。

2. 不同刺激频率对兴奋性的影响在实验中，我们设置了不同的刺激频率，观察腓肠肌的收缩情况。

结果显示，随着刺激频率的增加，腓肠肌的收缩频率逐渐增加，但收缩幅度逐渐减小。

这说明兴奋性与刺激频率呈正相关，但存在一个最佳刺激频率。

3. 神经肌肉接头兴奋传递与骨骼肌兴奋的关系在实验中，我们观察到神经肌肉接头兴奋传递和骨骼肌兴奋之间存在一定的时序关系。

当神经冲动到达神经肌肉接头时，会引发终板电位，进而引起肌肉收缩。

这说明神经肌肉接头兴奋传递是骨骼肌兴奋的先导。

六、实验讨论1. 本实验结果表明，兴奋性与刺激强度、频率等因素密切相关。

在实际应用中，应根据具体情况选择合适的刺激条件，以提高实验效果。

2. 本实验所采用的蟾蜍坐骨神经腓肠肌标本具有较好的兴奋性，适合进行兴奋性实验研究。

3. 在实验过程中，要注意标本的湿润程度，避免标本干燥导致实验结果不准确。

人体解剖生理学实验指导书（供中药学、生物医学工程专业、生物技术使用）中药学教学部重庆邮电学院生物信息学院2004年01月前言解剖生理学实验指导是规范和考查解剖生理学实验教学的主要依据。

通过实验课来了解人体各器官和系统的基本功能，掌握生理学实验的基本技术操作和了解生理学知识获得的方法，验证和巩固生理学的基本理论。

在实验过程中培养学生对科学工作的严肃态度、严密的工作方法和实事求是的工作作风。

通过实验还要求逐步培养客观地对事物进行观察、比较、分析、综合的能力和独立思考并解决实际问题的能力。

本实验指导是在中药学、生物医学工程等专业开设解剖生理学实验课的基础上加以归纳总结完成的，充分结合实验室现有的实验设备条件和建设规划，实验性质涵盖验证性、综合性和设计性三种类型。

对所开实验项目的具体目的、实验材料、实验操作的基本步骤、结果及报告等提出了具体要求。

可满足中药学、生物医学工程及生物技术等专业对人体解剖生理学实验教学的要求。

本实验指导由闫光凡、陈玉英老师共同编写完成。

由于初次编写，经验不足，加之时间仓促，故难免存在错误或不足之处，希望各位老师和同学们在使用过程中，提出宝贵意见或建议，以便修正和进一步完善。

生物信息学院中药学教学部闫光凡陈玉英编著2004年01月目录绪言 1附一实验动物的基本操作 2附二生理实验中任氏液及台氏液的配制 5附三解剖生理学实验常用器械及使用方法 6附四生理学实验常用仪器设备10 第一节生物信号特性及处理技术10 第二节微机生物信号采集处理系统15 第三节RM6240多道生理信号采集处理系统16 实验一观察人体口腔上皮细胞20 实验二基本组织22 实验三坐骨神经腓肠肌的制备24 实验四不同强度和频率的刺激对肌肉收缩的影响27 实验五神经的干动作电位29 实验六运动系统模型及标本观察30 实验七循环系统(一)-脉搏、心音听诊和血压测定34实验八循环系统(二)-解剖及模型观察36 实验九神经系统模型观察38 实验十消化系统和呼吸系统结构及模型观察41 实验十一感觉器官（眼、耳的结构等）43 实验十二泌尿生殖系统结构及模型观察45 实验十三肺功能的测定47 实验十四期前收缩与代偿间歇49 实验十五小肠平滑肌的生理特性52 实验十六反射时的测定、反射弧的分析54 实验十七影响尿生成的因素55 实验十八ABO血型鉴定及系统模型的观察56绪言一、生理学实验的目的通过实验课来了解人体各器官和系统的基本功能，掌握生理学实验的基本技术操作和了解生理学知识获得的方法，验证和巩固生理学的基本理论。
