信号的采集与处理概要

MATLAB仿真信号的相位调制与解调专业：通信与信息系统姓名：赵*学号:*********指导老师：****教授摘要Psk调制是通信系统中最为重要的环节之一，Psk调制技术的改进也是通信系统性能提高的重要途径。

本文首先分析了数字调制系统的基本调制解调方法，然后，运用Matlab及附带的图形仿真工具——Simulink设计了这几种数字调制方法的仿真模型。

通过仿真，观察了调制解调过程中各环节时域和频域的波形，并结合这几种调制方法的调制原理，跟踪分析了各个环节对调制性能的影响及仿真模型的可靠性。

最后，在仿真的基础上分析比较了各种调制方法的性能，并通过比较仿真模型与理论计算的性能，证明了仿真模型的可行性。

另外，本文还利用Matlab的图形用户界面（GUI）功能为仿真系统设计了一个便于操作的人机交互界面，使仿真系统更加完整，操作更加方便。

关键词：数字调制；分析与仿真；Matlab；Simulink；PSK；QPSK；1.数字调制技术 (2)2.PSK调制系统 (3)2.1 QPSK调制部分，原理框图如图七所示 (6)2.2 QPSK解调部分，原理框图如图八所示： (8)3.用Simulink实现PSK调制 (9)3.1 2PSK仿真 (9)3.1.1调制 (9)3.1.2 解调仿真 (12)3.2 QPSK仿真 (13)3.2.1 QPSK调制框图 (13)参考文献 (18)1.数字调制技术通信按照传统的理解就是信息的传输与交换。

在当今信息社会，通信则与遥感，计算技术紧密结合，成为整个社会的高级“神经中枢”。

没有通信，人类社会是不可想象的。

一般来说，社会生产力水平要求社会通信水平与之相适应。

若通信水平跟不上，社会成员之间的合作程度就受到限制。

可见，通信是十分重要的。

通信传输的消息是多种多样的，可以是符号的，文字的，数据和图像的等等。

各种不同的消息可以分为两类：一类称为离散消息；另一类称为连续消息。

离散消息的状态是可数的或离散的，比如符号，文字或数据等。

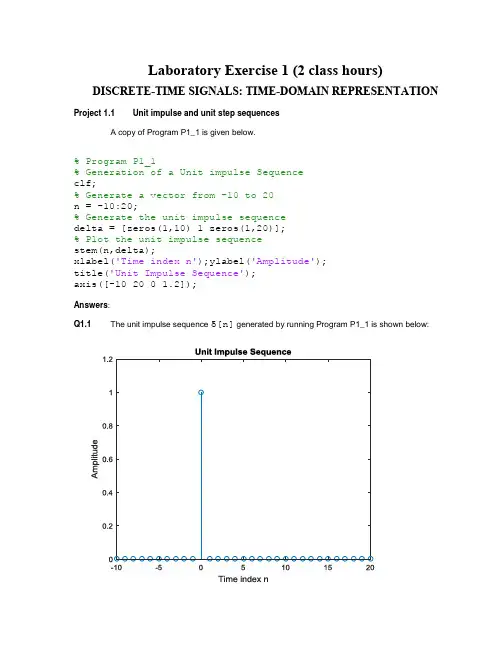

Laboratory Exercise 1 (2 class hours) DISCRETE-TIME SIGNALS: TIME-DOMAIN REPRESENTATION Project 1.1 Unit impulse and unit step sequencesA copy of Program P1_1 is given below.% Program P1_1% Generation of a Unit impulse Sequenceclf;% Generate a vector from -10 to 20n = -10:20;% Generate the unit impulse sequencedelta = [zeros(1,10) 1 zeros(1,20)];% Plot the unit impulse sequencestem(n,delta);xlabel('Time index n');ylabel('Amplitude');title('Unit Impulse Sequence');axis([-10 20 0 1.2]);Answers:Q1.1The unit impulse sequence δ[n] generated by running Program P1_1 is shown below:Q1.2The modified Program P1_1 to generate a delayed unit sample sequence δd[n]with a delay of 11 samples is given below along with the sequence generated by running this program.% Program Q1.2% Generation of a Unit impulse Sequence with a delay of 11 samplesclf;n = -10:20;delta = [zeros(1,21) 1 zeros(1,9)];stem(n,delta);xlabel('Time index n');ylabel('Amplitude');title('Unit Impulse Sequence with a delay of 11 samples');axis([-10 20 0 1.2]);Q1.3The modified Program P1_1 to generate a unit step sequence u[n]is given below along with the sequence generated by running this program.% Program Q1.3% Generation of a unit step sequenceclf;n = -10:20;delta = [zeros(1,10),ones(1,21)];stem(n,delta);xlabel('Time index n');ylabel('Amplitude');title('Unit Step Sequence');axis([-10 20 0 1.2]);Q1.4The modified Program P1_1 to generate a unit step sequence ud[n] with an advance of 7 samples is given below along with the sequence generated by running this program.% Program Q1.4% Generation of a unit step sequence with an advance of 7 samplesclf;n = -10:20;delta = [zeros(1,17),ones(1,14)];stem(n,delta);xlabel('Time index n');ylabel('Amplitude');title('Unit Step Sequence with an advance of 7 samples');axis([-10 20 0 1.2]);Project 1.2 Exponential signalsA copy of Programs P1_2 and P1_3 are given below.% Program P1_2% Generation of a complex exponential sequence clf;c = -(1/12)+(pi/6)*i;K = 2;n = 0:40;x = K*exp(c*n);subplot(2,1,1);stem(n,real(x));xlabel('Time index n');ylabel('Amplitude'); title('Real part');subplot(2,1,2);stem(n,imag(x));xlabel('Time index n');ylabel('Amplitude'); title('Imaginary part');% Program P1_3% Generation of a real exponential sequenceclf;n = 0:35; a = 1.2; K = 0.2;x = K*a.^n;stem(n,x);xlabel('Time index n');ylabel('Amplitude');Answers:Q1.5The complex-valued exponential sequence generated by running Program P1_2 is shown below:Q1.6The purpose of the operator real is: Complex real part.确定一个复数或矩阵的实部；The purpose of the operator imag is: Complex image part. 确定一个复数或矩阵的虚部.Q1.7The purpose of the command subplot is:Create axes in tiled positions.（将图形窗口分成多个矩形窗格来显示多个图形）Q1.8The real-valued exponential sequence generated by running Program P1_3 is shown below:Q1.9The difference between the arithmetic operators ^ and .^ is : ^数值乘方，而.^矩阵乘方。

fft计算mat信号的频率概述及解释说明1. 引言1.1 概述本文主要讨论了FFT（Fast Fourier Transform）算法在计算MAT信号的频率上的应用。

MAT信号是一个包含时间和振幅信息的数据集，它可以代表各种实际场景中的信号，如声音、图像、电力等。

通过使用FFT算法，我们能够有效地将MAT信号从时域转换到频域，在频域中分析与解释其频率特征。

1.2 文章结构文章分为五个部分进行论述。

首先，本文将针对FFT基础知识进行介绍，包括频率和频谱的概念以及FFT算法的概要说明。

接着，我们会探讨MAT信号的特点并分析其对FFT计算的影响。

然后，本文将详细描述FFT计算MAT信号的步骤，包括数据预处理、快速傅里叶变换过程以及频谱分析和结果解释等内容。

紧接着，在第四部分，我们将通过示例MAT信号数据集来展示如何应用FFT算法进行计算，并对结果进行详细分析和解释。

最后，在结论部分，我们将总结本文所介绍的FFT计算MAT信号频率的概述及说明，并对未来研究方向提出展望与建议。

1.3 目的本文的目的在于向读者介绍FFT算法在计算MAT信号频率方面的重要性和实用性。

通过阐述MAT信号和FFT算法的基础知识，以及详细描述FFT计算MAT 信号的步骤和解释频谱分析结果，读者将能够理解如何应用FFT算法来获取MAT信号中的频率特征，并且能够应用到各种实际场景中。

同时，本文也为未来研究方向提供了一些建议与展望。

2. FFT基础知识：2.1 频率和频谱：频率是指一个周期性信号中重复出现的次数。

在时域上，频率表示信号在单位时间内发生变化的速度。

频谱是频率分析的结果，可以将一个信号分解成一组具有不同幅值和相位的正弦波成分。

2.2 FFT算法概述：FFT全称为快速傅里叶变换（Fast Fourier Transform）。

它是一种高效的计算离散傅里叶变换（Discrete Fourier Transform）的算法。

通过使用FFT算法，我们可以将时域信号转换为频域信号，并得到信号在不同频率下的能量贡献。

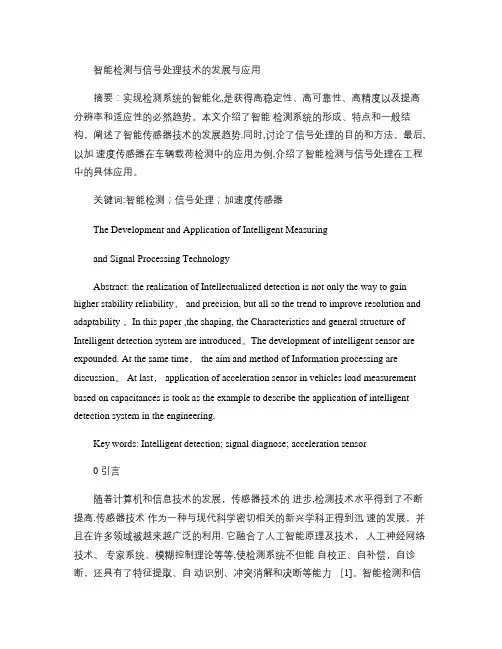

智能检测与信号处理技术的发展与应用摘要：实现检测系统的智能化,是获得高稳定性、高可靠性、高精度以及提高分辨率和适应性的必然趋势。

本文介绍了智能检测系统的形成、特点和一般结构，阐述了智能传感器技术的发展趋势.同时,讨论了信号处理的目的和方法。

最后,以加速度传感器在车辆载荷检测中的应用为例,介绍了智能检测与信号处理在工程中的具体应用。

关键词:智能检测；信号处理；加速度传感器The Development and Application of Intelligent Measuringand Signal Processing TechnologyAbstract: the realization of Intellectualized detection is not only the way to gain higher stability reliability， and precision, but all so the trend to improve resolution and adaptability 。

In this paper ,the shaping, the Characteristics and general structure of Intelligent detection system are introduced。

The development of intelligent sensor are expounded. At the same time， the aim and method of Information processing are discussion。

At last， application of acceleration sensor in vehicles load measurement based on capacitances is took as the example to describe the application of intelligent detection system in the engineering.Key words: Intelligent detection; signal diagnose; acceleration sensor0 引言随着计算机和信息技术的发展，传感器技术的进步,检测技术水平得到了不断提高.传感器技术作为一种与现代科学密切相关的新兴学科正得到迅速的发展，并且在许多领域被越来越广泛的利用. 它融合了人工智能原理及技术，人工神经网络技术、专家系统、模糊控制理论等等,使检测系统不但能自校正、自补偿，自诊断，还具有了特征提取、自动识别、冲突消解和决断等能力［1]。

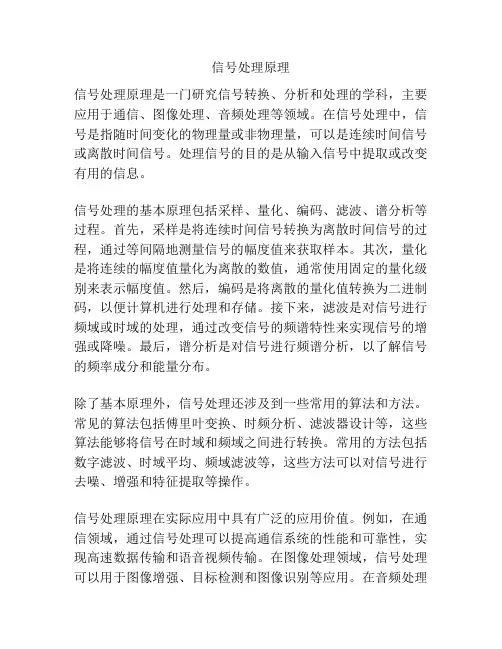

信号处理原理信号处理原理是一门研究信号转换、分析和处理的学科，主要应用于通信、图像处理、音频处理等领域。

在信号处理中，信号是指随时间变化的物理量或非物理量，可以是连续时间信号或离散时间信号。

处理信号的目的是从输入信号中提取或改变有用的信息。

信号处理的基本原理包括采样、量化、编码、滤波、谱分析等过程。

首先，采样是将连续时间信号转换为离散时间信号的过程，通过等间隔地测量信号的幅度值来获取样本。

其次，量化是将连续的幅度值量化为离散的数值，通常使用固定的量化级别来表示幅度值。

然后，编码是将离散的量化值转换为二进制码，以便计算机进行处理和存储。

接下来，滤波是对信号进行频域或时域的处理，通过改变信号的频谱特性来实现信号的增强或降噪。

最后，谱分析是对信号进行频谱分析，以了解信号的频率成分和能量分布。

除了基本原理外，信号处理还涉及到一些常用的算法和方法。

常见的算法包括傅里叶变换、时频分析、滤波器设计等，这些算法能够将信号在时域和频域之间进行转换。

常用的方法包括数字滤波、时域平均、频域滤波等，这些方法可以对信号进行去噪、增强和特征提取等操作。

信号处理原理在实际应用中具有广泛的应用价值。

例如，在通信领域，通过信号处理可以提高通信系统的性能和可靠性，实现高速数据传输和语音视频传输。

在图像处理领域，信号处理可以用于图像增强、目标检测和图像识别等应用。

在音频处理领域，信号处理可以用于音频噪声去除、音频压缩和音频特征提取等任务。

总之，信号处理原理是一门基础而重要的学科，对于现代科技和工程领域具有重要的意义。

通过理解信号处理原理，可以更好地理解信号的特性和处理方法，为相关领域的应用和研究提供基础支持。

基于MATLAB的心音信号处理概要心音信号是人体心脏收缩和舒张过程中产生的声音信号。

通过对心音信号的处理和分析，可以匡助医生了解患者的心脏健康状况，诊断心脏疾病，并进行治疗和监测。

本文将介绍基于MATLAB的心音信号处理的概要，包括信号采集、预处理、特征提取和分类识别等方面。

一、信号采集心音信号的采集通常使用心电图(ECG)或者听诊器等设备。

ECG是通过电极贴在患者身上，记录心脏电活动产生的电信号。

而听诊器则是将听诊头放在患者胸部，通过麦克风采集心音信号。

在MATLAB中，可以使用相应的工具箱或者第三方设备接口进行信号采集。

二、预处理心音信号采集后，通常需要进行预处理，以去除噪声和干扰，提高信号质量。

预处理的步骤包括滤波、去噪和增益调整等。

滤波可以采用低通滤波器或者带通滤波器，去除高频噪声和低频干扰。

去噪可以使用小波去噪算法或者自适应滤波算法，去除信号中的噪声。

增益调整可以根据信号的幅度范围进行放大或者缩小，以便更好地观察和分析信号。

三、特征提取心音信号的特征提取是为了从信号中提取出实用的信息，用于后续的分类和识别。

常用的特征包括时域特征、频域特征和时频域特征等。

时域特征包括心音周期、心音强度和心音时长等。

频域特征包括心音频率和心音能量等。

时频域特征则是将时域和频域特征结合起来，如短时傅里叶变换(STFT)和小波变换等。

在MATLAB 中，可以使用相应的函数和工具箱进行特征提取。

四、分类识别特征提取后，可以使用分类算法对心音信号进行分类和识别。

常用的分类算法包括支持向量机(SVM)、人工神经网络(ANN)和决策树等。

这些算法可以根据特征向量的属性，将心音信号分为正常和异常两类，或者进一步细分为不同的心脏疾病类型。

在MATLAB中，可以使用相应的函数和工具箱进行分类和识别。

总结：基于MATLAB的心音信号处理主要包括信号采集、预处理、特征提取和分类识别等步骤。

通过对心音信号的处理和分析，可以匡助医生了解患者的心脏健康状况，诊断心脏疾病，并进行治疗和监测。

信号与系统实验报告目录1. 内容概要 (2)1.1 研究背景 (3)1.2 研究目的 (4)1.3 研究意义 (4)2. 实验原理 (5)2.1 信号与系统基本概念 (7)2.2 信号的分类与表示 (8)2.3 系统的分类与表示 (9)2.4 信号与系统的运算法则 (11)3. 实验内容及步骤 (12)3.1 实验一 (13)3.1.1 实验目的 (14)3.1.2 实验仪器和设备 (15)3.1.4 实验数据记录与分析 (16)3.2 实验二 (16)3.2.1 实验目的 (17)3.2.2 实验仪器和设备 (18)3.2.3 实验步骤 (19)3.2.4 实验数据记录与分析 (19)3.3 实验三 (20)3.3.1 实验目的 (21)3.3.2 实验仪器和设备 (22)3.3.3 实验步骤 (23)3.3.4 实验数据记录与分析 (24)3.4 实验四 (26)3.4.1 实验目的 (27)3.4.2 实验仪器和设备 (27)3.4.4 实验数据记录与分析 (29)4. 结果与讨论 (29)4.1 实验结果汇总 (31)4.2 结果分析与讨论 (32)4.3 结果与理论知识的对比与验证 (33)1. 内容概要本实验报告旨在总结和回顾在信号与系统课程中所进行的实验内容，通过实践操作加深对理论知识的理解和应用能力。

实验涵盖了信号分析、信号处理方法以及系统响应等多个方面。

实验一：信号的基本特性与运算。

学生掌握了信号的表示方法，包括连续时间信号和离散时间信号，以及信号的基本运算规则，如加法、减法、乘法和除法。

实验二：信号的时间域分析。

在本实验中，学生学习了信号的波形变换、信号的卷积以及信号的频谱分析等基本概念和方法，利用MATLAB工具进行了实际的信号处理。

实验三：系统的时域分析。

学生了解了线性时不变系统的动态响应特性，包括零状态响应、阶跃响应以及脉冲响应，并学会了利用MATLAB进行系统响应的计算和分析。

数字信号处理的基础原理数字信号处理是一种将连续的模拟信号转换为离散的数字信号的技术，通过对数字信号进行处理，可以实现信号的增强、滤波、压缩、编解码等操作，广泛应用于通信、音视频处理、生物医学等领域。

数字信号处理的基础原理主要包括采样、量化和编码三个方面。

首先，采样是指将连续的模拟信号在时间轴方向上进行等间隔的取样。

采样的频率称为采样率，通常以赫兹（Hz）为单位。

根据奈奎斯特采样定理，要保证没有失真地恢复原始信号，采样频率必须大于信号的最高频率的两倍。

低于这个频率会导致混叠现象出现，使信号无法准确还原。

因此，采样是数字信号处理的第一步，决定了后续处理的有效性。

其次，量化是将连续的模拟信号的幅度值转换为一系列离散的数字值的过程。

量化的主要目的是将模拟信号的无限连续值表示为有限个离散级别，常用的量化方式有线性量化和非线性量化。

线性量化是根据一定的分辨率将模拟信号幅度值映射到最接近的数字值，分辨率越高，量化误差越小，但需要更多的存储空间。

非线性量化则是根据幅度值进行非线性映射，通常会伴随着失真现象，但在某些应用中却能提高信号的动态范围。

最后，编码是将量化后的数字信号通过编码方式转换为二进制数字序列的过程。

编码可以是无损的，也可以是有损的。

无损编码能够准确还原原始信号，但需要更多的存储空间；而有损编码能够通过牺牲一定的信息质量来减小数据量，提高传输效率。

常见的编码方式有脉冲编码调制（PCM）、差分编码调制（DM）、自适应差分脉冲编码调制（ADPCM）等。

在数字信号处理中，以上三个基础原理密不可分，采样决定了离散信号的时间域特性，量化影响了信号的幅度精度，编码则决定了信号的压缩效率和传输质量。

通过理解和熟练掌握数字信号处理的基础原理，可以更好地应用于实际工程中，实现对信号的高效处理和利用。

数字信号处理技术的不断发展和完善将为各行各业带来更多的应用可能性，带来更多的技术突破和创新。

浅谈奈奎斯特频率采样和压缩感知信息技术的飞速发展使得人们对信息的需求量剧增。

现实世界的模拟化和信号处理工具的数字化决定了信号采样是从模拟信源获取数字信息的必经之路。

在信号和图像处理领域，凡是涉及到计算机作为处理工具的场合，所面临的首要问题就是模拟信号的数字化问题，然后再对得到的离散的样本进行各种处理。

连续信号转化为离散的数字化信号的过程称为采样。

对模拟信号采样所得的离散数字信号能否代表并恢复成原来的连续模拟信号呢？如能恢复应具备什么样的条件呢？这个问题直接关系到是否可以用数字处理工具和数字化的方法处理模拟信号。

一奈奎斯特频率采样奈奎斯特采样定理给我们提供了如何采样的重要理论基础。

它指出，如果信号是带限的，采样速率必须达到信号带宽的两倍以上才能精确重构信号。

事实上，在音频和可视电子设备、医学图像设备、无线接收设备等设备中的所有信号采样协议都隐含了这样的限制。

奈奎斯特采样定理至出现以来一直是数字信号和图像处理领域的重要理论基础，它支撑着几乎所有的信号和图像处理过程，包括信号和图像的获取、存储、处理、传输等。

采样定理，又称香农采样定理，奈奎斯特采样定理，是信息论，特别是通讯与信号处理学科中的一个重要基本结论.E.T.Whittaker (1915年发表的统计理论),克劳德·香农与Harry Nyquist都对它作出了重要贡献。

另外,V. A. Kotelnikov 也对这个定理做了重要贡献。

采样是将一个信号（即时间或空间上的连续函数）转换成一个数值序列（即时间或空间上的离散函数）。

采样定理指出，如果信号是带限的，并且采样频率高于信号带宽的一倍，那么，原来的连续信号可以从采样样本中完全重建出来。

带限信号变换的快慢受到它的最高频率分量的限制，也就是说它的离散时刻采样表现信号细节的能力是有限的。

采样定理是指，如果信号带宽小于奈奎斯特频率（即采样频率的二分之一），那么此时这些离散的采样点能够完全表示原信号。
