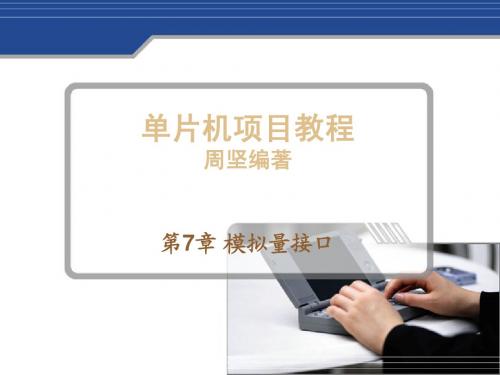

单片机模拟量接口
- 格式:ppt
- 大小:405.50 KB
- 文档页数:55
单片机的模拟电路接口设计与实现方法随着科技的不断进步,单片机作为一种集成电路,已经成为了许多嵌入式系统中不可或缺的部分。
在嵌入式系统中,单片机通过与外界模拟电路接口的设计与实现,实现了与现实世界的各种交互。
本文将介绍单片机模拟电路接口设计与实现的方法。
一、模拟电路与数字电路的区别与联系在开始介绍单片机的模拟电路接口设计与实现方法之前,让我们先了解一下模拟电路与数字电路的区别与联系。
1. 区别:模拟电路与数字电路可以从以下几个方面来区别:- 数字电路是利用数字信号进行信息传输和处理的电路,而模拟电路则是利用连续变化的模拟信号进行信息传输和处理的电路。
- 数字电路的输入和输出是离散的,而模拟电路的输入和输出是连续的。
- 数字电路处理的是离散的数字量,而模拟电路处理的是连续的模拟量。
2. 联系:尽管模拟电路与数字电路有着很大的区别,但是它们又有密切的联系:- 数字电路的设计与实现离不开模拟电路的支持,例如时钟信号的产生和稳定、电源电压的滤波等都需要模拟电路进行支持。
- 模拟电路与数字电路可以互相转换,通过模数转换器(ADC)和数模转换器(DAC)来实现。
二、单片机模拟电路接口设计方法在嵌入式系统中,单片机通常需要与各种模拟电路交互,例如传感器、运放电路、滤波电路等等。
下面将介绍单片机模拟电路接口设计的方法。
1. 了解模拟电路的特性与要求在设计单片机模拟电路接口之前,我们需要了解模拟电路的特性和要求。
对于传感器等外部模拟电路的输入信号,我们需要了解其电压范围、变化速率等等。
对于输出信号,我们需要了解其输出电流、电压范围等。
只有清楚了解了这些参数,才能设计合适的接口电路。
2. 选择合适的模拟电路接口方案根据模拟电路的特性和要求,选择合适的接口方案。
常见的接口方案包括运放电路、比较器电路、滤波电路和模数转换器等。
根据具体需求选择合适的电路方案,保证信号的准确性和稳定性。
3. 进行模拟电路的设计与调试在进行模拟电路的设计与调试时,我们需要根据具体的接口方案进行电路的设计。
单片机原理接口及应用单片机是一种集成电路芯片,包含了中央处理器、存储器和各种输入输出接口等基本组成部分。
单片机通过其接口与外部设备进行通信,实现各种应用。
1. 数字输入输出接口(Digital I/O Interface):单片机通过数字输入输出接口连接外部设备。
通过设置相应的寄存器和引脚配置,单片机可以读取外部器件的状态,并且能够控制外部器件的输出信号。
数字输入输出接口常用于连接开关、LED、蜂鸣器等设备。
2. 模拟输入输出接口(Analog I/O Interface):单片机的模拟输入输出接口可以将模拟信号转换为数字信号,或将数字信号转换为模拟信号。
通过模拟输入输出接口,单片机可以实现模拟信号的采集和输出,例如连接温度传感器、光电传感器等。
3. 串口接口(Serial Interface):串口接口是单片机与外部设备进行数据传输的重要接口。
单片机通过串口接口可以与计算机或其他单片机进行通信。
串口的通信速度和传输协议可以根据具体需求进行设置。
4. I2C总线接口(I2C bus Interface):I2C总线接口是一种常用的串行通信协议,具有多主机、多从机的特点。
单片机通过I2C总线接口可以与各种器件进行通信,如传感器、实时时钟等。
5. SPI接口(Serial Peripheral Interface):SPI接口是一种高速同步串行通信接口,常用于单片机与外部存储器、显示器和其他外设的连接。
SPI接口可以实现全双工通信,具有高速传输的优势。
6. 中断接口(Interrupt Interface):中断是单片机处理外部事件的一种方式。
通过中断接口,单片机可以响应来自外部设备的信号,并及时处理相应的事件,提高系统的实时性。
以上是单片机的一些常用接口及其应用。
不同的单片机具有不同的接口类型和功能,可以根据具体的应用需求选择合适的单片机型号。
单片机中模拟量输入与AD转换原理和技术研究单片机是一种集成电路芯片,具有处理和控制电子设备的能力。
在单片机的应用中,模拟量输入和AD转换是非常重要的技术,它们主要用于将模拟信号转换为数字信号,以便单片机进行处理和控制。
模拟量输入是指将实际的物理量信号(如温度、压力、湿度等)转换为电压或电流信号,并通过模拟输入接口输入到单片机中。
为了实现模拟量输入,通常使用传感器来感知和采集环境中的实际物理量。
传感器将物理量转换为与其相对应的电信号,然后通过电路放大和滤波等处理,将模拟信号送入单片机的模拟输入引脚。
而AD转换则是将模拟信号转换为数字信号的过程。
在单片机中,通常使用的是一种叫作模拟数字转换器(ADC)的器件。
ADC会对模拟信号进行离散化处理,将其分成若干个等幅度的区间,然后通过采样和量化的方式,将每个区间分别表示为一个数字码。
这个数字码可以被单片机读取和处理,从而实现对模拟信号的测量和控制。
在进行AD转换之前,我们需要对模拟信号进行采样。
采样是将连续的模拟信号转换为一系列离散的样本点的过程。
采样率是指每秒钟采集的样本点个数,决定了采集到的离散样本点的准确性和还原性。
在采样之后,我们需要进行量化。
量化是将采样得到的连续模拟信号转换为离散的数值的过程。
在量化过程中,会将模拟信号的幅度转换为一个预定的量化规则,通常是将其映射为一系列离散的数字值。
量化的精度常用位数来表示,例如8位、10位、12位等。
位数越高,量化的精度越高,但同时也会占用更多的存储空间和处理能力。
采样和量化完成后,就可以进行AD转换了。
在单片机中,通常使用的AD转换器是一种叫作逐次逼近型ADC的器件。
逐次逼近型ADC通过逐渐逼近模拟信号的真实值,从而得到一个尽可能准确的数字输出。
它的工作原理是通过比较待转换的模拟信号和一个内部的参考电压的大小关系,然后根据比较结果进行多次逼近,最终得到所要转换的数字结果。
除了逐次逼近型ADC,还有一种常用的ADC是成功逼近型ADC。
单片机工作原理及相关接口技术解析单片机(Microcontroller)是一种具有微处理器核心、内存、输入/输出设备及其他必要外设的集成电路芯片。
它广泛应用于各种电子设备和系统,如家电控制、汽车电子、医疗仪器等。
本文将从单片机的工作原理和相关接口技术两个角度对其进行解析。
一、单片机工作原理单片机的工作原理可以分为两个主要部分:微处理器核心和外设集成。
微处理器核心是单片机的核心组成部分,它包含中央处理器(CPU)、寄存器、指令集和时钟等关键元件。
通过时钟信号的驱动,中央处理器能够执行一条条指令,从而实现各种功能。
寄存器用于存储数据和指令,是中央处理器的重要组成部分。
指令集是一系列编程指令的集合,通过这些指令可以完成各种功能和操作。
外设集成包括内存、输入/输出设备和其他必要的外设。
内存主要用于存储程序代码和数据,包括存储器和数据RAM等。
输入/输出设备用于与外界进行数据交互,如键盘、显示器、通信接口等。
其他必要的外设可以根据具体应用需求进行扩展,如模拟/数字转换器(ADC/DAC)、定时器/计数器等。
单片机通过将内存中的程序代码和数据加载到寄存器中进行处理,然后再将处理结果输出到外设或存储器中,从而实现各种功能和任务。
通过对输入设备的监测和处理,单片机可以实现对外部环境的感知和控制。
通过与其他设备的通信接口,单片机可以与其他设备进行数据交换和通信。
二、单片机的相关接口技术解析1. 数字输入/输出接口(GPIO)数字输入/输出接口是单片机最常用的接口之一,它可以将单片机与外界的数字设备进行连接。
通过GPIO接口,单片机可以监听外部的输入信号,如开关状态、按钮按下等,同时也可以控制外部的输出信号,如LED灯、继电器等。
2. 通用异步收发器(UART)UART是单片机与串行设备进行通信的重要接口之一。
它可以将单片机的并行数据转换为串行数据,并通过电气线路与其他设备进行通信。
UART接口可以实现两个设备之间的双向数据传输,常用于串口通信,如与电脑进行通信、与传感器进行通信等。
单片机中的模拟输入输出接口设计与应用概述单片机是一种集成了处理器、存储器和各种外设功能的集成电路,广泛应用于嵌入式系统中。
在实际应用中,模拟输入输出(Analog Input/Output,简称为AI/AO)是单片机常用的功能之一。
模拟输入输出接口用于将模拟信号转换为数字信号或将数字信号转换为模拟信号,从而实现单片机与外部模拟设备的互联。
本文将介绍单片机中的模拟输入输出接口的设计与应用。
一、模拟输入输出的作用与特点1. 作用:模拟输入输出接口可将模拟量与单片机进行连接,实现模拟量信号的输入和输出,为系统提供更精确的数据。
2. 特点:- 模拟输入输出接口可以实现模拟信号与数字信号之间的转换。
- 模拟输入输出接口通常采用模数转换器(ADC)和数模转换器(DAC)实现模拟信号的采样和重构。
- 模拟输入输出接口的精度和分辨率直接影响系统的测量和控制精度。
二、模拟输入与数字输出接口的设计与应用1. 模拟输入接口设计与应用模拟输入接口常使用模数转换器(ADC)实现。
ADC将外部模拟信号转换为相应的数字信号,单片机可以通过读取数字信号来获取模拟输入量的值。
以下是模拟输入接口的设计与应用步骤:(1)选择合适的ADC型号:根据系统需求,选择合适的ADC型号。
选型时要考虑采样率、分辨率、电平范围和功耗等因素。
(2)接线:将模拟信号与ADC输入引脚相连。
通常,需要使用模拟信号调理电路(如信号调理电路和滤波器)来满足输入要求。
(3)配置寄存器:根据单片机的技术手册,配置ADC寄存器,设置采样频率、参考电压、输入通道等参数。
(4)采样和转换:通过编程,触发ADC进行采样和转换。
读取ADC结果寄存器,获取模拟输入量的数值。
(5)数据处理与应用:根据需要,对获取的模拟输入量进行进一步处理,如信号滤波、数据补偿等。
可以将模拟输入量用于系统的测量、控制、报警等功能。
2. 数字输入与模拟输出接口的设计与应用数字输入与模拟输出接口通常使用数模转换器(DAC)来实现。
