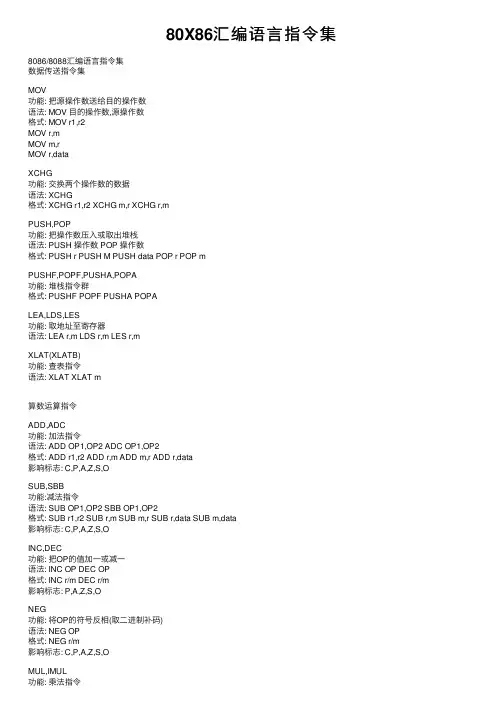

80X86汇编语⾔指令集8086/8088汇编语⾔指令集数据传送指令集MOV功能: 把源操作数送给⽬的操作数语法: MOV ⽬的操作数,源操作数格式: MOV r1,r2MOV r,mMOV m,rMOV r,dataXCHG功能: 交换两个操作数的数据语法: XCHG格式: XCHG r1,r2 XCHG m,r XCHG r,mPUSH,POP功能: 把操作数压⼊或取出堆栈语法: PUSH 操作数 POP 操作数格式: PUSH r PUSH M PUSH data POP r POP mPUSHF,POPF,PUSHA,POPA功能: 堆栈指令群格式: PUSHF POPF PUSHA POPALEA,LDS,LES功能: 取地址⾄寄存器语法: LEA r,m LDS r,m LES r,mXLAT(XLATB)功能: 查表指令语法: XLAT XLAT m算数运算指令ADD,ADC功能: 加法指令语法: ADD OP1,OP2 ADC OP1,OP2格式: ADD r1,r2 ADD r,m ADD m,r ADD r,data影响标志: C,P,A,Z,S,OSUB,SBB功能:减法指令语法: SUB OP1,OP2 SBB OP1,OP2格式: SUB r1,r2 SUB r,m SUB m,r SUB r,data SUB m,data影响标志: C,P,A,Z,S,OINC,DEC功能: 把OP的值加⼀或减⼀语法: INC OP DEC OP格式: INC r/m DEC r/m影响标志: P,A,Z,S,ONEG功能: 将OP的符号反相(取⼆进制补码)语法: NEG OP格式: NEG r/m影响标志: C,P,A,Z,S,OMUL,IMUL功能: 乘法指令语法: MUL OP IMUL OP格式: MUL r/m IMUL r/m影响标志: C,P,A,Z,S,O(仅IMUL会影响S标志)DIV,IDIV功能:除法指令语法: DIV OP IDIV OP格式: DIV r/m IDIV r/mCBW,CWD功能: 有符号数扩展指令语法: CBW CWDAAA,AAS,AAM,AAD功能: ⾮压BCD码运算调整指令语法: AAA AAS AAM AAD影响标志: A,C(AAA,AAS) S,Z,P(AAM,AAD)DAA,DAS功能: 压缩BCD码调整指令语法: DAA DAS影响标志: C,P,A,Z,S位运算指令集AND,OR,XOR,NOT,TEST功能: 执⾏BIT与BIT之间的逻辑运算语法: AND r/m,r/m/data OR r/m,r/m/data XOR r/m,r/m/data TEST r/m,r/m/data NOT r/m影响标志: C,O,P,Z,S(其中C与O两个标志会被设为0) NOT指令不影响任何标志位SHR,SHL,SAR,SAL功能: 移位指令语法: SHR r/m,data/CL SHL r/m,data/CL SAR r/m,data/CL SAL r/m,data/CL影响标志: C,P,Z,S,OROR,ROL,RCR,RCL功能: 循环移位指令语法: ROR r/m,data/CL ROL r/m,data/CL RCR r/m,data/CL RCL r/m,data/CL影响标志: C,P,Z,S,O程序流程控制指令集CLC,STC,CMC功能: 设定进位标志语法: CLC STC CMC标志位: CCLD,STD功能: 设定⽅向标志语法: CLD STD标志位: DCLI,STI功能: 设定中断标志语法: CLI STI标志位: ICMP功能: ⽐较OP1与OP2的值语法: CMP r/m,r/m/data标志位: C,P,A,Z,OJMP功能: 跳往指定地址执⾏语法: JMP 地址JXX功能: 当特定条件成⽴则跳往指定地址执⾏语法: JXX 地址注:A: ABOVE,当C=0,Z=0时成⽴B: BELOW,当C=1时成⽴C: CARRY,当弁时成⽴ CXZ: CX寄存器的值为0(ZERO)时成⽴E: EQUAL,当Z=1时成⽴G: GREATER(⼤于),当Z=0且S=0时成⽴L: LESS(⼩于),当S不为零时成⽴N: NOT(相反条件),需和其它符号配合使⽤O: OVERFLOW,O=1时成⽴P: PARITY,P=1时成⽴PE: PARITY EVEN,P=1时成⽴PO: PARITY ODD,P=0时成⽴S: SIGN,S=1时成⽴Z: ZERO,Z=1时成⽴LOOP功能: 循环指令集语法: LOOP 地址LOOPE(Z)地址 LOOPNE(Z) 地址标志位: ⽆CALL,RET功能: ⼦程序调⽤,返回指令语法: CALL 地址 RET RET n标志位: ⽆INT,IRET功能: 中断调⽤及返回指令语法: INT n IRET标志位: 在执⾏INT时,CPU会⾃动将标志寄存器的值⼊栈,在执⾏IRET时则会将堆栈中的标志值弹回寄存器字符串操作指令集MOVSB,MOVSW,MOVSD功能: 字符串传送指令语法: MOVSB MOVSW MOVSD标志位: ⽆CMPSB,CMPSW,CMPSD功能: 字符串⽐较指令语法: CMPSB CMPSW CMPSD标志位: C,P,Z,S,OSCASB,SCASW功能: 字符串搜索指令语法: SCASB SCASW标志位: C,P,Z,S,OLODSB,LODSW,STOSB,STOSW功能: 字符串载⼊或存贮指令语法: LODSB LODSW STOSB STOSW标志位: ⽆REP,REPE,REPNE功能: 重复前缀指令集语法: REP 指令S REPE 指令S REPNE 指令S标志位: 依指令S⽽定EMC 汇编语⾔指令集符号解说：1.符号‘R’：代表⼀般⽤途寄存器中的其中⼀个。
第 3 章80X86 的指令系统和寻址方式本章主要讲授：80X86 的数据类型、寻址方式、指令格式、指令系统（数据传送指令、算术运算指令、逻辑运算指令、串操作数指令、控制转移指令、处理机指令和高级语言指令）和80486 指令等。
通过本章的学习，注意下面几方面的内容：一、掌握80X86 的数据类型；二、掌握80X86 的寻址方式；三、掌握80X86 的指令系统及它们的一些使用实例。
四、了解保护属性检查指令、高级语言指令以及Cache 管理指令等。
习题精解1 已知DS= 2000H, BX= 0100H, SI = 0002H,存储单元［20100H］〜［20103H］依次存放12 3456 78H , ［21200H］〜［21203H］依次存放2A 4C B7 65H，说明下列每条指令执行后AX寄存器的内容。
（1）MOV AX，1200H（2）MOV AX，BX（3）MOV AX，[1200H]（4）MOV AX，[BX]（5）MOV AX，[BX+1100H]（6）MOV AX，[BX + SI]（7）MOV AX，[BX][SI+1100H]参考答案：根据物理地址形成公式：物理地址=段基址x 16 +有效地址，得:1）1200H2）0100H3）4C2AH4）3412H5）4C2AH6）7856H(7) 65B7H分析：本题主要考查点是数据寻址方式，寻址方式就是指令中用于说明操作数所在地址的方法，或者是寻找操作数有效地址的方法。
包括数据寻址和转移地址寻址两大类。
80X86的数据寻址方式总结如下：（1）立即寻址方式操作数作为指令的一部分而直接写在指令中， 这种操作数称为立即数， 这种寻址方式就 称为立即数寻址方式。
注： 1、使用立即寻址的指令主要用来给寄存器赋初值，并且只能用于源操作数字段 2 、不能直接给段寄存器和标志寄存器赋予立即数。
例： MOV AL,5MOV AX,1234H MOV EAX,12345678H(2) 寄存器寻址方式操作数存放在指令规定的某个寄存器(如：对于 16 位操作数，寄存器可以是 AX ，BX ， CX DX SI ,DL ,SP 或BP;而对8位操作数，寄存器可以是AH AL ,BH, BL , CH CL , DH或DL )中。
汇编语⾔：x86汇编指令⼤全及其注意事项⽬录Part 1:instructionPart 22.1 （逻辑）运算、移位等常⽤指令2.1 （逻辑）运算、移位等常⽤指令2.2 循环移位指令2.3 数据串操作指令2.4 逻辑运算指令2.5 基于⼤⼩关系的跳转指令2.6 基于单标志位的转移指令Part 1:instruction积少成多，持续更新。
（这将会是⼀个极其漫长的过程）表格中各条指令的顺序根据笔者所认为的重要或常⽤程度进⾏排序，仅供参考。
Part 2本表格中所涉及的F是指状态寄存器，CF指进位标志位，其它以此类推。
2.1 （逻辑）运算、移位等常⽤指令这⼀部分记录汇编语⾔程序设计当中使⽤频率最⾼的⼀部分指令。
2.1 （逻辑）运算、移位等常⽤指令这⼀部分记录汇编语⾔程序设计当中使⽤频率最⾼的⼀部分指令。
指令作⽤注意事项⽰例mov dest,src传送指令1.dest和src不能同时为存储器操作数2.CS不能作为dest3.段寄存器之间不能互相传送4.⽴即数不能送⼊段寄存器mov ax,wordptr[bx+si+2]adddest,src加法指令dest,src不能同时为存储器操作数或段寄存器add ax,cx adcdest,src带进位加法指令dest=dest+src+CF,常⽤于多字节加法inc dest加⼀指令 1.此操作不影响CF的状态inc byte ptr[si]subdest,src减法指令1.dest,src的要求与add相同2.触发OF：异号相减且结果的符号为与被减数不同sub ax,cxsbbdest,src带进位减法常⽤于多字节减法dec dest减⼀指令不影响CF的状态，但其他⼏个标志位都会受到影响dec axmul dest⽆符号乘法指1.dest为字节数据，则与AL相乘，结果放⼊AX2.dest为字数据，与AX相乘结果低16位放⼊AX，⾼16位放⼊DX3.dest不能是⽴即数mul aximul dest有符号乘法细节与mul完全相同，对最⾼位的解释不同imul axdiv dest⽆符号除法1.dest为字节数据，⽤AX除以dest，商放在AL，余数放在AH2.dest为字数据，⽤低16位为AX，⾼16位为DX的双字数据除以dest，商放在AX，余数放在DXidiv dest带符号除法与⽆符号完全相同。

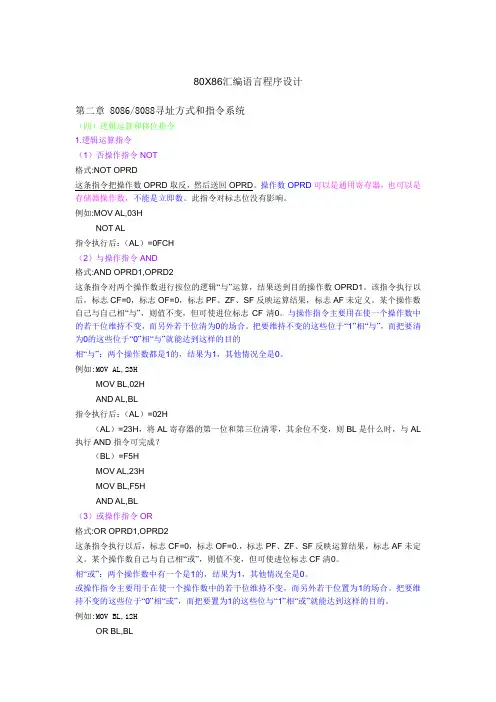

80X86汇编语言程序设计第二章 8086/8088寻址方式和指令系统（四）逻辑运算和移位指令1.逻辑运算指令（1）否操作指令NOT格式:NOT OPRD这条指令把操作数OPRD取反，然后送回OPRD。
操作数OPRD可以是通用寄存器，也可以是存储器操作数，不能是立即数。
此指令对标志位没有影响。
例如:MOV AL,03HNOT AL指令执行后：（AL）=0FCH（2）与操作指令AND格式:AND OPRD1,OPRD2这条指令对两个操作数进行按位的逻辑“与”运算，结果送到目的操作数OPRD1。
该指令执行以后，标志CF=0，标志OF=0，标志PF、ZF、SF反映运算结果，标志AF未定义。
某个操作数自己与自己相“与”，则值不变，但可使进位标志CF清0。
与操作指令主要用在使一个操作数中的若干位维持不变，而另外若干位清为0的场合。
把要维持不变的这些位于“1”相“与”，而把要清为0的这些位于“0”相“与”就能达到这样的目的相“与”：两个操作数都是1的，结果为1，其他情况全是0。
例如:MOV AL,23HMOV BL,02HAND AL,BL指令执行后：（AL）=02H（AL）=23H，将AL寄存器的第一位和第三位清零，其余位不变，则BL是什么时，与AL 执行AND指令可完成？（BL）=F5HMOV AL,23HMOV BL,F5HAND AL,BL（3）或操作指令OR格式:OR OPRD1,OPRD2这条指令执行以后，标志CF=0，标志OF=0.，标志PF、ZF、SF反映运算结果，标志AF未定义。
某个操作数自己与自己相“或”，则值不变，但可使进位标志CF清0。
相“或”：两个操作数中有一个是1的，结果为1，其他情况全是0。
或操作指令主要用于在使一个操作数中的若干位维持不变，而另外若干位置为1的场合。
把要维持不变的这些位于“0”相“或”，而把要置为1的这些位与“1”相“或”就能达到这样的目的。
例如:MOV BL,12HOR BL,BL（BL）=12H CF=0（4）异或操作指令XOR格式:XOR OPRD1,OPRD2相“异或”：两个操作数，一个是0，一个是1，则为1；两个都为1，则为0；两个都为0，则为0。
（完整版）（整理）《80x86汇编语言程序设计》教案及答案.《汇编语言程序设计》教案附：习题参考答案《IBM-PC汇编语言程序设计》(第2版)沈美明、温冬婵编著教案编写时间：2007年8月18日前言1.汇编语言是计算机能提供给用户的最快而又最有效的语言，也是能够利用计算机所有硬件特性并能直接控制硬件的唯一语言。
2.汇编语言程序设计是高等院校电子计算机硬、软件及应用专业学生必修的核心课程之一。
它不仅是计算机原理、操作系统等其它核心课程的必要先修课，而且对于训练学生掌握程序设计技术、熟悉上机操作和程序调试技术都有重要作用。
3.本教材共有十一章，其内容安排如下：(1).第一、二章为汇编语言所用的基础知识。
(2).第三章详细介绍80x86系列CPU的指令系统和寻址方式。
(3).第四章介绍伪操作、汇编语言程序格式及汇编语言的上机过程。
(4).第五、六章说明循环、分支、子程序结构和程序设计的基本方法。
(5).第七章说明宏汇编、重复汇编及条件汇编的设计方法。
(6).第八章叙述输入/输出程序设计方法，重点说明中断原理、中断过程及中断程序设计方式。
(7).第九章说明BIOS和DOS系统功能调用的使用方法。
(8).第十～十一章分别说明图形显示、发声及磁盘文件存储的程序设计方法，同时提供各种程序设计方法和程序实例。
附：教学参考书1.沈美明、温冬婵编著，IBM–PC汇编语言程序设计(第2版)，清华大学出版社，2001年(教材)2.沈美明、温冬婵编著，IBM–PC汇编语言程序设计，清华大学出版社，1991年3.沈美明、温冬婵编著，IBM–PC汇编语言程序设计—例题习题集，清华大学出版社，1991年6月4.沈美明、温冬婵、张赤红编著，IBM–PC汇编语言程序设计—实验教程，清华大学出版社，1992年5.周明德，微型计算机IBM PC/XT(0520系列)系统原理及应用(修订版)，清华大学出版社，19916.郑学坚、周斌，微型计算机原理及应用(第二版)，清华大学出版社，19957.王士元、吴芝芳，IBM PC/XT[长城0520] 接口技术及其应用，南开大学出版社，19908.杨素行，微型计算机系统原理及应用，清华大学出版社，19959.戴梅萼、史嘉权，微型计算机技术及应用—从16位到32位(第二版)，清华大学出版社，199610.张昆藏，IBM PC/XT微型计算机接口技术，清华大学出版社，199111.孟绍光，李维星，高档微机组成原理及接口技术(80386/80486/Pentium)，学苑出版社，199312.吴秀清，周荷琴，微型计算机原理与接口技术，中国科学技术大学出版社目录第 1 章基础知识 (5)1.1进位计数制与不同基数的数之间的转换 (5)1.2二进制数和十六进制数的运算 (6)1.3计算机中数和字符的表示 (7)1.4几种基本的逻辑运算 (7)第 2 章80X86计算机组织 (8)2.180X86微处理器 (8)2.2基于微处理器的计算机系统构成 (8)2.3中央处理机 (9)2.4存储器 (10)2.5外部设备 (11)第 3 章80X86的指令系统和寻址方式 (12)3.180X86的寻址方式 (12)3.2程序占有的空间和执行时间 (14)3.380X86的指令系统 (14)第 4 章汇编语言程序格式 (31)4.1汇编程序功能 (31)4.2伪操作 (31)4.3汇编语言程序格式 (35)4.4汇编语言程序的上机过程 (38)第 5 章循环与分支程序设计 (40)5.1循环程序设计 (40)5.2分支程序设计 (41)5.3如何在实模式下发挥80386及其后继机型的优势 (41)第 6 章子程序结构 (43)6.1子程序的设计方法 (43)6.2子程序的嵌套 (44)6.3子程序举例 (44)第7 章高级汇编语言技术 (46)7.1宏汇编 (46)7.2重复汇编 (47)7.3条件汇编 (48)第8 章输入/输出程序设计 (49)8.1I/O设备的数据传送方式 (49)8.2程序直接控制I/O方式 (50)8.3中断传送方式 (50)第9 章BIOS和DOS中断 (53)9.1键盘I/O (53)9.2显示器I/O (55)9.3打印机I/O (56)9.4串行通信口I/O (57)第10 章图形与发声系统的程序设计 (58)10.1显示方式 (58)10.2视频显示存储器 (58)10.3EGA/VGA图形程序设计 (59)10.4通用发声程序 (60)10.5乐曲程序 (61)第11 章磁盘文件存取技术 (62)11.1磁盘的记录方式 (62)11.2文件代号式磁盘存取 (63)11.3字符设备的文件代号式I/O (64)11.4BIOS磁盘存取功能 (65)附录：《IBM—PC汇编语言程序设计》习题参考答案 (66) 第一章.习题 (66)第二章.习题 (67)第三章.习题 (68)第四章.习题 (81)第五章.习题 (86)第六章.习题 (104)第七章.习题 (117)第八章.习题 (124)第九章.习题 (129)第十章.习题 (132)第十一章.习题 (143)第 1 章基础知识【教学目的】本章内容是本课程的基础，通过本章学习，使学生明确汇编语言程序设计的学科性质、基本内容和学习意义，掌握数制的转换、数据的编码，了解本门课程的教学要求和学习方法。
