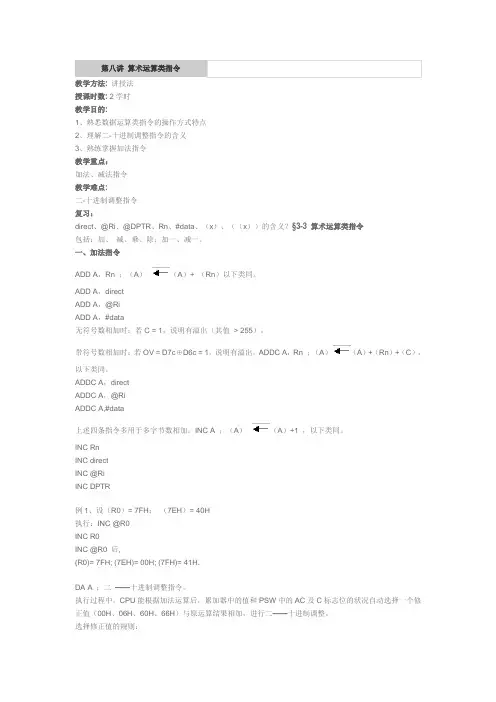

第八讲算术运算类指令
教学方法:讲授法
教学目的:
1、熟悉数据运算类指令的操作方式特点
2、理解二-十进制调整指令的含义
3、熟练掌握加法指令
教学重点、难点：
加法、减法指令、二-十进制调整指令
无条件转移指令的应用
主要教学内容（提纲）：
一、数据运算类指令的操作方式特点
二、算术运算类指令
三、逻辑运算类指令
复习：
direct、@Ri、@DPTR、Rn、#data、（x）、（（x））的含义？
讲授要点
§3-3 算术运算类指令
包括：加、减、乘、除；加一、减一。
一、加法指令
ADD A，Rn ；（A）（A）+ （Rn）以下类同。
ADD A，direct
ADD A，@Ri
ADD A，#data
无符号数相加时：若C = 1，说明有溢出（其值> 255）。
带符号数相加时：若OV = D7c⊕D6c = 1，说明有溢出。
ADDC A，Rn ；（A）（A）+（Rn）+（C），以下类同。
ADDC A，direct
ADDC A，@Ri
ADDC A,#data
上述四条指令多用于多字节数相加。
INC A ；（A）（A）+1 ，以下类同。
INC Rn
INC direct
INC @Ri
INC DPTR
例1、设（R0）= 7FH；（7EH）= 40H
执行：INC @R0
INC R0
INC @R0 后,
(R0)= 7FH; (7EH)= 00H; (7FH)= 41H.
DA A ；二——十进制调整指令。
执行过程中，CPU能根据加法运算后，累加器中的值和PSW中的AC及C标志位的状况自动选择一个修正值（00H、06H、60H、66H）与原运算结果相加，进行二——十进制调整。
选择修正值的规则：
（A3 ~ 0）> 9时或（AC）= 1时，（A3 ~ 0）（A3 ~ 0）+6
（A7 ~ 4）> 9 或（C） = 1时，（A7 ~ 4）（A7 ~ 4）+ 6
例2、设（A）= 56H 为56的压缩的BCD码数，（R3）= 67H，（CY）=1
执行ADDC A，R3
DA A
结果为：124
注意：1）DA指令只能跟在加法指令后面使用；
2）调整前参与运算的两数是BCD码数；
3）DA指令不能与减法指令配对使用，但可以实现对A中压缩BCD
减一操作。
例3、设（A）=30H（压缩BCD码数），执行：
ADD A，#99H
DA A
后，便实现了30 －1 = 29的操作。
例4、两个4位BCD码相加，一个存放在（31H）（30H）；另一个存放在
（33H）（32H）；和数拟回存在（31H）（30H）中，试编程实现之。
解：MOV R0，#30H
MOV R1，#32H
MOV A，@R0
ADD A，@R1
DA A
MOV @R0，A
INC R0
INC R1
MOV A，@R0
ADDC A，@R1
DA A
MOV @R0，A
二、减法指令
SUBB A，Rn ；（A）（A）－（Rn）－（C），以下类同。
SUBB A，direct
SUBB A，@Ri
SUBB A，#data
注意：减法之前先清零C。
DEC A ；（A）（A）－1 ，以下类同。
DEC Rn
DEC @Ri
DEC direct
例5、设（R0）=7FH，在内RAM中，（7EH）=00H，（7FH）=40H 执行：DEC @R0
DEC R0
DEC @R0
结果为：（R0）= 7EH，（7EH）=0FFH，（7FH）=3FH。
三、乘法和除法指令
乘法：
MUL AB ；（A）×（B），积的低8位在A中，积的高8位在B中；
C总为0。
除法：
DIV AB ；（A）÷（B），商在A中，余数在B中。
若（B）= 0 ，则结果不定，（OV）= 1，（C）= 0。
例6、试将A中的二进制数转换为3位BCD码，其中，百位数存放于31H单元，十位数和个位数压缩后存于30H单元中。
解；MOV B，#100
DIV AB
MOV 31H，A
MOV A，#10
XCH A，B
DIV AB
SWAP A
ADD A，B
MOV 30H，A
§3-4 逻辑操作类指令
共分两大类：单字节逻辑操作，双字节逻辑操作，共24条。
一、单字节逻辑操作指令
CLR A ；（A）0
CPL A A中8位按位求反。
循环左移、右移指令：
RL A
RLC A
RR A
RRC A
注：左移一位相当于乘2；右移一位相当于除2。
二、双字节逻辑操作指令
“与操作”：
ANL A，Rn ；（A）（A）∧（Rn），以下类同。
ANL A，direct
ANL A，@Ri
ANL A，#data
ANL direct，A
ANL direct，#data
例1、（P1）= 35H，使其高4位输出0，低4位不变。
解；ANL P1，#0FH
此做法称为“屏蔽”位。
“或操作”：
ORL A，Rn ；（A）（A）∨（Rn），以下类同。
ORL A，direct
ORL A，@Ri
ORL A，#data
ORL direct，A
ORL direct，#data
例2、将A中的低3位送入P1中，并且保持P1中高5位不变。
ANL A，#07H
ANL P1，#0F8H
ORL P1，A ；（P1）= P17P16P15P14P13A2A1A0
这称为“数位组合”。
“异或操作”：
XRL A，Rn ；（A）（A）⊕（Rn），以下类同。
XRL A，direct
XRL A，@Ri
XRL A，#data
XRL direct，A
XRL direct，#data
例3、设（P1）= 0B4H = 10110100B，执行：
XRL P1，#00110001B
结果按# 0 0 1 1 0 0 0 1 取反，即：
（P1）= 1 0 0 0 0 1 0 1 B = 85H
这称为“指定位取反”。
在上述ANL、ORL、XRL操作中，用于端口操作时，无论P0 ~ P3是第一，还是第二操作数，都遵循“读—修改—写”端口锁存器的操作。
小结：算术运算类指令都有哪些类型？
逻辑操作分为哪两类操作？
循环移位指令每执行一次，移几位？ANL、ORL、XRL指令有哪些使用技巧。
