九年级物理全册：第3节电磁铁电磁继电器精选练习一、夯实基础1．（2019 邵阳）在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】C【解析】A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B 端是S极，故A正确；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，故B正确；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，故C错误；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，故D正确。
2．(2019 菏泽)下列电器中，利用电流热效应工作的是（）A．电风扇B．电暖气C．电视机D．电磁继电器【答案】B【解析】电流流过导体时，导体要发热，这种现象是电流的热效应。
发生电流的热效应时，电能转化为内能。
A、电风扇的电动机工作时主要把电能转化为机械能，不是利用电流热效应工作的，故A不符合题意；B、电暖气工作时把电能转化为内能，是利用电流热效应工作的，故B符合题意；C、电视机主要是把电能转化为光能和声能，不是利用电流热效应工作的，故C不符合题意；D、电磁继电器主要利用了电流的磁效应工作的，故D不符合题意。
3．（2019 娄底）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小【答案】D【解析】（1）根据安培定则可知，电磁铁的左端为N极，右端为S极，根据磁极间的相互作用可知，右侧的小磁针将会逆时针旋转，故AB错误；（2）闭合开关S1和S2，使滑片P向左滑动，电阻变小，电流变大，磁场的磁性增强，巨磁电阻的阻值减小，电路电流变大，所以指示灯的亮度会变亮，故C错误。
20.3 电磁铁电磁继电器同步练习一．选择题1．如图所示，电磁铁的B端有一个可自由转动的小磁针，闭合开关，小磁针静止时N极水平向右。
则下列说法正确的是（）A．电磁铁的A端为N极B．利用这一现象所揭示的原理可制成的设备是发电机C．电源的右端是正极D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．在学习了电生磁知识后，小明制作了一个简易的电磁铁，如图，他制作完成后发现可以吸引大头针，他想使电磁铁的吸引能力更强些，下列方法不可行的是（）A．钢钉上增加线圈匝数B．电池正负极对调C．滑动变阻器滑片向右移D．串联一节干电池4．如图为一款“智能照明灯”的电路，灯L天暗时自动发光天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。
说法正确的是（）A．电磁继电器利用电磁感应原理工作B．R2的阻值随光照强度的增大而增大C．当光照强度增大时，电压表示数增大D．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间5．如图是一种水位自动报警的原理图。
当水位低于A点时，工作电路绿灯亮；到达A点时，衔铁被吸下，工作电路红灯亮电铃响。
某水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。
下列做法中合理的是（）A．增加工作电路的电源电压B．增加控制电路的电源电压C．减少电磁铁线圈的匝数D．更换弹性更强的弹簧6．如图所示，当滑动变阻器的滑片向左移动时，电磁铁中的磁性将（）A．变大B．变小C．不变D．无法判断7．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b 端滑动过程中，会出现的现象是（）A．电流表示数变小，弹簧长度变短B．电流表示数变小，弹簧长度变长C．电流表示数变大，弹簧长度变短D．电流表示数变大，弹簧长度变长8．如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，下列分析不正确的是（）A．滑动变阻器滑片P向右移动时，电磁铁的磁性减弱B．电磁铁的右端是N极C．条形磁铁所受的静摩擦力变小D．若想增大条形磁铁所受的摩擦力，可以增加电源电压9．如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。

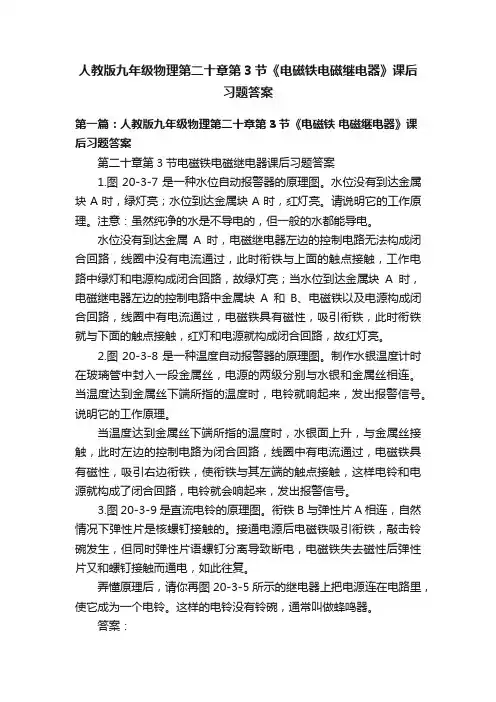

人教版九年级物理第二十章第3节《电磁铁电磁继电器》课后习题答案第一篇：人教版九年级物理第二十章第3节《电磁铁电磁继电器》课后习题答案第二十章第3节电磁铁电磁继电器课后习题答案1.图20-3-7是一种水位自动报警器的原理图。
水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮。
请说明它的工作原理。
注意：虽然纯净的水是不导电的，但一般的水都能导电。
水位没有到达金属A时，电磁继电器左边的控制电路无法构成闭合回路，线圈中没有电流通过，此时衔铁与上面的触点接触，工作电路中绿灯和电源构成闭合回路，故绿灯亮；当水位到达金属块A时，电磁继电器左边的控制电路中金属块A和B、电磁铁以及电源构成闭合回路，线圈中有电流通过，电磁铁具有磁性，吸引衔铁，此时衔铁就与下面的触点接触，红灯和电源就构成闭合回路，故红灯亮。
2.图20-3-8是一种温度自动报警器的原理图。
制作水银温度计时在玻璃管中封入一段金属丝，电源的两级分别与水银和金属丝相连。
当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。
说明它的工作原理。
当温度达到金属丝下端所指的温度时，水银面上升，与金属丝接触，此时左边的控制电路为闭合回路，线圈中有电流通过，电磁铁具有磁性，吸引右边衔铁，使衔铁与其左端的触点接触，这样电铃和电源就构成了闭合回路，电铃就会响起来，发出报警信号。
3.图20-3-9是直流电铃的原理图。
衔铁B与弹性片A相连，自然情况下弹性片是核螺钉接触的。
接通电源后电磁铁吸引衔铁，敲击铃碗发生，但同时弹性片语螺钉分离导致断电，电磁铁失去磁性后弹性片又和螺钉接触而通电，如此往复。
弄懂原理后，请你再图20-3-5所示的继电器上把电源连在电路里，使它成为一个电铃。
这样的电铃没有铃碗，通常叫做蜂鸣器。
答案：4.法国科学家阿尔贝费尔和德国科学家彼得格林贝尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。
巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。
中小学教育教课资料第 3 节电磁铁电磁继电器知能操练提高能力提高1.以下对于电磁铁和磁感线的说法正确的选项是()A.电磁铁的磁性有无和磁性强弱能够改变B.电磁铁能永远性地保持磁性C.磁感线是真切存在的D.磁体外面的磁感线老是从 S 极出发 , 回到 N 极2.以下功能中 , 电磁继电器不可以达成的是()A.控制工作电路中电流的连续变化B.控制工作电路中电流的有无C.利用低电压、弱电流控制高电压、强电流D.远距离自动控制与操作3. (2017 ·浙江金华中考) 在研究影响电磁铁磁性强弱的要素时, 小科设计了如下图的电路, 以下有关说法不正确的选项是()A. 电磁铁 A、 B 上方都是 S 极B. 经过电磁铁 A 和 B 的电流相等C. 电磁铁 A的磁性强于电磁铁 B 的磁性D. 向右挪动滑片P, 电磁铁 A、 B 磁性都减弱4.如下图 , 闭合开关 , 将滑动变阻器的滑片 P 向右挪动时 , 弹簧测力计的示数变小。
则以下剖析正确的选项是 ()A. 电磁铁的上端为S 极B. 电源左端为“+”极C. 断开开关 , 弹簧测力计示数为零D. 若滑动变阻器的滑片P 不动 , 抽去电磁铁铁芯, 弹簧测力计示数增大5.以下图能够说明巨磁电阻的特征。
闭合开关S1、 S2并使滑片 P向左挪动 , 察看到指示灯变亮, 那么 ()A. 电磁铁左端为S 极B.巨磁电阻两头的电压变大C.巨磁电阻阻值随磁场加强而变大D.巨磁电阻阻值随磁场加强而变小中小学教育教课资料6.研究影响电磁铁磁性强弱的要素的实验中 , 小明用电池 ( 电压必定 ) 、滑动变阻器、数目许多的大头针、铁钉以及较长导线为主要器械 , 进行如下图的简略实验。
(1) 他将导线绕在铁钉上制成简略电磁铁, 并奇妙地经过来显示电磁铁磁性的强弱, 下边的实验也用这类方法的是。
( 填写字母 )A. 认识电压时 , 我们能够用水压来类比B.用光芒来描绘光经过的路径C.把敲响的音叉接触水面 , 看有没有溅起水花 , 来判断音叉有没有振动(2)连结好电路 , 使变阻器连入电路的阻值较大 , 闭合开关 , 察看到如图甲所示的情形。
电磁铁电磁继电器同步练习一、单选题1.如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为。
A. 磁性增强，由S极变为N极B. 磁性减弱，由S极变为N极C. 磁性增强，由N极变为S极D. 磁性减弱，由N极变为S极2.如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是A. 电磁铁磁性逐渐增强B. 电磁铁左端为S极C. 电磁铁周围不产生磁场D. 条形磁铁与电磁铁相互吸引3.北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥4.在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响5.如图所示的电磁铁上绕有两个线圈．要使电磁铁正常工作，正确的连接方法是A. a、b与A连接，c、d与B连接B. a、b与B连接，c、d与A连接C. a、d连接，b与A连接，c与B连接D. a、c连接，b与A连接，d与B连接6.如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭会后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变长D. 电流表示数变小，弹簧长度变短7.如图所示，下列说法正确的是A. 当断开闭合时，红灯亮B. 当断开闭合时，绿灯亮C. 当闭合断开时，绿灯亮D. 当、均闭合时，绿灯亮8.小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是A. B.C. D.9.下列有关电与磁的说法正确的是A. 磁感线是用来形象描述磁场的，在磁场中真实存在B. 电磁继电器是利用电磁铁来控制工作电路的一种开关C. 法拉第在世界上第一个发现了电与磁之间的联系D. 悬吊着的小磁针静止时N极指向地理南极附近10.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是A. 电磁铁的A端为N极B. 小磁针静止时，S极水平指向左C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D. 利用这一现象所揭示的原理可制成的设备是发电机11.如图所示的电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究A. 电流的有无对电磁铁磁场有无的影响B. 电流方向对电磁铁磁场方向的影响C. 电流大小对电磁铁磁场强弱的影响D. 线圈匝数对电磁铁磁场强弱的影响12.如图所示，闭合开关S后，只进行下列一项操作，一定能使电磁铁磁性增强的是A. 变阻器的滑片向右移动B. 变阻器的滑片向左移动C. 开关由1拨到2D. 把电源的正负极对调13.要增强电磁铁的磁性，下列措施可行的是A. 改变电流的方向B. 增大通入的电流C. 减小通入的电流D. 减少电磁铁线圈匝数14.城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是A. 正常情况下闭合，灯L亮B. 一旦井盖丢失断开，灯L即亮起，以警示行人C. 电磁铁的铁芯是永磁铁D. 灯亮时电磁铁有磁性二、填空题15.如图所示，是温度自动报警器，当温度达到______时电铃发声报警，此时电磁铁的左端是______极。
人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案学校：___________班级：___________姓名：___________考号：___________知识点回顾1.电磁铁：（1）有电流通过时有磁性，没有电流时失去磁性。
（2）电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。
2.电磁继电器：（1）定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。
（2）工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。
练习题一、选择题1．如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是（）A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压4．如图所示的电路中，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（）A．电磁铁的上端为S极B．电磁铁周围存在磁感线C．将滑动变阻器的滑片P向右滑动，电磁铁的磁性减弱D．将滑动变阻器的滑片P向左滑动，电磁铁的磁极会对调5．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，R0为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。

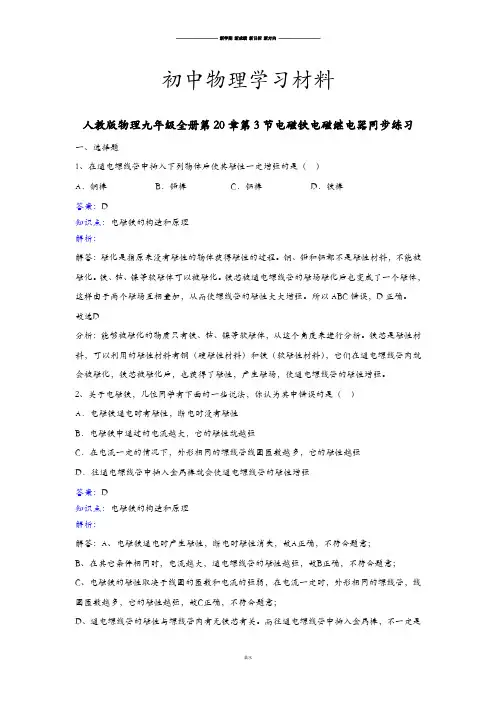

初中物理学习材料人教版物理九年级全册第20章第3节电磁铁电磁继电器同步练习一、选择题1、在通电螺线管中插入下列物体后使其磁性一定增强的是（）A．铜棒B．铅棒C．铝棒D．铁棒答案：D知识点：电磁铁的构造和原理解析：解答：磁化是指原来没有磁性的物体获得磁性的过程。
铜、铅和铝都不是磁性材料，不能被磁化。
铁、钴、镍等软磁体可以被磁化。
铁芯被通电螺线管的磁场磁化后也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。
所以ABC错误，D正确。
故选D分析：能够被磁化的物质只有铁、钴、镍等软磁体，从这个角度来进行分析。
铁芯是磁性材料，可以利用的磁性材料有钢（硬磁性材料）和铁（软磁性材料），它们在通电螺线管内就会被磁化，铁芯被磁化后，也获得了磁性，产生磁场，使通电螺线管的磁性增强。
2、关于电磁铁，几位同学有下面的一些说法，你认为其中错误的是（）A．电磁铁通电时有磁性，断电时没有磁性B．电磁铁中通过的电流越大，它的磁性就越强C．在电流一定的情况下，外形相同的螺线管线圈匝数越多，它的磁性越强D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强答案：D知识点：电磁铁的构造和原理解析：解答：A、电磁铁通电时产生磁性，断电时磁性消失，故A正确，不符合题意；B、在其它条件相同时，电流越大，通电螺线管的磁性越强，故B正确，不符合题意；C、电磁铁的磁性取决于线圈的匝数和电流的强弱，在电流一定时，外形相同的螺线管，线圈匝数越多，它的磁性越强，故C正确，不符合题意；D、通电螺线管的磁性与螺线管内有无铁芯有关。
而往通电螺线管中插入金属棒，不一定是铁芯，若是铜棒，就不会使通电螺线管的磁性增强，故D错误，符合题意。
故选D分析：电磁铁的磁性强弱的影响因素：电流的大小，线圈匝数的多少，有无铁芯．电流越大，匝数越多，有铁芯磁性越强；电磁铁的优点：磁性的有无可以由电流的通断来控制，磁性的强弱可以由电流的大小。
3、如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A．电流表示数变大，弹簧长度变长B．电流表示数变大，弹簧长度变短C．电流表示数变小，弹簧长度变短D．电流表示数变小，弹簧长度变长答案：B知识点：影响电磁铁磁性强弱的因素；欧姆定律的应用．解析：解答：电流由下方流入，则由右手螺旋定则可知，螺线管上端为N极；由于同名磁极相互排斥，异名磁极相互吸引，两磁铁同名相对，故相互排斥；当滑片P从a端向b端滑动过程中，滑动变阻器接入电路中的电阻减小，总电阻减小，由欧姆定律可得，电路中电流变大，在其它条件相同时，电流越大，电磁铁的磁性越强，则条形磁铁受向上的磁力增大；条形磁铁受重力、拉力及向上的磁场力，向下的重力与向上的弹簧的弹力及磁场力之和相等，因重力不变，磁场力增大，故弹簧的弹力减小，故弹簧长度变短。
电磁铁电磁继电器练习一、单选题（本大题共10小题，共20.0分）1.同学们在“探究电磁铁磁性强弱”的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验如图所示，下列说法正确的是()A. 通过观察电磁铁能吸引的大头针个数判断它的磁性强弱，这是运用了控制变量法B. 滑片P向左滑动，电磁铁的磁性减弱C. 电磁铁A下端为S极、B的上端为N极D. 该实验不能探究电磁铁磁性的强弱与电流大小的关系2.小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论无法探究的是()A. 线圈匝数越多，磁性越强B. 线圈电流越大，磁性越强C. 拔出线圈中的铁钉，磁性变弱D. 改变电流方向，磁场方向改变3.如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是()A. 小车受到电磁铁斥力作用，向右运动B. 小车受到电磁铁引力作用，向左运动C. 只将滑片P向右移动，电磁铁磁性增强D. 只将电源正负极交换，电磁铁磁性减弱4.如图是一种温度自动报警器的原理图，制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。
说法正确的是()A. 当温度计达到85℃时，报警装置会响铃，同时绿灯亮B. 当温度计达到85℃时，报警装置会响铃，同时红灯亮C. 当温度计达到90℃时，报警装置会响铃，同时红灯亮D. 当温度计达到90℃时，报警装置会响铃，同时绿灯亮5.如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是()A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端6.如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合。
下列说法正确的是()A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮7.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时()A. 红灯亮，绿灯灭B. 红灯灭，绿灯亮C. 红灯亮，绿灯亮D. 红灯灭，绿灯灭8.如图所示，闭合电路开关后，将滑片P向左移动时弹簧缩短，则()A. 螺线管上端是N极，电源右端是正极B. 螺线管上端是S极，电源右端是正极C. 螺线管上端是N极，电源左端是正极D. 螺线管上端是S极，电源左端是正极9.如图所示的自动控制电路中，当开关S断开时，工作电路的情况是()A. 灯亮，电动机转起来，电铃响B. 灯亮，电动机转起来，电铃不响C. 灯不亮，电动机不转，电铃响D. 灯亮，电动机不转，电铃响10.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向上移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力()A. 逐渐增大，方向向右B. 逐渐减小，方向向右C. 逐渐增大，方向向左D. 逐渐减小，方向向左二、填空题（本大题共5小题，共10.0分）11.如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片．闭合开关后的电磁铁的下端是______极(选填“N”或“S”)；若将变阻器的滑片P向右移动，弹簧的长度会______(选填“变长”或“变短”)．12.如图所示是一个水位自动报瞥器的原理图。
第3节电磁铁电磁继电器
知能演练提升
能力提升
1.下列关于电磁铁和磁感线的说法正确的是()
A.电磁铁的磁性有无和磁性强弱可以改变
B.电磁铁能永久性地保持磁性
C.磁感线是真实存在的
D.磁体外部的磁感线总是从S极出发,回到N极
2.下列功能中,电磁继电器不能完成的是()
A.控制工作电路中电流的连续变化
B.控制工作电路中电流的有无
C.利用低电压、弱电流控制高电压、强电流
D.远距离自动控制与操作
3.(xx·浙江金华中考)在探究影响电磁铁磁性强弱的因素时,小科设计了如图所示的电路,下列相关说法不正确的是()
A.电磁铁A、B上方都是S极
B.通过电磁铁A和B的电流相等
C.电磁铁A的磁性强于电磁铁B的磁性
D.向右移动滑片P,电磁铁A、B磁性都减弱
4.如图所示,闭合开关,将滑动变阻器的滑片P向右移动时,弹簧测力计的示数变小。
则下列分析正确的是()
A.电磁铁的上端为S极
B.电源左端为“+”极
C.断开开关,弹簧测力计示数为零
D.若滑动变阻器的滑片P不动,抽去电磁铁铁芯,弹簧测力计示数增大
5.下图可以说明巨磁电阻的特性。
闭合开关S1、S2并使滑片P向左移动,观察到指示灯变亮,那么()
A.电磁铁左端为S极
B.巨磁电阻两端的电压变大
C.巨磁电阻阻值随磁场增强而变大
D.巨磁电阻阻值随磁场增强而变小
6.探究影响电磁铁磁性强弱的因素的实验中,小明用电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材,进行如图所示的简易实验。
(1)他将导线绕在铁钉上制成简易电磁铁,并巧妙地通过来显示电磁铁磁性的强弱,下面的实验也用这种方法的是。
(填写字母)
A.认识电压时,我们可以用水压来类比
B.用光线来描述光通过的路径
C.把敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动
(2)连接好电路,使变阻器连入电路的阻值较大,闭合开关,观察到如图甲所示的情景。
接着,移动变阻器滑片,使其连入电路的阻值变小,观察到图乙所示的情景,比较图甲和乙,可知图中的电流较小,从而发现,通过电磁铁的电流越(选填“大”或“小”),磁性越强。
7.
丹麦物理学家首先发现了电流周围存在磁场,第一个揭示了电和磁之间的联系。
小郭同学自制了一个用开关来控制电磁铁南北极的巧妙装置,如图所示。
当开关S接(选填“a”或“b”)点时,电磁铁的A端是N极。
8.(xx·湖北武汉中考)下图是一种水位自动报警器的原理图。
水位没有达到金属块A时,灯
亮;水位达到金属块A时,由于一般的水是,灯亮。
★9.下图是某种拍摄机动车闯红灯装置的工作原理示意图。
当红灯亮时,控制电路中的自动开关才接通,此时当汽车(相当于一个大铁块)通过停止线附近区域的埋在地下的感应线圈时,感应线圈磁场就发生很大变化,使埋在地下的感应电源产生足够大的感应电压。
摄像系统在电路接通时可自动拍摄违规车辆。
(1)当绿灯亮时,摄像系统能否工作?。
理由是。
(2)埋在地下的感应电源正、负极变化是否影响摄像系统工作?。
探究创新
★10.为保证桥梁以及过桥车辆的安全,工作人员在某桥梁的入口处安装了“超载检测报警系统”。
检测时,当车辆所受重力小于105 N时,绿灯亮、红灯灭,表示可以通行;当车辆重力大于等于105 N时,红灯亮、绿灯灭,表示禁止通行。
系统中的电路元件如图甲所示,其中压力传感器R x在检测时承受车辆的全部重力,它的阻值随所受压力F变化的图象如图乙所示;R0为定值电阻;电磁继电器线圈的阻值为 10 Ω。
当流过线圈的电流大于等于30 mA时,通电线圈的作用效果大于弹簧的作用效果,衔铁被吸下,动触点P和静触点M断开并和静触点N接通;电池组的电压为 6 V;绿灯、红灯的正常工作电压均为220 V。
(1)请在图甲中用笔画线代替导线完成电路连接。
(2)定值电阻R0的阻值为Ω。
知能演练·提升
1.A电磁铁通电时有磁性,断电时无磁性。
它的磁性强弱,可以通过电流强弱、线圈匝数、有无铁芯或铁芯大小来改变。
磁感线是描述磁场的物理模型,是假想出来的线,磁体外部的磁感线总
是从N极出发,回到S极。
2.A电磁继电器是利用电磁铁控制工作电路通断的开关,通过它可以实现弱电流控制强电
流、低电压控制高电压、远距离控制和自动控制。
故选A。
3.A由安培定则可知,电磁铁A的上方为N极,B的上方为S极,故A错误;由图可知,电磁铁A 和B串联接入电路中,所以电流相等,故B正确;电磁铁A和B的电流相同,由图可知A的线圈匝数
多于B的线圈匝数,故A的磁性强于B的磁性,故C正确;向右移动滑片P,滑动变阻器接入电路的电阻变大,根据欧姆定律可知,电流减小,电磁铁A、B磁性都减弱,故D正确。
4.D滑片P向右移动时,电阻变小,电流变大,电磁铁磁性变强;而条形磁体下端为N极,且测
力计示数变小,由磁极间作用规律,同名相斥异名相吸判定电磁铁上端为N极,故A选项错误;电磁
铁上端为N极,由安培定则可知,电流由电磁铁下端流入,电源右端为“+”极,B选项错误;断开开关,电路中无电流,电磁铁无磁性,磁体本身有重力,此时测力计示数等于磁体重力,C选项错误;抽去铁芯,磁性变弱,对磁体的排斥力变小,测力计示数变大,D选项正确。
5.D由安培定则知,电磁铁左端为N极。
指示灯变亮说明巨磁电阻的阻值变小,其两端电压也变小。
滑动变阻器的滑片向左移动时,变阻器的阻值减小,由欧姆定律可知,线圈中的电流增大,则
电磁铁的磁场增强。
故选D。
6.解析 (1)电磁铁磁性强弱通过电磁铁吸引大头针的多少来反映,电磁铁吸引的大头针越多,
电磁铁磁性越强,此实验运用的是转换法。
把敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动,把音叉的振动通过水花来体现,运用了转换法,所以选C。
选项A中实验运用的是类比法,选项B中实验运用的是理想模型法。
(2)乙的滑动变阻器电阻小于甲的电阻,所以乙中通过线圈的电流大于甲中的电流,从题图上可以看出,乙吸引的大头针较多,说明乙的磁性较强。
答案 (1)吸起大头针的多少C(2)甲大
7.解析奥斯特是第一个发现电流周围存在磁场的科学家。
根据安培定则可知,若A端是N极,应将大拇指指向A端去握螺线管,此时螺线管的正面线圈中电流方向向上,所以开关S应接a点。
答案奥斯特a
8.解析当水位没有达到金属块A时,控制电路断开,电磁铁失去磁性,弹簧拉着衔铁使动触点
与上面的静触点接触,工作电路接通,则L1亮。
当水位上涨、水与金属A接触时,由于一般的水是导体,控制电路接通,电磁铁吸引衔铁,使动触点与下面的静触点接触,工作电路接通,则L2灯发光。
答案 L1导体L2
9.解析 (1)该系统是用于拍摄闯红灯的装置,只有当红灯亮时,控制电路中的自动开关才接通,而当绿灯亮时,控制电路由于自动断开,使得摄像系统不能工作;(2)如果埋在地下的感应电源正、
负极发生了变化,并不会影响摄像系统的工作,因为电流的方向并不影响电磁铁是否具有磁性,而电磁继电器只要有磁性就能够吸引衔铁,故感应电源正、负极的变化不会影响摄像系统的工作。
答案 (1)不能因为绿灯亮时,自动开关不会闭合,电磁继电器不通电,导致摄像系统不工作(2)否(或不会)
10.解析 (1)6 V电源、压力传感器R x、R0和电磁铁串联组成控制电路,红灯和绿灯各自通过触点接在220 V电源上。
(2)由题图乙知,当压力为105 N时,压力传感器的阻值为100 Ω,控制电路
总电阻R总==200 Ω。
定值电阻R0=R总-100 Ω-10 Ω=200 Ω-110 Ω=90 Ω。
答案 (1)如图所示(2)90
