高中物理 磁场(三)带电粒子在复合场中的运动(二)1

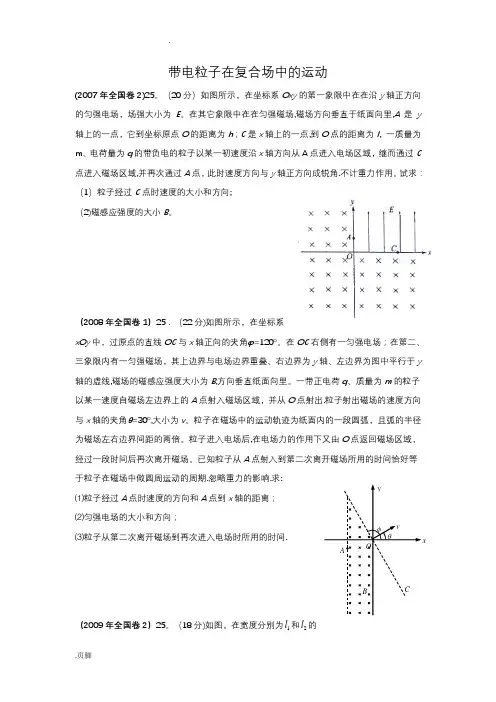

带电粒子在复合场中的运动(2007年全国卷2)25。

（20分）如图所示，在坐标系Oxy 的第一象限中在在沿y 轴正方向的匀强电场，场强大小为E 。

在其它象限中在在匀强磁场,磁场方向垂直于纸面向里,A 是y 轴上的一点，它到坐标原点O 的距离为h ；C 是x 轴上的一点,到O 点的距离为l ，一质量为m 、电荷量为q 的带负电的粒子以某一初速度沿x 轴方向从A 点进入电场区域，继而通过C 点进入磁场区域,并再次通过A 点，此时速度方向与y 轴正方向成锐角.不计重力作用。

试求： （1）粒子经过C 点时速度的大小和方向; （2)磁感应强度的大小B 。

（2008年全国卷1）25．（22分)如图所示，在坐标系xOy 中，过原点的直线OC 与x 轴正向的夹角φ=120º。

在OC 右侧有一匀强电场；在第二、三象限内有一匀强磁场，其上边界与电场边界重叠、右边界为y 轴、左边界为图中平行于y 轴的虚线,磁场的磁感应强度大小为B ,方向垂直纸面向里。

一带正电荷q 、质量为m 的粒子以某一速度自磁场左边界上的A 点射入磁场区域，并从O 点射出.粒子射出磁场的速度方向与x 轴的夹角θ=30º,大小为v 。

粒子在磁场中的运动轨迹为纸面内的一段圆弧，且弧的半径为磁场左右边界间距的两倍。

粒子进入电场后,在电场力的作用下又由O 点返回磁场区域，经过一段时间后再次离开磁场。

已知粒子从A 点射入到第二次离开磁场所用的时间恰好等于粒子在磁场中做圆周运动的周期.忽略重力的影响.求:⑴粒子经过A 点时速度的方向和A 点到x 轴的距离； ⑵匀强电场的大小和方向；⑶粒子从第二次离开磁场到再次进入电场时所用的时间.（2009年全国卷2）25。

（18分)如图，在宽度分别为1l 和2l 的Ov ABCyθφ两个毗邻的条形区域分别有匀强磁场和匀强电场，磁场方向垂直于纸面向里，电场方向与电、磁场分界线平行向右。

一带正电荷的粒子以速率v 从磁场区域上边界的P 点斜射入磁场,然后以垂直于电、磁场分界线的方向进入电场,最后从电场边界上的Q 点射出。

带电粒子在复合场中的运动1、如图所示，在y > 0的空间中存在匀强电场，场强沿y 轴负方向；在y < 0的空间中，存在匀强磁场，磁场方向垂直xy 平面（纸面）向外．一电量为q 、质量为m 的带正电的运动粒子，经过y 轴上y = h 处的点P1时速率为v0，方向沿x 轴正方向，然后经过x 轴上x = 2h 处的P2点进入磁场，并经过y 轴上y = – 2h 处的P3点．不计粒子的重力，求 （1）电场强度的大小；（2）粒子到达P2时速度的大小和方向； （3）磁感应强度的大小． 2、如图所示的区域中，第二象限为垂直纸面向外的匀强磁场，磁感应强度为B ，第一、第四象限是一个电场强度大小未知的匀强电场，其方向如图。

一个质量为m ，电荷量为+q 的带电粒子从P 孔以初速度v0沿垂直于磁场方向进入匀强磁场中，初速度方向与边界线的夹角θ=30°，粒子恰好从y 轴上的C孔垂直于匀强电场射入匀强电场，经过x 轴的Q 点，已知OQ=OP ，不计粒子的重力，求：（1）粒子从P 运动到C 所用的时间t ； （2）电场强度E 的大小；（3）粒子到达Q 点的动能Ek 。

3、如图所示，半径分别为a 、b 的两同心虚线圆所围空间分别存在电场和磁场，中心O 处固定一个半径很小（可忽略）的金属球，在小圆空间内存在沿半径向内的辐向电场，小圆周与金属球间电势差为U ，两圆之间的空间存在垂直于纸面向里的匀强磁场，设有一个带负电的粒子从金属球表面沿＋x 轴方向以很小的初速度逸出，粒子质量为m ，电量为q ，（不计粒子重力，忽略粒子初速度）求：（1）粒子到达小圆周上时的速度为多大？（2）粒子以（1）中的速度进入两圆间的磁场中，当磁感应强度超过某一临界值时，粒子将不能到达大圆周，求此最小值B 。

（3）若磁感应强度取（2）中最小值，且b ＝（2＋1）a ，要粒子恰好第一次沿逸出方向的反方向回到原出发点，粒子需经过多少次回旋？并求粒子在磁场中运动的时间。

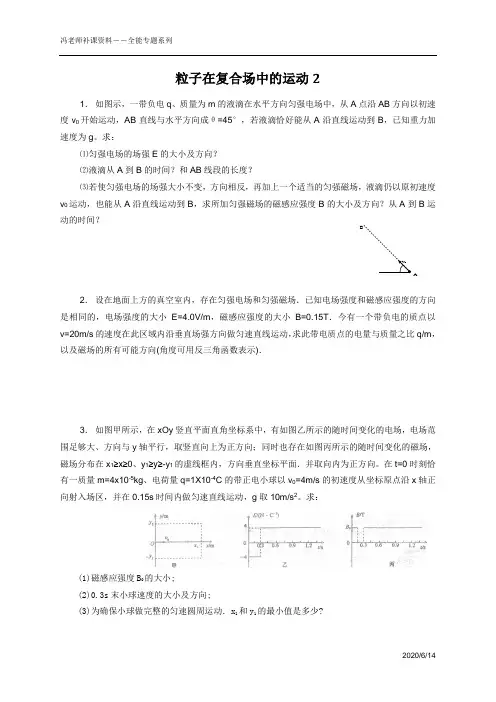

粒子在复合场中的运动21． 如图示，一带负电q 、质量为m 的液滴在水平方向匀强电场中，从A 点沿AB 方向以初速度v 0开始运动，AB 直线与水平方向成θ=45°，若液滴恰好能从A 沿直线运动到B ，已知重力加速度为g 。

求：⑴匀强电场的场强E 的大小及方向？ ⑵液滴从A 到B 的时间？和AB 线段的长度？⑶若使匀强电场的场强大小不变，方向相反，再加上一个适当的匀强磁场，液滴仍以原初速度v 0运动，也能从A 沿直线运动到B ，求所加匀强磁场的磁感应强度B 的大小及方向？从A 到B 运动的时间？2． 设在地面上方的真空室内，存在匀强电场和匀强磁场．已知电场强度和磁感应强度的方向是相同的，电场强度的大小E=4.0V/m ，磁感应强度的大小B=0.15T ．今有一个带负电的质点以v=20m/s 的速度在此区域内沿垂直场强方向做匀速直线运动，求此带电质点的电量与质量之比q/m ，以及磁场的所有可能方向(角度可用反三角函数表示)．3． 如图甲所示，在xOy 竖直平面直角坐标系中，有如图乙所示的随时间变化的电场，电场范围足够大、方向与y 轴平行，取竖直向上为正方向；同时也存在如图丙所示的随时间变化的磁场，磁场分布在x 1≥x≥0、y 1≥y≥-y 1的虚线框内，方向垂直坐标平面．并取向内为正方向。

在t=0时刻恰有一质量m=4x10-5kg 、电荷量q=1X10-4C 的带正电小球以v 0=4m/s 的初速度从坐标原点沿x 轴正向射入场区，并在0.15s 时间内做匀速直线运动，g 取10m/s 2。

求：(1)磁感应强度B 0的大小;(2)0.3s 末小球速度的大小及方向;(3)为确保小球做完整的匀速圆周运动．x l 和y 1的最小值是多少?A4． 如图甲所示，水平直线MN 下方有竖直向上的匀强电场，场强N/C 10104⨯=πE 现将一重力不计、比荷q/m=106C/kg 的正电荷从电场中的O 点由静止释放，经过t 0=1×10-5s 后，通过MN 上的P 点进入其上方的匀强磁场。

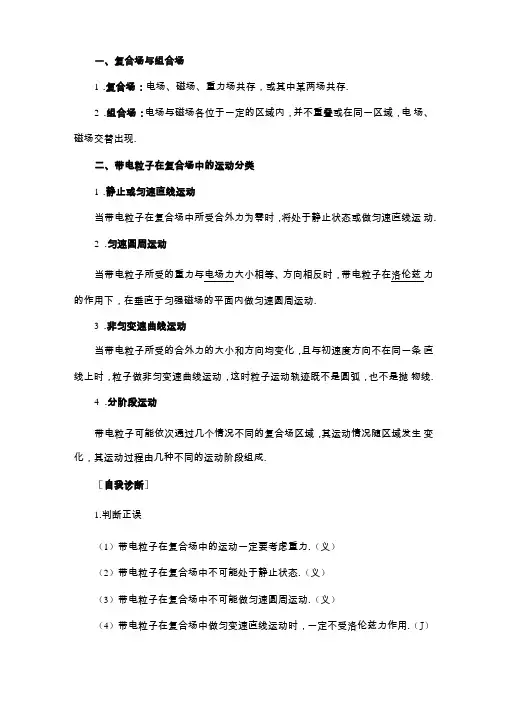

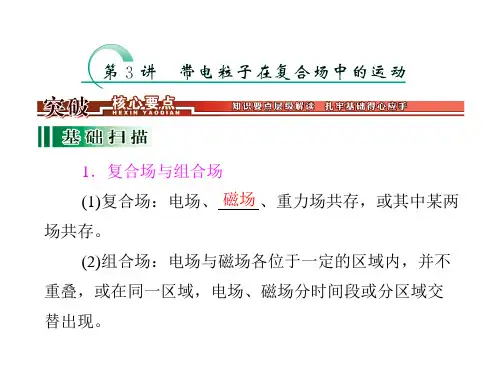

一、复合场与组合场1.复合场：电场、磁场、重力场共存，或其中某两场共存.2.组合场：电场与磁场各位于一定的区域内，并不重叠或在同一区域，电场、磁场交替出现.二、带电粒子在复合场中的运动分类1.静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动.2.匀速圆周运动当带电粒子所受的重力与电场力大小相等、方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动.3.非匀变速曲线运动当带电粒子所受的合外力的大小和方向均变化，且与初速度方向不在同一条直线上时，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线.4.分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成.［自我诊断］1.判断正误（1）带电粒子在复合场中的运动一定要考虑重力.（义）（2）带电粒子在复合场中不可能处于静止状态.（义）（3）带电粒子在复合场中不可能做匀速圆周运动.（义）（4）带电粒子在复合场中做匀变速直线运动时，一定不受洛伦兹力作用.（J）（5）带电粒子在复合场中做圆周运动时，一定是重力和电场力平衡，洛伦兹力提供向心力.（J）（6）带电粒子在复合场中运动涉及功能关系时，洛伦兹力可能做功.（义）2.（多选）如图所示，两虚线之间的空间内存在着正交或平行的匀强电场E 和匀强磁场B,有一个带正电的小球（电荷量为+ q、质量为附从电、磁复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过电、磁复合场的是()解析：选CD.A图中小球受重力、向左的电场力、向右的洛伦兹力，下降过程中速度一定变大，故洛伦兹力一定增大，不可能一直与电场力平衡，故合力不可能一直向下，故一定做曲线运动，故A错误.B图中小球受重力、向上的电场力、垂直纸面向外的洛伦兹力，合力与速度方向一定不共线，故一定做曲线运动，故B错误.C图中小球受重力、向左上方的电场力、水平向右的洛伦兹力，若三力平衡，则小球做匀速直线运动，故C正确. D图中小球受向下的重力和向上的电场力，合力一定与速度共线，故小球一定做直线运动，故D正确.3.（多选）在空间某一区域里，有竖直向下的匀强电场E和垂直纸面向里的匀强磁场B,且两者正交.有两个带电油滴，都能在竖直平面内做匀速圆周运动，如右图所示，则两油滴一定相同的是（）A.带电性质B.运动周期C.运动半径D.运动速率解析：选AB.油滴受重力、电场力、洛伦兹力做匀速圆周运动.由受力特点及运动特点知，得mg=qE ,结合电场方向知油滴一定带负电且两油滴比荷%二E相等.洛伦兹力提供向心力，有周期T:缥，所以两油滴周期相等，故选A、qBm vB.由r二m知，速度v越大，半径则越大，故不选C、D.4. (2017・湖北襄阳调研)如图所示，两导体板水平放置，两板间电势差为U, 带电粒子以某一初速度。

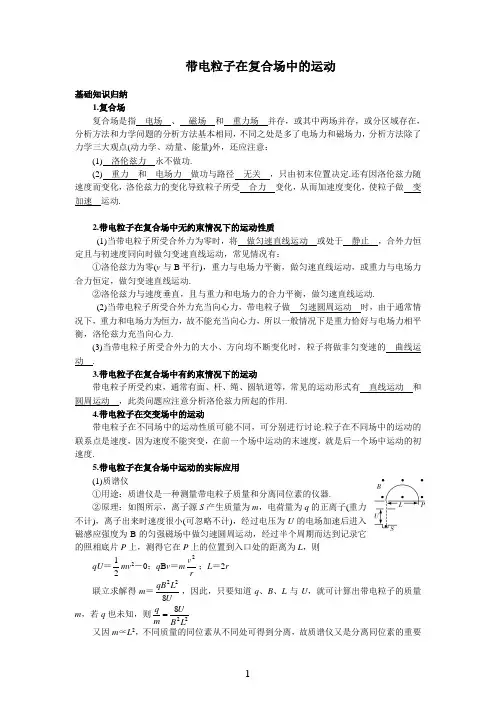

带电粒子在复合场中的运动基础知识归纳1.复合场复合场是指 电场 、 磁场 和 重力场 并存，或其中两场并存，或分区域存在，分析方法和力学问题的分析方法基本相同，不同之处是多了电场力和磁场力，分析方法除了力学三大观点(动力学、动量、能量)外，还应注意：(1) 洛伦兹力 永不做功.(2) 重力 和 电场力 做功与路径 无关 ，只由初末位置决定.还有因洛伦兹力随速度而变化，洛伦兹力的变化导致粒子所受 合力 变化，从而加速度变化，使粒子做 变加速 运动.2.带电粒子在复合场中无约束情况下的运动性质(1)当带电粒子所受合外力为零时，将 做匀速直线运动 或处于 静止 ，合外力恒定且与初速度同向时做匀变速直线运动，常见情况有：①洛伦兹力为零(v 与B 平行)，重力与电场力平衡，做匀速直线运动，或重力与电场力合力恒定，做匀变速直线运动.②洛伦兹力与速度垂直，且与重力和电场力的合力平衡，做匀速直线运动.(2)当带电粒子所受合外力充当向心力，带电粒子做 匀速圆周运动 时，由于通常情况下，重力和电场力为恒力，故不能充当向心力，所以一般情况下是重力恰好与电场力相平衡，洛伦兹力充当向心力.(3)当带电粒子所受合外力的大小、方向均不断变化时，粒子将做非匀变速的 曲线运动 .3.带电粒子在复合场中有约束情况下的运动带电粒子所受约束，通常有面、杆、绳、圆轨道等，常见的运动形式有 直线运动 和圆周运动 ，此类问题应注意分析洛伦兹力所起的作用.4.带电粒子在交变场中的运动带电粒子在不同场中的运动性质可能不同，可分别进行讨论.粒子在不同场中的运动的联系点是速度，因为速度不能突变，在前一个场中运动的末速度，就是后一个场中运动的初速度.5.带电粒子在复合场中运动的实际应用(1)质谱仪①用途：质谱仪是一种测量带电粒子质量和分离同位素的仪器.②原理：如图所示，离子源S 产生质量为m ，电荷量为q 的正离子(重力不计)，离子出来时速度很小(可忽略不计)，经过电压为U 的电场加速后进入磁感应强度为B 的匀强磁场中做匀速圆周运动，经过半个周期而达到记录它的照相底片P 上，测得它在P 上的位置到入口处的距离为L ，则qU ＝21mv 2－0；q B v ＝m r v 2；L ＝2r 联立求解得m ＝UL qB 822，因此，只要知道q 、B 、L 与U ，就可计算出带电粒子的质量m ，若q 也未知，则228L B U m q 又因m ∝L 2，不同质量的同位素从不同处可得到分离，故质谱仪又是分离同位素的重要仪器.(2)回旋加速器①组成：两个D 形盒、大型电磁铁、高频振荡交变电压，D 型盒间可形成电压U .②作用：加速微观带电粒子.③原理：a .电场加速qU ＝ΔE kb .磁场约束偏转qBv ＝m rv 2，r ＝qB mv ∝v c .加速条件，高频电源的周期与带电粒子在D 形盒中运动的周期相同，即T 电场＝T 回旋＝qBm π2 带电粒子在D 形盒内沿螺旋线轨道逐渐趋于盒的边缘，达到预期的速率后，用特殊装置把它们引出.④要点深化a .将带电粒子在两盒狭缝之间的运动首尾相连起来可等效为一个初速度为零的匀加速直线运动.b .带电粒子每经电场加速一次，回旋半径就增大一次，所以各回旋半径之比为1∶2∶3∶…c .对于同一回旋加速器，其粒子回旋的最大半径是相同的.d .若已知最大能量为E km ，则回旋次数n ＝qUE 2k m e .最大动能：E km ＝mr B q 22m 22 f .粒子在回旋加速器内的运动时间：t ＝UBr 2π2m (3)速度选择器①原理：如图所示，由于所受重力可忽略不计，运动方向相同而速率不同的正粒子组成的粒子束射入相互正交的匀强电场和匀强磁场所组成的场区中，已知电场强度为B ，方向垂直于纸面向里，若粒子运动轨迹不发生偏转(重力不计)，必须满足平衡条件：qBv ＝qE ，故v ＝BE ，这样就把满足v ＝BE 的粒子从速度选择器中选择出来了. ②特点：a .速度选择器只选择速度(大小、方向)而不选择粒子的质量和电荷量，如上图中若从右侧入射则不能穿过场区.b .速度选择器B 、E 、v 三个物理量的大小、方向互相约束，以保证粒子受到的电场力和洛伦兹力等大、反向，如上图中只改变磁场B 的方向，粒子将向下偏转.c .v ′>v ＝B E 时，则qBv ′>qE ，粒子向上偏转；当v ′<v ＝BE 时，qBv ′<qE ，粒子向下偏转. ③要点深化a .从力的角度看，电场力和洛伦兹力平衡qE ＝qvB ；b .从速度角度看，v ＝BE ； c .从功能角度看，洛伦兹力永不做功.(4)电磁流量计①如图所示，一圆形导管直径为d ，用非磁性材料制成，其中有可以导电的液体流过导管.②原理：导电液体中的自由电荷(正、负离子)在洛伦兹力作用下横向偏转，a 、b 间出现电势差，形成电场.当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定.由Bqv ＝Eq ＝dU q ，可得v ＝Bd U 液体流量Q ＝Sv ＝4π2d ·Bd U ＝BdU 4π (5)霍尔效应如图所示，高为h 、宽为d 的导体置于匀强磁场B 中，当电流通过导体时，在导体板的上表面A 和下表面A ′之间产生电势差，这种现象称为霍尔效应，此电压称为霍尔电压.设霍尔导体中自由电荷(载流子)是自由电子.图中电流方向向右，则电子受洛伦兹力 向上 ，在上表面A 积聚电子，则qvB ＝qE ，E ＝Bv ，电势差U ＝Eh ＝Bhv .又I ＝nqSv导体的横截面积S ＝hd得v ＝nqhdI 所以U ＝Bhv ＝dBI k nqd BI k=nq1，称霍尔系数．重点难点突破一、解决复合场类问题的基本思路1.正确的受力分析.除重力、弹力、摩擦力外，要特别注意电场力和磁场力的分析.2.正确分析物体的运动状态.找出物体的速度、位置及其变化特点，分析运动过程，如果出现临界状态，要分析临界条件.3.恰当灵活地运用动力学三大方法解决问题.(1)用动力学观点分析，包括牛顿运动定律与运动学公式.(2)用动量观点分析，包括动量定理与动量守恒定律.(3)用能量观点分析，包括动能定理和机械能(或能量)守恒定律.针对不同的问题灵活地选用，但必须弄清各种规律的成立条件与适用范围.二、复合场类问题中重力考虑与否分三种情况1.对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应考虑其重力.2.在题目中有明确交待是否要考虑重力的，这种情况比较正规，也比较简单.3.直接看不出是否要考虑重力的，在进行受力分析与运动分析时，要由分析结果，先进行定性确定是否要考虑重力.典例精析1.带电粒子在复合场中做直线运动的处理方法【例1】如图所示，足够长的光滑绝缘斜面与水平面间的夹角为α(sin α＝0.6)，放在水平方向的匀强电场和匀强磁场中，电场强度E ＝50 V/m ，方向水平向左，磁场方向垂直纸面向外.一个电荷量q ＝＋4.0×10－2 C 、质量m ＝0.40 kg 的光滑小球，以初速度v 0＝20 m/s 从斜面底端向上滑，然后又下滑，共经过3 s 脱离斜面.求磁场的磁感应强度(g 取10 m/s 2).【解析】小球沿斜面向上运动的过程中受力分析如图所示.由牛顿第二定律，得qE cos α＋mg sin α＝ma 1，故a 1＝g sin α＋mqE α cos ＝10×0.6 m/s 2＋40.08.050100.42⨯⨯⨯- m/s 2＝10 m/s 2，向上运动时间t 1＝100a v --＝2 s 小球在下滑过程中的受力分析如图所示.小球在离开斜面前做匀加速直线运动，a 2＝10 m/s 2运动时间t 2＝t －t 1＝1 s脱离斜面时的速度v ＝a 2t 2＝10 m/s在垂直于斜面方向上有：qvB ＋qE sin α＝mg cos α故B ＝T 106.050-T 10100.48.01040.0 sin cos 2⨯⨯⨯⨯⨯=--v E qv mg αα＝5 T 【思维提升】(1)知道洛伦兹力是变力，其大小随速度变化而变化，其方向随运动方向的反向而反向.能从运动过程及受力分析入手，分析可能存在的最大速度、最大加速度、最大位移等.(2)明确小球脱离斜面的条件是F N ＝0.【拓展1】如图所示，套在足够长的绝缘粗糙直棒上的带正电小球，其质量为m ，带电荷量为q ，小球可在棒上滑动，现将此棒竖直放入沿水平方向且互相垂直的匀强磁场和匀强电场中.设小球电荷量不变，小球由静止下滑的过程中( BD )A.小球加速度一直增大B.小球速度一直增大，直到最后匀速C.杆对小球的弹力一直减小D.小球所受洛伦兹力一直增大，直到最后不变【解析】小球由静止加速下滑，f 洛＝Bqv 在不断增大，开始一段，如图(a)：f 洛<F 电，水平方向有f 洛＋F N ＝F 电，加速度a ＝mf mg -，其中f ＝μF N ，随着速度的增大，f 洛增大，F N 减小，加速度也增大，当f 洛＝F 电时，a 达到最大；以后如图(b)：f 洛>F 电，水平方向有f 洛＝F 电＋F N ，随着速度的增大，F N 也增大，f 也增大，a ＝mf mg -减小，当f ＝mg 时，a ＝0，此后做匀速运动，故a 先增大后减小，A 错，B 对，弹力先减小后增大，C 错，由f 洛＝Bqv 知D 对.2.灵活运用动力学方法解决带电粒子在复合场中的运动问题【例2】如图所示，水平放置的M 、N 两金属板之间，有水平向里的匀强磁场，磁感应强度B ＝0.5 T.质量为m 1＝9.995×10－7 kg 、电荷量为q ＝－1.0×10－8 C 的带电微粒，静止在N 板附近.在M 、N 两板间突然加上电压(M 板电势高于N 板电势)时，微粒开始运动，经一段时间后，该微粒水平匀速地碰撞原来静止的质量为m 2的中性微粒，并粘合在一起，然后共同沿一段圆弧做匀速圆周运动，最终落在N 板上.若两板间的电场强度E ＝1.0×103 V/m ，求：(1)两微粒碰撞前，质量为m 1的微粒的速度大小；(2)被碰撞微粒的质量m 2；(3)两微粒粘合后沿圆弧运动的轨道半径.【解析】(1)碰撞前，质量为m 1的微粒已沿水平方向做匀速运动，根据平衡条件有m 1g ＋qvB ＝qE解得碰撞前质量m 1的微粒的速度大小为v ＝5.0100.11010995.9100.1100.187381⨯⨯⨯⨯-⨯⨯⨯=----qB g m qE m/s ＝1 m/s (2)由于两微粒碰撞后一起做匀速圆周运动，说明两微粒所受的电场力与它们的重力相平衡，洛伦兹力提供做匀速圆周运动的向心力，故有(m 1＋m 2)g ＝qE解得m 2＝g qE 1m -=)10995.910100.1100.1(738--⨯-⨯⨯⨯ kg ＝5×10－10 kg (3)设两微粒一起做匀速圆周运动的速度大小为v ′，轨道半径为R ，根据牛顿第二定律有qv ′B ＝(m 1＋m 2)Rv 2' 研究两微粒的碰撞过程，根据动量守恒定律有m 1v ＝(m 1＋m 2)v ′以上两式联立解得R ＝5.0100.1110995.9)(87121⨯⨯⨯⨯=='+--qB v m qB v m m m≈200 m 【思维提升】(1)全面正确地进行受力分析和运动状态分析，f洛随速度的变化而变化导致运动状态发生新的变化.(2)若mg 、f 洛、F 电三力合力为零，粒子做匀速直线运动.(3)若F 电与重力平衡，则f 洛提供向心力，粒子做匀速圆周运动.(4)根据受力特点与运动特点，选择牛顿第二定律、动量定理、动能定理及动量守恒定律列方程求解.【拓展2】如图所示，在相互垂直的匀强磁场和匀强电场中，有一倾角为θ的足够长的光滑绝缘斜面.磁感应强度为B ，方向水平向外；电场强度为E ，方向竖直向上.有一质量为m 、带电荷量为＋q 的小滑块静止在斜面顶端时对斜面的正压力恰好为零.(1)如果迅速把电场方向转为竖直向下，求小滑块能在斜面上连续滑行的最远距离L 和所用时间t ；(2)如果在距A 端L /4处的C 点放入一个质量与滑块相同但不带电的小物体，当滑块从A点静止下滑到C 点时两物体相碰并黏在一起.求此黏合体在斜面上还能再滑行多长时间和距离？【解析】(1)由题意知qE ＝mg场强转为竖直向下时，设滑块要离开斜面时的速度为v ，由动能定理有(mg ＋qE )L sin θ＝221mv ，即2mgL sin θ＝221mv 当滑块刚要离开斜面时由平衡条件有qvB ＝(mg ＋qE )cos θ，即v ＝qBmg θ cos 2 由以上两式解得L ＝θθ sin cos 2222B q g m 根据动量定理有t ＝θθ cot sin 2qBm mg mv = (2)两物体先后运动，设在C 点处碰撞前滑块的速度为v C ，则2mg ·4L sin θ＝21mv 2 设碰后两物体速度为u ，碰撞前后由动量守恒有mv C ＝2mu设黏合体将要离开斜面时的速度为v ′，由平衡条件有qv ′B ＝(2mg ＋qE )cos θ＝3mg cos θ由动能定理知，碰后两物体共同下滑的过程中有3mg sin θ·s ＝21·2mv ′2－21·2mu 2 联立以上几式解得s ＝12sin cos 32222L B q g m -θθ 将L 结果代入上式得s ＝θθ sin 12cos 352222B q g m 碰后两物体在斜面上还能滑行的时间可由动量定理求得t ′＝qBm mg mu v m 35 sin 322=-'θcot θ【例3】在平面直角坐标系xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B .一质量为m 、电荷量为q 的带正电粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示.不计重力，求：(1)M 、N 两点间的电势差U MN ；(2)粒子在磁场中运动的轨道半径r ；(3)粒子从M 点运动到P 点的总时间t .【解析】(1)设粒子过N 点时的速度为v ，有v v 0＝cos θ ① v ＝2v 0 ②粒子从M 点运动到N 点的过程，有qU MN ＝2022121mv mv - ③ U MN ＝3mv 20/2q ④(2)粒子在磁场中以O ′为圆心做匀速圆周运动，半径为O ′N ，有qvB ＝rmv 2⑤ r ＝qBmv 02 ⑥ (3)由几何关系得ON ＝r sin θ⑦ 设粒子在电场中运动的时间为t 1，有ON ＝v 0t 1 ⑧ t 1＝qB m 3 ⑨粒子在磁场中做匀速圆周运动的周期T ＝qB m π2 ⑩设粒子在磁场中运动的时间为t 2，有t 2＝2ππθ-T ⑪ t 2＝qB m 32π ⑫t ＝t 1＋t 2＝qBm 3π)233(+ 【思维提升】注重受力分析，尤其是运动过程分析以及圆心的确定，画好示意图，根据运动学规律及动能观点求解.【拓展3】如图所示，真空室内存在宽度为s ＝8 cm的匀强磁场区域，磁感应强度B ＝0.332 T ，磁场方向垂直于纸面向里.紧靠边界ab 放一点状α粒子放射源S ，可沿纸面向各个方向放射速率相同的α粒子.α粒子质量为m＝6.64×10－27 kg ，电荷量为q ＝＋3.2×10－19 C ，速率为v＝3.2×106 m/s.磁场边界ab 、cd 足够长，cd 为厚度不计的金箔，金箔右侧cd 与MN 之间有一宽度为L ＝12.8 cm 的无场区域.MN 右侧为固定在O 点的电荷量为Q ＝－2.0×10－6 C 的点电荷形成的电场区域(点电荷左侧的电场分布以MN 为边界).不计α粒子的重力，静电力常量k ＝9.0×109 N·m 2/C 2，(取sin 37°＝0.6，cos 37°＝0.8)求：(1)金箔cd 被α粒子射中区域的长度y ；(2)打在金箔d 端离cd 中心最远的粒子沿直线穿出金箔，经过无场区进入电场就开始以O 点为圆心做匀速圆周运动，垂直打在放置于中心线上的荧光屏FH 上的E 点(未画出)，计算OE 的长度；(3)计算此α粒子从金箔上穿出时损失的动能.【解析】(1)粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，有qvB ＝m Rv 2，得R ＝Bqmv ＝0.2 m如图所示，当α粒子运动的圆轨迹与cd 相切时，上端偏离O ′最远，由几何关系得O ′P ＝22)(s R R --＝0.16 m 当α粒子沿Sb 方向射入时，下端偏离O ′最远，由几何关系得O ′Q ＝)(2s R R --＝0.16 m故金箔cd 被α粒子射中区域的长度为y ＝O ′Q ＋O ′P ＝0.32 m(2)如上图所示，OE 即为α粒子绕O 点做圆周运动的半径r .α粒子在无场区域做匀速直线运动与MN 相交，下偏距离为y ′，则 tan 37°＝43，y ′＝L tan 37°＝0.096 m 所以，圆周运动的半径为r ＝︒'+'37 cos Q O y ＝0.32 m (3)设α粒子穿出金箔时的速度为v ′，由牛顿第二定律有k r v m rQq 22'= α粒子从金箔上穿出时损失的动能为ΔE k ＝21mv 2－21mv ′2＝2.5×10－14 J3.带电体在变力作用下的运动【例4】竖直的平行金属平板A 、B 相距为d ，板长为L ，板间的电压为U ，垂直于纸面向里、磁感应强度为B 的磁场只分布在两板之间，如图所示.带电荷量为＋q 、质量为m 的油滴从正上方下落并在两板中央进入板内空间.已知刚进入时电场力大小等于磁场力大小，最后油滴从板的下端点离开，求油滴离开场区时速度的大小.【错解】由题设条件有Bqv ＝qE ＝qdU ，v ＝Bd U ；油滴离开场区时，水平方向有Bqv ＋qE ＝ma ，v 2x ＝2a ·mqU d 22= 竖直方向有v 2y ＝v 2＋2gL 离开时的速度v ′＝m qU dB U gL v v y x 2222222++=+ 【错因】洛伦兹力会随速度的改变而改变，对全程而言，带电体是在变力作用下的一个较为复杂的运动，对这样的运动不能用牛顿第二定律求解，只能用其他方法求解.【正解】由动能定理有mgL ＋qE 212122-'=v m d mv 2 由题设条件油滴进入磁场区域时有Bqv ＝qE ，E ＝U /d由此可以得到离开磁场区域时的速度v ′＝m qU dB U gL ++2222 【思维提升】解题时应该注意物理过程和物理情景的把握，时刻注意情况的变化，然后结合物理过程中的受力特点和运动特点，利用适当的解题规律解决问题，遇到变力问题，特别要注意与能量有关规律的运用.【例5】回旋加速器是用来加速带电粒子的装置，如图所示。

带电粒子在复合场中的运动一 带电粒子在匀强磁场中的匀速圆周运动（1） 圆心的确定：带电粒子垂直进入磁场后，一定做圆周运动，其速度方向一定沿圆周的切线方向，因此圆心的位置必是两速度方向垂线的交点（或某一速度方向的垂线和圆周上两点连线中垂线的交点），如图所示（2） 运动半径大小的确定：一般先作入射点、出射点对应的半径，并作出相应的辅助三角形，然后利用三角函数求解半径的大小。

（3） 运动时间的确定：首先利用周期公式T=,求出运动周期T ，然后求出粒子运动的圆弧所对应的圆心角α，其运动时间t= T 。

（4） 圆心角的确定①带电粒子射出磁场的速度方向与射入磁场的速度方向的夹角φ叫做偏向角。

偏向角等于圆心角即φ=α。

②某段圆弧所对应的圆心角是这段圆弧弦切角的二倍，即α=2备注：只有当带电粒子以垂直于磁场方向射入匀强磁场中时，带电粒子才能做匀速圆周运动，两个条件缺一不可。

例题1 如图所示，一束电子（电荷量为e ）以速度v 垂直边界射入磁感应强度为B ，宽为d 的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角为300。

求：（1）电子的质量；（2）电子穿过磁场所用的时间。

二 “磁偏转”与“电偏转”的区别“磁偏转”和“电偏转”是分别利用磁场和电场对运动电荷施加的洛伦兹力和电场力的作用，从而控制其运动备注：磁偏转中动能不变；电偏转中由于电场力做功，动能改变（常用动能定理）。

例题2 在如图所示宽度范围内，用场强为E的匀强电场可使初速度是v0的某种带正电粒子偏转θ角．在同样宽度范围内，若改用方向垂直于纸面向外的匀强磁场，使该粒子穿过该区域，并使偏转角也为θ（不计粒子的重力），问：（1）匀强磁场的磁感应强度是多大？（2）粒子穿过电场和磁场的时间之比是多大？三质谱仪1 质谱仪是测量带电粒子的质量和分析同位素的重要工具2 质谱仪的工作原理：将质量数不等、电荷数相等的不同带电粒子，经同一电场加速后再经速度选择器进入同一磁场偏转，由于粒子质量不同导致轨道半径不同而达到分离不等质量粒子的目的。

物理专题三 带电粒子在复合场(电场磁场)中的运动解决这类问题时一定要重视画示意图的重要作用。

⑴带电粒子在匀强电场中做类平抛运动。

这类题的解题关键是画出示意图，要点是末速度的反向延长线跟初速度延长线的交点在水平位移的中点。

⑵带电粒子在匀强磁场中做匀速圆周运动。

这类题的解题关键是画好示意图，画示意图的要点是找圆心、找半径和用对称。

例1 右图是示波管内部构造示意图。

竖直偏转电极的板长为l =4cm ，板间距离为d =1cm ，板右端到荧光屏L =18cm ，（本题不研究水平偏转）。

电子沿中心轴线进入偏转电极时的速度为v 0=1.6×107m/s ，电子电荷e =1.6×10-19C ，质量为0.91×10-30kg 。

为了使电子束不会打在偏转电极的极板上，加在偏转电极上的电压不能超过多少？电子打在荧光屏上的点偏离中心点O 的最大距离是多少？[解：设电子刚好打在偏转极板右端时对应的电压为U ，根据侧移公式不难求出U (当时对应的侧移恰好为d /2)：2212⎪⎭⎫ ⎝⎛⋅=v l dm Ue d ，得U =91V ；然后由图中相似形对应边成比例可以求得最大偏离量h =5cm 。

]例2 如图甲所示，在真空中，足够大的平行金属板M 、N 相距为d ，水平放置。

它们的中心有小孔A 、B ，A 、B 及O 在同一条竖直线上，两板的左端连有如图所示的电路，交流电源的内阻忽略不计，电动势为U ，U 的方向如图甲所示，U 随时间变化如图乙所示，它的峰值为ε。

今将S 接b 一段足够长时间后又断开，并在A 孔正上方距A 为h （已知d h <）的O 点释放一个带电微粒P ，P 在AB 之间刚好做匀速运动，再将S 接到a 后让P 从O 点自由下落，在t=0时刻刚好进入A 孔，为了使P 一直向下运动，求h 与T 的关系式？[解析：当S 接b 一段足够长的时间后又断开，而带电微粒进入A 孔后刚好做匀速运动，说明它受到的重力与电场力相等，有d q mg ε= 若将S 接a 后，刚从t=0开始，M 、N 两板间的电压为，2ε，故带电粒子进入电场后，所受到的电场力为mg d q F 22==ε，也就是以大小为g 、方向向上的加速度作减速运动。

高考综合复习——磁场专题复习二带电粒子在复合场中的运动知识要点梳理知识点一——带电粒子在复合场中的运动▲知识梳理一、复合场复合场是指电场、磁场和重力场并存或其中某两种场并存，或分区域存在。

粒子在复合场中运动时，要考虑静电力、洛伦兹力和重力的作用。

二、带电粒子在复合场中运动问题的分析思路1．正确的受力分析除重力、弹力和摩擦力外，要特别注意电场力和磁场力的分析。

2．正确分析物体的运动状态找出物体的速度、位置及其变化特点，分析运动过程。

如果出现临界状态，要分析临界条件。

带电粒子在复合场中做什么运动，取决于带电粒子的受力情况。

（1）当粒子在复合场内所受合力为零时，做匀速直线运动（如速度选择器）。

（2）当带电粒子所受的重力与电场力等值反向，洛伦兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动。

（3）当带电粒子所受的合力是变力，且与初速度方向F在一条直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线，由于带电粒子可能连续通过几个情况不同的复合场区，因此粒子的运动情况也发生相应的变化，其运动过程也可能由几种不同的运动阶段所组成。

3．灵活选用力学规律是解决问题的关键（1）当带电粒子在复合场中做匀速直线运动时，应根据平衡条件列方程求解。

（2）当带电粒子在复合场中做匀速圆周运动时，往往同时应用牛顿第二定律和平衡条件列方程联立求解。

（3）当带电粒子在复合场中做非匀变速曲线运动时，应选用动能定理或能量守恒列方程求解。

注意：由于带电粒子在复合场中受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“恰好”、“最大”、“最高”、“至少”等词语为突破口，挖掘隐含条件，根据临界条件列出辅助方程，再与其他方程联立求解。

4．三种场力的特点（1）重力的大小为，方向竖直向下．重力做功与路径无关，其数值除与带电粒子的质量有关外，还与始末位置的高度差有关。

（2）电场力的大小为，方向与电场强度E及带电粒子所带电荷的性质有关，电场力做功与路径无关，其数值除与带电粒子的电荷量有关外，还与始末位置的电势差有关。

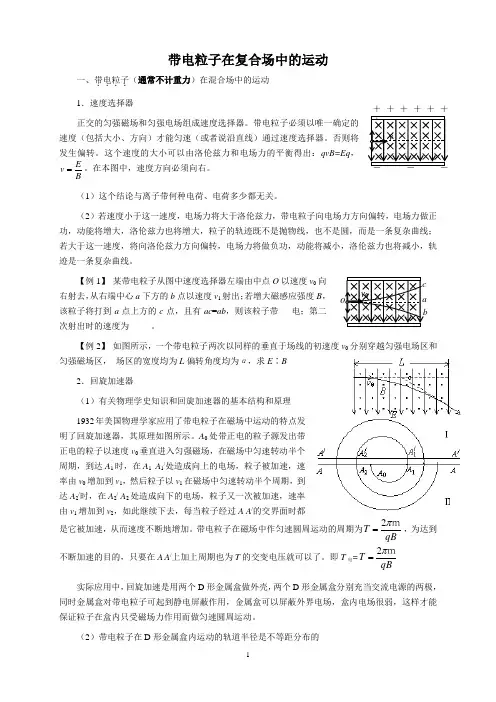

带电粒子在复合场中的运动一、带电粒子．．．．（通常不计重力）在混合场中的运动 1．速度选择器正交的匀强磁场和匀强电场组成速度选择器。

带电粒子必须以唯一确定的速度（包括大小、方向）才能匀速（或者说沿直线）通过速度选择器。

否则将发生偏转。

这个速度的大小可以由洛伦兹力和电场力的平衡得出：qvB=Eq ，BE v =。

在本图中，速度方向必须向右。

（1）这个结论与离子带何种电荷、电荷多少都无关。

（2）若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转，电场力做正功，动能将增大，洛伦兹力也将增大，粒子的轨迹既不是抛物线，也不是圆，而是一条复杂曲线；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小，洛伦兹力也将减小，轨迹是一条复杂曲线。

【例1】 某带电粒子从图中速度选择器左端由中点O 以速度v 0向右射去，从右端中心a 下方的b 点以速度v 1射出；若增大磁感应强度B ，该粒子将打到a 点上方的c 点，且有ac =ab ，则该粒子带___电；第二次射出时的速度为_____。

【例2】 如图所示，一个带电粒子两次以同样的垂直于场线的初速度v 0分别穿越匀强电场区和匀强磁场区， 场区的宽度均为L 偏转角度均为α，求E ∶B2．回旋加速器（1）有关物理学史知识和回旋加速器的基本结构和原理1932年美国物理学家应用了带电粒子在磁场中运动的特点发明了回旋加速器，其原理如图所示。

A 0处带正电的粒子源发出带正电的粒子以速度v 0垂直进入匀强磁场，在磁场中匀速转动半个周期，到达A 1时，在A 1 A 1/处造成向上的电场，粒子被加速，速率由v 0增加到v 1，然后粒子以v 1在磁场中匀速转动半个周期，到达A 2/时，在A 2/ A 2处造成向下的电场，粒子又一次被加速，速率由v 1增加到v 2，如此继续下去，每当粒子经过A A /的交界面时都是它被加速，从而速度不断地增加。

带电粒子在磁场中作匀速圆周运动的周期为qBT ｍπ2=，为达到不断加速的目的，只要在A A /上加上周期也为T 的交变电压就可以了。
