OSPF报文格式分析
OSPF报文格式分析OSPF（Open Shortest Path First）是一种开放式的最短路径优先（SPF）路由协议，用于在网络中计算最短路径并进行路由选择。
OSPF报文格式定义了在OSPF中用于交换信息的数据包结构。
1. OSPF报文头（OSPF Header）：该部分长度为24个字节，包含了OSPF报文的基本信息，如版本号、报文类型、报文长度等。
2. OSPF Hello报文（Hello Packet）：Hello报文用于网络中的邻居发现和建立OSPF邻居关系。
其长度为44个字节，包含了发送者的路由器ID、OSPF区域ID以及其他邻居信息。
3. OSPF数据库描述报文（Database Description Packet）：该报文用于交换邻居路由器的链路状态数据库（LSDB）的摘要信息。
其长度不定，根据需要而变化。
4. OSPF连通性状态请求报文（Link State Request Packet）：该报文用于向邻居请求链路状态信息。
其长度不定，根据需要而变化。
5. OSPF连通性状态更新报文（Link State Update Packet）：该报文用于向邻居更新链路状态信息。
其长度不定，根据需要而变化。
6. OSPF连通性状态确认报文（Link State Acknowledgement Packet）：该报文用于确认其他OSPF报文的接收情况。
其长度不定，根据需要而变化。
以上是OSPF报文格式的主要部分。
其中，OSPF头部信息在每个报文中都会出现，用于标识报文类型和报文长度等信息。
根据OSPF的设计原则，不同的功能对应不同类型的报文，如Hello报文用于邻居发现，Database Description报文用于数据库同步等。
OSPF报文的格式设计考虑了网络性能和可扩展性的因素。
通过在报文中包含必要的标识和描述信息，OSPF路由器能够根据收到的报文类型和内容做出适当的响应，从而保证网络的正常运行。
OSPF协议原理与配置详解
网络类型
点到点网络(point-to-point)
链路层封装 PPP/HDLC协议
广播网络(broadcast )
链路层封装 Ethernet/FDDI/Token Ring
网络类型
NBMA网络(Non-Broadcast Multi-Access)
FR/ATM/X.25
点到多点网络(point-to-multipoint)
等值路由：OSPF支持到同一目的地址的多 条等值路由。在RIP中也有。
OSPF协议概述（3）
路由分级：OSPF使用4类不同的路由，按 优先顺序分别是:区域内路由、区域间路由、 第一类外部路由、第二类外部路由。
支持验证：它支持基于接口的报文验证以 保证路由计算的安全性。
组播发送：OSPF在有组播发送能力的链路 层上以组播地址发送协议报文，即达到了 广播的作用，又最大程度的减少了对其他 网络段设备的干扰。（224.0.0.5）
OSPF和RIP的比较（2）
只有当链路状态发生变化时，路由器才用 洪泛法向所有路由器发送此信息。而RIP不 管网络拓扑有无发生变化，路由器之间都 要定期交换路由器表的信息。
基本的OSPF协议
Router ID：一个32bit的无符号整数，是一 台路由器的唯一标识，在整个自治系统内 惟一。一般是手工配置。
由32位数组成，在AS内唯一。这个Router ID 一般需要手工配置，一 般将其配置为该路由器的某个接口的IP地址。由于IP地址是唯一的，所 以这样就很容易保证Router ID 的唯一性。在没有手工配置Router ID 的 情况下，一些厂家的路由器支持自动从当前所有接口的IP 地址自动选举 一个IP 地址作为Router ID。
的路由。

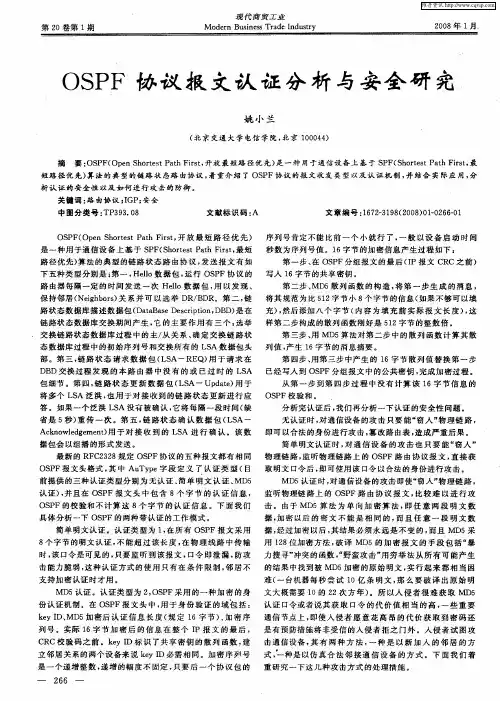

OSPF协议报文认证分析与安全研究
ＯＳ Ｆ报 文 头 格 式 ， 中 Ａｕ ｙ ｅ字 段 定 义 了 认 证 类 型 （ Ｐ 其 Ｔｐ 目
取 明文 口令 后 ， 可 使 用 该 口令 以合 法 的 身 份 进 行 攻 击 。 即
路 由器 每 隔 一 定 的 时 间 发 送 一 次 Ｈｅｌ 据 包 ， 以 发 现 、 ｌ ｏ数 用
第 一步、 Ｏ Ｐ 在 Ｓ Ｆ分 组 报 文 的 最 后 （Ｐ报 文 Ｃ Ｃ 之 前 ） Ｉ Ｒ 第 二 步 、 ５散 列 函 数 的 构 造 ， 第 一 步 生 成 的 消 息 ， ＭＤ 将
据 包 会 以 组 播 的 形 式 发送 。 最 新 的 Ｒ Ｃ ３ ８规 定 Ｏ Ｐ Ｆ ２２ Ｓ Ｆ协 议 的 五 种 报 文 都 有 相 同
第 三步 、 ＭＤ 用 ５算 法 对 第 二 步 中 的 散 列 函 数 计 算 其 散 第 四步 、 第 三 步 中产 生 的 １ 用 ６字 节 散 列 值 替 换 第 一 步 从 第 一 步 到第 四 步 过 程 中 没 有 计 算 该 １ ６字 节 信 息 的 分 析完 认 证 后 ， 们 再 分 析 一 下 认 证 的安 全性 问 题 。 我 无 认 证 时 ， 通 信 设 备 的攻 击 只 要 能 “ 入 ” 理 链 路 ， 对 窃 物 简 单 明文 认 证 时 ， 通 信 设 备 的攻 击 也 只 要 能 “ 入 ” 对 窃
物理链路 ， 听物理链路 上 的 Ｏ Ｐ 监 Ｓ Ｆ路 由 协 议 报 文 ， 接 获 直
态 数 据 库 过 程 中 的 初 始 序 列 号 和 交 换 所 有 的 Ｌ Ａ 数 据 包 头 列 值 ， 生 １ 节 的 消 息 摘 要 。 Ｓ 产 ６字
Ｄ Ｄ交 换 过 程 发 现 的 本 路 由器 中 没 有 的 或 已 过 时 的 Ｌ Ａ Ｂ Ｓ 已 经 写 入 到 ＯＳ Ｆ分 组 报 文 中 的公 共 密 钥 ， 成 加 密过 程 。 Ｐ 完
OSPF报文格式
要理解OSPF路由协议的工作原理，特别是路由更新机制，首先就要对它的各种报文格式有一个全面的了解。
OSPF报文主要有5种：Hello报文、DD （Database Description，数据库描述）报文、LSR （LinkState Request，链路状态请求）报文、LSU（LinkState Update，链路状态更新）报文和LSAck（LinkState Acknowledgment，链路状态应答）报文。
它们各自在OSPF路由更新中所担当的用途不一样，报文格式也存在比较大的差别。
9.2 OSPF报头及各种报文格式OSPF报文直接封装为IP协议报文，因为OSPF是专为TCP/IP网络而设计的路由协议。
以上所说到的五种OSPF报文使用相同的OSPF报头格式，如图9-9所示。
图9-9 OSPF协议报头格式l Version版本字段，占1个字节，指出所采用的OSPF协议版本号，目前最高版本为OSPF v4，即值为4（对应二进制就是0100）。
l Packet Type报文类型字段，标识对应报文的类型。
前面说了OSPF有5种报文，分别是：Hello报文、DD报文、LSR报文、LSU报文、LSAck报文。
具体将在下面各小节介绍。
l Packet Length：包长度字段，占2个字节。
它是指整个报文（包括OSPF报头部分和后面各报文内容部分）的字节长度。
l Router ID：路由器ID字段，占4个字节，指定发送报文的源路由器ID。
l Area ID：区域ID字段，占4个字节，指定发送报文的路由器所对应的OSPF区域号。
l Checksum：校验和字段，占2个字节，是对整个报文（包括OSPF报头和各报文具体内容，但不包括下面的Authentication字段）的校验和，用于对端路由器校验报文的完整性和正确性。
l AuType：认证类型字段，占2个字节，指定所采用的认证类型，0为不认证，1为进行简单认证，2采用MD5方式认证。
OSPF协议包含的五种报文简述
OSPF协议包含的五种报⽂简述OSPF使⽤5种不同的报⽂类型。
每种类型⽤于⽀持不同的，专门的⽹络功能。
这5种类型是：·HELLO报⽂(类型1 )。
·数据库描述报⽂(类型2 )。
·链路-状态请求报⽂(类型3 )。
·链路-状态更新报⽂(类型4 )。
·链路-状态应答报⽂(类型5 )。
⼀、HELLO报⽂OSPF包含⼀个⽤于建⽴和维护相邻站点之间关系的协议( HELLO协议)。
这些关系称为连接性。
连接性是OSPF交换路由数据的基础。
通过这个协议和报⽂类型， OSPF节点能发现区中的其他OSPF节点。
它的名字表明了其含义，HELLO协议在可能的相邻路由器之间建⽴通信。
HELLO协议使⽤特别的⼦报⽂结构，这个结构附加到标准2 4字节的OSPF头后⾯。
这些结构共同构成HELLO报⽂。
OSPF⽹络中的所有路由器必须遵守⼀定的规则，这个规则在整个⽹络中要⼀致。
这些规则包括：⽹络掩码。
HELLO报⽂⼴播的间隔。
⽹络中的其他路由器认为⼀个没有反应的路由器为死节点的时间(路由器死时间间隔)。
OSPF中的所有路由器对这些参数必须使⽤相同值，否则⽹络可能不会正常⼯作。
这些参数通过HELLO报⽂进⾏交换。
它们⼀起构成相邻节点之间通信的基础。
它们要确保在不同⽹络的路由器之间不形成相邻关系(连接性)，并且⽹络中的所有成员要对多久彼此联系⼀次成达共识。
HELLO报⽂也包括最近已与其联系过的其他路由器列表(使⽤它们⾃⼰惟⼀的路由器I D )。
这个N e i g h b o r (相邻者)域使邻居发现过程成为可能。
HELLO报⽂还包括⼏个其他的域，如Designated Router(指定路由器)、Backup Designated Router(备份指定路由器)和其他⼀些域。
这些域对于维护连接性，⽀持OSPF⽹络的稳定周期和收敛都是有⽤的。
⼆、DD报⽂当OSPF中的两个路由器初始化连接时要交换数据库描述(DD)报⽂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OSPF的报文格式OSPF报文直接封装为IP报文协议报文，协议号为89。
一个比较完整的OSPF报文（以LSU报文为例）结构如图8所示。

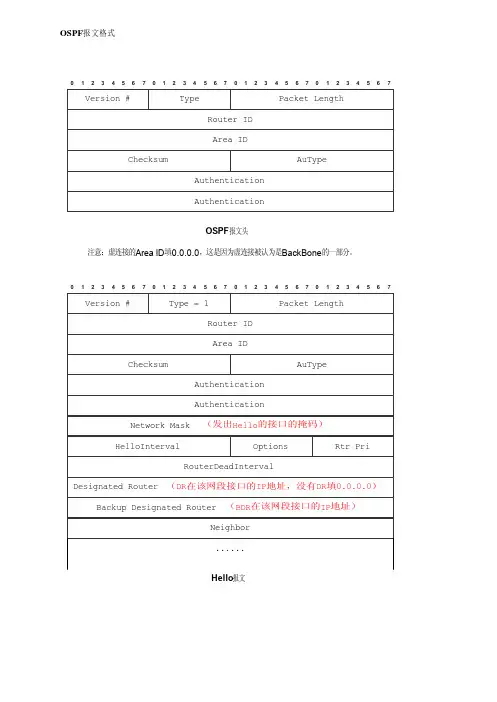

1. OSPF报文头OSPF有五种报文类型，它们有相同的报文头。

如图9所示。
主要字段的解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ Version：OSPF的版本号。
对于OSPFv2来说，其值为2。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Type：OSPF报文的类型。
数值从1到5，分别对应Hello报文、DD报文、LSR报文、L SU报文和LSAck报文。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Packet length：OSPF报文的总长度，包括报文头在内，单位为字节。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Router ID：始发该LSA的路由器的ID。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Area ID：始发LSA的路由器所在的区域ID。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Checksum：对整个报文的校验和。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ AuType：验证类型。
可分为不验证、简单（明文）口令验证和MD5验证，其值分别为0、1、2。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Authentication：其数值根据验证类型而定。
当验证类型为0时未作定义，为1时此字段为密码信息，类型为2时此字段包括Key ID、MD5验证数据长度和序列号的信息。
说明：MD5验证数据添加在OSPF报文后面，不包含在Authenticaiton字段中。
2. Hello报文（Hello Packet）最常用的一种报文，周期性的发送给邻居路由器用来维持邻居关系以及DR/BDR的选举，内容包括一些定时器的数值、DR、BDR以及自己已知的邻居。
Hello报文格式如图10所示。
主要字段解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ Network Mask：发送Hello报文的接口所在网络的掩码，如果相邻两台路由器的网络掩码不同，则不能建立邻居关系。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ HelloInterval：发送Hello报文的时间间隔。
如果相邻两台路由器的Hello间隔时间不同，则不能建立邻居关系。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Rtr Pri：路由器优先级。
如果设置为0，则该路由器接口不能成为DR/BDR。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ RouterDeadInterval：失效时间。
如果在此时间内未收到邻居发来的Hello报文，则认为邻居失效。
如果相邻两台路由器的失效时间不同，则不能建立邻居关系。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Designated Router：指定路由器的接口的IP地址。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Backup Designated Router：备份指定路由器的接口的IP地址。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Neighbor：邻居路由器的Router ID。
3. DD报文（Database Description Packet）两台路由器进行数据库同步时，用DD报文来描述自己的LSDB，内容包括LSDB中每一条LSA的H eader（LSA的Header可以唯一标识一条LSA）。
LSA Header只占一条LSA的整个数据量的一小部分，这样可以减少路由器之间的协议报文流量，对端路由器根据LSA Header就可以判断出是否已有这条LSA。
DD报文格式如图11所示。
主要字段的解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ Interface MTU：在不分片的情况下，此接口最大可发出的IP报文长度。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ I（Initial）：当发送连续多个DD报文时，如果这是第一个DD报文，则置为1，否则置为0。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ M（More）：当连续发送多个DD报文时，如果这是最后一个DD报文，则置为0。
否则置为1，表示后面还有其他的DD报文。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ MS（Master/Slave）：当两台OSPF路由器交换DD报文时，首先需要确定双方的主（M aster）从（Slave）关系，Router ID大的一方会成为Master。
当值为1时表示发送方为Maste r。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ DD Sequence Number：DD报文序列号，由Master方规定起始序列号，每发送一个DD 报文序列号加1，Slave方使用Master的序列号作为确认。
主从双方利用序列号来保证DD报文传输的可靠性和完整性。
4. LSR报文（Link State Request Packet）两台路由器互相交换过DD报文之后，知道对端的路由器有哪些LSA是本地的LSDB所缺少的，这时需要发送LSR报文向对方请求所需的LSA。
内容包括所需要的LSA的摘要。
LSR报文格式如图12所示。
图12 LS R报文格式主要字段解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ LS type：LSA的类型号。
例如Type1表示Router LSA。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link State ID：链路状态标识，根据LSA的类型而定。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Advertising Router：产生此LSA的路由器的Router ID。
5. LSU报文（Link State Update Packet）LSU报文用来向对端路由器发送所需要的LSA，内容是多条LSA（全部内容）的集合。
LSU报文格式如图13所示。
图13 LSU 报文格式主要字段解释如下：Number of LSAs：该报文包含的LSA的数量。
LSAs：该报文包含的所有LSA。
6. LSAck报文（Link State Acknowledgment Packet）LSAck报文用来对接收到的LSU报文进行确认，内容是需要确认的LSA的Header。
一个LSAck 报文可对多个LSA进行确认。
报文格式如图14所示。
图14 LSAc k报文格式主要字段解释如下：LSA Headers：该报文包含的LSA头部。
7. LSA头格式所有的LSA都有相同的报文头，其格式如图15所示。
图15 LSA 的头格式主要字段的解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ LS age：LSA产生后所经过的时间，以秒为单位。
LSA在本路由器的链路状态数据库（L SDB）中会随时间老化（每秒钟加1），但在网络的传输过程中却不会。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ LS type：LSA的类型。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link State ID：具体数值根据LSA的类型而定。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Advertising Router：始发LSA的路由器的ID。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ LS sequence number：LSA的序列号，其他路由器根据这个值可以判断哪个LSA是最新的。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ LS checksum：除了LS age字段外，关于LSA的全部信息的校验和。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ length：LSA的总长度，包括LSA Header，以字节为单位。
LSA类型(1) Router LSA图16 Rout er LSA格式主要字段的解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link State ID：产生此LSA的路由器的Router ID。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ V（Virtual Link）：如果产生此LSA的路由器是虚连接的端点，则置为1。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ E（External）：如果产生此LSA的路由器是ASBR，则置为1。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ B（Border）：如果产生此LSA的路由器是ABR，则置为1。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ # links：LSA中所描述的链路信息的数量，包括路由器上处于某区域中的所有链路和接口。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link ID：链路标识，具体的数值根据链路类型而定。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link Data：链路数据，具体的数值根据链路类型而定。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Type：链路类型，取值为1表示通过点对点链路与另一路由器相连，取值为2表示连接到传送网络，取值为3表示连接到Stub网络，取值为4表示虚连接。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ #TOS：描述链路的不同方式的数量。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ metric：链路的开销。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ TOS：服务类型。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ TOS metric：指定服务类型的链路的开销。
(2) Network LSANetwork LSA由广播网或NBMA网络中的DR发出，LSA中记录了这一网段上所有路由器的Router ID。
图17 Netw ork LSA格式主要字段的解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link State ID：DR的IP地址。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Network Mask：广播网或NBMA网络地址的掩码。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Attached Router：连接在同一个网段上的所有与DR形成了完全邻接关系的路由器的R outer ID，也包括DR自身的Router ID。
(3) Summary LSANetwork Summary LSA（Type3 LSA）和ASBR Summary LSA（Type4 LSA）除Link State ID字段有所不同外，有着相同的格式，它们都是由ABR产生。
图18 Summ ary LSA格式主要字段的解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link State ID：对于Type3 LSA来说，它是所通告的区域外的网络地址；对于Type4来说，它是所通告区域外的ASBR的Router ID。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Network Mask：Type3 LSA的网络地址掩码。
对于Type4 LSA来说没有意义，设置为0.0.0.0。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ metric：到目的地址的路由开销。
说明：Type3的LSA可以用来通告缺省路由，此时Link State ID和Network Mask都设置为0.0.0.0。
(4) AS External LSA由ASBR产生，描述到AS外部的路由信息。
图19 AS E xternal LSA格式主要字段的解释如下：●∙∙∙∙∙∙∙∙∙∙∙∙∙ Link State ID：所要通告的其他外部AS的目的地址，如果通告的是一条缺省路由，那么链路状态ID（Link State ID）和网络掩码（Network Mask）字段都将设置为0.0.0.0。
●∙∙∙∙∙∙∙∙∙∙∙∙∙ Network Mask：所通告的目的地址的掩码。
