钢筋锚固与搭接

根据《钢筋混凝土设计规范》规定:受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。

式中：LaE——受拉钢筋抗震锚固长度；ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取，对三级抗震等级取，对四级抗震等级取。

La——受拉钢筋锚固长度（非抗震）。

一、受拉钢筋最小锚固长度（la、laE）非抗震受拉钢筋最小锚固长度la注：1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数。

4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数。

5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数。

7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的倍。

机械锚固措施不得用于受压钢筋的锚固。

二、受拉钢筋最小抗震锚固长度laE1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数。

2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数。

3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数。

4. 当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数。

5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用，即laE=la。

Lab和LaE 的区别：Lab=a*ft/fy，Lab为基本锚固长度，a为钢筋的外型系数，光圆钢筋取，带肋钢筋取，ft、fy分别为混凝土、钢筋抗拉强度设计值。

搭接长度和锚固长度的关系-概述说明以及解释1.引言1.1 概述概述：搭接长度和锚固长度是在建筑和结构工程中常用的两个概念。

搭接长度指的是在构件连接或接头处的重叠部分的长度，通常用来增加构件之间的连接强度和稳定性。

而锚固长度则是指在混凝土结构中用于将钢筋或预应力钢束固定在混凝土中的长度，主要用于提供结构的抗拉强度和抗震能力。

搭接长度和锚固长度在工程设计和施工中都起着至关重要的作用。

合理的搭接长度可以有效地提高构件连接的强度和刚度，从而增加整体结构的稳定性和安全性。

而适当的锚固长度则可以确保钢筋或钢束与混凝土之间的良好粘结，以提供足够的抗拉能力和变形能力。

本文将重点研究搭接长度与锚固长度之间的关系，并探讨它们对建筑结构性能的影响。

通过理论分析和实验研究，我们将探讨不同搭接长度和锚固长度对构件连接和结构整体性能的影响，并提出相应的应用建议和总结。

希望通过本文的研究，能够为工程设计和施工提供科学、合理的指导，从而提高建筑结构的安全性和可靠性。

1.2文章结构文章结构部分的内容如下：1.2 文章结构本文将按照以下结构进行探讨搭接长度和锚固长度之间的关系。

首先，引言部分将给出本文的概述，包括对搭接长度和锚固长度的定义和作用进行简要介绍。

其次，正文部分将详细阐述搭接长度和锚固长度的定义和作用，包括它们分别在不同领域中的具体应用和重要性。

最后，结论部分将总结搭接长度和锚固长度之间的关系，并给出一些建议和应用建议。

通过以上结构，本文将全面探讨搭接长度和锚固长度的关系，并希望能给读者带来一些启示和应用上的帮助。

1.3 目的本文的目的是探讨搭接长度和锚固长度之间的关系。

在工程领域中，搭接长度和锚固长度是两个重要的概念，它们对于构件的连接和固定起着至关重要的作用。

通过深入研究和探索搭接长度和锚固长度的定义、作用以及它们之间的关系，我们可以更好地理解这两个概念在工程实践中的应用和意义。

具体而言，本文将对搭接长度和锚固长度进行详细的介绍和解释，并深入分析它们在不同情况下的变化规律和相互影响。

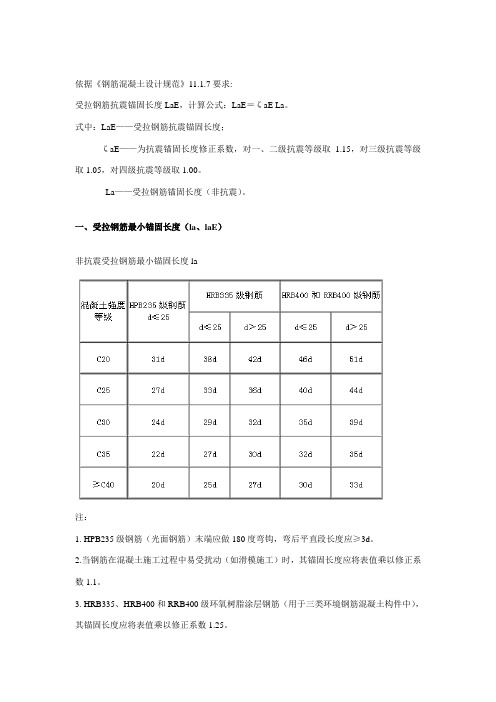

依据《钢筋混凝土设计规范》11.1.7要求:受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。

式中：LaE——受拉钢筋抗震锚固长度；ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

La——受拉钢筋锚固长度（非抗震）。

一、受拉钢筋最小锚固长度（la、laE）非抗震受拉钢筋最小锚固长度la注：1. HPB235级钢筋（光面钢筋）末端应做180度弯钩，弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级环氧树脂涂层钢筋（用于三类环境钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

4. 当HRB335、HRB400和RRB400级钢筋，在锚固区混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。

5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采取机械锚固时，其锚固长度可将表值乘以修正系数0.7。

7.当计算中充足利用纵向钢筋抗压强度时，受压钢筋锚固长度不应小于受拉锚固长度la0.7倍。

机械锚固方法不得用于受压钢筋锚固。

二、受拉钢筋最小抗震锚固长度laE1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。

2. HRB335、HRB400和RRB400级环氧树脂涂层钢筋（用于三类环境钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。

3. 当HRB335、HRB400和RRB400级钢筋，在锚固区混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。

4. 当钢筋末端采取机械锚固时，其锚固长度可将表值乘以修正系数0.7。

5. 四级抗震锚固长度laE按非抗震锚固长度la采取，即laE=la。

Lab和LaE 区分：Lab=a*ft/fy，Lab为基础锚固长度，a为钢筋外型系数，光圆钢筋取0.16，带肋钢筋取0.14，ft、fy分别为混凝土、钢筋抗拉强度设计值。

工程量计算专家
附录二钢筋搭接长度与锚固长度的取定
表1-1~表1-5为00G101规范规定的搭接锚固值、表1-6、1-7为03G101规范规定的搭接锚固值。

1.1 软件中纵向受拉钢筋的锚固长度取定
纵向受拉钢筋的最小锚固长度l a及l aE(mm) 表1-1
1.2 绑扎骨架中的纵向受拉钢筋的搭接长度
纵向受拉钢筋的最小搭接长度ιd及ιd E（mm）表1-2
1.3 绑扎骨架中的纵向受压钢筋的搭接长度
受压钢筋绑扎接头的搭接长度表1-3
108
鲁班钢筋用户手册
109
1.4 焊接骨架中的纵向受拉钢筋的搭接长度
受拉钢筋绑扎接头的搭接长度ιd 及ιdE （mm ） 1-4
1.5 焊接骨架中的纵向受压钢筋的搭接长度
纵向受压钢筋的最小搭接长度ιd 及ιd E （mm ）
表1-5
a
工程量计算专家
纵向受拉钢筋抗震锚固长度laE
110。

钢筋搭接和锚固钢筋锚固的原则：1、梁受拉钢筋在端支座的弯锚，其弯锚直段≥0.4laE，弯钩段为 15d 并应进入边柱的“竖向锚固带”，且应使钢筋弯钩不与柱纵筋平行接触的原则（边柱的“竖向锚固带”的宽度为：柱中线过 5d 至柱纵筋内侧之间）；2、受力纵筋在端支座的锚固不应全走保护层的原则，当水平段走混凝土保护层时，弯钩段应在尽端角筋内侧“扎入”钢筋混凝土内；3、当抗震框架梁往中柱支座直通锚固时，纵筋应过中线+5d 且≥Lae 的原则；4、梁受拉纵筋受力弯钩为 15d、柱偏拉纵筋弯钩、钢筋构造弯钩为 12d 的原则；5、墙身的第一根竖向钢筋、板的第一根钢筋距离最近构件内的相平行钢筋为墙身竖向钢筋与板筋分布间距 1/2 的原则；6、当两构件配筋“重叠”时不重复设置且取大者的原则；7、节点内钢筋锚固不应平行接触的原则。

1、变截面柱墙插筋锚固为 1.5Lae 2、墙上柱纵筋锚固为 1.6Lae 3、上柱比下柱多出的钢筋锚固为 1.2Lae 4、下柱比上柱多出的钢筋锚固为 1.2Lae 5、上柱直径大于下柱时应将下层柱的连接位置移到柱的上端,上柱连接位置下移。

6、顶层边角柱外侧钢筋全部伸入梁板内,长度为梁底以上 1.5Lae。

也可采用 12D(此时屋面梁上部弯折长度须为 1.7Lae,避免节点顶部钢筋拥挤)和 1.5Lae+20D（当柱外侧配筋率>1.2%) 7、顶层中柱12D,当直锚长度大于锚固长度时可采取直锚。

8、暗柱和墙顶层锚固为 Lae (自板底)。

9、框支柱部分纵筋延伸到上层剪力墙楼板顶,能通则通,弯锚部分伸入梁或板内 Lae10、墙水平筋伸入端柱的长度取定:当满足直锚时为 Lae,当不能满足直锚时为伸至端柱对边加弯折 15D,平直段长度须>=0.4Lae11、剪力墙水平筋应伸至墙端,并向内水平面弯折。

12、转角剪力墙外侧水平筋应连续通过。

1、楼层框架梁钢筋端支座采用直锚时为>=Lae 且>=0.5 支座宽+5D。

钢筋接头、钢筋锚固、搭接长度规定（1）楼板及梁钢筋的直径小于22mm，采用搭接接头，最小搭接长度见附表。

（2）楼板及梁钢筋直径大于等于22mm时采用锥螺纹机械连接,柱子及剪力墙钢筋小于16mm采用电渣压力焊，大于等于16mm小于22mm时,采用锥螺纹机械连接。

（3）钢筋的最小锚固长度见附表钢筋最小搭接长度表钢筋最小锚固长度（4）钢筋焊接的接头形式、抽样、焊接工艺和质量验收应符合“钢筋焊接及验收规范”有关规定。

（5）采取有效措施进行成品保护，特别是负弯矩钢筋的保护，以保证钢筋位置准确。

（6）搭接接头错开长度为钢筋直径的40倍，绑扎接头搭接长度根据混凝土强度为钢筋直径的41倍、47倍，且两根接头端部错开0.3倍的搭接长度。

（7）为保证梁柱墙的钢筋保护层在梁柱墙钢筋绑扎完毕后，在箍筋上焊直径为14mm的长度满足梁柱墙截面的钢筋，每隔500mm一道，以便用来控制梁柱墙的保护层及截面。

梁下层为双层或三层钢筋是在绑扎时中间采用直径为25mm的钢筋进行隔开，间距为延梁长方向间距1000mm放置。

质量保证措施建立完善的质量保证体系，做到分工明确，责任明确，各工种严格把关，配合现场监理工程师的质量监督与管理。

具体从以下几方面进行监督和控制。

1、施工技术质量控制：集中组织工程技术人员学习合同文件及技术规范，严格按照施工工艺和部颁施工规范组织施工，并结合工程特点计划，制定各类工艺和技术质量标准细则，牢固树立质量第一、争取全优的思想。

2、施工准备阶段质量控制：组织全体施工人员进行图纸自审，做好技术交底工作，使之了解工程概况，明确设计意图，掌握操作规程，执行质量标准。

3、材料、半成品质量控制：严格按IS09001质量标准订货、采购、包装和运输。

物资进场按验收标准进行检测和验收，并按规定要求分类堆放，保管和加工。

4、施工机械及测量设备的质量控制：技术、性能、状态良好，经常保养，定期维修，保证其精确度。

5、施工过程质量控制：严格执行技术规范、规程和质量检验标准；严格实行质量自检，加强质量监督，抓好工序质量，确保分项工程质量。

钢筋搭接长度计算法，和锚固计算法？如：C35的混泥土，25的梁筋，3.5的保护层，抗震等级的，怎样计算搭接长度。

和锚固长度、、、、满意答案1：C35的混泥土，25的梁筋，3.5的保护层，抗震等级是几级的呢？追问：七级抗震、、、补充：楼主啊，那是七度二级，没有人说7级抗震的啊C35的混泥土，2级25的梁筋，3.5的保护层，抗震等级2级的，锚固长度为31*25=775MM，如果钢筋的搭接率为25%以下的话，搭接长度为1.2*775=930补充：C35的混泥土，3级25的梁筋，3.5的保护层，抗震等级2级的，锚固长度为37925*25=775MM，如果钢筋的搭接率为25%以下的话，搭接长度为1.2*925=1110补充：C35的混泥土，3级25的梁筋，3.5的保护层，抗震等级2级的，锚固长度为37*25=925MM，如果钢筋的搭接率为25%以下的话，搭接长度为1.2*925=1110搭接按50％错开时就是：925*1.4=1295MM追问：为啥这样乘、、、你能给我说清楚不、、、像第一个，31*25=775mm,三十一从那来的咋算出来的， 25是指的25的钢筋吧补充：2级钢筋时为31D，当你说是3级钢筋时为37D了满意答案2：根据《混凝土结构设计规范》GB50010-2002对锚固的规定：在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。

式中:f1为钢筋的抗拉设计强度；f2为混凝土的抗拉设计强度；a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14；d为钢筋的公称直径。

另外，当钢筋为HRB335级和HRB400级其直径大于25mm时，锚固长度应再乘1.1的修正系数。

在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为 1.15；三级时系数为1.05；；四级时系数为1.0。

混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍。

《混凝土结构设计规范》GB50010-2002对搭接长度计算的规定受拉钢筋搭接长度计算公式：L=§la,L为搭接长度，§为搭接长度修正系数（直径小于25取1.2，50取1.4，100取1.6），la为锚固长度。

钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表。

锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE 加15d直角钩。

纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

在任何情况下搭接长度不得小于300mm。

搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。

受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。

保护层厚度在图纸的结构说明页中均有详细规定。

一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。

保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。

圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事先垫了保护层更加容易跺倒箍筋。
