电力电缆屏蔽层的作用
电线电缆最外层一般为橡胶或橡胶合成套,这一层的作用一是绝缘，同时也起保护电缆不受伤害的作用。

电缆分高压还是低压电缆，如果是高压的，里面还会有一层类似树脂的填充物，这是起绝缘作用的，在高压电缆中，这层是绝缘的最重要部分。

低压的没有这层东西。

然后里面还会缠一些类似丝带一样的东西，这是为了固定住电缆每一芯，把中间的空隙填满。

至于屏蔽层，分两种情况，电力电缆的屏蔽层的作用有：
1、是因为电力电缆通过的电流比较大，电流周围会产生磁场，为了不影响别的元件，所以加屏蔽层可以把这种电磁场屏蔽在电缆内。

2、是可以起到一定的接地保护作用，如果电缆芯线内发生破损，泄露出来的电流可以顺屏蔽层流如接地网，起到安全保护的作用。

如果是控制电缆，别的没什么区别，只是在很多地方，特别是计算机系统的控制电缆，这里的屏蔽层是用来屏蔽外来影响的，因为其本身电流很弱，非常怕外界的电磁场影响。

津成线缆。

电力电缆安装运维工（配电）——基础知识简答（初级工）Lf5C1001LP 串、并联电路中，电流、电压的关系是怎样的？答案：（1）在串联电路中，电流处处相等，总电压等于各元件上电压降之和。

（2.5分）（2）在并联电路中，各支路两端电压相等，总电流等于各支路电流之和。

（2.5分）Lf5C1002LP 什么叫负荷曲线?答案：将电力负荷随着时间变化关系绘制出的曲线称为负荷曲线。

（5分）Lf5C1003LP 电缆采取铅作护套料的优点有哪些？答案：（1）密封性好；（1分）（2）熔化点低；（1分）（3）韧性好，不影响电缆的可曲性；（1.5分）（4）耐腐蚀性比一般金属好。

（1.5分）Lf5C3004LP 电动势与电压有什么区别?它们的方向是怎样规定的？答案：（1）电动势是反映外力克服电场力做功的概念，而电压则是反映电场力做功的概念。

（2.5分）（2）电动势的正方向为电位升的方向，电压的方向为电位降的方向。

（2.5分）Lf5C3005LP 戴维南定理的内容是什么？答案：（1）任何一个线性含源二端网络，对外电路来说，可以用一条有源支路来等效替代；（2分）（2）该有源支路的电动势等于含源二端网络的开路电压；（1.5分）（3）其阻抗等于含源二端网络化成无源网络后的入端阻抗。

（1.5分）Lf5C3006LP 什么叫电力系统的静态稳定？答案：电力系统运行的静态稳定性也称微变稳定性，它是指当正常运行的电力系统受到很小的扰动，将自动恢复到原来运行状态的能力。

（5分）Lf5C3007LP 回流线的选择与设置应符合哪些规定？答案：（1）回流线的截面选择应按系统发生单相接地故障电流和持续时间来验算其稳定性。

（2.5分）（2）回流线的排列布置方式，应使电缆正常工作时在回流线上产生的损耗最小。

（2.5分）Lf5C3008LP 请说出ZLQD30电缆名称和使用范围？答案：（1）该电缆为纸绝缘、铝芯、铅包、裸细钢丝铠装不滴流电力电缆。

（2分）（2）敷设在室内、矿井中，能承受机械外力作用，并能承受相当的拉力。

探讨中压电缆的金属屏蔽层【摘要】本文主要描述了中压电缆为什么要采用金属屏蔽结构以及金属屏蔽的工艺及短路电流的计算方法。

【关键词】金属屏蔽；截面积；屏蔽工艺；短路电流；0 引言金属屏蔽层是中压（3.6/6kV∽26/35kV））交联聚乙烯绝缘电力电缆中不可缺少的结构,GB/T12706.2—2008和GB/T12706.3—2008第7部分规定所有电缆的绝缘线芯上应有金属屏蔽，可以在单根绝缘线芯上也可以在几根绝缘线芯上包覆金属屏蔽。

科学设计金属屏蔽的结构、准确计算屏蔽层所承受的短路电流并合理制定屏蔽层加工工艺,对确保交联电缆的质量乃至整个运行系统的安全具有至关重要的作用。

1 金属屏蔽的方式和作用中压交联聚乙烯绝缘电力电缆金属屏蔽的方式主要由铜带搭盖绕包屏蔽和疏绕铜丝屏蔽两种方式。

根据GB/T12706-2008 额定电压6kV到35kV电缆的标准规定，铜带屏蔽方式中的铜带平均搭盖率不小于铜带宽度的15%（标称值），最小值不小于5%。

单芯电缆的铜带厚度≥0.12mm,多芯电缆的平均厚度≥0.10mm,铜带最小厚度不小于标称值的90%。

铜丝屏蔽由疏绕的软铜线组成，其表面应由反向绕包的铜丝或铜带扎紧，相邻铜丝的平均间隙应不大于4mm。

电缆结构上的屏蔽是一种改善电场分布的措施，金属屏蔽的作用主要有以下几个方面:1、电缆正常通电时金属屏蔽层通过电容电流，短路故障时通过短路电流。

2、将电缆通电时引起的电磁场屏蔽在绝缘线芯内，以减少对外界产生的电磁干扰，金属屏蔽层也起到限制外界电磁场对内部产生的影响。

3、电站保护系统要求外金属屏蔽具有较好的防雷特性。

4、均化电场，防止轴向放电。

由于半导电层具有一定的电阻，当金属屏蔽层接地不良时，在电缆轴向由于电位分布不均匀而造成电缆沿面放电。

2 金属屏蔽截面积的计算为了保证系统发生短路时不烧坏金属屏蔽层，必须根据系统规划详细合理计算出短路容量，根据短路容量计算出金属屏蔽层的截面大小。

计算机电缆介绍及屏蔽层作用据矿用电缆报道计算机电缆适用于交流额定电压为300/500V及以下对于防干扰性能要求高的电子计算机、检测仪器、仪表的固定连接。

产品标准企业标准型号名称DJYVP20电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽钢带铠装电缆。

DJYVP电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽电缆。

电缆导体的长期允许工作温度应不超过70℃在使用过程中电缆应防止高温直流辐射或接触电缆敷设环境温度应不低于0℃。

电缆敷设安装允许弯曲半径非铠装层电缆应不小于电缆外径的6倍铠装或屏蔽层结构电缆应不小于电缆外径的12倍屏蔽层结构的软电缆应不小于电缆外径的6倍。

下面werge_dryj介绍一下计算机电缆屏蔽层的作用一、引起干扰的主要原因1电阻耦合引入的干扰传导引入2电容电感耦合引入的干扰3计算机供电线路上引入的干扰4雷击引入的干扰注1、由于外施电压在线芯间电容耦合的作用下产生的静电干扰2、由于通电电流产生的电磁感应干扰。

总的来讲当邻近存在高电压、大电流干扰源时电气干扰更严重由于同一电缆的线芯之间的距离较小其干扰程度也远大于平行敷设的紧邻电缆。

二、屏蔽的选择1、开关量信号可用总屏蔽2、高电平模拟信号宜用对绞线芯的总屏蔽必要时也可用对绞线芯分屏蔽3、低电平模拟信号或脉冲量信号宜用对绞线芯的分屏蔽必要时也可用含对绞线芯分屏蔽的复合总屏蔽。

三、屏蔽电缆的作用屏蔽电缆的作用主要是防止1静电干扰2电磁感应3串音感应所产生之干扰确保系统传输正常运行061127 PLC控制系统抗干扰技术设计策略随着工业设备自动化控制技术的发展可编程控制器PLC在工业设备控制中的应用越来越广泛。

PLC控制系统的可靠性直接影响到企业的安全生产和经济运行系统的抗干扰能力是关系到整个系统可靠运行的关键。

本文详细介绍了影响PLC运行的干扰类型及来源并提出抗干扰设计的实施策略。

自动化系统所使用的各种类型PLC中有的是集中安装在控制室有的是安装在生产现场和各电机设备上它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。

电力电缆金属护套或屏蔽的接地作用电力电缆的金属护套或屏蔽具有重要的接地作用。

其主要功能是保护电缆的绝缘层，防止外界环境对电缆的干扰，同时还能有效地将电缆内部的电荷引导到地下。

首先，金属护套或屏蔽可以防止电缆绝缘层受到外界电磁场的干扰。

在电力输送过程中，周围环境中存在各种电磁辐射，如电力线、电气设备等。

这些外界电磁场可能会对电缆的绝缘层产生不良影响，导致电缆绝缘性能下降，甚至发生故障。

金属护套或屏蔽可以有效地屏蔽这些电磁辐射，保护电缆绝缘层的完整性。

其次，金属护套或屏蔽还能起到防止外界物质对电缆的侵蚀作用。

在地下敷设电缆时，可能会遇到潮湿、腐蚀性环境。

如果电缆的外绝缘层损坏，这些外界物质可能会渗入电缆，导致电缆短路、绝缘击穿等故障。

金属护套或屏蔽可以起到屏蔽外界物质的作用，保护电缆免受侵蚀。

此外，金属护套或屏蔽还能有效地将电缆内部的电荷引导到地下。

在电力供应系统中，电缆内部的电荷会产生静电，如果这些电荷不能及时导出，可能会引起电缆的局部放电，损坏电缆的绝缘层。

金属护套或屏蔽可以作为接地导体，与地下的接地系统连接，将电荷引导到地下，防止电荷积累导致局部放电。

另外，金属护套或屏蔽还能提高电缆的屏蔽效果。

在电力输送过程中，电缆内部的电流会产生电磁场，这个电磁场可能会对周围的电缆或设备产生干扰。

金属护套或屏蔽可以起到屏蔽电磁场的作用，减少对周围设备的干扰，提高电缆的传输质量。

需要注意的是，金属护套或屏蔽的接地需要符合相关的规范和标准。

接地系统需要具有良好的接地电阻，以确保金属护套或屏蔽能够有效地引导电荷到地下。

接地系统的设计和施工需要专业技术人员进行，以确保接地效果符合要求。

总之，电力电缆的金属护套或屏蔽在电力输送系统中扮演着重要的角色。

它们不仅能够保护电缆的绝缘层，防止干扰和侵蚀，还能有效地将电荷引导到地下，提高电缆的安全可靠性和传输质量。

因此，金属护套或屏蔽的接地是电力电缆设计和施工中必不可少的环节。

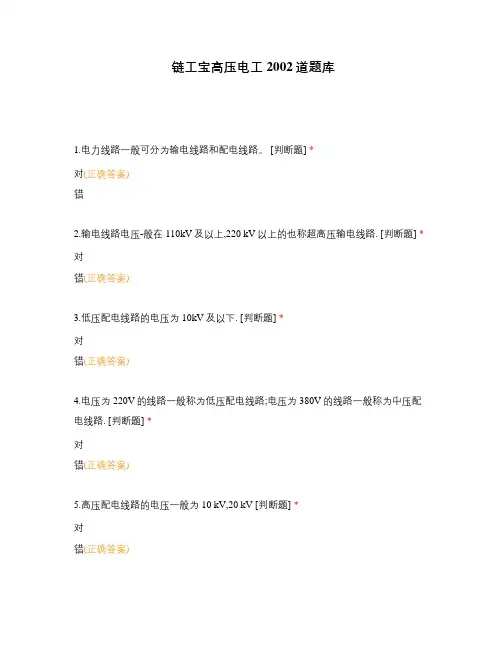

链工宝高压电工2002道题库1.电力线路一般可分为输电线路和配电线路。

[判断题] *对(正确答案)错2.输电线路电压-般在110kV及以上,220 kV以上的也称超高压输电线路. [判断题] *对错(正确答案)3.低压配电线路的电压为10kV及以下. [判断题] *对错(正确答案)4.电压为220V的线路一般称为低压配电线路;电压为380V的线路一般称为中压配电线路. [判断题] *对错(正确答案)5.高压配电线路的电压一般为10 kV,20 kV [判断题] *对错(正确答案)6.电力线路按架设方式可分为架空电力线路和电缆电力线路。

[判断题] *对(正确答案)错7.空气是架空电力线路导线之间及导线对地的自然绝缘介质。

[判断题] *对(正确答案)错8.金具在架空线路中主要起支持,固定、连接,接续、调节及保护作用。

[判断题] *对(正确答案)错9.杆塔基础是将杆塔固定于地下,以保证杆塔不发生倾斜或倒塌。

[判断题] *对(正确答案)错10.绝缘子是用来固定导线,并使导线与杆塔之间保持绝缘状态。

[判断题] *对(正确答案)错11.杆塔按使用的材料可分为钢筋混凝土杆塔和金属杆塔。

[判断题] *对(正确答案)错12.钢筋混凝土杆使用最多的是锥形杆,其锥度一般为1/75. [判断题] *对(正确答案)错13.钢筋混凝土杆又分普通型预应力杆和等径预应力杆两种 [判断题] *对错(正确答案)14.由于受到线路空间走廊限制,有时在同一基杆塔上架设多回线路. [判断题] *对(正确答案)错15.架空线路中的耐张杆塔用于限制线路发生断线,倒杆事故时波及的范围。

[判断题] *对(正确答案)错16.位于线路首端的第一基杆塔属于首端杆,最末端一基杆塔属于终端杆。

[判断题] *对错(正确答案)17.架空导线多采用钢芯铝绞线,其钢芯的主要作用是提高导电能力。

[判断题] *对错(正确答案)18.钢绞线常用作架空地线、接地引下线及杆塔的拉线。

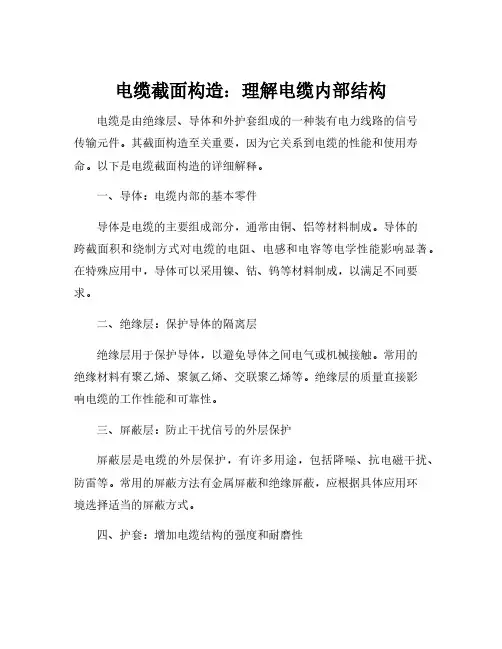

电缆截面构造：理解电缆内部结构电缆是由绝缘层、导体和外护套组成的一种装有电力线路的信号
