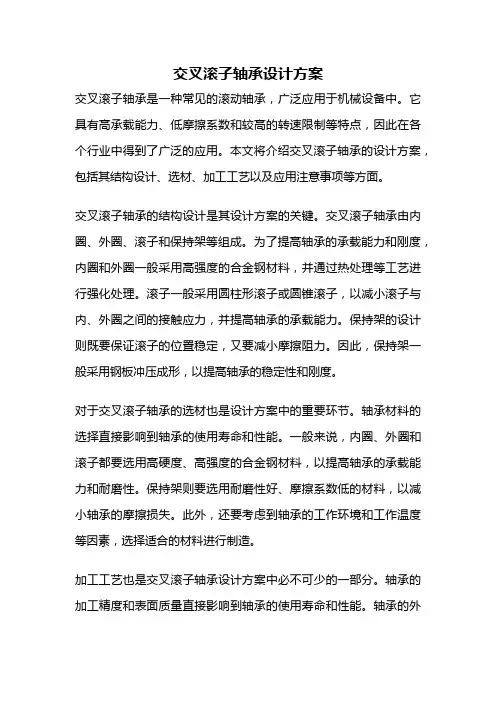

交叉滚子轴承设计方案交叉滚子轴承是一种常见的滚动轴承，广泛应用于机械设备中。

它具有高承载能力、低摩擦系数和较高的转速限制等特点，因此在各个行业中得到了广泛的应用。

本文将介绍交叉滚子轴承的设计方案，包括其结构设计、选材、加工工艺以及应用注意事项等方面。

交叉滚子轴承的结构设计是其设计方案的关键。

交叉滚子轴承由内圈、外圈、滚子和保持架等组成。

为了提高轴承的承载能力和刚度，内圈和外圈一般采用高强度的合金钢材料，并通过热处理等工艺进行强化处理。

滚子一般采用圆柱形滚子或圆锥滚子，以减小滚子与内、外圈之间的接触应力，并提高轴承的承载能力。

保持架的设计则既要保证滚子的位置稳定，又要减小摩擦阻力。

因此，保持架一般采用钢板冲压成形，以提高轴承的稳定性和刚度。

对于交叉滚子轴承的选材也是设计方案中的重要环节。

轴承材料的选择直接影响到轴承的使用寿命和性能。

一般来说，内圈、外圈和滚子都要选用高硬度、高强度的合金钢材料，以提高轴承的承载能力和耐磨性。

保持架则要选用耐磨性好、摩擦系数低的材料，以减小轴承的摩擦损失。

此外，还要考虑到轴承的工作环境和工作温度等因素，选择适合的材料进行制造。

加工工艺也是交叉滚子轴承设计方案中必不可少的一部分。

轴承的加工精度和表面质量直接影响到轴承的使用寿命和性能。

轴承的外圈和内圈一般采用磨削工艺进行加工，以提高尺寸精度和表面质量。

滚子的加工一般采用冷挤压或冷拉拔工艺，以提高滚子的硬度和表面质量。

保持架的加工一般采用冲压工艺，以提高保持架的精度和稳定性。

此外，还要对轴承进行工艺处理，如热处理、表面处理等，以提高轴承的耐磨性和耐腐蚀性。

应用注意事项也是设计方案中需要考虑的重要内容。

在使用交叉滚子轴承时，需要注意轴承的安装和调整。

轴承的安装要保证正确的间隙和预紧力，以确保轴承的正常运转。

轴承的调整要根据实际情况进行，以避免轴承的过早损坏或轴承的运转不稳定。

此外，还要注意轴承的润滑和密封，以提高轴承的工作效率和使用寿命。

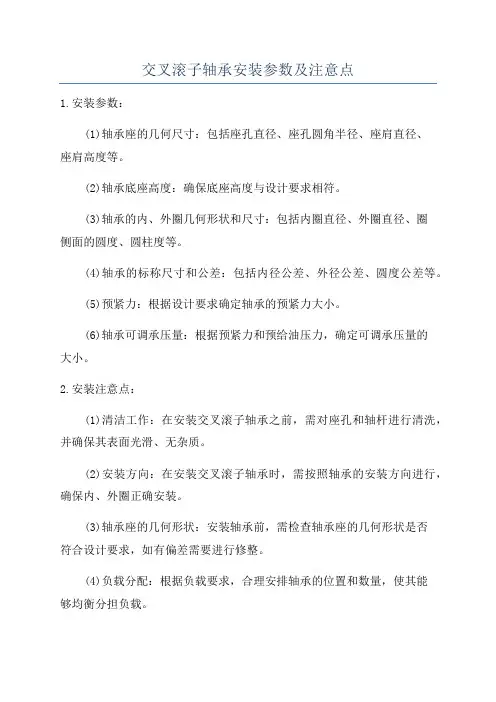

交叉滚子轴承安装参数及注意点1.安装参数：(1)轴承座的几何尺寸：包括座孔直径、座孔圆角半径、座肩直径、座肩高度等。

(2)轴承底座高度：确保底座高度与设计要求相符。

(3)轴承的内、外圈几何形状和尺寸：包括内圈直径、外圈直径、圈侧面的圆度、圆柱度等。

(4)轴承的标称尺寸和公差：包括内径公差、外径公差、圆度公差等。

(5)预紧力：根据设计要求确定轴承的预紧力大小。

(6)轴承可调承压量：根据预紧力和预给油压力，确定可调承压量的大小。

2.安装注意点：(1)清洁工作：在安装交叉滚子轴承之前，需对座孔和轴杆进行清洗，并确保其表面光滑、无杂质。

(2)安装方向：在安装交叉滚子轴承时，需按照轴承的安装方向进行，确保内、外圈正确安装。

(3)轴承座的几何形状：安装轴承前，需检查轴承座的几何形状是否符合设计要求，如有偏差需要进行修整。

(4)负载分配：根据负载要求，合理安排轴承的位置和数量，使其能够均衡分担负载。

(5)震动和噪音：在安装交叉滚子轴承时，需要保证轴承与座孔之间的配合间隙合适，避免震动和噪音的产生。

(6)轴承预紧力：根据预紧力的要求，利用轴承的自定位作用，使轴与座孔配合更紧密，提高轴承的刚性和传力能力。

(7)润滑方式：根据不同的工况要求，选择合适的润滑方式，如油脂润滑或油气润滑等。

(8)安装工具：选择合适的安装工具，如轧制工具、加热器等，确保安装过程顺利进行，塑性变形产生的轴向力要小。

(9)安装面的粗糙度：安装面的粗糙度应符合设计要求，以确保轴承的正常工作。

(10)合理调整：安装后，应根据需要进行轴承的微调和校正，确保轴承的运行稳定。

总结：在安装交叉滚子轴承时，需要注意几何尺寸的选择和准确测量、座孔和轴杆的清洁工作、轴承安装方向的正确性、负载均衡分担、预紧力和可调承压量的设置等。

若安装过程中存在问题，请及时调整和修正，以确保轴承的可靠运行和长寿命。

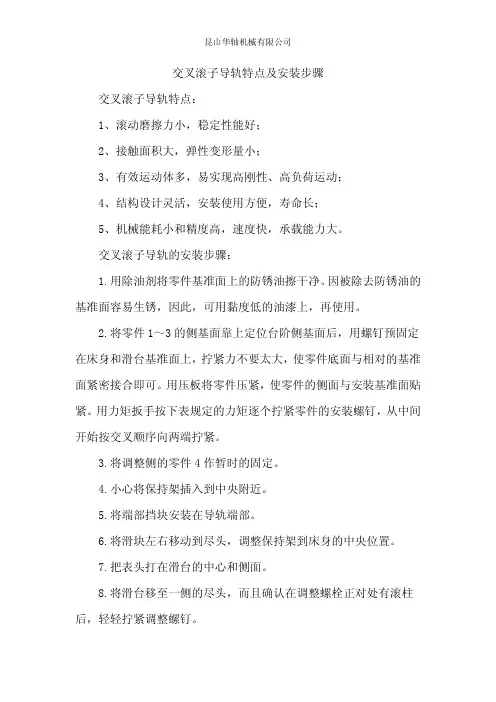

交叉滚子导轨特点及安装步骤
交叉滚子导轨特点：
1、滚动磨擦力小，稳定性能好；
2、接触面积大，弹性变形量小；
3、有效运动体多，易实现高刚性、高负荷运动；
4、结构设计灵活，安装使用方便，寿命长；
5、机械能耗小和精度高，速度快，承载能力大。

交叉滚子导轨的安装步骤：
1.用除油剂将零件基准面上的防锈油擦干净。

因被除去防锈油的基准面容易生锈，因此，可用黏度低的油漆上，再使用。

2.将零件1～3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧力不要太大，使零件底面与相对的基准面紧密接合即可。

用压板将零件压紧，使零件的侧面与安装基准面贴紧。

用力矩扳手按下表规定的力矩逐个拧紧零件的安装螺钉，从中间开始按交叉顺序向两端拧紧。

3.将调整侧的零件4作暂时的固定。

4.小心将保持架插入到中央附近。

5.将端部挡块安装在导轨端部。

6.将滑块左右移动到尽头，调整保持架到床身的中央位置。

7.把表头打在滑台的中心和侧面。

8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。

9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。

10.将滑台移至中央位置，把调整螺钉轻轻拧紧。

11.重复8-10的步骤，将滑台的间隙调到0为止。

12.参照给定的力矩值，按照8-10的步骤将调整螺钉固紧。

13.最后将零件4固紧。

跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚柱。

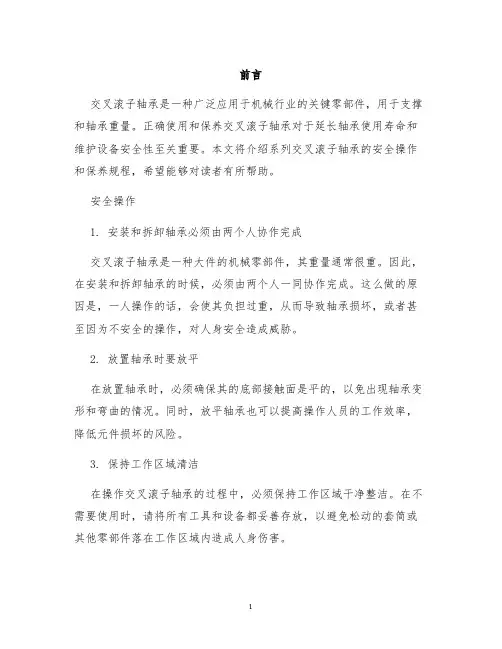

前言交叉滚子轴承是一种广泛应用于机械行业的关键零部件，用于支撑和轴承重量。

正确使用和保养交叉滚子轴承对于延长轴承使用寿命和维护设备安全性至关重要。

本文将介绍系列交叉滚子轴承的安全操作和保养规程，希望能够对读者有所帮助。

安全操作1. 安装和拆卸轴承必须由两个人协作完成交叉滚子轴承是一种大件的机械零部件，其重量通常很重。

因此，在安装和拆卸轴承的时候，必须由两个人一同协作完成。

这么做的原因是，一人操作的话，会使其负担过重，从而导致轴承损坏，或者甚至因为不安全的操作，对人身安全造成威胁。

2. 放置轴承时要放平在放置轴承时，必须确保其的底部接触面是平的，以免出现轴承变形和弯曲的情况。

同时，放平轴承也可以提高操作人员的工作效率，降低元件损坏的风险。

3. 保持工作区域清洁在操作交叉滚子轴承的过程中，必须保持工作区域干净整洁。

在不需要使用时，请将所有工具和设备都妥善存放，以避免松动的套筒或其他零部件落在工作区域内造成人身伤害。

4. 不要用手直接接触轴承在操作轴承时，不要用手直接接触轴承，因为这样会污染轴承的表面，甚至会导致内部损坏。

当需要接触轴承时，应使用干净的布或手套，并定期更换。

5. 使用正确的工具在操作交叉滚子轴承时，必须使用正确的工具，避免使用不该用的工具来作业，因为这可能会造成元件损坏或人身伤害。

保养规程1. 定期清洗轴承和底盘为了延长交叉滚子轴承的寿命，应该定期清洗掉其表面的灰尘和杂质。

清洗过程中，应该使用干净的布或者刷子慢慢地将污垢和油污擦掉，并用清水冲洗干净，以避免残留物带入轴承内部从而导致轴承损坏。

2. 定期加注润滑油为了减少轴承的磨损，我们需要在轴承上定期加注润滑油，以保持其表面润滑。

润滑油的使用量应该根据轴承的大小、转速和负荷等因素来决定，如果使用不当，轴承内摩擦会导致内部破损和油温上升，最终导致轴承故障。

3. 防止尘埃和水的侵入轴承安装时，必须要注意防止外部尘埃和水分侵入到轴承里面，否则会加速轴承的损坏。

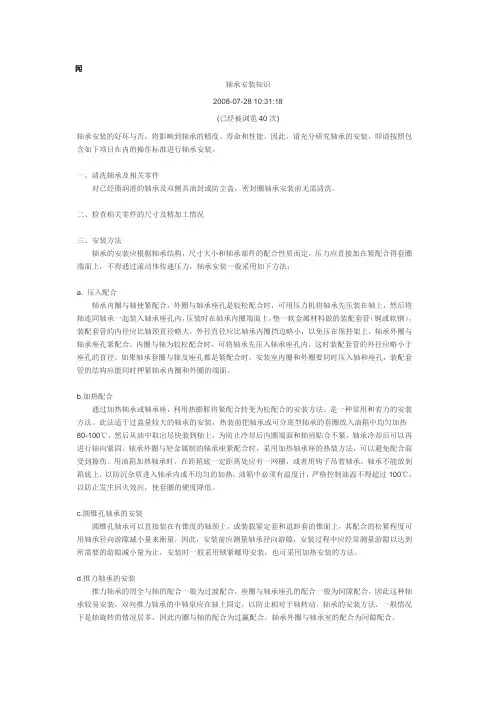

闻轴承安装知识2008-07-28 10:31:18(已经被浏览40次)轴承安装的好坏与否，将影响到轴承的精度、寿命和性能。

因此，请充分研究轴承的安装，即请按照包含如下项目在内的操作标准进行轴承安装。

一、清洗轴承及相关零件对已经脂润滑的轴承及双侧具油封或防尘盖，密封圈轴承安装前无需清洗。

二、检查相关零件的尺寸及精加工情况三、安装方法轴承的安装应根据轴承结构，尺寸大小和轴承部件的配合性质而定，压力应直接加在紧配合得套圈端面上，不得通过滚动体传递压力，轴承安装一般采用如下方法：a. 压入配合轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。

轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径。

如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。

b.加热配合通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。

是一种常用和省力的安装方法。

此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。

轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。

用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度降低。

c.圆锥孔轴承的安装圆锥孔轴承可以直接装在有锥度的轴颈上，或装载紧定套和退卸套的锥面上，其配合的松紧程度可用轴承径向游隙减小量来衡量，因此，安装前应测量轴承径向游隙，安装过程中应经常测量游隙以达到所需要的游隙减小量为止，安装时一般采用锁紧螺母安装，也可采用加热安装的方法。

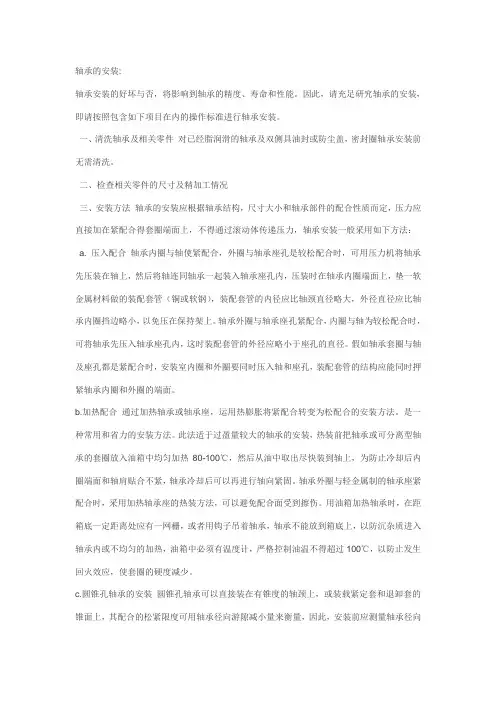

轴承的安装:轴承安装的好坏与否，将影响到轴承的精度、寿命和性能。

因此，请充足研究轴承的安装，即请按照包含如下项目在内的操作标准进行轴承安装。

一、清洗轴承及相关零件对已经脂润滑的轴承及双侧具油封或防尘盖，密封圈轴承安装前无需清洗。

二、检查相关零件的尺寸及精加工情况三、安装方法轴承的安装应根据轴承结构，尺寸大小和轴承部件的配合性质而定，压力应直接加在紧配合得套圈端面上，不得通过滚动体传递压力，轴承安装一般采用如下方法：a. 压入配合轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。

轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径。

假如轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。

b.加热配合通过加热轴承或轴承座，运用热膨胀将紧配合转变为松配合的安装方法。

是一种常用和省力的安装方法。

此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。

轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。

用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度减少。

c.圆锥孔轴承的安装圆锥孔轴承可以直接装在有锥度的轴颈上，或装载紧定套和退卸套的锥面上，其配合的松紧限度可用轴承径向游隙减小量来衡量，因此，安装前应测量轴承径向游隙，安装过程中应经常测量游隙以达成所需要的游隙减小量为止，安装时一般采用锁紧螺母安装，也可采用加热安装的方法。

轴承的基本尺寸和安装尺寸摘要：一、轴承基本尺寸1.内径2.外径3.宽度4.高度5.圆锥度二、轴承安装尺寸1.安装孔直径2.安装孔深度3.安装面平行度4.安装面垂直度5.轴向定位正文：轴承的基本尺寸和安装尺寸是轴承选型和使用过程中非常重要的参数。

本文将对这两个参数进行详细介绍。

一、轴承基本尺寸轴承的基本尺寸包括内径、外径、宽度、高度和圆锥度。

1.内径（d）是指轴承内圈的最大径向尺寸，用于确定轴承所能承受的径向负荷。

内径尺寸一般由轴承型号决定，需根据实际应用需求选择合适的内径尺寸。

2.外径（D）是指轴承外圈的最小径向尺寸，用于确定轴承所能承受的径向负荷。

外径尺寸同样由轴承型号决定，选择时需考虑轴承所承受的径向负荷以及安装空间。

3.宽度（B）是指轴承两侧的垂直于轴线的距离。

宽度尺寸影响轴承的承载能力和刚度，选择时需根据轴承所承受的力和力矩来确定。

4.高度（H）是指轴承上下两端的距离。

高度尺寸影响轴承的承载能力和刚度，选择时需根据轴承所承受的力和力矩来确定。

5.圆锥度是指轴承内圈和外圈轴向方向的偏差。

圆锥度对轴承的承载能力和刚度有一定影响，合理的圆锥度可以提高轴承的性能。

二、轴承安装尺寸轴承的安装尺寸包括安装孔直径、安装孔深度、安装面平行度、安装面垂直度和轴向定位。

1.安装孔直径（D1）是指安装轴承所需的孔的径向尺寸。

选择合适的安装孔直径可以确保轴承在安装过程中不会产生过紧或过松的情况。

2.安装孔深度（D2）是指安装轴承所需的孔的轴向尺寸。

选择合适的安装孔深度可以确保轴承在安装过程中有足够的轴向定位。

3.安装面平行度是指安装轴承的表面与其轴线的平行度。

合理的安装面平行度可以确保轴承在运行过程中不会产生偏磨现象。

4.安装面垂直度是指安装轴承的表面与其轴线的垂直度。

合理的安装面垂直度可以确保轴承在运行过程中不会产生偏载现象。

5.轴向定位是指轴承在安装过程中沿轴向方向的定位。

合理的轴向定位可以确保轴承在运行过程中具有良好的性能。
