交叉滚子轴承的基本分类

在交叉滚子轴承中，因圆柱滚子在呈900的V形沟槽滚动面上通过隔离块被相互垂直地排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。

内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高钢性，所以最适合于工业机器人的关节部和旋转部、机械加工中心的旋转台，机械手旋转部、精密旋转工作台、医疗机器、计算器、IC制造装置等设备。

旋转精度：轴承中垂直排列的滚子间装有隔离块，防止了滚子的倾斜和滚子之间的相互摩擦，减小了旋转力矩。

另外，与以前使用钢板保持器相比，不会发生滚子的边缘应力集中或锁死现象。

同时，因内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能高精度平稳地旋转。

轴承特点：1、高精度：精度可达到P4、P2级；2、高刚性：该系列轴承均带有预载荷；3、高承载：可承受轴向载荷、径向载荷、倾覆载荷。

4、体积小：该轴承体积小，可为主机节省空间。

适用范围：被广泛应用于精密旋转工作台、机械手旋转关节、医疗器械、计量器械等等。

交叉滚子轴承系列介绍：RA型（外圈分体、内圈整体）此型号是将RB型内外圈厚度减小到极限的紧凑型，结构是和RB型一样的外圈分体结构，最适合于需要重量轻、紧凑设计的部位，例如机器人和机械手旋转部位。

适用范围：被广泛应用于精密旋转工作台、机械手旋转关节、医疗器械、计量器械等等。

适用范围：被广泛应用于精密旋转工作台、机械手旋转关节、医疗器械、计量器械等等。

" 注）•附带密封垫片的公称型号是RE•••UU.Code of sealed type is RE•••UU.•在要求高精度时，请使用外圈旋转的方式。

Please use outer ring rotary when high precision is required."交叉圆锥滚子轴承是交叉圆柱滚子轴承的一种变形，其滚动体为圆锥滚子，相邻滚子成90度交叉排列，圆锥滚子的滚动面的延长线交点要位于轴承的回转线上，该轴承的特点是滚动体在运动过程中作纯滚动，避免相对滑动，因此极限转速远高于交叉圆柱滚子轴承，但摩擦力矩低于交叉圆柱滚子轴承。

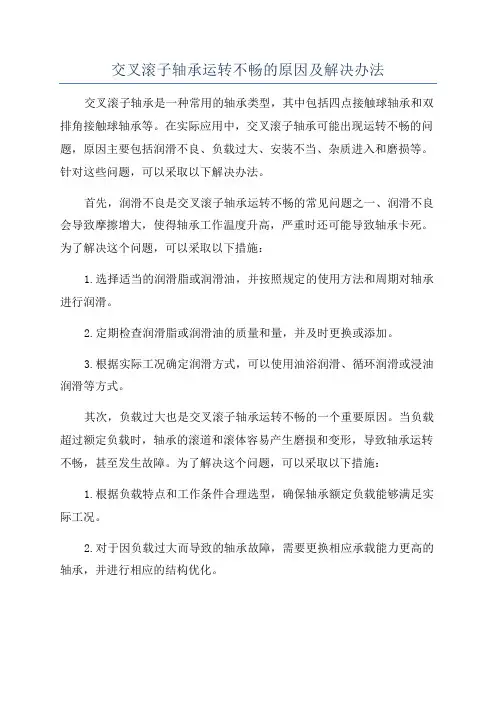

交叉滚子轴承运转不畅的原因及解决办法交叉滚子轴承是一种常用的轴承类型，其中包括四点接触球轴承和双排角接触球轴承等。

在实际应用中，交叉滚子轴承可能出现运转不畅的问题，原因主要包括润滑不良、负载过大、安装不当、杂质进入和磨损等。

针对这些问题，可以采取以下解决办法。

首先，润滑不良是交叉滚子轴承运转不畅的常见问题之一、润滑不良会导致摩擦增大，使得轴承工作温度升高，严重时还可能导致轴承卡死。

为了解决这个问题，可以采取以下措施：1.选择适当的润滑脂或润滑油，并按照规定的使用方法和周期对轴承进行润滑。

2.定期检查润滑脂或润滑油的质量和量，并及时更换或添加。

3.根据实际工况确定润滑方式，可以使用油浴润滑、循环润滑或浸油润滑等方式。

其次，负载过大也是交叉滚子轴承运转不畅的一个重要原因。

当负载超过额定负载时，轴承的滚道和滚体容易产生磨损和变形，导致轴承运转不畅，甚至发生故障。

为了解决这个问题，可以采取以下措施：1.根据负载特点和工作条件合理选型，确保轴承额定负载能够满足实际工况。

2.对于因负载过大而导致的轴承故障，需要更换相应承载能力更高的轴承，并进行相应的结构优化。

此外，安装不当也是交叉滚子轴承运转不畅的常见问题之一、安装不当会导致轴承内部滚道或滚珠的尺寸和位置偏移，从而增加了摩擦和磨损，影响轴承的运转稳定性。

为了解决这个问题，可以采取以下措施：1.在安装轴承之前，要先清洁轴承座孔和轴段，并确保其干净、平整，没有杂质和凹坑。

2.正确选择安装方法，如冷装或热装等，并根据具体的安装情况采取相应的操作方法。

3.在安装过程中，要使用专用工具和适当的力量，确保轴承正确安装到位。

另外，杂质进入是导致交叉滚子轴承运转不畅的一个常见原因。

杂质如尘土、金属屑等进入轴承内部会引起轴承的磨损和卡死。

为了解决这个问题，可以采取以下措施：1.在轴承安装之前，要对轴承座孔和轴段进行彻底清洁，防止杂质进入。

2.在使用过程中，定期检查轴承和轴承座孔的清洁状况，及时清理杂质。

交叉圆柱滚子轴承简介交叉滚子轴承有两大类组成，一种是交叉圆柱滚子轴承，另一种是交叉圆锥滚子轴承；交叉滚子轴承在国外已经有很长的应用历史，但在国内也仅仅是最近几年才进入大众的视界，由于自身的特殊性和拥有其他轴承所不可比拟的优越性而被广泛使用。

主要特点1、具有出色的旋转精度交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列(这也是交叉滚子轴承的名称由来)，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜货滚子之间相互磨察，有效防止了旋转扭矩的增加。

另外，不会发生滚子的一方接触现象或者锁死现象；同时因为标准型交叉滚子轴承内外环是分割的结构，间隙可以调整，即使被施加预压力，也能获得高精度的旋转运动。

2、操作安装简化标准型交叉滚子轴承被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，安装时可以通过微调连接螺栓和固定法兰来达到理想的负载状态，所以安装时操作非常简单。

3、承受较大的轴向和径向负荷因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

4、大幅节省安装空间交叉滚子轴承的内外环尺寸被最小限度的小型化，特别是超薄结构是接近极限的小型尺寸，并且具有高刚性，所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。

5、衍生的种类和结构比较多，适用于各种应用场合在基本型交叉滚子轴承的基础上，衍生出很多结构差异的交叉滚子轴承，以便于使用于不同要求的场合。

从大类上来分，可以分为：基本型交叉滚子轴承、高刚性交叉滚子轴承、超薄型交叉滚子轴承；从外部结构上来分，有内环分割型、外环分割型、内外环一体型；从内部结构来分，又可以分为满装滚子型、金属窗式保持架型、尼龙或者金属隔离块型；按照连接方式区分，又有螺栓连接型、铆钉连接型及弹簧碟片型等等，种类繁多。

轴承交叉定位
在机械工程中，轴承交叉定位通常指的是通过两个或多个轴承的相对位置来实现机械元件的准确定位。

这种定位方式可用于确保机械系统的运动精度、稳定性和可靠性。

以下是一些关于轴承交叉定位的基本原理和应用：
1. 定位原理：
•双轴承定位：当一个机械元件需要在两个方向上进行定位时，可以使用两个轴承来实现交叉定位。

通过控制两个轴承的相对位置，可以在水平和垂直方向上实现准确定位。

•多轴承定位：对于更复杂的定位需求，可以使用多个轴承，通过它们的相对位置来实现多维度的定位。

2. 应用领域：
•机床和加工设备：在数控机床和其他加工设备中，轴承交叉定位用于确保工件在加工过程中的精确位置，从而提高加工精度。

•机器人技术：在机器人和自动化系统中，轴承交叉定位可以用于确保机械臂或末端执行器在空间中的精确定位，以完成特定的任务。

•风力发电机：风力发电机的叶片通常需要通过轴承交叉定位，以确保叶片在风的方向中保持适当的角度，以最大程度地捕获风能。

3. 轴承类型：
•交叉滚子轴承：交叉滚子轴承是一种特殊设计的轴承，适用于需要高承载能力和精确定位的应用，如机床和机器人。

1/ 2
•角接触球轴承：角接触球轴承也常用于轴承交叉定位，其设计能够在承受径向和轴向载荷的同时提供角度调整。

轴承交叉定位在工程应用中具有广泛的意义，能够提高机械系统的性能和工作精度。

在设计和安装过程中，需要仔细考虑轴承的选型、安装精度以及相对位置的调整，以确保定位准确度和系统的可靠性。

2/ 2。

结构和特点交叉圆柱滚子轴承的结构分为外圈分割内圈整体、外圈整体内圈分割和外圈内圈均为整体三种形式，滚动体为圆柱滚子，互成90°垂直排列在V型滚道中，滚子之间由隔离块隔开。

这种结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷。

同时，由于外形尺寸被最大的微型化，且轴承又具有很高的刚性和旋转精度，所以最适合于工业用机器人的关节部或旋转部、加工中心机的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪、IC制造装置等的用途。

高旋转精度因在垂直排列的滚子间装有隔离块，防止了滚子的倾倒和滚子之间的相互摩擦，所以能防止旋转扭矩的增加。

另外，与以往使用冲压保持器的类型相比，不会发生滚柱的一方接触现象或锁死现象。

并且，因为内圈或外圈是分割的结构，轴承游隙可以调整，可以通过给轴承施加予载，以获得高精度的旋转运动和高刚性。

大幅度地提高了刚性（比传统型号提高3～4倍）与使用双列薄壁角接触球轴承相比，由于滚动体为交叉排列的滚子，因此只用1个交叉滚子轴承就可承受各个方向的负荷。

并且与传统型号相比，刚性被提高了3～4倍。

高承载力与以往的冲压保持器相比，隔离块可增大滚子的有效接触长度，从而大幅提高了轴承的承载能力。

同时，隔离块对每个滚子的全长进行保持导向，和采用冲压保持器滚子的导向部只有滚子中部1点相比较，能更有效地防止滚子的倾斜。

在传统型号中，外圈滚道和内环滚道的承载区域相对于滚子长度的中央为不对称结构。

因而，随著负荷的增大，力矩也增大，引起端面接触。

而且，由于摩擦阻力增大，从而不能进行平稳的旋转运动，磨损也将加快。

信息来源：洛阳鸿元轴承科技有限公司（）更多技术方面的问题咨询请联系我们：400-0379-586。

交叉圆柱滚子轴承参数概述交叉圆柱滚子轴承是一种常用的工业设备，广泛应用于各种机械设备中。

它具有承载能力强、摩擦损失小、使用寿命长等优点，因此在许多领域都得到了广泛的应用。

本文将详细介绍交叉圆柱滚子轴承的参数，包括其结构特点、尺寸参数和性能指标等方面的内容。

结构特点交叉圆柱滚子轴承由内圈、外圈、滚子和保持架等部分组成。

其结构特点如下：1.内外圈为整体结构，通过滚子和保持架连接；2.滚子为圆柱形状，由高强度钢制成；3.保持架为铜合金或钢制，用于保持滚子的相对位置；4.内外圈之间通过多个滚子相互支撑，使得轴承具有较高的承载能力；5.内外圈之间采用交叉布置的方式，使得轴承具有较高的刚度和精度。

尺寸参数交叉圆柱滚子轴承的尺寸参数包括内径、外径、宽度等方面的内容。

具体参数如下：1.内径（d）：指内圈的直径，通常以毫米（mm）为单位表示；2.外径（D）：指外圈的直径，通常以毫米（mm）为单位表示；3.宽度（B）：指轴承的宽度，即内外圈之间的距离，通常以毫米（mm）为单位表示；4.安装孔尺寸：指用于安装轴承的孔的尺寸，包括孔径和孔距等。

交叉圆柱滚子轴承的尺寸参数可以根据具体应用需求进行选择和设计。

性能指标交叉圆柱滚子轴承的性能指标是评价其质量和性能优劣的重要依据。

常见的性能指标包括以下几个方面：1.额定动载荷（C）：指在标准条件下，轴承能够承受的最大动载荷；2.额定静载荷（Co）：指在标准条件下，轴承能够承受的最大静载荷；3.极限转速（n）：指轴承能够正常运转的最高转速；4.轴向刚度（axial stiffness）：指轴承在承受轴向载荷时的刚度；5.径向刚度（radial stiffness）：指轴承在承受径向载荷时的刚度；6.磨损和寿命：指轴承使用过程中的磨损情况和使用寿命。

这些性能指标可以通过实验和计算等方式得到，用于评估交叉圆柱滚子轴承的性能。

应用领域交叉圆柱滚子轴承广泛应用于各种机械设备中，特别是需要承受大载荷和高精度要求的场合。

交叉圆锥滚子和圆柱滚子的区别交叉圆锥滚子和圆柱滚子是两种不同类型的滚子轴承，在结构和应用方面都有一些显著的不同之处。

下面将深入探讨这两种滚子轴承，以更好地了解它们之间的区别。

1.结构形式交叉圆锥滚子轴承由内环、外环、滚子、保持架、齿盘和密封圈等组成。

它们的内外环均为锥形，滚子接触在锥形面上，齿盘用于传递力矩，保持架用于保持滚子的间距和相对位置，密封圈则用于防止润滑油泄漏。

圆柱滚子轴承由内外环、滚子、保持架和密封圈等组成。

内外环均为圆柱形，滚子也是圆柱形，与内外环接触在圆柱面上，保持架用于保持滚子的间距和相对位置，密封圈则用于防止润滑油泄漏。

从结构形式来看，交叉圆锥滚子轴承与圆柱滚子轴承相比，最大的不同在于内外环的形状。

锥形面接触的方式使交叉圆锥滚子轴承能够承受高径向和推力负载，而圆柱滚子轴承只能承受较小的推力负载。

2.适用范围交叉圆锥滚子轴承主要应用于重载、中速高速车轮及转台等精密机械设备中，如塔式起重机、桥式起重机、装载机、钻机、重型车、赛车等，并广泛用于冶金、矿山、石油、化工、水泥、建筑等各个领域。

其应用领域的特点是载荷大，转速较高，工作环境恶劣，表面质量要求高。

圆柱滚子轴承则适用于要求高旋转精度和较高的推力承受能力，但径向载荷较小的场合，特别适用于较高的转速条件下工作的机器。

比如工业齿轮、轴承等，以及高精密的自动化设备，如数控机床、印刷机、纺织机及食品加工机械等。

3.特点比较(1) 承载能力不同交叉圆锥滚子轴承的锥形接触面使其能够承受高径向和推力负载，对于承载能力要求较高的重载、中速高速的车轮及转台等精密机械设备中非常适用，其额定载荷大、轴向刚度高，能在工作稳态条件下保证足够的振动刚度，能够承受较大的径向载荷和轴向载荷。

而圆柱滚子轴承则只能承受较小的推力负载，其额定载荷相差较大，在轻负载工况下与深沟球轴承、角接触球轴承相比具有一定的优势，但在重载工况下的承载能力往往不如交叉圆锥滚子轴承。

(2) 转速限制不同由于交叉圆锥滚子轴承适用于中速高速场合，所以其转速较高，但转速限制要比圆柱滚子轴承低。

交叉滚子的基础知识-回复什么是交叉滚子？交叉滚子是一种常见的滚动轴承类型，广泛应用于机械设备和汽车工业中。

它采用了两排交叉放置的滚子来支撑轴向负载和径向负载。

由于其独特的设计和结构，交叉滚子轴承具有高承载能力、刚性好、运动平稳等优点。

在工业领域中，它被广泛用于机床、机器人、起重设备等需要高精度和高负荷承受能力的设备。

交叉滚子的结构和工作原理交叉滚子轴承由内圈、外圈、滚子和保持架四部分组成。

其中，滚子是交叉滚子轴承的核心部分，由交叉放置的滚子组成。

这种结构使得轴承可同时承受径向力、轴向力和矩向力，提高了承载能力。

交叉滚子轴承的工作原理如下：当外载荷作用于轴承时，滚子在内、外圈之间滚动，通过滚动运动将力分配在滚子上，从而减少了外载荷对轴承的集中作用。

此外，交叉滚子轴承采用了双排滚子布局，可以同时承受轴向力和径向力，并且具有较高的刚度和准确的位置控制能力。

交叉滚子的应用领域交叉滚子轴承广泛应用于各个领域，尤其是高精度和高负荷承受的设备中。

以下是一些常见的应用领域：1. 机床：交叉滚子轴承常用于高精密机床中，如车床、铣床、磨床等。

它们能够承受高速旋转、高负荷和高精度的要求，并保证机床的稳定性和精确性。

2. 机器人：交叉滚子轴承也被广泛应用于机器人关节。

由于其高刚度和优良的定位控制能力，它们可确保机器人的精确性和灵活性。

3. 起重设备：交叉滚子轴承常用于吊车、塔吊等起重设备中。

它们能够承受大载荷和瞬变载荷，并确保起重设备的安全和稳定运行。

4. 汽车工业：交叉滚子轴承也被广泛应用于汽车工业中，如汽车零部件、传动系统等。

它们能够在恶劣的工况下提供稳定且高性能的运行。

维护和保养交叉滚子为了确保交叉滚子轴承的长期稳定运行，需要进行适当的维护和保养。

以下是一些常见的注意事项：1. 注油：定期给交叉滚子轴承注油。

选择合适的润滑脂和润滑方式，确保轴承的润滑状态良好。

2. 清洁：定期清洁轴承和周围的灰尘和污垢。

避免异物进入轴承，影响其正常运行。

轴承基本知识轴承主要是在机械传动过程中起固定和减少载荷摩擦系数的零部件。

一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。

基本代号是用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。

补充代号是指轴承的部件、与基本设计有不同结构或有其它特性的变型。

一般所说的轴承多为滚动轴承(ball and roller bearing)。

滚动轴承就是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件。

滚动轴承中的向心轴承（主要承受径向力）通常由内圈、外圈、滚动体和滚动体保持架4部分组成。

内圈紧套在轴颈上并与轴一起旋转，外圈装在轴承座孔中。

在内圈的外周和外圈的内周上均制有滚道。

当内外圈相对转动时，滚动体即在内外圈的滚道上滚动，它们由保持架隔开，避免相互摩擦。

滚动轴承使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高。

与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大。

轴承的类型很多，大体包括：直线轴承、滚子轴承、调心轴承、球轴承、推力轴承、球面轴承、双列多列轴承、带座轴承、关节轴承、组合轴承、轧机轴承等。

★轴承常规分类：按公称外径分为：(1) 微型轴承----公称外径尺寸范围为26mm以下的轴承（孔径10mm以下）；(2) 小型轴承----公称外径尺寸范围为28-55mm的轴承；(3) 中小型轴承----公称外径尺寸范围为60-115mm的轴承；(4) 中大型轴承----公称外径尺寸范围为120-190mm的轴承(5) 大型轴承----公称外径尺寸范围为200-430mm的轴承；(6) 特大型轴承----公称外径尺寸范围为440-2000mm轴承。

(7) 重大型轴承----公称外径尺寸范围为2000mm以上的轴承。

按轴承工作的摩擦性质：可分为滑动摩擦轴承（简称滑动轴承）和滚动摩擦轴承（简称滚动轴承）两大类。

滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成，常用于要求不高或有特殊要求的场合，如高速、精度要求较高或低速、重载、冲击较大及需要剖分结构等加注润滑油及维护困难的机械转动部位。

交叉滚子轴承结构
交叉滚子轴承是一种常用的精密轴承，其特点是能够承受大的径
向和轴向负载，并且能够在较高的速度下工作。

交叉滚子轴承的结构
相对复杂，下面将分步骤阐述其结构。

1.内圈和外圈：交叉滚子轴承的最基本结构是由内圈和外圈组成。

其中内圈的外径与外圈的内径配合，外圈的外径与机器的安装孔配合。

2.滚动体：滚子轴承的滚动体由交叉排列的滚子组成，其数量一
般为四个或八个。

这种排列方式可以使滚子在轴承内相互交叉支撑，
从而增加了轴承的稳定性和承载能力。

3.保持架：保持架是将滚子分开并且固定在正确位置的组件。

对
于交叉滚子轴承来说，保持架可以采用铜制、钢制或者塑料制。

保持
架不仅可以为滚子提供支持，还可以防止滚子在运动过程中相互撞击，从而提高轴承的寿命。

4.密封性结构：在交叉滚子轴承内部一般还会设置密封性结构来
防止灰尘、沙子、进入其中，从而影响轴承的正常运行。

密封性结构
主要有两种形式：一种是采用油封，另一种是采用外半圆型的塑料垫。

5.润滑系统：在使用交叉滚子轴承时，必需要保证其正常的润滑
系统。

润滑油或者脂可以在轴承内进行循环，并通过油槽或者油封进
入轴承内部。

也有一些特殊轴承则采用滚动过程中会自行产生润滑膜
以保证其润滑效果。

综上所述，交叉滚子轴承的结构包括内圈、外圈、滚动体、保持架、密封性结构和润滑系统。

这些组件共同作用下，使得交叉滚子轴
承能够承受大的径向和轴向负载，并且能够在较高的速度下工作。

CRBH9016和RB9016、CRBC9016和CRB9016的区别CRBH9016和RB9016、CRBC9016和CRB9016四个型号都是标准的交叉滚子轴承，其中CRBH9016、CRB9016、和CRBC9016是日本IKO公司的标准型号，而RB9016是日本THK公司的标准型号，他们的结构和外形尺寸及旋转方式都一样，只是内部结构上面稍微有些差别，所以在使用时也会有些微区别，很多用户为此感到困惑，为了让用户能够很明白的对交叉滚子轴承进行正确的选型，下面对这四个近亲兄弟从相同点和不同点进行简单的剖析。

相同点：1、外形尺寸一样内径：90mm外径：130mm高度：16mm2、基本结构一样在四个型号交叉滚子轴承内部，都是采用圆柱滚子在呈90°的沟槽滚动面上相互垂直排列（这也是交叉滚子轴承名称的由来）不同点1、CRBH9016与RB9016、CRB9016、CRBC9016的区别四个型号中除了CRBH9016是采用内外环整体结构以外，其他三个型号都是采用外环剖分的结构，轴承外环通过圆周环线剖开成为2半，成品装配时通过2半外环上的螺纹孔连接，连接螺栓的大小和数量，每个公司都会不同。

采用分体结构的好处是可以通过调整2分割的外环，使轴承达到各种预负载，以满足不同用户的需要；缺点是刚性不够，承载力稍弱。

而CRBH9016采用内外环整体结构，可以拥有较高的刚性和强度，以满足在某些特殊场合下的使用2、RB9016、CRB9016及CRBC9016三者之间的区别RB9016上面已经说过，是THK公司的标准型号，而另外2个型号是IKO的标准型号，除了出产的公司不一样外，最重要的区别在保持器上。

RB9016滚子与滚子之间通过尼龙或者金属隔离块充当保持器，防止滚子倾翻或者锁死；CRB9016确是满装滚子结构，不采用任何材质和形式的保持器，它与RB9016相比，缺点是噪音更大，极限转速稍低，但是承载力稍大；CRBC9016采用整体金属窗式保持器，旋转更灵活，但是噪音更大，因为滚子数量减少，承载力也相应降低。

目录1 交叉滚子轴承介绍2 交叉滚子轴承的使用特点3 交叉圆柱滚子轴承的分类和型号系列4 交叉圆锥滚子轴承4.1 简介4.2 尺寸范围4.3 设计特性4.4 应用范围5 交叉滚子轴承安装步骤6 交叉滚子轴承主要型号交叉滚子轴承 - 交叉滚子轴承介绍滚子在内圈与外圈间，间隔交叉地彼此成直角方式排列。

能同时承受来自各方向荷重 ( 如轴向、推力或动量荷重等 ) 。

因滚子与轨道表面成线状接触，因此，轴承受荷重而弹性变形之可能性很小。

此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等，需要刚性高、紧密及高转速下仍能确保精确之场合下。

在交叉滚子轴承中，因圆柱滚子在呈90 ° 的 V 形沟槽滚动面上通过间隔保持器被相互垂直地排列，所以 1 个交叉滚子轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

内外圈的尺寸被最小限度地小型化，特别极薄型式是接近于极限的小型尺寸，并且具有高刚性，所以最适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、计量器、 IC 制造装置等的用途。

交叉滚子轴承 - 交叉滚子轴承的使用特点THK交叉滚柱轴环交叉滚子轴承，因被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作简单。

由于滚柱为交叉排列,因此只用1套交叉滚柱轴环就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。

同时，因交叉滚子轴承内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。

1、具有出色的旋转精度交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜货滚子之间相互磨察，有效防止了旋转扭矩的增加。

另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被世家预压，也能获得高精度的旋转运动。

交叉滚子轴承电子样本交叉滚子轴承是一种回转元件轴承，其中滚动体为圆锥滚子。

它能承受高径向和轴向负载，并适用于高速运动。

该轴承广泛应用于机床、冶金设备、重型设备等领域。

以下将介绍交叉滚子轴承的电子样本，包括其结构、特点以及在应用中的优势。

一、交叉滚子轴承的结构交叉滚子轴承的基本结构包括内、外两个轴承环，滚子和保持架。

为了提高轴承的强度和刚性，轴承环采用滚柱状表面，并且两个轴承环间相差90度。

滚子由内、外两段滚柱组成，它们通过保持架保持在一定的间隙内，并以交叉形式分布在保持架上。

这样的结构设计使得交叉滚子轴承能够同时承受径向和轴向负载，提高了承载能力和刚性。

二、交叉滚子轴承的特点1.承载能力强：由于滚子的分布方式和轴承环的设计，交叉滚子轴承能够承受高径向和轴向负载，具有高承载能力。

2.刚性好：交叉滚子轴承的滚子和轴承环之间的间隙设计合理，使得轴承具有较高的刚性，能够保持稳定的运动状态。

3.高旋转精度：交叉滚子轴承的内、外环圆周度高，使得轴承具有良好的旋转精度，适用于高速运动。

4.安装简便：交叉滚子轴承的内、外环相差90度，使装配和拆卸更加容易，省去了繁琐的工序。

5.节省空间：由于滚子的交叉分布方式，交叉滚子轴承的安装空间要比其他类型的轴承更小，能够有效节省空间。

三、交叉滚子轴承的优势1.减少摩擦和磨损：交叉滚子轴承采用滚动摩擦，相对于滑动摩擦能够大大减少轴承的摩擦和磨损，延长使用寿命。

2.提高传动效率：交叉滚子轴承的摩擦小，传动效率高，能够减少能量损失，提高传动效率。

3.适用性广：交叉滚子轴承可承受不同方向的负载，具有良好的适应性和稳定性，可以应用于多种复杂工况下。

4.可靠性高：由于交叉滚子轴承的结构设计合理，材料优良，加工精度高，因此具有较高的可靠性和耐久性。

综上所述，交叉滚子轴承是一种具有高承载能力、良好刚性和旋转精度的轴承。

它在工业领域得到广泛应用，可以承受复杂的负载，同时具有节省空间和简化安装的优势。

1交叉滚子轴承介绍它们的滚子在内轮与外轮间，间隔交叉地彼此成直角方式排列。

它们能同时承受来自各方向荷重( 如轴向、推力或动量荷重等) 。

因滚子与轨道表面成线状接触，因此，轴承受荷重而弹性变形之可能性很小。

此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等，需要刚性高、紧密及高转速下仍能确保精确之场合下。

在交叉滚子轴承中，因圆柱滚子在呈90 °的V 形沟槽滚动面上通过间隔保持器被相互垂直地排列，所以1 个交叉滚子轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

内外圈的尺寸被最小限度地小型化，特别极薄型式是接近于极限的小型尺寸，并且具有高刚性，所以最适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、计量器、IC 制造装置等的用途。

2交叉滚子轴承的使用特点交叉滚子轴承，因被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作简单。

由于滚柱为交叉排列，因此只用1套交叉滚柱轴环就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。

同时，因交叉滚子轴承内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。

1、具有出色的旋转精度交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜所滚子之间相互磨察，有效防止了旋转扭矩的增加。

另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被施加预压，也能获得高精度的旋转运动。

2、操作安装简化被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。

3、承受较大的轴向和径向负荷因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。

十字交叉滚子轴承标准什么是十字交叉滚子轴承？十字交叉滚子轴承是一种常用于机械设备中的轴承类型。

它由两个滚子与相交于90度的两个滚道构成。

这种结构在承受径向和推力负荷时表现出较高的稳定性和承载能力。

因此，十字交叉滚子轴承广泛应用于汽车、工程机械和重型机械等领域。

接下来，我们将一步一步回答在这一主题下的详细问题。

第一部分：结构和工作原理1. 为什么叫十字交叉滚子轴承？十字交叉滚子轴承因其滚子与内外滚道相交90度的结构而得名。

这种交叉滚动的设计能够更好地分担径向和推力负荷。

2. 十字交叉滚子轴承的组成部分有哪些？十字交叉滚子轴承主要由内外滚道、滚子、保持架和密封圈等组成。

内外滚道可通过热处理提高硬度和耐磨性。

滚子通常采用圆柱形或锥形，以支撑和传递负荷。

保持架用于保持滚子的相对位置，并确保其正常运动。

3. 十字交叉滚子轴承的工作原理是什么？当负荷施加到十字交叉滚子轴承上时，滚子在内外滚道上滚动，从而支持和传递负荷。

由于滚子的交叉排列，这种轴承能够同时承受径向和推力负荷。

此外，其结构也使得扭矩较低，运动相对平稳。

第二部分：十字交叉滚子轴承的特点和应用1. 十字交叉滚子轴承有哪些特点？十字交叉滚子轴承具有结构紧凑、可承受较大径向和推力负荷、扭矩较低以及高精度等特点。

此外，它还具有较高的刚度和抗疲劳性能，适用于作业条件苛刻的环境。

2. 十字交叉滚子轴承在哪些领域有应用？十字交叉滚子轴承广泛应用于汽车、工程机械、重型机械和航空等领域。

在汽车上，它常用于转向系统、传动系统和车轮安装。

在工程机械中，它可用于旋挖机、起重机和推土机等设备。

在航空领域，它通常用于飞机起落架和舵面控制系统。

第三部分：十字交叉滚子轴承的使用和维护1. 十字交叉滚子轴承的安装注意事项有哪些？安装时应保证内外滚道表面干净，并使用适量的润滑剂。

在安装过程中，应避免冲击或施加额外的力。

轴承座孔和轴应保持一定的几何形状和其毛坯尺寸公差。

2. 十字交叉滚子轴承的维护需注意什么？维护时应定期检查轴承的工作状态和润滑情况。
