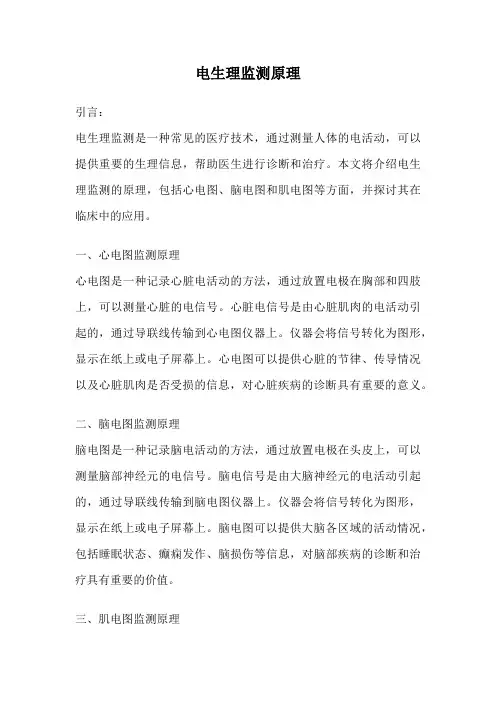

电生理监测原理引言：电生理监测是一种常见的医疗技术，通过测量人体的电活动，可以提供重要的生理信息，帮助医生进行诊断和治疗。
本文将介绍电生理监测的原理，包括心电图、脑电图和肌电图等方面，并探讨其在临床中的应用。
一、心电图监测原理心电图是一种记录心脏电活动的方法，通过放置电极在胸部和四肢上，可以测量心脏的电信号。
心脏电信号是由心脏肌肉的电活动引起的，通过导联线传输到心电图仪器上。
仪器会将信号转化为图形，显示在纸上或电子屏幕上。
心电图可以提供心脏的节律、传导情况以及心脏肌肉是否受损的信息，对心脏疾病的诊断具有重要的意义。
二、脑电图监测原理脑电图是一种记录脑电活动的方法，通过放置电极在头皮上，可以测量脑部神经元的电信号。
脑电信号是由大脑神经元的电活动引起的，通过导联线传输到脑电图仪器上。
仪器会将信号转化为图形，显示在纸上或电子屏幕上。
脑电图可以提供大脑各区域的活动情况，包括睡眠状态、癫痫发作、脑损伤等信息，对脑部疾病的诊断和治疗具有重要的价值。
三、肌电图监测原理肌电图是一种记录肌肉电活动的方法，通过放置电极在肌肉上，可以测量肌肉的电信号。
肌电信号是由肌肉纤维的电活动引起的，通过导联线传输到肌电图仪器上。
仪器会将信号转化为图形，显示在纸上或电子屏幕上。
肌电图可以提供肌肉的收缩情况、疲劳程度以及肌肉病变的信息，对肌肉疾病的诊断和康复训练具有重要的作用。
四、电生理监测在临床中的应用1. 心电图在心脏病诊断中的应用：心电图可以识别心律失常、心肌缺血和心脏肥大等心脏病的表现，帮助医生进行诊断和制定治疗方案。
2. 脑电图在癫痫诊断中的应用：脑电图可以记录癫痫发作时的脑电活动，帮助医生确定癫痫的类型和发作部位，指导药物治疗和手术治疗。
3. 肌电图在神经肌肉疾病诊断中的应用：肌电图可以检测肌肉的电活动，帮助医生诊断神经肌肉疾病，如肌无力、肌营养不良和运动神经元病等，并指导康复训练。
4. 电生理监测在麻醉过程中的应用：电生理监测可以帮助麻醉医生监测患者的心脏、脑部和肌肉的功能状态，及时发现并处理可能的并发症。
正常心电图知识点总结一、心电图的基本概念1. 心电图的产生原理心脏是一个由心肌组成的具有自主节律、自动传导和兴奋传导功能的脏器，心肌细胞通过电生理活动产生的电信号，产生心脏电活动。
这种电活动经皮肤表面传导到表面的电极上，形成的记录称为心电图。
2. 心电图的记录方法心电图是通过将心脏电活动传导到体表上，经过放大、滤波、放大和记录等步骤，形成纸带上的图形。
常见的记录方法有静态心电图和动态心电图。
静态心电图是通过将电极贴在患者的皮肤上，记录一段时间内的心电活动。
动态心电图通常是指24小时动态心电图，通过患者佩戴便携式心电图仪器，持续记录24小时内的心电活动。
3. 心电图的波形正常心电图包含有P波、QRS波群和T波，它们代表了心脏不同阶段的电活动。
P波代表心房的兴奋传导，QRS波群代表心室的兴奋传导，T波代表心室的复极。
这些波形的形态和持续时间都可以用来判断心脏的功能状态。
二、正常心电图的特征1. P波P波是由心房兴奋传导所产生的，其形态应该是相对正常的，持续时间通常在0.06-0.12秒之间。
在Ⅱ、Ⅲ和aVF导联中，P波应该是正向的，而在aVR导联中为负向。
2. PR间期PR间期是指从P波开始到QRS波群开始的时间，通常持续时间在0.12-0.2秒之间。
正常的PR间期可以反映房室结和心室肌细胞的兴奋传导情况，对于心房、心室和传导系统的异常有一定的诊断价值。
3. QRS波群QRS波群是由心室兴奋传导所产生的，其持续时间应该在0.06-0.1秒之间。
在Ⅰ、aVL、V5和V6导联中，QRS波群应该是正向的；在Ⅱ、Ⅲ和aVF导联中，QRS波群应该是负向的。
4. ST段ST段是从QRS波群结束到T波开始的一段时间，通常是等电位的。
ST段的抬高或压低可以反映心肌缺血或损伤等病理性改变。
5. T波T波代表心室的复极，其形态应该是相对正常的，通常是正向的。
T波的改变可以反映心肌再极化异常，如低钾血症、心肌缺血和心肌病等疾病。
心电图的原理和应用1. 什么是心电图心电图（Electrocardiogram，简称ECG）是利用电生理学原理，通过记录心脏电活动的变化来反映心脏功能状态的一种生理学检查方法。
它可以记录到心脏在不同时间段内电信号的强弱和时序，从而为医生提供分析心脏功能和诊断相关疾病的重要依据。
2. 心电图的原理心电图的原理基于心脏细胞产生的微弱电信号。
心脏的电活动主要由三个部分组成：•心脏起搏系统：由窦房结、房室结和希氏束组成，产生心脏的自主节律，并将这个节律传导给心室。
•心室肌细胞的去极化和复极化：心室肌细胞产生的去极化和复极化过程形成心脏的电活动波形。
•心室肌细胞之间的传导：心脏的电信号在心室肌细胞之间传导，形成心脏的收缩和舒张。
心电图将这些电信号通过电极记录下来，并转换成波形图展示出来。
心电图记录的是心脏电信号的时间和幅度的变化。
3. 心电图的应用心电图在临床医学中有广泛的应用。
以下是几个常见的应用领域：3.1 心脏疾病的诊断心电图是诊断心脏疾病常用的非侵入性检查方法之一。
通过分析心电图的波形和几何特征，医生可以判断是否存在心脏的肌业传导障碍、心脏肥大、心肌缺血等病变。
3.2 窦性心律和心律失常的判断心电图可以帮助医生判断是否存在窦性心律（窦性心律是指心脏起搏系统正常发放信号）或者其他心律失常。
不同的心律失常类型可以通过心电图上不同的波形特征来区分。
3.3 心脏电轴的测量心电图可以帮助医生测量心脏电轴的方向。
通过分析心脏电信号的波形在不同导联上的变化，可以判断心脏电轴的偏移，进一步了解心脏的功能状态。
3.4 心脏起搏器的监测和调整对于使用心脏起搏器的患者，心电图可以用来监测心脏起搏器的工作情况。
医生可以通过分析心电图上的起搏信号，判断起搏器的工作是否正常，并根据需要进行调整。
3.5 药物治疗效果的评估心电图可以用来评估心脏病患者接受药物治疗后的效果。
通过比较不同时间点的心电图波形和特征，医生可以判断药物治疗对心脏功能的改善程度，指导后续的治疗。
迅速看懂心电图-心电图的原理页(1)
心电图是目前临床上检测心脏功能和疾病的重要工具。
那么，心电图
的原理又是什么呢？下面就从以下几个方面来进行解析。
一、心电图的基本概念
心电图是反映心脏电活动的一种记录图形，由测量心脏电活动的方法
和仪器记录心脏电信号所得。
心电图显示了心脏的节律和传导情况。
二、心脏的电生理学机制
心脏是一个具有不均匀性的器官，其细胞膜上有许多锂离子和钠离子
通道，这些通道处于开启或关闭状态，使心脏细胞在不同的时间点发
生膜电位的变化，进而形成特定的电信号。
三、心电图的记录和诊断
心电图的记录和诊断可以通过心电图仪器来完成，具体操作包括有：
四肢和胸导联接线夹在患者身体上，心电图仪器进行扫描并记录信号，将信号传输至电脑，进行分析和诊断。
四、心电图的诊断意义
心电图可以作为临床判断心脏疾病的一个重要工具，检测心律、心率、窦性心律、心室肥大、心梗等，同时，还具有心脏先天性疾病筛查的
作用。
五、心电图的注意事项
使用心电图仪时，需要注意心电图引线的连接，安全、卫生、舒适，
减少影响心电图记录、分析和诊断的误差。
总之，心电图作为临床检查和诊断心脏疾病的重要手段，有利于发现
心脏疾病的早期症状，及时采取措施，保护心脏健康。
同时，学好心
电图的原理及相关知识，能够更好地理解心脏疾病的发生机制和影响，为临床诊治提供更精准、更有效的指导。
心电图的原理及操作方法心电图（Electrocardiogram，简称ECG）是记录和分析心脏电活动的一种临床检查手段，通过检测心脏肌肉的电活动变化反映心脏功能及心脏疾病的存在与否。
下面将介绍心电图的原理及操作方法。
一、心电图的原理心电图是通过放置心电电极在患者身上采集心电信号，经过放大、滤波、放大等处理后，记录在心电图纸上。
心电信号与心脏肌肉的电活动有关，心脏的电活动可以分为心房和心室的电活动。
正常的心脏电活动经过依次发生的传导过程，被记录为心电图的P波、QRS波群和T波。
1. P波：反映心房肌的电除极和兴奋过程。
它表明心房收缩的时间。
2. QRS波群：反映心室肌的除极和兴奋过程。
Q波为正向的初张波，R波为正向的最高波，S波为下降波。
QRS波群表示心室收缩的时间。
3. T波：反映心室肌的复极过程。
T波的形态、振幅和方向反映心室复极的状态。
心动周期包括收缩期和舒张期，主要以QRS波群的时间为基准。
心电图是通过记录这些特定波群的幅值、时间和形态来进行分析。
二、操作方法进行心电图检查需要准备心电图仪器和相应的心电电极，操作步骤如下：1. 准备工作：（1）告知患者心电图检查的目的和过程，并获得患者的同意。
（2）确保心电图仪器正常工作，检查纸张是否够用，放置纸带，并调整正常速度（通常为25mm/s）。
（3）检查心电电极是否完好，清洁并消毒每个电极。
2. 放置电极：（1）通常需要在患者四肢上放置四个电极，分别是右上（颈）肢、左上（颈）肢、右下（腹）肢、左下（腹）肢。
（2）清洁电极贴片，并将其粘贴在相应的位置，必要时可使用固定带固定电极。
3. 连接电极线：（1）将电极线连接到电极贴片上，确保连接稳固。
（2）将电极线连接到心电图仪器上，确保连接正确。
4. 开始测量：（1）患者保持安静，适当暴露胸部，尽量保持放松。
（2）测量前清洗患者胸部皮肤，以确保电极接触良好。
（3）按下心电图仪器上的记录按钮，开始记录心电图。
心电图有关知识点总结一、心脏电生理学基础知识1. 心脏的电生理活动人体心脏是由心脏肌肉组织构成，心脏肌细胞具有自律兴奋性、传导性和可兴奋性。
心脏的电生理活动主要包括兴奋传导过程、动作电位的产生和传导，心脏肌肉的收缩与舒张等。
2. 心脏电活动的来源心脏的电活动主要由窦房结、房室结、His束和心室肌细胞四部分组成，并由这些组成传导系统组成心脏的传导系统。
二、心电图的概念和原理1. 心电图的概念心电图是一种用来记录心脏电活动的无创诊断方法。
通过将心脏电活动转化为图形，用以评估心脏的功能及诊断心脏疾病。
通常通过电极将心脏的电信号转化为实时的图像来显示。
2. 心电图的原理心电图的记录原理是利用一定数量的电极粘贴在患者的身体表面，电极感受到的心脏电信号被放大并记录下来。
记录的信号通过一定的仪器转换为图像，并由医生来解读。
三、心电图的图形识别1. 心电图的形态心电图通常由P波、PR间期、QRS波群、ST段和T波组成。
P波代表心房去极化、QRS波代表心室去极化、ST段和T波代表心室收极化。
2. 心电图的基本识别通过观察P波、QRS波和T波的形态、幅度和时间特征，可以初步判断心电图的正常与异常。
3. 心电图的异常波形常见的心电图异常包括ST段抬高或压低、T波倒置、心室颤动等。
这些异常波形通常代表着心脏疾病的存在。
四、心电图的临床应用和诊断意义1. 心电图在心脏疾病诊断中的应用心电图作为一种无创诊断方法，在心脏病的诊断中具有重要的临床意义。
通过心电图可以评估心脏节律的规律性，检测心脏肥大、心肌缺血、心律失常等病变。
2. 心电图在急救中的应用心电图在心脏急救中起着至关重要的作用。
例如，在心脏骤停的急救中，通过心电图可以及时评估心脏活动，判断是否需要进行心肺复苏和除颤。
3. 心电图在心脏病患者的长期监测中的应用对于心脏病患者来说，进行定期的心电图检查可以帮助医生监测疾病的进展情况，及时调整治疗方案。
同时，心电图还可以用于监测心脏瓣膜疾病、心脏电生理异常等。
什么是心电图？心脏机械性收缩之前，心肌先发生电激动。
这种电激动除了使心肌除极复极产生动作电位外，还会传布全身，使身体不同部位的表面随着心动周期变化出现不同的电位差。
通过心电图机把不断变化的电位差连续描记得出的曲线，就是心电图。
临床心电图学就是把身体不同部位表面间变动着的电位记录下来，结合其他临床资料，给以适当解释，以辅助临床诊断的一门科学。
注意这里首先要求的是结合其他临床资料，给以适当解释。
其次是辅助临床诊断，不是临床诊断，不能代替临床诊断。
所以心电图诊断需要结合临床才有其明确意义。
心脏机械性收缩之前发生的电激动就是心肌的周期性的除极与复极所产生的微弱电流----生物电，没有心肌的周期性除极与复极变化，就没有电激动，也就没有心脏的收缩与舒张，更不会有心电图。
所以心电图医师要掌握有关心电生理知识，特别要掌握心电图形成的基本原理。
下面讲具体除极、复极、心电向量及心电图二次成像有关知识讲一讲。
（叫复习也行，因为这些在医学校学习时已经学过了的。
）（一）有关心肌细胞电生理知识电偶的概念：由两个电量相等，距离很近的正负电荷所组成的一个电偶，电偶的方向指向电源侧，即所谓电源在前，电穴在后。
有电偶存在，自然会形成电场。
单个电偶可以形成电场，人体任何部位都存在着电场，所以体表任何两点间都存在着电位差，也就是一种电场，连接两点间的连线就是电轴，两点间的中点就是这个电场的0电位线。
电源电穴与电流方向示意图毫无疑问，心肌细胞也是一个电场。
心肌细胞的电变化主要是细胞膜内、外的电位变化，即膜电位变化。
膜电位是细胞内、外离子活动的表现。
细胞内的阳离子主要是K+离子，其浓度为细胞外液的30倍左右。
阴离子主要为有机物离子。
细胞外的阳离子主要为Na＋离子，其浓度为细胞内液的15~20倍；Ca++为细胞内的20 000倍；阴离子主要为CL-。
正常情况下细胞内外各种离子尽管存在明显的浓度梯度，却不能随意进出。
除了细胞膜上的各种离子通道是否开放及开放程度大小影响外，还受细胞内外电场电荷的相互影响。
只有在心肌细胞的除极和复极过程中，各种离子才相对明显的跨膜流动，造成细胞内、外的电位变化，形成动作电位。
心电图基础1 静息电位心肌细胞在静息状态下，由于细胞膜对钠离子的通透性是受条件限制的，而对钾离子的通透性大，加上细胞内钾离子浓度比细胞外显著大（高约30倍），所以钾离子可以随浓度梯度大的细胞内流出细胞外，也可以随电梯度（外正内负），被负离子相吸，进入细胞内。
但由于钾离子是带正电荷的，钾离子大量外出，细胞内正负电荷就会失去平衡，所以细胞内的带负电荷的离子或大分子有机物质就会吸引着带正电的钾离子回到细胞内或在细胞膜表面，当达到浓度梯度与电梯度的平行时，细胞膜外是均匀分布一层钾离子的。
这样在细胞膜外就会保持着带正电荷状态，细胞膜内侧保持带负电荷状态，这种正负电荷稳定的分布细胞内外，形成的包膜电位外正内负的状态称极化状态。
静息时细胞膜内外电位差称静息膜电位。
静息膜电位时细胞膜内外电位差约为－90mV。
图2-2 静息电位示意图在静息电位时，正常心肌细胞表面都带正电荷，所以细胞表面任何两点间及细胞与细胞间是没有电位差的，也就没有形成电偶。
这就是形成心电图的等电位线基础。
2. 心肌细胞除极化：心肌细胞的极化膜某处受到一定强度的刺激时，如来自窦房结的电激动或病变部位细胞的电激动，细胞膜对离子的通透性突然发生改变，大量带正电荷的钠离子进入细胞内，结果细胞膜内迅速由负电位变成正电位，膜外则逐渐变成负电位，即产生电偶和动作电位（细胞膜内外产生的电位变化过程称动作电位）。
心肌细胞这种膜电位由外正内负转为内正外负的过程称除极化过程。
图2-3 细胞除极过程及电位变化示意图1除极化时，已除极与未除极的心肌细胞间形成电位差，即形成电偶。
其电偶方向与除极方向是一致的。
这样用微电流计分别在心肌两端记录其电位差，面对除极方向的探查电极记录的一个正向的波，背离除极方向的电极，记录得一个负向波。
细胞除极过程及电位变化示意图2除极化结束，未复极化前，心肌细胞外均带负电荷，细胞间电位差也为0。
3 心肌细胞复极化：除极化后，随着细胞膜对离子通透性的改变，细胞内的正电位逐渐恢复到静息膜电位水平，这一过程称复极化，心肌细胞复极完毕后，又恢复静息电位，电偶和动作电位消失。
图2-5 细胞复极过程及电位变化示意图复极化时，也有电偶和电位形成，电偶方向与复极方向相反。
复极化完毕，细胞膜表面又恢复到除极前的静息状态，心肌细胞间也无电位差，无电偶形成。
4. 心肌细胞的除极、复极过程和动作电位：心肌细胞在兴奋时所发生除极和复极过程的电位变化称为动作电位。
分为去极化的0相和复极化的1、2和3相。
4相为静息期。
0相（去极化期）：【1】相（早期快速复极相）：【2】相（平台期）：【3】相（快速复极末相）：【4】相（静息相）：4相的开始相当于复极过程完毕，心室舒张期由此开始。
心室肌细胞跨膜电位和离子活动示意图前面已经讲过心肌细胞受到刺激后会依次发生去极化及复极化过程，即产生电偶和动作电位过程。
这个过程是怎么进行的？这里通过对这条动作电位曲线的解释，来理解这个过程。
在静息状态下细胞膜外保持着带正电荷状态，细胞膜内带有负电荷状态，细胞膜内外的电位差约-90mV。
【0】相，叫去极化相：是由于细胞膜受到刺激，细胞膜的通透性发生改变，细胞膜上的Na+闸门快速开放，细胞外高浓度的带正电荷的Na+离子沿着浓度梯度快速进入细胞内，使细胞内富余的负电荷（阴极）不但突然消失，以致逆转，正电荷超过负电荷，即所谓超射，使细胞内的电位到达0电位以上。
在上面这条动作电位曲线0电位线以上部分，就叫超射部分。
一般超射可以达到或接近+30mV。
随后进入复极化过程。
复极化过程一般分以下四个时相。
【1】相早期快速复极相：紧随其后由于细胞外Cl－随之快速进入细胞内，使超射的阳离子被中和掉一部分，这便形成快速复极【1】相，或叫“早期快速复极相”。
在上面这条动作电位曲线升至最高点后快速回落这段曲线就是【1】相部分.。
【2】2相平台期：【1】相后各种离子受到各自的闸门控制，保持进出相对平衡，形成一个相对平坦的平台期，即【2】时相期。
在这期主要是K+缓慢外出，而Ca+也缓慢进入细胞内，两者所带的电荷进出量几乎相等，所以膜内外的电位差在较长时间段内相对平衡。
在上面这条曲线标志2这段相对平坦，处于0电位上下部分就是【2】时相平台期【3】相快速复极末相：随后快钾离子通道开放，K+离子沿着浓度梯度迅速外出，使细胞内的带正电荷的阳离子浓度迅速降低，以致细胞内有恢复到-90度水平。
这就是快速复极末相【3】相。
又称复极相。
在上面这条曲线标志3这段电位快速降低到达-90mV水平这段曲线是快速复极末相【3】相【4】相，即静息电位相：此期，细胞膜内外，电位基本保持静息电位水平，但这时由于细胞内Na+、、、K+、Ca+并没有恢复到静息电位水平，要靠消耗能量（ATP），分别经Na+- Ca+泵、Na+- K+泵，把多余的Ca+与Na+离子泵出细胞外，K+吸回细胞内，最后达到静息电位细胞内外各种离子分布平衡水平。
迎接下一次正常的激动过程。
前面说过：没有心肌的周期性除极与复极变化，就没有电激动，------更不会有心电图。
心电图与心肌除极与复极有什么关系呢？心肌细胞动作电位变化与心电图对应关系：一般都认为0相与I相相当QRS时间，2相与ST段对应，3相与T波对应，4相相当T-P段。
（二）心脏的电生理特征心脏的心肌具有自律性、兴奋性、传导性、收缩性等电生理特性。
这些生理特征是否正常，与一个人的生命体征及生活质量息息相关。
心电图（包括心内心电图）是反映心脏这些电生理特征是否正常最重要手段。
故心电图成为了心血管病无创性检查最常用手段而被临床广泛应用。
下面就简单介绍心脏的这些电生理特性。
1、自律性心脏在没有外来刺激的情况下，心脏传导系统的各个部位都可能按照自身的频率自动产生动作电位，即自发地、规律地产生兴奋，简称自律性。
在心脏传导系统中，窦房结的自律性最高，正常每分钟约60～100次。
房室结次之，约40～60次/分。
房室结以下部位自律性最低，约20～40次/分。
窦房结产生的频率最高，因此称为第一级（最高）起搏点，房室结产生的自律性较窦房结弱，故称为第二级起搏点。
其它束支及浦肯野氏纤维，称为第三级起搏点。
由于窦房结的自律性最高，正常情况下，窦房结的发出的激动抑制了其它节律点激动的形成，窦房结的节律自然成为心脏的主导节律。
如窦房结的自律性降低，则房室结或其它低级节律点就会替代窦房结节律，产生异位节律。
此外，一些平时正常的心肌组织，可在某些生理或病理因素作用下，产生自律性（早搏或逸搏），或影响正常兴奋的传导，从而使心电图发生改变。
目前认为可产生异位节律的部位已不限于传导系统、心房、心室肌及某些大血管根部心肌等也会产生自律性，如心房纤颤的异位节律源部分来自肺静脉根部（所谓肌袖）组织。
在该处作射频消溶可使反复发作的房颤转复而痊愈。
2、兴奋性心脏（心肌）的兴奋性是指心脏受到刺激后能发生电生理变化和机械性收缩的特性，也叫应激性。
其特点是当刺激达到兴奋阈值以上时，不论刺激大小，其心肌收缩都是最大的。
心肌接受刺激时，心肌产生兴奋。
其心肌兴奋时呈周期性的。
心肌一次兴奋至下次心肌兴奋这个心动周期内心肌的兴奋性是不同的，一般一个心动周期可分为反应期与不应期（反拗期），后者又分为绝对不应期、相对不应期。
心肌只在反应期与相对不应期才对刺激产生反应。
在绝对不应期向相对不应期的过渡时期，即在T波顶峰前30ms，历时10-60ms，给予刺激或室性早搏落在此时期（R-ON-T）可引起心室颤动，故此期称为易颤期或易损期。
临床上进行电击复律时应避免落在易颤期上，以免引起心室颤动。
超常期是在复极化基本完成，膜电位由-80mV到-90mV这一短时间称为超常期或超常兴奋期。
在该期内膜电位更接近阈电位，引起兴奋所需的阈刺激比正常小，即兴奋性较高。
但此期间由于快钠通道尚未完全恢复，所产生的动作电位速度和幅度较正常小，传导速度较正常慢。
超常期在体表心电图上相当T波末了U波的时间。
几个概念：心房易颤期相当于R波下降支和位于S波时间；心室易颤期在T波升支到达顶峰前30ms内，历时10-60ms；有效不应期是指从除极开始到复极化约-60ms的时间，包括绝对不应期与局限性兴奋期。
3、传导性心脏（心肌）的传导性是指心肌能将兴奋向近邻部位扩散的特征。
在传导系统中，各部位的传导能力也不一致，其中在房室结最弱，亦即兴奋在房室结内传导最慢。
所以才使心室收缩总是慢于心房。
此外，任何心肌或传导纤维兴奋的传导均有双向性，只要激动所到之处处于反应期均可传导兴奋。
部分传导纤维，如房室结内双径路的慢径路及旁道等纤维由于其不应期长可出现单向阻滞，容易造成折返性心律失常。
