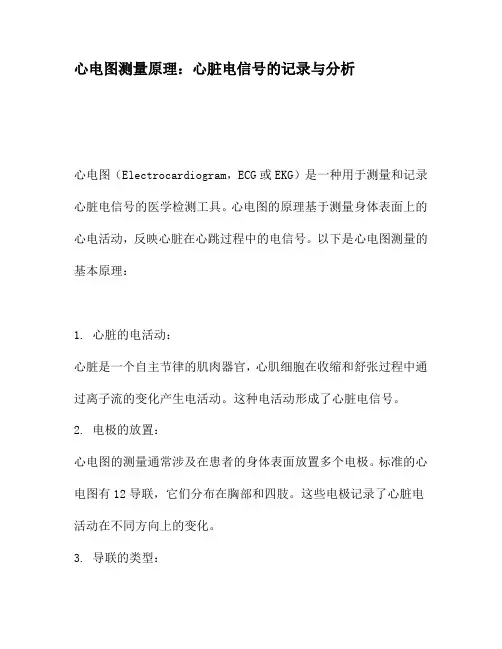

心电图的产生原理和基本测量
心脏的特殊传导系统由窦房结、结间束(分为前、中、后结间束)、房间束(起自结间束,称Bachmann束)、房间交界区(房室结、希氏束)、束支(分为左、右束支,左束支又分为前分支和后分支)以及普肯耶纤维(Pukinje fiber)构成。心脏传导系统与每一心动周期顺序出现的心电变化密切相关。正常心电活动始于窦房结,兴奋心房的同时经结间束传导至房室结(激动传,然后循希氏束-左、右束支-普肯耶纤维顺序传导,最后兴奋心室。这种先后有序的电激动的传播,引起一系列电位改变,形成了心电图上相应的波段。
一、心率的测量
测量心率时,只需测量一个RR(或PP)间期的秒数,然后被60除即可求出。例如RR间距为0.8S,则心率为60/0.8=75次/分。还可采用查表法或使用专门的心率尺直接读出相应的心率数。心律明显不齐时,一般采取数个心动周期的平均数值进行测算。
二、各波段振幅的测量
P波振幅测量的参考水平应以P波起始前的水平浅为准。测量QRS波群、J点、ST段、T波和U波振幅,统一采用QRS超始部水平作为参考水平。如果QRS起始部为一斜段(例如受心房复极波影响,预激等情况),应以QRS波起点作为测量参考点。,应以参考水平线上缘垂直地测量到波的顶端;测量负向波形的深度时,应以参考水平线下缘垂直地测量到波的底端。
三、各波段时间的测量
12导联同步心电图仪记录心电图测量规定:测量P波和QRS波时间,应分别从12导联同步记录中最早的P波起点测量至最晚的P波终点以及从最早QRS波起点测量至最晚的QRS波终点医学教育网;PR间期应从12导联同步心电图中最早的P波起点测量至最早的QRS波起点;QT间期应是12导联同步心电图中最早的QRS波起点至最晚的T波终点的间距。
单导联心电图仪记录测量:P波及QRS波时间应选择12个导联中最宽的P波及QRS波进行测量;PR 间期应选择12导联中P波宽大且有Q波的导联进行测量;QT间期测量应取12导联中最长的QT间期。
一般规定,测量各波时间应自波形起点的内缘测至波形终点的内缘。
````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````
胸导联:
V1胸骨右缘第四肋间
V2胸骨左缘第四肋间
V4左锁骨中线第五肋间
V3:V2与V4连线中点
V5:左腋前线平V4
V6:左腋中线平V4
V7:左腋后线平V4
V8:左肩胛线平V4
V9:左脊旁线平V4
V3R-V5R:与左侧V3-V5对称,一般作V3R、V4R的,很少作V5R。
其他的心电图知识:
心电图Electrocardiogram(ECG)
第一节临床心电学的基本知识1.心电图产生原理
静息状态外正内负
除极(depolarization)状态外负内正电源前电穴后电极对向电源-向上波形
复极(repolarization)电源后电穴前电极对向电源-向下波形
复极方向与除极方向相反心外膜向心内膜
心电向量(vector)具有强度和方向性的电位幅度
与心肌细胞数量呈正比
与探查电极位置和心肌细胞距离呈反比
与探查电极的方位和心肌除极的方向夹角呈反比
心电综合向量原则
2.心电图各波段的组成和命名
P波:心房的除极过程
P-R段(P-Q段):心房复极过程及房室结、希氏束、束支的电活动
P-R间期:自心房开始除极至心室开始除极
QRS波群及命名:心室除极
ST段和T波:心室缓慢和快速复极
Q-T间期:心室开始除极至心室复极完毕
3.心电图导联体系
肢体导联(limb lead)
Einthoven三角
标准导联-双极肢体导联I II III
加压单极肢体导联aVL aVR aVF
额面六轴系统
胸导联(Chest lead)
单极导联V1-V6
肢体导联三个电极各串一5kW电阻,将三者连接起来,构成无干电极,为负极第二节心电图的测量和正常数据1.心电图测量
走纸速度25mm/s时,纵线1mm=0.04s
标准电压1mV=10mm时,横线1mm=0.1mV
心率的测量:60/R-R或P-P间期的秒数
各波段振幅的测量:QRS波起始前的水平线上缘到波顶,下缘到波底
各波段时间的测量
12导同步心电图
P波、QRS波、Q-T间期从最早起点至最晚终点
P-R间期从最早P起点至最早QRS起点
单导心电图
P波、QRS波:最宽的P波、QRS波
P-R间期:最宽大P波且有Q波
Q-T间期最长
测量各波时间应自波形起点的内缘测至波形终点的内缘
平均心电轴:
概念:平均QRS电轴,是心室除极过程中全部瞬间向量的综合,说明心室在除极过程的总时间内的平均电势方向和强度,是额面电轴
测定方法:I、III;目测;代数和
临床意义
- 30° ~ +90°正常范围
+90° ~+180°右偏右心室肥大左后分支阻滞
- 30° ~ - 90°左偏左心室肥大左前分支阻滞
- 90° ~- 180°极度右偏
心脏循长轴转位
心尖?心底
顺钟向转位右心室肥大
逆钟向转位左心室肥大
2.正常心电图波形特点和正常值
P波心房除极的电位变化
