心电图产生的基本原理

正常心电图知识点总结一、心电图的基本概念1. 心电图的产生原理心脏是一个由心肌组成的具有自主节律、自动传导和兴奋传导功能的脏器，心肌细胞通过电生理活动产生的电信号，产生心脏电活动。

这种电活动经皮肤表面传导到表面的电极上，形成的记录称为心电图。

2. 心电图的记录方法心电图是通过将心脏电活动传导到体表上，经过放大、滤波、放大和记录等步骤，形成纸带上的图形。

常见的记录方法有静态心电图和动态心电图。

静态心电图是通过将电极贴在患者的皮肤上，记录一段时间内的心电活动。

动态心电图通常是指24小时动态心电图，通过患者佩戴便携式心电图仪器，持续记录24小时内的心电活动。

3. 心电图的波形正常心电图包含有P波、QRS波群和T波，它们代表了心脏不同阶段的电活动。

P波代表心房的兴奋传导，QRS波群代表心室的兴奋传导，T波代表心室的复极。

这些波形的形态和持续时间都可以用来判断心脏的功能状态。

二、正常心电图的特征1. P波P波是由心房兴奋传导所产生的，其形态应该是相对正常的，持续时间通常在0.06-0.12秒之间。

在Ⅱ、Ⅲ和aVF导联中，P波应该是正向的，而在aVR导联中为负向。

2. PR间期PR间期是指从P波开始到QRS波群开始的时间，通常持续时间在0.12-0.2秒之间。

正常的PR间期可以反映房室结和心室肌细胞的兴奋传导情况，对于心房、心室和传导系统的异常有一定的诊断价值。

3. QRS波群QRS波群是由心室兴奋传导所产生的，其持续时间应该在0.06-0.1秒之间。

在Ⅰ、aVL、V5和V6导联中，QRS波群应该是正向的；在Ⅱ、Ⅲ和aVF导联中，QRS波群应该是负向的。

4. ST段ST段是从QRS波群结束到T波开始的一段时间，通常是等电位的。

ST段的抬高或压低可以反映心肌缺血或损伤等病理性改变。

5. T波T波代表心室的复极，其形态应该是相对正常的，通常是正向的。

T波的改变可以反映心肌再极化异常，如低钾血症、心肌缺血和心肌病等疾病。

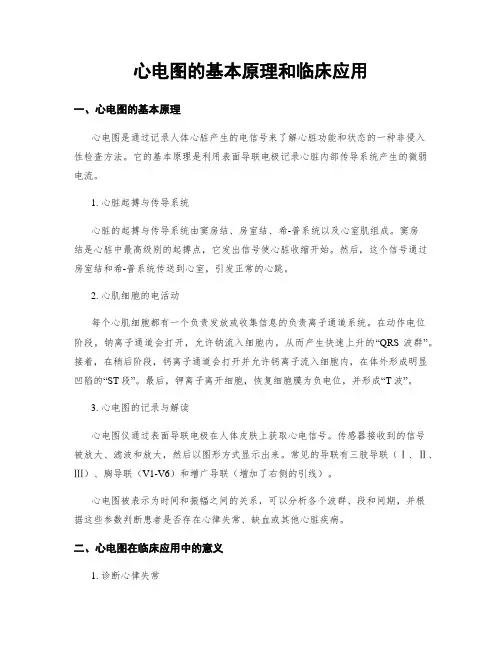

心电图的基本原理和临床应用一、心电图的基本原理心电图是通过记录人体心脏产生的电信号来了解心脏功能和状态的一种非侵入性检查方法。

它的基本原理是利用表面导联电极记录心脏内部传导系统产生的微弱电流。

1. 心脏起搏与传导系统心脏的起搏与传导系统由窦房结、房室结、希-普系统以及心室肌组成。

窦房结是心脏中最高级别的起搏点，它发出信号使心脏收缩开始。

然后，这个信号通过房室结和希-普系统传送到心室，引发正常的心跳。

2. 心肌细胞的电活动每个心肌细胞都有一个负责发放或收集信息的负责离子通道系统。

在动作电位阶段，钠离子通道会打开，允许钠流入细胞内，从而产生快速上升的“QRS波群”。

接着，在稍后阶段，钙离子通道会打开并允许钙离子流入细胞内，在体外形成明显凹陷的“ST段”。

最后，钾离子离开细胞，恢复细胞膜为负电位，并形成“T波”。

3. 心电图的记录与解读心电图仪通过表面导联电极在人体皮肤上获取心电信号。

传感器接收到的信号被放大、滤波和放大，然后以图形方式显示出来。

常见的导联有三肢导联（Ⅰ、Ⅱ、Ⅲ）、胸导联（V1-V6）和增广导联（增加了右侧的引线）。

心电图被表示为时间和振幅之间的关系，可以分析各个波群、段和间期，并根据这些参数判断患者是否存在心律失常、缺血或其他心脏疾病。

二、心电图在临床应用中的意义1. 诊断心律失常心律失常是指心脏节律异常，通常可由不同类型的波形改变和时间间隙异常进行识别。

例如，房颤可以通过无规律和不规则的RR间隔来确认，室性早搏则由宽QRS波群和T波逆向识别。

2. 评估冠心病冠心病是缺血性心脏病的常见类型，心电图是评估其存在和程度的重要手段。

ST段抬高或压低以及T波倒置可能是缺血性心脏病的指示符号。

3. 检测心肌损伤当心肌受到损伤，导致异常的细胞电活动，在心电图上会显示出相应的改变。

例如，急性心肌梗死会表现为特征性的ST段抬高，并且可能有异常Q波出现。

4. 监测药物治疗效果某些药物对心脏电活动有直接影响，如β受体阻滞剂、洋地黄类药物等。

一、心电图产生原理心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表。

心电图（electocardiogram,ECG）是利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲线图形。

心肌细胞在静息状态时，膜外排列阳离子带正电荷，膜内排列同等比例阴离子带负电荷，保持平衡的极化状态，不产生电位变化。

当细胞一端的细胞膜受到刺激（阈刺激），其通透性发生改变，使细胞内外正、负离子的分布发生逆转，受刺激部位的细胞膜出现除极化，使该处细胞膜外正电荷消失而其前面尚未除极的细胞膜外仍带正电荷，从而形成一对电偶（dipole）。

电源（正电荷）在前，电穴（负电荷）在后，电流自电深流入电穴，并沿着一定的方向迅速扩展，直到整个心肌细胞除极完毕。

此时心肌细胞膜内带正电荷，膜外带负电荷，称为除极（depolarization ）状态。

嗣后，由于细胞的代谢作用，使细胞膜又逐渐复原到极化状态，这种恢复过程称为复极（repolarization）过程，复极与除极先后程序一致,但复极化的电偶是电穴在前，电源在后，并较缓慢向前推进，直至整个细胞全部复极为止（图4-1-l）。

就单个细胞而言，在除极时，检测电极对向电源（即面对除极方向）产生向上的波形，背向电源（即背离除极方向）产生向下的波形，在细胞中部则记录出双向波形。

复极过程与除极过程方向相同，但因复极化过程的电偶是电穴在前，电源在后，因此记录的复极波方向与除极波相反（图4-1-2）。

需要注意，在正常人的心电图中，记录到的复极波方向常与除极波主波方向一致，与单个心肌细胞不同。

这是因为正常人心室的除极从心内膜向心外膜，而复极则从心外膜开始，向心内膜方向推进，其机制尚不清楚。

可能因心外膜下心肌的温度较心内膜下高，心室收缩时，心外膜承受的压力又比心内膜小，故心外膜处心肌复极过程发生较早。

由体表所采集到的心脏电位强度与下列因素有关：①与心肌细胞数量（心肌厚度）呈正比关系；②与探查电极位置和心肌细胞之间的距离呈反比关系；③与探查电极的方位和心肌除极的方向所构成的角度有关，夹角愈大，心电位在导联上的投影愈小，电位愈弱（图4-1-3）。

手把手教你读懂心电图!心电图（Electrocardiogram，简称ECG）是一种常用的临床检查手段，用于评估心脏的电活动是否正常。

然而，对于大部分人来说，心电图看起来充满了各种神秘的线条和波形，这篇科普文章将手把手教你读懂心电图，了解它的基本原理、常见的波形特征和临床意义。

一、心电图的基本原理心电图是通过记录心脏的电活动来评估心脏功能和异常情况的一种检查方法。

心脏是由心肌组织构成的，心肌细胞在起搏与传导系统的调控下产生电活动。

心电图记录的是心脏电活动的变化。

心电图记录通常由多个导联组成，常见的有十二个导联，包括标准肢体导联（Ⅰ、Ⅱ、Ⅲ）、胸导联（V1-V6）和加压肢体导联（aVR、aVL、aVF）。

每个导联都记录了心脏电活动在不同方向上的变化。

二、常见的波形特征1.P波：P波是心电图上反映左、右心房及房间隔除极过程的波形。

正常情况下，P波形态应为一个正向波。

P波的持续时间通常在0.06-0.12秒之间，正常振幅在0.05-0.25毫伏之间。

如果P波的形态、持续时间或振幅发生改变，可能意味着心房异常激动的存在，如房颤或心房扩大等。

2.PR间期：PR间期是P波起始点与QRS波群起始点之间的时间段，也就是指从心房除极结束到心室除极开始的时间。

正常情况下，PR间期应该在0.12-0.20秒之间。

PR间期的延长可能提示着房室传导阻滞，而缩短则可能意味着预激综合征的存在。

3.QRS波群：QRS波群是反映心室除极的复合波形。

QRS波群的持续时间一般在0.06-0.11秒之间。

QRS波群的异常形态、宽度增加等可能提示心室传导阻滞、心室肥厚等心脏病变。

4.ST段：ST段是QRS波群结束和T波开始之间的水平段。

正常情况下，ST段应该在等位线上，有时会有轻微偏移，如果ST段有明显的抬高或下降可能表示心肌缺血、心肌损伤或电解质紊乱等情况，需要专业医生进行评判。

5.T波：T波是QRS波群之后的正向波，代表心室的快速复极化过程。

心电图总结知识点一、心电图的基本原理1. 心脏的起搏系统心脏是一个自主跳动的器官，它的跳动由心脏起搏系统负责。

心脏起搏系统包括窦房结、房室结和希氏束。

窦房结是心脏起搏系统的起搏点，它位于右心房的上部，能够周期性地产生冲动并使心脏收缩。

当窦房结的冲动到达心房肌时，心房肌开始收缩，使血液进入心室。

然后，冲动到达房室结，再传导到希氏束和它的分支，使心室肌开始收缩。

这样，心脏才能够完成一次跳动。

2. 心电图的形成心脏收缩和舒张过程中，心肌细胞的膜电位会发生变化，从而产生心电活动。

心电图记录的是这种心电活动的变化。

心电图的基本原理是利用多个导联同时记录心脏电活动的整个过程，从而反映心脏的生理和病理状态。

二、导联的位置及意义1. 心电图的导联心电图的导联是指记录心脏电活动的电极的位置。

一般来说，心电图分为12导联和3导联两种方式。

12导联包括传统的3导联、6导联和12导联。

3导联包括I、II和III导联，分别反映心脏电活动在体表上的纵向和横向传播情况。

6导联和12导联分别在3导联的基础上增加了胸导联和肢导联。

肢导联包括I、II、III、aVR、aVL和aVF，它们反映心脏电活动在不同方向上的传播情况。

胸导联包括V1、V2、V3、V4、V5和V6，它们反映心脏电活动在横向上的传播情况。

2. 导联的意义不同的导联反映了心脏电活动在不同方向上的传播情况，可以用于检测心脏各个区域的功能和病变。

例如，I导联、II导联和III导联反映了心脏电活动在体表上的纵向传播情况，可以用于检测心房和心室的活动情况。

aVR、aVL和aVF反映了心脏电活动在体表上的横向传播情况，可以用于检测心室的活动情况。

V1～V6反映了心脏电活动在横向上的传播情况，可以用于检测心室的活动情况。

三、心电图的正常波形1、P波P波是心房肌的兴奋传播时，出现的一种特殊的波形。

它代表了心房肌的收缩，从P波的开始到P波的峰部，代表了心房的收缩。

如果有心房扑动或者心房颤动，P波就会消失或者呈现不规则的形态。

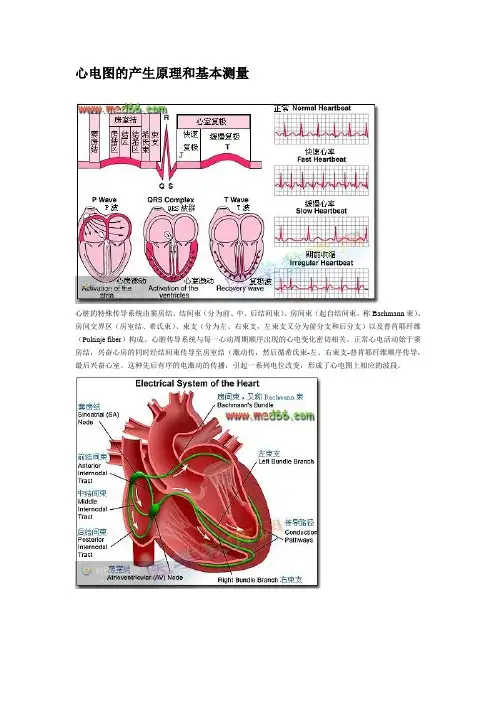

心电图的产生原理和基本测量心脏的特殊传导系统由窦房结、结间束（分为前、中、后结间束）、房间束（起自结间束，称Bachmann束）、房间交界区（房室结、希氏束）、束支（分为左、右束支，左束支又分为前分支和后分支）以及普肯耶纤维（Pukinje fiber）构成。

心脏传导系统与每一心动周期顺序出现的心电变化密切相关。

正常心电活动始于窦房结，兴奋心房的同时经结间束传导至房室结（激动传，然后循希氏束-左、右束支-普肯耶纤维顺序传导，最后兴奋心室。

这种先后有序的电激动的传播，引起一系列电位改变，形成了心电图上相应的波段。

一、心率的测量测量心率时，只需测量一个RR（或PP）间期的秒数，然后被60除即可求出。

例如RR间距为0.8S，则心率为60/0.8=75次/分。

还可采用查表法或使用专门的心率尺直接读出相应的心率数。

心律明显不齐时，一般采取数个心动周期的平均数值进行测算。

二、各波段振幅的测量P波振幅测量的参考水平应以P波起始前的水平浅为准。

测量QRS波群、J点、ST段、T波和U波振幅，统一采用QRS超始部水平作为参考水平。

如果QRS起始部为一斜段（例如受心房复极波影响，预激等情况），应以QRS波起点作为测量参考点。

，应以参考水平线上缘垂直地测量到波的顶端；测量负向波形的深度时，应以参考水平线下缘垂直地测量到波的底端。

三、各波段时间的测量12导联同步心电图仪记录心电图测量规定：测量P波和QRS波时间，应分别从12导联同步记录中最早的P波起点测量至最晚的P波终点以及从最早QRS波起点测量至最晚的QRS波终点医学教育网；PR间期应从12导联同步心电图中最早的P波起点测量至最早的QRS波起点；QT间期应是12导联同步心电图中最早的QRS波起点至最晚的T波终点的间距。

单导联心电图仪记录测量：P波及QRS波时间应选择12个导联中最宽的P波及QRS波进行测量；PR 间期应选择12导联中P波宽大且有Q波的导联进行测量；QT间期测量应取12导联中最长的QT间期。

心电监护重要知识点总结一、心电图的基本信息1. 心电图的产生原理：心脏的生物电活动经过心脏肌细胞，最终传导到皮肤表面，形成的电流通过心电图机器记录下来，形成心电图。

2. 心脏的生物电活动：心脏的生物电活动包括心房的除极、心房收缩、心室的除极、心室收缩等过程，形成心电图的P波、QRS波、T波等特征。

3. 心电图的准备工作：患者进行心电图检查前需拭去皮肤表面的污物，保持皮肤干燥，避免干扰信号的传导。

4. 心电图的导联：常用的心电图导联包括四肢导联和胸导联，主要用于记录不同方向上的心电信号。

二、心电图的识别和分析1. P波：P波代表心房的除极和收缩，它的形态和时程能够反映心房的激动和传导情况，P波的异常可能代表心房扑动、心房颤动等情况。

2. QRS波：QRS波代表心室的除极和收缩，它的形态和时程能够反映心室的激动和传导情况，QRS波的异常可能代表房室传导阻滞、束支传导阻滞等情况。

3. T波：T波代表心室的复极过程，它的形态和时程能够反映心室的复极情况，T波的异常可能代表心室肌电解质紊乱、心室肌梗死等情况。

4. 心率和节律：心电图能够准确地记录患者的心率和心律，包括窦性心律、房室传导阻滞、心动过速、心动过缓等情况。

5. 波形分析：除了P波、QRS波、T波之外，心电图上还有许多其他波形、间期、段落等信息，需要医护人员进行全面分析，发现异常情况。

三、心电监护的常见问题及应对措施1. 导联脱落：在心电监护过程中，患者可能因为活动过度或者汗水导致导联脱落，影响心电信号的传导。

这时需要及时重新粘贴导联，保证心电信号的准确记录。

2. 电解质紊乱：患者如果因为严重疾病或者药物原因导致电解质紊乱，可能影响心电图的识别和分析。

这时需要及时进行血液电解质检查，及时调整治疗方案。

3. 心电监护设备故障：心电监护设备在长时间使用中，可能出现故障或者损坏，影响心电信号的记录。

这时需要及时更换设备或者维修，保证心电监护的正常进行。

心电图机的工作原理
心电图机是用来记录心脏电活动的设备，其工作原理主要是通过测量和记录心脏电信号的变化来生成心电图。

心电图机主要包含导联电缆、电极、放大器和记录装置等部分。

首先，将导联电缆连接到患者身上的电极上，通常需要在胸部和四肢上分别安放电极。

这些电极会捕捉到心脏发出的电信号。

接下来，导联电缆会将捕捉到的电信号传输到放大器。

放大器的作用是将微弱的电信号放大，以便更准确地记录和分析。

放大器经过放大后，会将信号传输给记录装置。

记录装置会将收集到的信号转化为图形形式，并记录在纸或数字形式的介质上。

通常，心电图会采用每秒25毫米的速度进行记录。

在研究和分析心电图时，医生会观察心率、心律的规律性，以及各个心脏区域的电活动。

通过分析心电图的形态、持续时间和波形等特征，医生可以判断心脏功能是否正常，以及是否存在心脏病等问题。

总而言之，心电图机通过测量和记录心脏电信号来生成心电图，从而帮助医生诊断和监测心脏疾病。

这一过程主要包括电信号捕捉、放大、记录和分析等步骤。
