机械设备电气控制(含PLC)(B)

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

PLC技术在机械电气控制装置中的实际运用摘要：在科学技术不断发展的背景下，许多自动化技术、智能化技术为各行各业带来了极大便利，PLC技术也叫做平面光波导技术，在机械电气控制装置中有广泛的应用。

PLC技术涉猎的材料范围非常广泛，比如二氧化硅、绝缘体上的硅、氮氧化硅、高分子聚合物等，其次PLC技术还具备自动化程度高、适用范围广泛、抗干扰能力强、自检功能强大等特点，能够有效提高机械设备控制装置的运行效率和运行质量。

基于此，本文就以PLC技术在机械电气控制中的应用为主要探讨内容，着重探讨了PLC技术在机械电气控制装置中的工作原理、应用类型以及具体应用，期望PLC技术能够继续优化和完善，机械行业也能在PLC技术的加持下获得更高的经济效益。

关键词：PLC技术；机械行业；机械电气控制装置；工作原理；实际应用PLC技术是现代科学的产物，对机械行业的发展有着巨大的帮助作用和推进作用，能够全方面实现我国现代工作自动化发展和现代化发展。

PLC技术在机械行业中的具体应用可以叫做可编程逻辑控制器，可编程逻辑控制器主要依托计算机信息技术和自动技术，其本身属于一种电子装置，利用编程在其内部提前设定好运行程序，程序内容可以实现对机械设备的控制、定时、技术等功能，操作人员也可以根据行业需求来输入特殊指令，让机械设备按照设定好的程序展开工作。

这一过程实现了人工控制朝向自动控制的转变，极大程度的提高了机械设备的运行精准度和运行效率。

PLC技术在机械行业已经有了多年的发展历史，为机械行业带来了巨大的便利，但PLC技术毕竟属于先进的自动控制技术，还有很大的发展空间和完善空间，技术人员还需要不断研发和完善，以此来确保PLC技术的稳定性和全面性。

一、PLC技术在机械电气控制装置中的工作原理PLC技术在机械电气控制装置中的工作原理主要体现在三个方面，分别是输入采样、程序执行、输出扫描。

这三个阶段的运算工作可以保证PLC技术的运行稳定性，保障机械电气控制装置的运行效率和运行质量【1】。

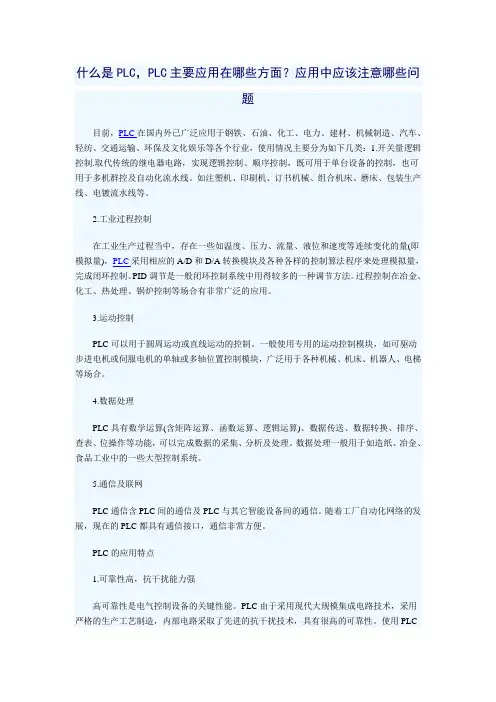

什么是PLC，PLC主要应用在哪些方面？应用中应该注意哪些问题目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类：1.开关量逻辑控制.取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。

如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。

2.工业过程控制在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量(即模拟量)，PLC采用相应的A/D和D/A转换模块及各种各样的控制算法程序来处理模拟量，完成闭环控制。

PID调节是一般闭环控制系统中用得较多的一种调节方法。

过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。

3.运动控制PLC可以用于圆周运动或直线运动的控制。

一般使用专用的运动控制模块，如可驱动步进电机或伺服电机的单轴或多轴位置控制模块，广泛用于各种机械、机床、机器人、电梯等场合。

4.数据处理PLC具有数学运算(含矩阵运算、函数运算、逻辑运算)、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。

数据处理一般用于如造纸、冶金、食品工业中的一些大型控制系统。

5.通信及联网PLC通信含PLC间的通信及PLC与其它智能设备间的通信。

随着工厂自动化网络的发展，现在的PLC都具有通信接口，通信非常方便。

PLC的应用特点1.可靠性高，抗干扰能力强高可靠性是电气控制设备的关键性能。

PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。

使用PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。

此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。

在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。

(判断题)1: 对于一些超高压、大容量的巨型变压器，为了减少制造及运输困难，常采用三相心式变压器。

A: 错误B: 正确正确答案:(判断题)2:    HH系列铁壳开关合闸后，开关盖不能自由打开。

             &n bsp;             （）A: 错误B: 正确正确答案:(判断题)3: 用户存储器使用EPROM（只读存储器），用于存放系统程序。

A: 错误B: 正确正确答案:(判断题)4:   HH系列铁壳开关开关盖开启后，可以自由合闸。

             &n bsp;             （）A: 错误B: 正确正确答案:(判断题)5:  电路图不能与接线图或接线表混合绘制A: 错误B: 正确正确答案:(判断题)6: 真空断路器的核心部件是真空灭弧室。

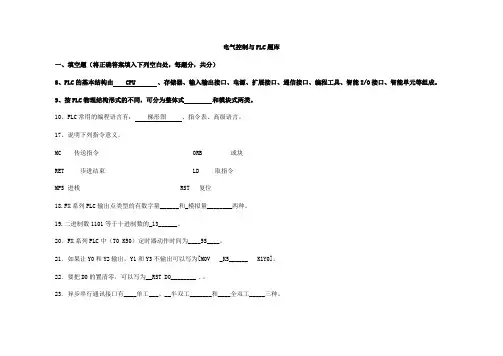

电气控制与PLC题库一、填空题（将正确答案填入下列空白处，每题分，共分）8、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、按PLC物理结构形式的不同，可分为整体式和模块式两类。

10、PLC常用的编程语言有：梯形图、指令表、高级语言。

17、说明下列指令意义。

MC 传送指令 ORB 或块RET 步进结束 LD 取指令MPS 进栈 RST 复位18.FX系列PLC输出点类型的有数字量______和_模拟量________两种。

19.二进制数1101等于十进制数的_13______。

20．FX系列PLC中（T0 K50）定时器动作时间为____5S____。

21．如果让Y0和Y2输出，Y1和Y3不输出可以写为[MOV _K5______ K1Y0]。

22．要把D0的置清零，可以写为__RST D0________ .。

23．异步串行通讯接口有____单工___、__半双工_______和____全双工_____三种。

28．如果让Y0和Y2输出，Y1和Y3不输出可以写为[MOV K5_______ K1Y0]。

34、PLC的输出形式有输出继电器、晶体管、晶闸管。

35、PLC的编程语言有梯形图、语句表、逻辑图、。

36、指出如下符号代表哪种电气元器件：FU 熔断器 SQ 行程开关 KM 继电器 KA 中间继电器 KT 时间继电器44 当运行如下所示的PLCEND若输入继电器X0得电，则经过__5S__s后，常开触头__T0___闭合，输出继电器Y0___断开________；若输入继电器X1得电，则输出继电器Y0__断电_________。

47. M8000和M8002分别表示什么意义：_在运行期间始终保持接通、运行第一个扫描周期接通此后就一直断开__49、PLC中的存储器包括EPROM和RAM，其中EPROM存放＿＿系统＿＿＿程序，RAM存放＿用户＿＿＿＿程序。

2．1分析图2.43中各控制电路按正常操作时会出现什么现象？若不能正常工作加以改进。

2.2路。

2.3 试画出某机床主电动机控制线路图。

要求：⑴可正反转；⑵可正向点动；⑶两处起停。

答：要求电路图如下所示2.4 如图2.44所示，要求按下起动按钮后能依次完成下列动作： (1) 运动部件A 从1到2； (2) 接着B 从3到4； (3) 接着A 从2回到1； (4) 接着B 从4回到3；123321DCBATitleNumberSize A4Date:14-May -2001File:F:\x2ABM1M2SQ1SQ2SQ3SQ412342.5 要求三台电动机M1、M2、M3按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动。

停止时按逆序停止，试画出控制线路。

KM22.6什么叫降压起动？常用的降压起动方法有哪几种？答：（1）降压起动即：在起动时减小加在电动机定子绕组上的电压，以减小起动电流；而起动后再将电压恢复到额定值，电动机进入正常工作状态。

（2）三相笼型异步电动机降压启动的方法有：定子绕组串电阻（电抗）启动、Y—△降压启动、延边三角形降压启动、自耦变压器降压启动。

2.7 电动机在什么情况下应采用降压起动？定子绕组为Y形接法的三相异步电动机能否用Y—△降压起动？为什么？答：当电源容量小于180KV，电动机容量在小于7KV的情况下通常采用降压启动。

Y—△降压启动不适合定子为Y形接法的三相异步电动机，在启动后电机会仍然处于低压运行。

2.8 找出图2.45所示的Y—△降压起动控制线路中的错误，并画出正确的电路。

2.9 试分析图2.20所示的电路中,当KT延时时间太短及延时闭合与延时打开的触点接反后,电路将出现什么现象?答：（1）当KT延时时间太短电动机未完全启动之前就工作（2）延时闭合与延时打开的触点如果接反，则电路一旦通电，KM2线圈即可得电，电动机不经过星形启动就工作三角形正常运行状态。

电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。

A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。

A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。

A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。

A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。

A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

KMA. SB1B. KMC. FRD. QS5. 我国规定的短时工作制的标准时间15、30、60和（10 B. 90 C. 100 D. 80）分钟四种。

A.6.最低转速下的静差度cr CtSi皿的表达式应为（）。

A.1 B.第2次作业一、单项选择题（本大题共30分，共10小题，每小题3分）1. 转换开关的文字符号是（）。

A. SB B. KM C. QS D. SQ2. 带有PI调节器的转速负反馈系统属于（）系统。

A.偏差调节B.无差调节C.有差调节D.按干扰调节3. 电路图绘制中，电动机应画在（）中。

A.主电路B.控制电路C.照明电路D.辅助电路4. 图中，当按下按钮SB2时，（）得电，控制电动机启动。

"umin D7. 女口图所示，电路总的定时时间为（XI| RST | CflF|<S> <SK100 K400匚匚匚IKM 3L UPXO YO XIY1COM COM星形~ ----------------- 三用型VFRb)A.40000s B. 500s C. 1000s D. 2000s 8.根据图示机床电机的Y/△起动控制电路，当接触器 KM1和KM2同时接通 时，电机实现（ ）。

A. Y 型连接启动B. △型连接启动C. Y 型连接正常运行D. △型连接正常运 行 9. 根据图示机床设备的正/反转控制电路，X0接通电机正转起动按钮SB1, X1 接通电机反转起动按钮SB2 Y0接通KM1线圈，丫1接通KM2线圈。

当按下起动 按钮SB1时，以下说法正确的是（ ）。

起动 停止 XD XIX2 XI Y1L^5ioX2 XO YO ~A.电动机立即正转B.电动机立即反转C.辅助继电器线圈M0接通，其常开触点闭合，实现自锁的功能D.延时10s后电动机正转10. JZ7-44中，“44”表示（）。

A.额定电流44A B.额定电压44V C.常开和常闭触点各4对D.常开和常闭触头总44对二、多项选择题（本大题共20分，共5小题，每小题4分）1. 常见的电气控制方式有（）。

第1章综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-4，7、8、9，17-24(× )5、6，10-16，二、填空题1. 通电和断电。

2．电压和电流。

3． 10 A，专门 ; 4．灭弧系统、保护装置、操作机构。

5．动、静。

6． 1140 V、 630 A。

7．双金属片、加热元件、动作机构。

8．电感、电子。

9．灭弧栅；磁吹灭弧；纵缝。

10．机械位移电信号。

11． 1 200 V 1 500 V。

12．短路和严重过载。

13．交流和直流。

14. 电磁系统、触头系统、灭弧装置。

15. 延时接通或断开。

三、选择题1. ( B )。

2. (B)。

3. (B )。

4. (B )。

5. (C )。

6. (C)7. (A )8. ( B )9. ( A ) 10. ( B )四、简答题1．答：交流接触器是电力拖动和自动控制系统中用来自动地接通或断开大电流电路的一种低压控制电器，主要控制对象是电动机，能实现远距离控制，交流接触器具有欠(零)电压保护、低电压释放保护、使用寿命长、工作可靠性高等优点,是一种最重要和最常用的低压控制电器。

2．答：电流继电器与电压继电器在结构上的区别主要是线圈不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。

3．答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。

当负载电流超过规定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，断开主电路，实现了对电动机的过载保护。

热继电器不能作短路保护。

4．答：低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。

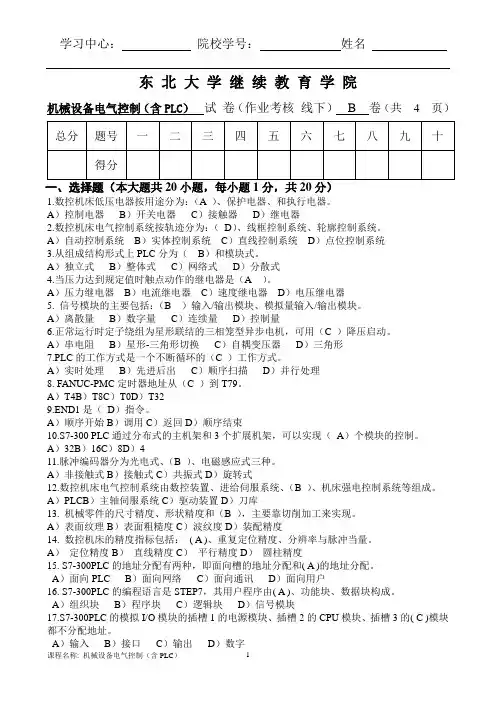

学习中心：院校学号：姓名东北大学继续教育学院机械设备电气控制（含PLC）试卷（作业考核线下） B 卷（共 4 页）1.数控机床低压电器按用途分为：（A ）、保护电器、和执行电器。

A）控制电器B）开关电器C）接触器D）继电器2.数控机床电气控制系统按轨迹分为：（D）、线框控制系统、轮廓控制系统。

A）自动控制系统B）实体控制系统C）直线控制系统D）点位控制系统3.从组成结构形式上PLC分为（B）和模块式。

A）独立式B）整体式C）网络式D）分散式4.当压力达到规定值时触点动作的继电器是（A）。

A）压力继电器B）电流继电器C）速度继电器D）电压继电器5. 信号模块的主要包括：（B）输入/输出模块、模拟量输入/输出模块。

A）离散量B）数字量C）连续量D）控制量6.正常运行时定子绕组为星形联结的三相笼型异步电机，可用（C ）降压启动。

A）串电阻B）星形-三角形切换C）自耦变压器D）三角形7.PLC的工作方式是一个不断循环的（C ）工作方式。

A）实时处理B）先进后出C）顺序扫描D）并行处理8. FANUC-PMC定时器地址从（C ）到T79。

A）T4B）T8C）T0D）T329.END1是（D）指令。

A）顺序开始B）调用C）返回D）顺序结束10.S7-300 PLC通过分布式的主机架和3个扩展机架，可以实现（A）个模块的控制。

A）32B）16C）8D）411.脉冲编码器分为光电式、（B ）、电磁感应式三种。

A）非接触式B）接触式C）共振式D）旋转式12.数控机床电气控制系统由数控装置、进给伺服系统、（B ）、机床强电控制系统等组成。

A）PLCB）主轴伺服系统C）驱动装置D）刀库13. 机械零件的尺寸精度、形状精度和（B ），主要靠切削加工来实现。

A）表面纹理B）表面粗糙度C）波纹度D）装配精度14. 数控机床的精度指标包括：( A )、重复定位精度、分辨率与脉冲当量。

A）定位精度B）直线精度C）平行精度D）圆柱精度15. S7-300PLC的地址分配有两种，即面向槽的地址分配和( A )的地址分配。

电气控制与plc期末考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. 在PLC中，用于存储程序的存储器类型是：A. RAMB. ROMC. EPROMD. EEPROM答案：D3. PLC中，用于实现定时功能的软元件是：A. CTB. CMC. CVD. CR答案：A4. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的扫描周期包括以下哪些步骤？A. 输入扫描B. 程序执行C. 输出刷新D. 所有选项答案：D6. PLC的输出设备通常包括：A. 继电器B. 接触器C. 电磁阀D. 所有选项答案：D7. 在PLC中，用于实现计数功能的软元件是：A. CTB. CMC. CVD. CR答案：B8. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 所有选项答案：D9. PLC的输出方式通常包括：A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D10. PLC的扫描周期主要取决于：A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 所有选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口电路通常采用______方式连接。

答案：光电隔离2. PLC的程序存储器通常采用______类型。

答案：非易失性3. 在PLC中，______是用于实现数据交换的软元件。

答案：数据寄存器4. PLC的输入设备通常包括按钮、传感器等，而输出设备通常包括______、接触器等。

答案：继电器5. PLC的编程软件通常提供______和梯形图两种编程方式。

答案：指令表6. 在PLC中，______是一种用于实现顺序控制的编程语言。

答案：顺序功能图7. PLC的输出设备中，继电器输出通常用于______负载。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

单选题1. 在机床电气控制电路中采用两地分别控制方式，其控制按钮连接的规律是__ ___。

(2.5分)(A) 全为串联(B) 全为并联(C) 起动按钮并联，停止按钮串联(D) 起动按钮串联，停止按钮并联参考答案：C2. 交流接触器在不同的额定电压下，额定电流_____。

(2.5分)(A) 相同(B) 不相同(C) 与电压无关(D) 与电压成正比参考答案：A3. 熔断器的作用是_____(2.5分)(A) 控制行程(B) 控制速度(C) 短路或严重过载(D) 弱磁保护参考答案：C4. 通电延时时间继电器，它的延时触点动作情况是____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：A5. 最基本的电气控制方法是____。

(2.5分)(A) 继点接触器控制(B) 计算机控制(C) PLC控制(D) 单片机控制参考答案：A6. 断电延时时间继电器，它的延时触点动作情况是_____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：B7. 热继电器的整定值为6.8A，则动作范围应选用_____。

(2.5分)(A) 0.4~0.64A(B) 0.64~1A(C) 4~6.4A(D) 6.8~10A参考答案：D8. 接触器的型号为CJ10-160，其额定电流是____。

(2.5分)(A) 10A(B) 160A(C) 10~160A(D) 大于160A参考答案：B9. 电器元件的接线图中______。

(2.5分)(A) 采用集中法表示每一电器元件(B) 元件各带电部件可以分开画(C) 标注可以和原理图不一致参考答案：A10. 时间继电器的作用是_____。

电气控制与PLC复习题一、判断题01、可编程管制器不是普通的计算机，它是一种工业现场用计算机。

( √）02、继电器控制电路工作时，电路中硬件都处于受控状态,PLC各软继电器都处于周期循环扫描状态,各个软继电器的线圈和它的触点动作并不同时发生。

( √ ) 03、美国通用汽车公司于1968年提出用新型控制器代替传统继电接触控制系统的要求.（√ ) 04、可编程控制器抗干扰能力强，是工业现场用计算机特有的产品。

( √ )05（× ) 06、可编程控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。

（√）07、可编程控制器一般由CPU、存储器、输入/输出接口、电源、编程器五部分组成.( √）08、可编程控制器的型号能反映出该机的基本特征。

( √）09、PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM、和专门设计输入输出接口的电路等组成。

（√ )10. （×）11、能流在梯形图中只能作单方向流动，从左向右流动，层次的改变只能先上后下. ( √ )12、PLC将输入信息采入内部，执行用户程序的逻辑功能，最后达到控制要求。

( √）（√）13、PLC一个扫描周期的工作过程，是指读入输入状态到发生输出信号所用的时间。

（√ ) 14、连续扫描工作方式是PLC的一大特点,也可以说PLC是“串行”工作的，而继电器控制系统是“并行"工作的。

（√）15、PLC. ( × )16、PLC产品技术指标中的存储容量是指其内部用户存储器的存储容量. ( √）17（×）18、FX系列. （×）19、FX系列PLC输出继电器是用程序驱动的。

（√）20、PLC中T是实现断电延时的操作指令，输入由,定时器开始定时，当定时器的输入为OFF或电源断开时，定时器复位. （×）21、输入继电器仅是一种形象说法,并不是真实继电器，它是编程语言中专用的“软元件”（√）22、PLC（×）23、PLC的梯形图是由继电器接触控制线路演变来的。

机械电气控制及自动化一、单项选择题(本大题共42分,共 14 小题，每小题3 分）1. PLC不宜用于以下( ）场合。

A. 运动控制 B. 系统集成 C. 数据处理 D. 通讯2。

以下关于逻辑代数计算正确的是（） A。

B.C。

D。

3. 以下关于输入继电器说法错误的是（） A。

专门用来接收从外部开关或敏感元件发来的信号 B。

与输入端子相连 C。

只能由外部信号驱动 D。

只能提供一对常开和一对常闭触点供内部使用4。

以下不属于主令电器的是（ ) A. 按钮 B. 行程开关 C。

接近开关 D. 自动开关5. 以下关于调压调速，说法错误的是（） A. 机械特性的斜率不变 B。

可实现无极调速 C. 平滑性好 D。

调速范围较窄6。

以下调速系统中，系统机械特性最硬的是( ）。

A. 开环系统 B。

电压负反馈系统C。

电流正反馈系统 D. 转速负反馈系统7。

变频调速是以一个频率及( )可变的电源，向异步（或）同步电机供电，从而调节电动机转速的方法。

A. 频率 B. 电流 C. 相序 D。

电位8. 在PLC指令中，将并联电路块与前面电路串联的指令是（ )。

A。

ANBB。

ORBC. ANDD. ANI9。

关于梯形图设计规则中,以下说法错误的是：（）.A。

梯形图按从上到下,从左到右的顺序排列B. 不允许在同一触点上有双向电流通过C。

对于有串联电路块的逻辑行，并联支路的电路块应排在左边D。

对于有串联电路块的逻辑行，并联支路的电路块应排在右边10。

实现两个以上触点串联的支路与前面支路并联的指令是（ ).A. ANBB. ORBC。

ANDD。

ANI11。

定子串电阻降压起动控制电路是按（ )控制原则进行工作的。

A。

时间B. 行程C. 电流D。

速度12. 已知某电机的理想空载转速为2000r/min，在额定负载下的转速为1800r/min，该电机调速的静差度值S为( ） A. 0.3 B。

0.1 C。

0。

5 D. 0.0213. 以下关于交流接触器说法正确的是( ）.A。

电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。

A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。

A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。

A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。

A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。

A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。

答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。

答案：指示灯4. PLC的工作原理基于_______控制方式。

《电气控制与PLC（第2版）》熊幸明（习题解答）第1章1. 引言本篇文档是关于《电气控制与PLC（第2版）》熊幸明一书中第1章的习题解答。

本章主要介绍了电气控制系统的基本概念、组成部分和基本原理，并且对PLC编程的基本方法进行了详细的介绍。

通过本章的学习，读者可以了解电气控制和PLC编程的基本知识，为后续章节的学习打下基础。

2. 习题解答2.1 选择题1.确定一个电气控制系统是自动控制系统还是手动控制系统的依据是（）。

A. 控制对象是否为物理对象B. 控制过程中是否需要人的参与C. 控制信号是否为连续信号D. 控制信号是否为数字信号正确答案：B解析：电气控制系统与手动控制系统的主要区别在于控制过程中是否需要人的参与，所以选择B。

2.以下不属于电气控制系统组成部分的是（）。

A. 电气元件B. 控制装置C. 控制对象D. 传感器正确答案：D解析：传感器是电气控制系统的一个重要组成部分，所以选项D不正确。

2.2 填空题1.在电气控制系统中，其拓扑结构用图形表示的称为（）。

正确答案：电气线路图解析：电气线路图是电气控制系统拓扑结构图形化表示的方式。

2.PLC是（）的缩写。

正确答案：Programmable Logic Controller解析：PLC是可编程逻辑控制器的缩写。

2.3 简答题1.请简要介绍电气控制系统的基本原理。

答：电气控制系统的基本原理是通过控制装置发送控制信号，控制电气元件的开关状态，进而控制控制对象的工作状态。

控制信号可以是连续信号或者数字信号，通过传感器获取被控制对象的反馈信号，经过控制装置处理后，将控制信号传递给电气元件，实现对被控制对象的控制。

2.什么是PLC？它有什么特点？答：PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写。

PLC是一种特殊的计算机设备，主要用于工业控制系统中。

它具有以下特点：–可编程性：PLC允许用户通过编程来定义控制逻辑，可以根据不同的需求进行灵活的编程和控制。

电子科技大学网络教育考卷（B 卷）(20 年至20 学年度第 学期)考试时间 年 月 日(90分钟) 课程 电气控制及PLC(专科) 教师签名 刘影[注意：所有题目的答案均填涂在答题卡上，写在本试卷上的答案无效]一、选择题和判断题（将下列各题正确的番号填入下面的表格内，每题2分，共50分。

）1.按钮在低压控制电路中用于手动发出控制信号。

启动按钮的按钮帽采用（），停止按钮的按钮帽采用（）。

A 绿色、绿色 B 绿色、红色 C 红色、红色 D 红色、绿色2.PLC 的工作过程以循环扫描的方式进行，当PLC 处于运行状态时，其运行周期课划分为（）个基本阶段。

A 1B 2C 3D 43.可编程控制器的性能指标中，（）是衡量PLC 软件系统功能强弱的重要指标。

A 存储容量 B 指令系统 C 内部存储器 D 扫描速度4.（）指令直接使用存储器或寄存器的元件名称和地址编号，根据这个地址就可以立即找到该数据。

A 立即寻址 B 直接寻址 C 间接寻址 D 位寻址5.在用户程序分区中，（）是用户程序的主体。

A 中断程序B 子程序C 程序区D 主程序6.可编程控制器中的堆栈和计算机中的堆栈结构相同，堆栈是一组能后存储和取出数据的暂时存储单元。

堆栈的存取特点是（）。

A 先进先出B 先进后出C 后进先出D 先进后出7.S7-200PLC 中数据类型里数据长度中的B （字节型）无符号数的长度为（），用十进制表示。

A 0-128 B 0-255 C 0-65535 D 0-FF 8. 下列指令中，（）是减计数器指令。

A CTUB CTUDC CTD D TON 9.用（）可以实现计算机或编程器与PLC 主机之间的远距离通信。

A 网络中继器 B 调制解调器 C 网络连接器 D 通信口10.MM440变频器的标准硬件配置是RS485串行通信接口，利用RS485串行通信接口能有实现主-从式通信，或者广播式通信，使用的通信协议是（）。
