低压柜介绍

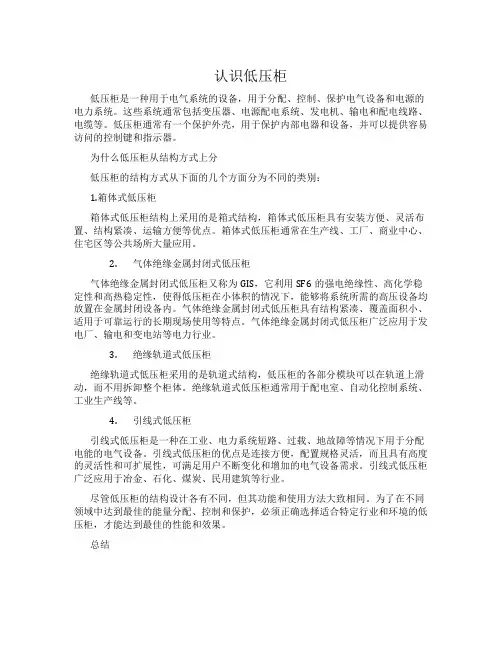

认识低压柜低压柜是一种用于电气系统的设备，用于分配、控制、保护电气设备和电源的电力系统。

这些系统通常包括变压器、电源配电系统、发电机、输电和配电线路、电缆等。

低压柜通常有一个保护外壳，用于保护内部电器和设备，并可以提供容易访问的控制键和指示器。

为什么低压柜从结构方式上分低压柜的结构方式从下面的几个方面分为不同的类别：1.箱体式低压柜箱体式低压柜结构上采用的是箱式结构，箱体式低压柜具有安装方便、灵活布置、结构紧凑、运输方便等优点。

箱体式低压柜通常在生产线、工厂、商业中心、住宅区等公共场所大量应用。

2.气体绝缘金属封闭式低压柜气体绝缘金属封闭式低压柜又称为GIS，它利用SF6的强电绝缘性、高化学稳定性和高热稳定性，使得低压柜在小体积的情况下，能够将系统所需的高压设备均放置在金属封闭设备内。

气体绝缘金属封闭式低压柜具有结构紧凑、覆盖面积小、适用于可靠运行的长期现场使用等特点。

气体绝缘金属封闭式低压柜广泛应用于发电厂、输电和变电站等电力行业。

3.绝缘轨道式低压柜绝缘轨道式低压柜采用的是轨道式结构，低压柜的各部分模块可以在轨道上滑动，而不用拆卸整个柜体。

绝缘轨道式低压柜通常用于配电室、自动化控制系统、工业生产线等。

4.引线式低压柜引线式低压柜是一种在工业、电力系统短路、过载、地故障等情况下用于分配电能的电气设备。

引线式低压柜的优点是连接方便，配置规格灵活，而且具有高度的灵活性和可扩展性，可满足用户不断变化和增加的电气设备需求。

引线式低压柜广泛应用于冶金、石化、煤炭、民用建筑等行业。

尽管低压柜的结构设计各有不同，但其功能和使用方法大致相同。

为了在不同领域中达到最佳的能量分配、控制和保护，必须正确选择适合特定行业和环境的低压柜，才能达到最佳的性能和效果。

总结低压柜的不同结构方式针对不同环境和行业的需求而开发。

在选择低压柜时应注意其结构设计，从而能够实现最佳的能源分配、控制和保护。

结构不同的低压柜，各自有其优点和适用范围，用户应根据自己的需求和环境选择合适的低压柜。

高低压配电柜知识点总结一、高低压配电柜的基本概念1. 高低压配电柜是指用于配电系统的设备，用于将电力输入进行分配和控制，保证电能正常供给各个电气设备。

2. 高低压配电柜一般包括高压配电柜和低压配电柜两个部分，用于处理不同电压等级的电能分配和控制。

3. 高低压配电柜的设计、制造和安装需要遵循相关电气安全标准和规范，确保其安全可靠、性能稳定。

二、高低压配电柜的主要构成1. 高低压配电柜通常由外壳、断路器、接触器、过载保护装置、控制装置、仪表等组成，不同型号和用途的配电柜在构成上可能会有所不同。

2. 外壳：用于安装和固定配电柜内部的各种电气设备，同时起到保护作用，确保操作人员的安全。

3. 断路器：用于控制和保护电路的开关设备，一般根据电压等级和负载电流不同，选择对应的断路器进行安装。

4. 接触器：用于控制电机或其他电器设备的开关装置，通常需要根据负载情况选择合适的接触器型号。

5. 过载保护装置：用于保护电气设备不受过载电流损坏，通常用热继电器或电子过载保护器实现。

6. 控制装置：用于配电柜的操作和控制，通常包括按钮、指示灯、继电器等设备。

7. 仪表：用于监测和显示电路状态和参数，帮助操作人员进行实时监控和调节。

三、高低压配电柜的重要性1. 高低压配电柜是电气系统中的关键设备，直接关系到电能的分配和控制，一旦出现故障可能影响整个电气设备的正常运行。

2. 高低压配电柜的性能稳定和安全可靠对于工业生产和日常生活都至关重要，一旦发生故障可能给人员和设备带来极大的危害和损失。

3. 高低压配电柜的合理设计和正确使用对于提高电气设备的工作效率和延长设备寿命具有重要意义。

四、高低压配电柜的安装和维护1. 高低压配电柜的安装需要遵循相关标准和规范，确保安装位置合理、绝缘良好、接地稳固，同时保证通风散热和操作维护的便利。

2. 高低压配电柜的维护包括定期检查、清洁、紧固、润滑等工作，确保设备的正常运行和延长使用寿命。

3. 高低压配电柜的维修需要由专业人员进行，对于电气部分的检修需要断开电源、进行绝缘检查，并在检修完毕后经过专业人员复验后方能重新投入使用。

配电柜的几个常见种类及用途配电柜是电力系统中的重要设备，主要用于对电能进行分配、控制和保护。

根据不同的用途和功能需求，配电柜可以分为几个常见种类。

一、低压配电柜低压配电柜是最常见的一种配电柜，广泛应用于工业、商业和居民建筑等场所。

它主要用于将供电线路分配到各个回路，实现对电能的分配和控制。

低压配电柜通常由断路器、接触器、熔断器、电动机保护器等组成，能够对电路进行过载和短路保护。

此外，低压配电柜还可以根据需要配置电能计量仪表，实现对电能消耗的监测和管理。

二、中压配电柜中压配电柜主要用于配电系统中的中压侧，将来自变电站的中压电能分配到不同的负荷回路。

它具有较高的断路能力和较强的抗干扰能力，能够保护电网和负荷设备的安全运行。

中压配电柜通常由负荷开关、隔离开关、真空断路器等组成，能够实现对中压电路的分配、控制和保护。

中压配电柜在工业生产和城市供电系统中起着重要作用。

三、直流配电柜直流配电柜主要用于直流电源系统，如电力系统的直流供电、电池组的直流供电等。

直流配电柜通常由直流断路器、隔离开关、电流互感器等组成，能够实现对直流电路的分配、控制和保护。

直流配电柜具有快速动作、可靠性高的特点，能够满足对直流电源系统的要求。

四、智能配电柜随着信息技术的发展，智能配电柜逐渐应用于配电系统中。

智能配电柜通过集成电力监测、通信、控制和保护等功能，实现对电能消耗的监测、管理和控制。

智能配电柜能够通过互联网实现对远程设备的监控和操作，提高配电系统的可靠性和运行效率。

智能配电柜广泛应用于大型工业厂区、商业建筑和数据中心等场所。

五、变频器配电柜变频器配电柜主要用于控制和保护变频器设备。

变频器是一种能够调节电机转速的设备，广泛应用于工业生产中。

变频器配电柜通常由变频器、断路器、接触器等组成，能够实现对变频器设备的电能分配和控制。

变频器配电柜具有较高的电气性能和抗干扰能力，能够保护变频器设备的安全运行。

配电柜是电力系统中不可或缺的设备，不同的配电柜根据其用途和功能需求，具有不同的特点和组成结构。

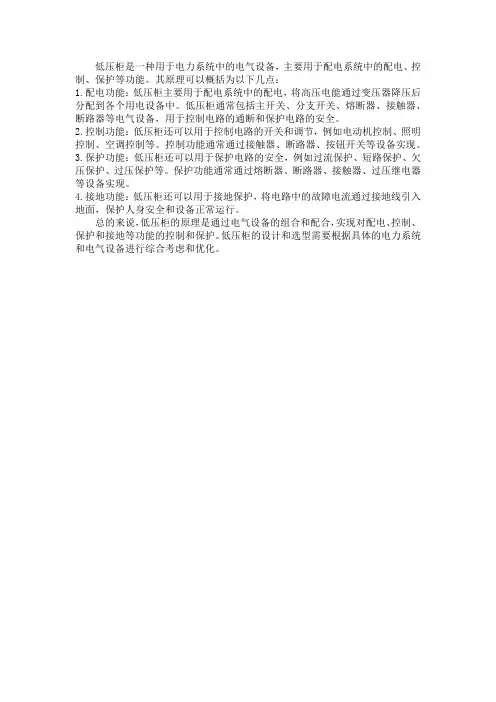

低压柜是一种用于电力系统中的电气设备，主要用于配电系统中的配电、控制、保护等功能。

其原理可以概括为以下几点：
1.配电功能：低压柜主要用于配电系统中的配电，将高压电能通过变压器降压后分配到各个用电设备中。

低压柜通常包括主开关、分支开关、熔断器、接触器、断路器等电气设备，用于控制电路的通断和保护电路的安全。

2.控制功能：低压柜还可以用于控制电路的开关和调节，例如电动机控制、照明控制、空调控制等。

控制功能通常通过接触器、断路器、按钮开关等设备实现。

3.保护功能：低压柜还可以用于保护电路的安全，例如过流保护、短路保护、欠压保护、过压保护等。

保护功能通常通过熔断器、断路器、接触器、过压继电器等设备实现。

4.接地功能：低压柜还可以用于接地保护，将电路中的故障电流通过接地线引入地面，保护人身安全和设备正常运行。

总的来说，低压柜的原理是通过电气设备的组合和配合，实现对配电、控制、保护和接地等功能的控制和保护。

低压柜的设计和选型需要根据具体的电力系统和电气设备进行综合考虑和优化。

GGD低压配电柜介绍GGD低压配电柜是一种用于低压配电系统中的配电设备。

它广泛应用于发电厂、工矿企业、高层建筑、商场、机场等场所的配电系统中，其主要作用是将电力来源（例如发电机、变压器等）的电能传递到各种电气设备中，并且起着过载、短路保护、电流转换等功能。

1. GGD低压配电柜的基本结构GGD低压配电柜由机台、导电件、断路器、仪表、控制装置、配电器等组成。

该配电柜采用了全封闭结构，为了减少人员误操作，电器部分和非电器部分均要在单独的隔离间或隔离板内，整个配电柜的防护等级达到了IP40级以上。

同时，GGD低压配电柜的机台部分采用了模块化设计，因此可以用拼凑的方式进行组装。

2. GGD低压配电柜的优点GGD低压配电柜具有以下优点：2.1 安全可靠该配电柜采用的是全封闭结构，并且电器部分和非电器部分分别设置在不同的隔离间或隔离板内，保证了该配电柜的安全性。

此外，该配电柜的静、动稳定性以及过载、短路、欠压等保护功能，在保证安全的同时，也可以延长各设备的使用寿命。

2.2 灵活性强GGD低压配电柜的机台部分采用的是模块化设计，因此可以用拼凑的方式进行组装，从而满足不同电气负荷间的匹配需求。

此外，该配电柜的排列方式也非常灵活，可以根据现场条件进行改变。

2.3 维护方便GGD低压配电柜的仪表部分采用了先进的数字仪表，可以实时监测负载电流、电压、功率因数以及其他参数，使得及时发现和处理设备故障变得更加容易。

3. GGD低压配电柜的用途GGD低压配电柜主要用于以下场合：3.1 发电厂在发电厂中，GGD低压配电柜主要用于将发电机输出的电能传递给高低压变压器、发电机冷却系统、始动器、紧急供电等电气设备中。

3.2 工矿企业在工矿企业中，GGD低压配电柜除了能将电源输出到生产设备之外，还可以用作后备式供电系统。

3.3 商场在商场中，GGD低压配电柜主要用于给灯光、空调以及电梯等设备供电。

4. 配电柜的维护GGD低压配电柜的日常维护非常重要，主要包括以下内容：4.1 定期检查定期检查各设备的接线是否紧密、接触是否好，以及仪表的指针是否显示正常等。

低压配电柜基础知识讲解什么是低压配电柜低压配电柜是一种用于控制、保护和分配电能的设备，通常安装在建筑物、工厂和其他电气设备的配电系统中。

它主要包括断路器、接触器、保护装置、仪表等组件，用于实现对电路的分支、控制和保护。

低压配电柜的组成低压配电柜通常由以下几部分组成：1.断路器：用于开启或关闭电路，保护电路免受过载和短路的损害。

2.接触器：用于控制电动机或其他设备的启动和停止。

3.保护装置：包括过载保护、短路保护等，用于保护电路和设备的安全运行。

4.仪表：用于监测电路的电压、电流、功率等参数。

5.控制设备：用于控制低压配电柜中各种设备的运行状态。

低压配电柜的作用低压配电柜在电气系统中发挥着重要的作用，主要包括以下几个方面：1.分支：低压配电柜可以实现电能的分支，将电能分配到各个需要电力供应的设备和电路中。

2.保护：低压配电柜通过安装相应的保护装置，可以对电路进行过载、短路、接地故障等多种保护，确保设备和人员的安全。

3.控制：低压配电柜可以实现对电路的远程控制，通过接触器等控制设备实现设备的启停控制。

4.监测：通过仪表和监控系统，可以监测电路的运行状态，及时发现问题并进行处理。

低压配电柜的分类根据功能和应用场景的不同，低压配电柜可以分为几类：1.动力配电柜：主要用于电动机的控制和保护。

2.照明配电柜：用于照明系统的控制和保护。

3.综合配电柜：集成了多种功能，适用于各种场所的电气系统。

低压配电柜的安装和维护安装低压配电柜需要符合相关的电气安全标准和规范，确保设备安全可靠。

在日常使用过程中，需要定期对配电柜进行检查和维护，发现问题及时处理，确保电路的可靠运行。

总结低压配电柜作为电气系统中的重要设备，承担着控制、保护和分配电能的任务，广泛应用于建筑、工业、商业等领域。

了解低压配电柜的基础知识对于电气工程师和电气技术人员来说是非常重要的，希望本文的介绍能够帮助读者更好地理解低压配电柜的工作原理和作用。

低压配电柜使用说明一、低压配电柜的作用和功能低压配电柜是电力系统中的一种重要设备，用于控制和分配电能，保护电气设备，并提供安全、稳定、可靠的电力供应。

低压配电柜通过对电源输入和输出进行控制，保证电能在不同电路间的合理分配，以满足电力需求，同时通过各种保护装置对电路进行监测和保护，确保设备和人员的安全。

二、低压配电柜的主要组成部分1.进线开关：用于将电能从外部电源导入低压配电柜中，一般采用空气开关或断路器作为进线开关。

2.入线柜：接收进线电路提供的电能，并通过开关装置将电能引入配电柜内不同的电路中。

3.配电开关：用于在配电柜内将电能从入线柜引到出线柜中的各个支路。

4.出线柜：将配电开关引出的电能提供给各个终端设备。

5.电流互感器：用于监测电流大小，提供给保护装置进行过载和短路保护。

6.电压互感器：用于监测电压大小和稳定性，提供给保护装置进行电压保护。

7.保护装置：包括过载保护、短路保护、欠压保护、过压保护等，用于监测电路状态并在异常情况下切断电源。

三、低压配电柜的使用注意事项1.安全操作：在使用低压配电柜前，必须了解柜内设备的基本原理和使用方法，并严格按照操作规程进行操作。

应该保持清晰的头脑，禁止酒后或疲劳情况下进行操作。

2.电源检查：在开启低压配电柜之前，应检查输入电源的工作电压和频率是否与柜体标识一致，避免因电源不匹配而导致设备损坏。

3.周围环境：低压配电柜应放置在通风良好、干燥清洁、无腐蚀性气体和易燃物质的环境中，避免尘埃、湿气、高温等对设备造成损坏。

4.过载保护：低压配电柜内设有过载保护装置，当电流超过额定值时将自动切断电源。

因此，在连接负载设备时，应确保电流不超过配电柜的额定电流。

如需连接电流较大的负载设备，应采用合适的配电柜型号。

5.维护保养：低压配电柜应定期进行巡视、检查和保养，清除灰尘，紧固螺栓，检查电缆接线是否松脱，检查保护装置是否正常工作等。

如果发现任何问题，应立即进行修理或更换配件。

低压柜配电柜一、GGD低压配电柜1. 概述GGD 型交流低压配电柜是原能源部门以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，与1991年下达的技术进步开发项目.由原能源部低压成套开关设备联合设计组（NLS）完成设计和研制，并与1992年 10月通过由原能源部主持的部级鉴定.这种型号的低压开关在我国得到广泛应用.其广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流 50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用.GGD型开关柜具有分断能力高，动热稳定性好。

电气方案灵活、组合方便，结构新颖，防护等级高等特点。

符合GB7251和IEC60439等标准。

、2、结构特点柜体采用通用柜的形式，构架用8MF冷弯型局部焊接组装而成。

通用柜的零部件按模数原理设计，并有以20mm为模数的安装孔。

柜体设计充分考虑了散热问题，柜体上下两端均有不同数量的散热槽孔，运行时柜内电器元件发热的热量经上端槽孔排出，而冷空气从下端槽孔不断补充进柜，达到散热目的。

柜门用转轴式活动铰链与构架相连，便于安装、拆卸。

装有电器元件的仪表门用多股软铜线与构架相连，整个柜子构成完整的接地保护电路。

柜体面漆选用聚酯桔行烘漆、附着力强，质感好。

柜体防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40之间选择。

二、抽屉柜GCS抽屉柜1、概述：GCS抽屉柜是ABB公司制造技术的产品,为工厂组装式低压开关柜装置,技术标准符合IEC439-1、VDE660part500、BS5486partl、UTE63-410.作为船用的产品还符合Lioyd's Register船用标准GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

后者技术水平达到八十年代水平。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。

固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。

一般都是离墙安装，可双面维护。

1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。

2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。

动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。

而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。

动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。

2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。

靠墙式是靠墙安装。

挂墙式是挂墙明装（例如XL-3）。

嵌入式是嵌墙暗装。

动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。

2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。

②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。

③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。
