寺河矿煤层瓦斯赋存规律与应用_王志玉
- 格式:pdf
- 大小:1.89 MB
- 文档页数:4
晋城煤业集团寺河煤矿瓦斯治理经验介绍晋城煤业集团寺河煤矿一、矿井基本情况寺河煤矿是国家“九五”期间重点建设项目,是目前晋城煤业集团的主力矿井。
矿井位于山西省晋城市西偏北,行政区划属山西省晋城市,跨沁水、阳城、泽州三县,位于沁水煤田东南边缘,工业场地位于沁水县嘉峰镇嘉峰村与殷庄村之间,距沁水县城53km,距晋城市区70km,矿区西侧紧邻侯月铁路,距候月铁路嘉峰车站1公里,距阳城电厂20余公里,并有铁路专用线直接相连。
矿井于1996年12月30日开工建设,2002年11月8日通过国家验收正式投产;寺河井田南北走向长平均12km,东西倾斜宽平均14.4km,面积为173.2km2。
目前开采的3#煤层煤种为低硫、低灰、低磷、高发热量优质无烟煤。
矿井采煤方法为综合机械化大采高综采工艺,掘进方面主要采用连采和连掘施工工艺。
矿井辅助运输采用无轨胶轮车,主运系统有1.4M胶带机连续运输直至地面选煤厂。
井田划分为东井和西井两个井区分别进行开拓建设。
二、煤层瓦斯赋存及瓦斯涌出情况1、煤层及煤质情况矿井井田煤系地层主要为石炭——二叠系,可采煤层有3层,3、15号为主要可采煤层,9号为局部可采煤层(东区大部可采,西区局部可采),其余为不可采煤层。
3#煤层厚度平均5.5—6.3m。
伪顶为炭质泥岩,直接顶一般为砂质泥岩,老顶为砂岩。
底板多为泥岩、砂质泥岩、粉砂岩,局部细粒砂岩,下距9#煤平均47m。
9号煤层厚度平均1.3m,其中东区平均1.47m,西区平均0.91m。
属较稳定局部可采煤层,其中东区大部可采,直接顶板一般为粉砂岩,局部见泥岩,老顶为泥质灰岩,底板多为泥岩或粉砂岩,下距15#煤平均35m。
15号煤层煤层厚度平均2.6m,结构属较简单~复杂。
直接顶板为石灰岩(K2),局部见含炭泥岩或炭质泥岩伪顶,底板多为泥岩或含炭泥岩。
2、煤层瓦斯赋存及基本参数寺河井田含煤地层为二叠系下统山西组、石炭系上统太原组,含煤11~21层,煤层平均总厚度为11.49~13.87m。

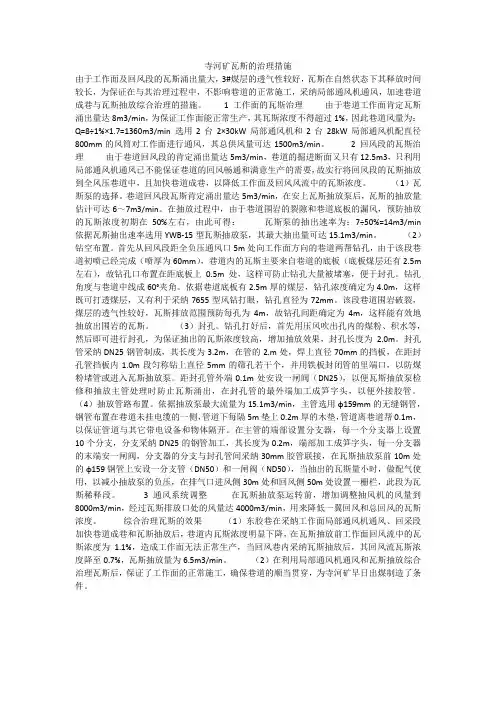

寺河矿瓦斯的治理措施由于工作面及回风段的瓦斯涌出量大,3#煤层的透气性较好,瓦斯在自然状态下其释放时间较长,为保证在与其治理过程中,不影响巷道的正常施工,采纳局部通风机通风,加速巷道成巷与瓦斯抽放综合治理的措施。
1 工作面的瓦斯治理由于巷道工作面肯定瓦斯涌出量达8m3/min,为保证工作面能正常生产,其瓦斯浓度不得超过1%,因此巷道风量为:Q=8÷1%×1.7=1360m3/min 选用2台2×30kW局部通风机和2台28kW局部通风机配直径800mm的风筒对工作面进行通风,其总供风量可达1500m3/min。
2 回风段的瓦斯治理由于巷道回风段的肯定涌出量达5m3/min,巷道的掘进断面又只有12.5m3,只利用局部通风机通风已不能保证巷道的回风畅通和满意生产的需要,故实行将回风段的瓦斯抽放到全风压巷道中,且加快巷道成巷,以降低工作面及回风风流中的瓦斯浓度。
(1)瓦斯泵的选择。
巷道回风段瓦斯肯定涌出量达5m3/min,在安上瓦斯抽放泵后,瓦斯的抽放量估计可达6~7m3/min。
在抽放过程中,由于巷道围岩的裂隙和巷道底板的漏风,预防抽放的瓦斯浓度初期在50%左右,由此可得:瓦斯泵的抽出速率为:7÷50%=14m3/min 依据瓦斯抽出速率选用YWB-15型瓦斯抽放泵,其最大抽出量可达15.1m3/min。
(2)钻空布置。
首先从回风段距全负压通风口5m处向工作面方向的巷道两帮钻孔,由于该段巷道初喷已经完成(喷厚为60mm),巷道内的瓦斯主要来自巷道的底板(底板煤层还有2.5m 左右),故钻孔口布置在距底板上0.5m处,这样可防止钻孔大量被堵塞,便于封孔。
钻孔角度与巷道中线成60°夹角。
依据巷道底板有2.5m厚的煤层,钻孔浓度确定为4.0m,这样既可打透煤层,又有利于采纳7655型风钻打眼,钻孔直径为72mm。
该段巷道围岩破裂,煤层的透气性较好,瓦斯排放范围预防每孔为4m,故钻孔间距确定为4m,这样能有效地抽放出围岩的瓦斯。
寺河矿矿井防灭火灌浆系统的研究与探讨摘要:通过对山西寺河煤矿的地质条件以及它的赋存情况的分析,结合矿井概况,探讨对寺河煤矿利用注浆防灭火的方法对采空区进行防灭火。
最终达到确保工作人员安全,提高矿井生产效益的可行性进行分析研究。
关键词:注浆防灭火;安全技术;工艺前言我国是化石能源煤炭生产大国,煤炭产业是国民经济的基础产业。
煤炭作为国家主要应用能源,中国的煤炭行业,现如今为了能够实现可持续发展,因此需要我们根据我国的能源现状,走出一条可持续发展的能源之路。
矿井概况:寺河煤矿地处晋城新区东南部,跨晋城市和阳城、沁水两县。
矿井煤炭将由侯(月)马(山)铁路外运,侯月线由南同蒲线侯马站经沁水、端氏、嘉峰、阳城顺沁河南下至河南省沁阳县,与焦枝铁路月山站接轨公路运输北至长治、太原,南至焦作,西至侯马;各县乡之间均有简易公路,交通条件十分方便。
煤层特征:寺河井田含煤地层,由煤层、石灰岩、黑色泥岩及粉砂岩组成。
厚度5.09m,含有1 个煤层。
水文地质:本矿区属于黄河水系,在河南省陟县进而流入黄河,全长450km。
嘉峰主工业场地100a一遇设计洪水位为534.5m、300a一遇洪水位535.3m。
长河是沁河的支流,发源于晋城市的上河章村,流经井田东缘,在神头注入沁河,全长约20km,是间歇性河流。
井田东部有寺河水库和沙河水库,水库容量分别为206、160万m3,主要用于农田灌溉。
瓦斯状况:寺河煤矿的瓦斯相对涌出量为7.08m³/t,属瓦斯矿井(高瓦斯矿井:相对量>10m³/t,或绝对量>40m³/min,或任一个掘进面绝对涌出量>3m³/min,采煤工作面>5m³/min)。
煤的自燃:煤尘自燃倾向性2014年经山西省煤炭工业局综合测试中心鉴定,矿井的自燃倾向等级为Ⅱ类,自燃倾向性是容易自燃,自燃发火期是6~10个月,自燃矿井管理等级为Ⅱ级。
防灭火灌浆系统:注浆的主要作用就是隔绝氧与降温,利用浆液覆盖煤体表面,防治氧气与煤体的接触,防止煤的进一步氧化。
收稿日期:2017-06-21作者简介:王海柱(1986-),男,内蒙古赤峰人,硕士,工程师,从事矿井通风技术工作。

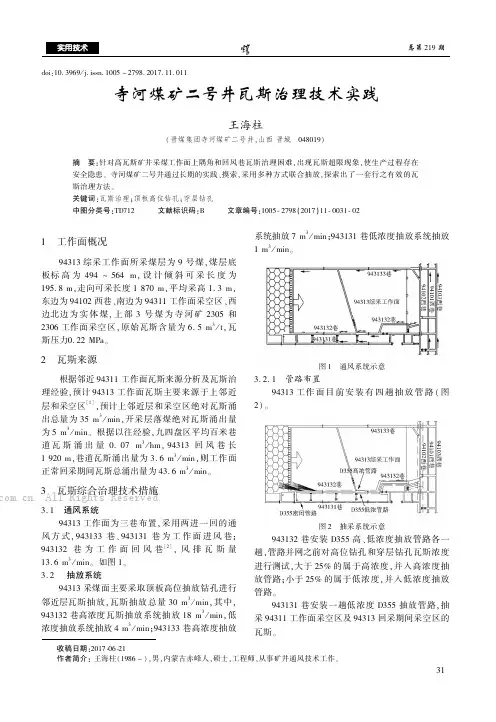

doi:10.3969/j.issn.1005-2798.2017.11.011寺河煤矿二号井瓦斯治理技术实践王海柱(晋煤集团寺河煤矿二号井,山西晋城 048019)摘 要:针对高瓦斯矿井采煤工作面上隅角和回风巷瓦斯治理困难,出现瓦斯超限现象,使生产过程存在安全隐患。
寺河煤矿二号井通过长期的实践、摸索,采用多种方式联合抽放,探索出了一套行之有效的瓦斯治理方法。
关键词:瓦斯治理;顶板高位钻孔;穿层钻孔中图分类号:TD712 文献标识码:B 文章编号:1005-2798(2017)11-0031-021 工作面概况94313综采工作面所采煤层为9号煤,煤层底板标高为494~564m,设计倾斜可采长度为195.8m,走向可采长度1870m,平均采高1.3m,东边为94102西巷、南边为94311工作面采空区、西边北边为实体煤,上部3号煤为寺河矿2305和2306工作面采空区,原始瓦斯含量为6.5m 3/t,瓦斯压力0.22MPa。
2 瓦斯来源根据邻近94311工作面瓦斯来源分析及瓦斯治理经验,预计94313工作面瓦斯主要来源于上邻近层和采空区[1],预计上邻近层和采空区绝对瓦斯涌出总量为35m 3/min,开采层落煤绝对瓦斯涌出量为5m 3/min。
根据以往经验,九四盘区平均百米巷道瓦斯涌出量0.07m 3/hm,94313回风巷长1920m,巷道瓦斯涌出量为3.6m 3/min,则工作面正常回采期间瓦斯总涌出量为43.6m 3/min。
3 瓦斯综合治理技术措施3.1 通风系统94313工作面为三巷布置,采用两进一回的通风方式,943133巷、943131巷为工作面进风巷;943132巷为工作面回风巷[2],风排瓦斯量13.6m 3/min。
如图1。
3.2 抽放系统94313采煤面主要采取顶板高位抽放钻孔进行邻近层瓦斯抽放,瓦斯抽放总量30m 3/min,其中,943132巷高浓度瓦斯抽放系统抽放18m 3/min,低浓度抽放系统抽放4m 3/min;943133巷高浓度抽放系统抽放7m 3/min;943131巷低浓度抽放系统抽放1m 3/min。

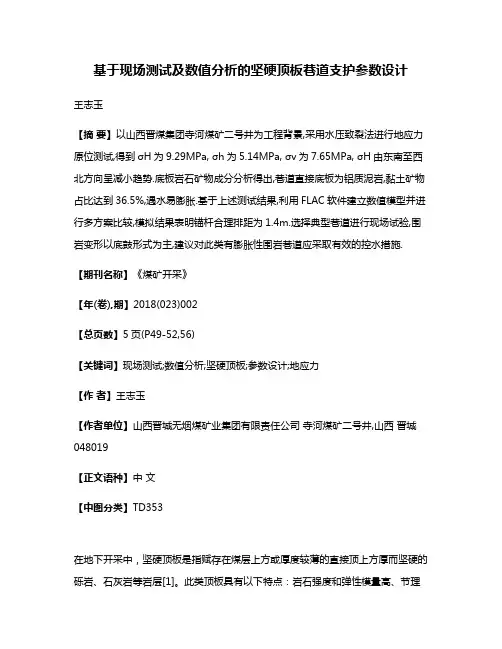

基于现场测试及数值分析的坚硬顶板巷道支护参数设计王志玉【摘要】以山西晋煤集团寺河煤矿二号井为工程背景,采用水压致裂法进行地应力原位测试,得到σH为9.29MPa, σh为5.14MPa, σv为7.65MPa, σH由东南至西北方向呈减小趋势.底板岩石矿物成分分析得出,巷道直接底板为铝质泥岩,黏土矿物占比达到36.5%,遇水易膨胀.基于上述测试结果,利用FLAC软件建立数值模型并进行多方案比较,模拟结果表明锚杆合理排距为1.4m.选择典型巷道进行现场试验,围岩变形以底鼓形式为主,建议对此类有膨胀性围岩巷道应采取有效的控水措施.【期刊名称】《煤矿开采》【年(卷),期】2018(023)002【总页数】5页(P49-52,56)【关键词】现场测试;数值分析;坚硬顶板;参数设计;地应力【作者】王志玉【作者单位】山西晋城无烟煤矿业集团有限责任公司寺河煤矿二号井,山西晋城048019【正文语种】中文【中图分类】TD353在地下开采中,坚硬顶板是指赋存在煤层上方或厚度较薄的直接顶上方厚而坚硬的砾岩、石灰岩等岩层[1]。
此类顶板具有以下特点:岩石强度和弹性模量高、节理裂隙不发育、厚度大、整体性强、自承能力高[2]。
山西晋煤集团寺河矿二号井15号煤直接顶为K2石灰岩,平均厚度9.8m,节理裂隙较发育,单轴抗压强度为109.65MPa,属于典型的强度高、整体性强的坚硬顶板。
15号煤层平均厚度2.3m,单轴抗压强度为10~13MPa,煤层中一般含1~2层不稳定夹矸。
直接底板为铝质泥岩,矿物成分主要为黏土矿物,遇水易膨胀,抗压强度16.4MPa。
由于顶板坚硬,煤层、直接底板相对较软,随着采深加大和地质条件日益复杂,巷道围岩出现较大变形,安全系数降低。
针对“一硬两软”的围岩条件,进行相关力学参数原位测试,结合理论分析及数值模拟结果,优化巷道支护参数[3-6]。
选择典型巷道进行井下试验,对巷道掘进整个过程进行围岩表面位移、锚杆工作阻力监测,为正确选取支护方式和合理优化支护参数提供更加真实、全面的反馈信息,为以后同类条件下巷道支护提供借鉴[7-8]。
关于寺河矿申报2007年度行业一级安全高效矿井的请示集团公司:寺河矿在2007年安全生产过程中,企业管理、生产经营、文化建设等都取得了一定成绩,各项指标均达到了中煤协会下发的行业一级安全高效矿井标准要求,为此特申请参加申报行业一级安全高效矿井,望批准。
2007年主要生产经营指标完成情况为:——原煤产量1037万吨;——商品煤外运量945 万吨;——掘进进尺41606 米;——瓦斯抽放进尺112万米;——瓦斯抽放纯量1.8 亿立方米;——销售收入39.6亿元;——经营利润10.8亿元;——全员工效19.76吨/工;——人均收入55920元;——百万吨死亡率0.2——原煤生产人数2437人。
望集团公司和中煤协会认真审核批复附:寺河矿2007年度行业一级安全高效矿井申报材料及附表二零零八年二月六日附件一:二OO七年度寺河矿行业一级安全高效矿井申报材料晋煤集团寺河矿是《国家煤炭工业“九五”计划和2010年远景目标》中重点建设的八大矿井之一。
设计能力为年产400万吨,1996年12月开工建设,2002年11月8日正式投产;2006年生产能力复核为1080万吨/年。
一、矿井基本情况1、矿井地理位置寺河矿井位于山西省晋城市西偏北,行政区划属山西省晋城市所辖,跨沁水、阳城、泽州三县。
地理坐标:北纬35°30′51″~35°36′11″,东经112°27′07″~112°40′54″。
寺河矿井工业场地位于沁水县嘉峰镇嘉峰村与殷庄村之间,距沁水县城53km,距晋城市区70km。
2、地质赋存条件井田主要煤系地层为二叠系下统山西组(P1s)和石炭系上统太原组(C3t),平均厚136.02m。
含煤15层,煤层总厚14.67m,含煤系数10.8%,其中可采和局部可采煤层3层,总厚度10.32m,可采含煤系数7.6%。
目前,寺河矿3#煤的开采深度为450m左右,不属于深部矿井。
井田煤系地层共含煤15层,其中3、15号为主要可采煤层,9号为局部可采煤层(东区大部可采),其余为不可采煤层。
寺河煤层气区块3号煤储层物性分析周雷雷【摘要】基于寺河煤层气区块矿井开采资料和煤层气开发资料,采用煤层气地质理论及数理统计方法,对研究区3号煤储层物性进行了分析.结果表明:3号煤层为厚-特厚煤层,煤层气富集程度、含气量和甲烷纯度高,具有良好的含煤性和含气性;煤孔隙以过渡孔和微孔为主,大孔次之,中孔不甚发育.煤孔隙吸附甲烷性能强、吸附量大、储集甲烷空间良好;煤中裂隙发育较密,为煤层气的高效渗流产出提供了良好通道,煤层渗透率较高;煤储层压力为欠压状态,地层能量和驱动煤层气产出的动能较弱;煤对甲烷吸附时间相对较长,煤层气解吸速率较慢.研究成果以期为研究区后续煤层气开发和矿井瓦斯治理提供理论和技术支撑.【期刊名称】《煤》【年(卷),期】2018(027)010【总页数】5页(P4-8)【关键词】寺河煤层气区块;3号煤层;煤储层物性【作者】周雷雷【作者单位】山西蓝焰煤层气集团有限责任公司,山西晋城 048006【正文语种】中文【中图分类】P618.11 研究区概况寺河煤层气区块隶属晋煤集团煤炭和煤层气矿权区,位于沁水复式向斜盆地的南端东翼[1],隶属于沁水煤层气田,行政区划上属山西省晋城市沁水、阳城和泽州辖区。
区块内煤系地层和煤层发育,仅二叠系下统山西组和石炭系上统太原组含煤17层,自上而下依次为1、2、3、4、5、6、7、8-1、8-2、9、10、11、12、13、13下、15、16号煤层。
煤层总厚14.67 m,含煤系数10.8%。
其中,3、9、15号煤层为区内可采煤层,特别是3号煤层在区块内展布极为稳定,属厚-特厚煤层,为当前矿井主力开采煤层。
由于3号煤层富集煤层气,煤层含气量在国家煤矿开采安全限8 m3/t以上,且回采该煤层过程中矿井瓦斯涌出量大,时显异常,仅靠井下通风解决瓦斯已难以实现。
为解决上述瓦斯难题,晋煤集团首次在该区开展了地面煤层气抽采和井下钻孔抽采瓦斯联合治理瓦斯技术模式,很好地实现了煤与煤层气安全、高效、绿色共采和协同开发。
寺河矿井瓦斯抽放系统和抽放效果分析作者:王宪刚来源:《科技视界》 2014年第24期王宪刚(郑州煤炭工业集团东坪煤矿有限责任公司,河南郑州 452482)【摘要】寺河矿作为国内外罕见的高瓦斯矿井,本文试着从寺河矿实际出发,从抽放工艺上,抽放效果上论述了寺河矿从建立临时抽放到目前系统抽放所取得的经验和成绩,证明了瓦斯抽放的重要性并进一步探讨了瓦斯抽放参数在东区采面和中央区的测定情况,以掌握寺河矿瓦斯赋存和涌出规律,从而更好地治理瓦斯,达到安全生产的目的并在此基础上更大程度地利用瓦斯。
【关键词】抽放参数;瓦斯基本参数;百米钻孔抽放量分析1 瓦斯的危害和瓦斯治理的重要性寺河煤矿在建井期间就被定为高瓦斯矿井,瓦斯灾害始终是寺河矿安全建设和生产的头号敌人。
1996年元月16日,寺河矿西风井刚刚揭煤,就发生了一起瓦斯燃烧事故。
同年12月,在西风井施工井底车场时,又发生了一起瓦斯爆炸,幸好当时是有计划停电没有造成人员伤亡,爆炸冲击波将井下铁制风筒摧毁,致使掘进工作受阻;2002年5月29日,由于一名施工工人不慎将一道不该关闭的风门给关上了,遂造成近6000米的巷道风流断路,100多名作业人员处于瓦斯超限的状态之中;2011年8月,洗煤厂正处于调试阶段,在末煤仓烧焊时焊珠不慎掉入仓底,引起瓦斯燃烧事故,造成了人员烧伤。
因此,加强瓦斯治理、寻求合理的抽放工艺是我们目前迫切需要解决的问题。
2 寺河矿井瓦斯赋存情况简介2.1矿井概况寺河煤矿是山西省晋城煤业集团所属矿之一,横跨晋城市的阳城、沁水两县。
矿井工业场地位于沁水县嘉峰车站附近,距晋城市70km,距沁水县53km。
本矿井交通非常方便,新建铁路候(马)月(山)线从工业场地西侧通过,高平——沁水——翼城的干线公路从井田北部端氏镇通过,并有端氏经本矿井工业场地至阳城的地方三级公路(端阳公路),可直达晋城、阳城、候马等,进而到达太原、长治、郑州等地。
寺河矿井田含煤地层为上石炭统太原群及下二叠统山西组,含煤11~21层,煤层平均总厚度为11.49m~13.87m,其中主要可采煤层为3#、9#和15#煤层,煤层倾角2°~10°,一般为5°左右。
寺河矿一次采全高工作面通风瓦斯管理的实践徐玉胜(晋城煤业集团寺河矿山西晋城 048205)摘要:寺河矿采用了世界最先进的回采技术装备,但要在高瓦斯条件下发挥设备效能,实现高产高效关键是瓦斯治理,寺河矿依靠多巷道、大风量、强抽放等综合瓦斯治理措施,使综采工作面在高瓦斯条件下达到了日产21000吨生产能力,最高日产量达到28000吨, 创造了高瓦斯矿井高产高效生产的新水平。
本文介绍了寺河矿大采高工作面通风方式和通风瓦斯管理。
关键词:大采高工作面通风方式通风瓦斯管理一、问题的提出采煤工作面通风瓦斯管理的重点是上隅角,解决了上隅角的瓦斯问题,就能充分发挥设备的效能,实现高产高效。
寺河矿东区3号煤层平均厚度6.42m,煤层瓦斯含量为9.03 m3/t,矿井瓦斯主要来自于3号本煤层,占全矿井瓦斯涌出量的97%。
采煤工作面采用走向长壁一次采全高自然冒落后退式综机械化采煤方法,装备国外一流的先进回采设备:德国艾可夫公司生产的SL500电牵引采煤机,DBT公司生产的二柱式掩护支架、刮板运输机,澳大利亚ACE公司的顺槽皮带等,生产能力为2500t/h。
为了充分发挥设备性能,上隅角的瓦斯治理更为突出。
在国内其它高瓦斯矿井普遍采用放顶煤回采工艺,采用U+L、U+I通风系统,预抽、高抽手段综合治理瓦斯,将综放工作面产量提高到200万吨/年左右。
寺河矿要建成千万吨矿井,采煤工作面产量必须有大幅度提高。
二、采面通风方式的实践㈠、采面通风方式1、后部通风方式工作面采用五巷布置,工作面两侧顺槽均为进风顺槽,一侧为两条主进风顺槽,另一侧为三条辅助进风顺槽,回采时,主进风顺槽风流冲洗工作面后从辅助进风顺槽(工作面煤壁线以里段)回到盘区回风巷,采空区各横川随工作面回采逐渐进行密闭,见图1尾部通风方式示意图。
2、三进两回偏Y 型通风方式工作面一侧为进风侧,布置两条进风顺槽,工作面另一侧为回风侧,布置一条进风顺槽,两条回风顺槽,工作面回采时,进风侧风流大部分沿工作面流动,然后进入回风侧,一部分进入采空区,携带采空区的瓦斯经尾巷横川排出。
内容摘要摘要:本文介绍了大采高工作面的配套原则,通过计算等方式将对寺河矿6.2米大采高工作面的设备选型配套过程进行了详细的阐。
对选出的设备进行了详细的技术参数介绍,对以后的设备选型具有一定的参考价值。
正文文字大小:大中小寺河煤矿是晋城无烟煤矿业集团有限责任公司的一座新建矿井,于2002年投产,2005年的年产量达到1000万吨。
现开采3#煤层,煤层厚度为4.4-8.86m,平均厚6.03m,煤层倾角一般在100以内,属近水平煤层。
矿井瓦斯绝对涌出量为386.01m3/min,相对瓦斯涌出量25.28 m3/t,属高瓦斯矿井。
近几年,随着市场对能源需求的不断增长,一些大型采矿集团都开始走高产高效集约化发展之路,以期提高企业的市场竞争能力。
过去在晋煤集团各矿井3#煤层均采用分层开采或放顶煤开采,配套国产综采设备。
近几年为解决寺河矿的高瓦斯问题,在综采工作面采用了多巷布置、大采高开采的工艺。
寺河矿第一个综采工作面在2002年11月投入使用,全套设备引进,随后坚持走国产化道路,联系国内煤机行业成功研制了国产5.5米液压支架。
在此基础上又与郑州煤矿机械集团有限责任公司共同开发研制了6.2米液压支架。
2006年6月10日,国内最大采高的综采工作面在寺河矿2307综采工作面开始试采。
该面设备配套先进、可靠性能高,日产量可达3万吨以上。
经过设备的配套选型,2307综采工作面主要配套设备有郑州煤矿机械集团有限责任公司生产的最大支撑高度可达6.2米的液压支架;德国艾柯夫公司生产的总装机功率1815kW,最大采高可达6.0米的SL500型采煤机;英国JOY 公司生产的2×700kW刮板运输机、315kW的转载机和315kW的破碎机。
具体设备配套选型如下:一、6.2米综采工作面选型配套原则从高产高效,一井一面,集中生产的综采发展新趋势要求出发,必须增大工作面设计长度,选用大功率、大截深、特大功率采煤机组,提高割煤速度;对液压支架的基本要求是结构的高可靠性,移架的快速性和大推移步距,采用分段同时移架,缩短循环时间,与大运量、高强度的工作面运输机相匹配;顺槽也必须采用长距离大运量的胶带输运机。
寺河矿二号井9号煤层采煤工作面瓦斯治理杨胜利【摘要】寺河矿二号井是高瓦斯矿井,采煤工作面瓦斯一直制约着工作面生产,特别是采空区和上隅角瓦斯是安全生产的重大隐患;根据该矿9号煤层的瓦斯地质情况及瓦斯来源,通过采用“两进一回”通风方式、顺层钻孔抽采、高位钻孔抽采、采空区抽采和监测监控等瓦斯综合治理手段,解决了采煤工作面瓦斯问题,工作面回风和上隅角瓦斯浓度控制在0.5%左右,取得了良好效果,确保了工作面安全生产。
【期刊名称】《煤》【年(卷),期】2014(000)011【总页数】3页(P45-46,60)【关键词】采煤工作面;通风方式;瓦斯抽采;治理效果【作者】杨胜利【作者单位】晋城煤业集团寺河矿二号井,山西晋城 048019【正文语种】中文【中图分类】TD712寺河矿二号井隶属于晋城无烟煤矿业集团有限责任公司,井田位于寺河井田东部,呈T型,走向长5.87 km,倾斜宽5.13 km,面积11.97 km2,设计生产能力180万t/a;目前开采的9号、15号煤层,矿井绝对瓦斯涌出量82 m3/min,属于高瓦斯矿井; 9号煤层煤尘无爆炸危险性,为Ⅲ类不易自燃煤层。
井田的基本构造为一走向北北东、倾向北西西的单斜构造。
在此基础上发育了一系列近南北~北东向的宽缓褶曲,井田内岩(煤)层波状起伏,倾角2~8°,一般5°左右,个别地段受构造影响倾角变大。
9号煤层位于太原组三段下部,厚 0.48~2.29 m,平均1.52 m,含夹矸0~4层,夹矸厚度一般小于0.20 m,顶板多为粉砂岩,局部为砂岩,底板北部多为粉砂岩,南北多为石灰岩;原始煤体瓦斯含量6.2 m3/t,原煤孔隙率为8.83%,煤层视密度为1.45 t/m3。
挥发分(Vdaf)5.82% ~11.70%,平均6.93%;为低灰-中高灰、低硫-高硫、特低磷、特高热值无烟煤。
9号煤层上距3号、5号、6号、7号、8号煤层分别为47.57 m、38 m、20.6 m、16.3 m和9.2 m,3号、5号、6号、7号和8号煤层最大瓦斯含量分别为 2.74m3/t、2.66 m3/t、3.06 m3/t和5.44 m3/t。

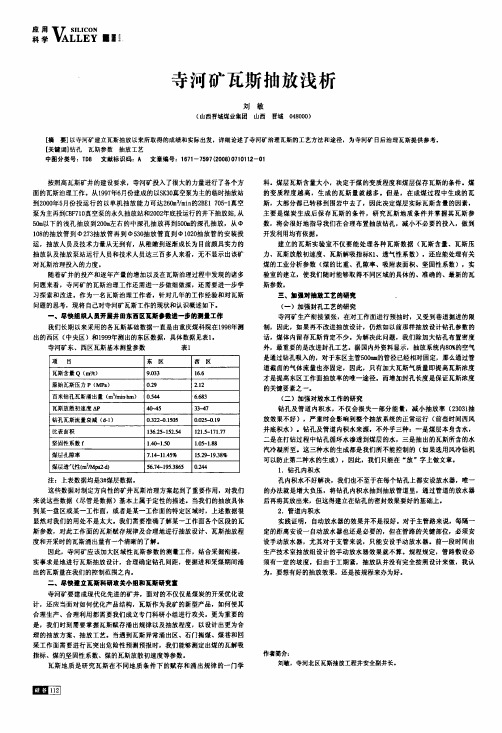

寰霎Ⅵ渊羹嚣;寺河矿瓦斯抽放浅析刘敏(山西晋城煤业集团山西晋城048000)[摘要]以寺河矿建立瓦斯抽放以来所取得的成绩和实际出发,详细论述了寺河矿治理瓦斯的工艺方法和途径,为寺河矿日后治理瓦斯提供参考。
【关键词]钻孔瓦斯参数抽放工艺中图分类号:TD8文献标识码:A文章编号:1671—7597(2008)071们12一们按照高瓦斯矿井的建设要求,寺河矿投入了很大的力量进行了各个方面的瓦斯治理工作。
从1997年6月份建成的以sK30真空泵为主的临时抽放站到2000年5月份投运行的以单机抽放能力可达260m3/m i n的2BE l705—1真空泵为主再到cB F710真空泵的永久抽放站和2002年底投运行的井下抽放站,从50m以下的浅孔抽放到200m左右的中深孔抽放再到500Ⅲ的深孔抽放,从m 108的抽放管到0273抽放管再到中530抽放管直到中1020抽放管的安装投运,抽放人员及技术力量从无到有,从稚嫩到逐渐成长为目前颇具实力的抽放队及抽放泵站运行人员和技术人员达三百多人来看,无不显示出该矿对瓦斯治理投入的力度。
随着矿井的投产和逐年产量的增加以及在瓦斯治理过程中发现的诸多问题来看,寺河矿的瓦斯治理工作还需进一步做细做深,还需要进一步学习探索和改进。
作为一名瓦斯治理工作者,针对几年的工作经验和对瓦斯问题的思考,现将自己对寺河矿瓦斯工作的现状和认识概述如下。
一、尽快组织人员开晨井田东西区瓦斯参数进一步的翻量工作我们长期以来采用的各瓦斯基础数据一直是由重庆煤科院在1998年测出的西区(中央区)和1999年测出的东区数据,具体数据见表1。
寺河矿东、西区瓦斯基本测量参数表1项目东区西区瓦斯含量Q(m,A)9.03316.6原始瓦斯压力P(M Pa)0.292.12百米钻孔瓦斯涌出量(m‰n.hm)0.5446.683瓦斯放散初速度A P4IH533^一盯钻孔瓦斯流量衰减(d-1)O.322加.15050.025加.19比表面积136.25一152.54121.5—171.77坚固性系数f1.40—1.501.05一1.88煤层孔隙率7.14一11.45%15.29一19.38%煤层透气性(m锄pa2-d)56.74—195.38650.244注:上表数据均是3#煤层数据。
寺河矿二号井9号煤“U”型通风综采工作面瓦斯综合治理技术梁谦【摘要】分析了寺河矿二号井9号煤层“U”型通风系统综采工作面瓦斯涌出源,提出了邻近层顶板高位钻孔抽放、采空区埋管抽放、本煤层顺序抽放三种瓦斯综合治理方案,并阐述了各抽放技术的布置方式、技术参数、抽放效果.现场实用结果表明,采取上述瓦斯综合治理方案后,寺河矿二号井9号煤“U”型通风系统下综采工作面的上隅角瓦斯超限问题得到解决,确保了矿井的安全生产.【期刊名称】《山西煤炭》【年(卷),期】2013(033)002【总页数】3页(P60-61,63)【关键词】"U"型通风;顶板高位钻孔;采空区埋管抽放;本煤层顺层抽放【作者】梁谦【作者单位】晋城煤业集团寺河矿,山西晋城048019【正文语种】中文【中图分类】TD712+.6寺河矿二号井目前开采9号煤,一直采用“U”型通风系统结合邻近层顶板高位钻孔抽放瓦斯方式,但是随着矿井生产向西推进,9号煤层工作面已进入寺河矿3号煤层已采区下部,出现了邻近层、采空区、本煤层瓦斯大量涌出,9号煤采面瓦斯涌出总量急剧升高,上隅角和回风巷瓦斯时常超限,严重制约了矿井的安全生产。
1 94310综采工作面的概况94310工作面位于矿井的九四盘区,工作面标高497~528m,垂深920~1072 m,走向长 1 600 m,倾斜长172.5 m,煤层厚度1.3~1.7 m,平均1.5 m;采用一次采全高综合机械化采煤工艺,通风系统为“U”型。
上部3号煤为寺河矿2303、2304采煤工作面(已回采)。
工作面回采期间平均绝对瓦斯涌出量32m3/min,最高可达40 m3/min,配风量 1800m3/min。
2 94310综采工作面的瓦斯涌出源测定及分析综采工作面瓦斯涌出源主要包括:工作面落煤、煤壁、采空区瓦斯涌出。
其中,采空区瓦斯又分本煤层和邻近层瓦斯涌出。
经对94310综采工作面瓦斯涌出源测定(如表1所示),工作面采空区、工作面落煤、煤壁瓦斯涌出量分别占工作面总瓦斯瓦斯涌出量的67.7%、15.9%和16.4%。
