非均相体系的分离.ppt

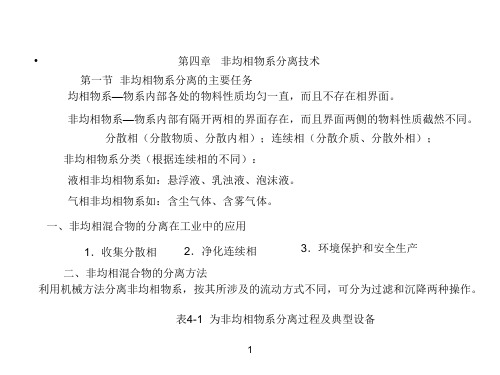

非均相物系的分离第一节概述非均相物系包括气固系统(空气中的尘埃)、液固系统(液体中的固体颗粒)、气液系统(气体中的液滴)、液液系统(乳浊液中的微滴)等。

其中尘埃、固体颗粒、气泡和微滴等统称为分散物质(或称分散相)，而非均相物系中的气体、液体称为分散介质(或称连续相)。

非均相物系分离的依据是连续相与分散相具有不同的物理性质(两相的密度不同)，故可用机械方法将两相分离。

利用两相密度差进行分离时，必须使分散相与连续相间产生相对运动，故分离非均相物系的单元操作遵循流体流动的基本规律。

非均相物系的分离主要用于：1 回收有用物质；2 净化分散介质；3 除去废液、废气中的有害物质，满足环境保护的要求。

第二节重力沉降一、沉降速度在重力场中，借连续相与分散相的密度差异使两相分离的过程，称为重力沉降。

1、球形颗粒的自由沉降若固体颗粒在沉降过程中，不因流体中其它颗粒的存在而受到干扰的沉降过程，称为自由沉降。

表面光滑的球形颗粒在静止流体中沉降时，由于颗粒的密度ρs大于流体的密度ρ，所以颗粒受重力作用向下沉降，即与颗粒与流体产生相对运动。

在沉降中，颗粒所受到的作用力有重力、浮力和阻力。

开始时，颗粒为加速运动，随着颗粒沉降速度的增大，阻力亦增大，当颗粒受力达平衡时，颗粒即开始作匀速沉降，对应的沉降速度为一定值，称该速度为沉降速度或终端速度，以u t表示，其计算式为ξρρρ34)(dg u s t -=2、阻力系数ζ阻力系数ζ是流体与颗粒相对运动时的雷诺数准Re t 的函数，即ζ=f(Re t )μρi t du Re =阻力系数ζ与Re t 的关系由实验测定，结果如图3-2所示。

图中曲线按Re t 值可分成四个区，即(1) 层流区，Re t ≤2(又称斯托克斯区) tRe 24=ξ (2) 过渡区，2＜ Re t ＜1036.0Re 5.18t =ξ(3) 湍流区，103＜ Re t ＜2×105 ζ=0.44 对应各区沉降速度u i 的计算公式如下： (1) 层流区μρρ18)(2g d u s i -=(2) 过渡区6.0)(27.0ts i Re gd u ρρρ-=(3) 湍流区ρρρgd u s i )(74.1-=3、沉降速度的计算计算沉降速度u i 时，为选用计算公式，应先判断流动类型，即先算出Re t 值，计算Re t 时需已知u i ，而u i 是待求量，故需用试差法求解。
