电泳漆技术标准

2013阴极电泳漆技术参数标准简介：ML—2 （双组分〈01〉黑色阴极电泳漆（哑光漆），由高固含量的颜料浆和低固含量的乳液组成。

用途：可广泛用于汽车、家用电器、轻工产品、机械产品和各类钢铁件及其它金属导电材料的耐蚀涂装等。

特点：•具有较高的泳透力；•不含铅等重金属，低溶剂含量，属环保型产品；•具有优异的贮存和电沉积涂装稳定性；•双组分，施工应用更方便。

实用资料：•贮存条件：5—30 C远离火源的阴凉干燥处，未拆原包装六个月。

•原漆质量指标：配漆比例：黑色浆：乳液：水=1: 4-5: 6-8（质量比）•配漆方法：在电泳槽中倒入计算水量的1/2，先将色浆搅拌均匀后加入电泳槽中，然后将乳液加入电泳槽中，最后将剩余的水补加到槽中的指定位置，启动循环系统进行熟化24-48小时。

•涂膜性能指标：--- 配漆用纯水电导率不大于10 gs/cm。

――使用此涂料前必须严格遵照施工工艺施工，欲了解详细资料可向本公司索取。

――施工条件可根据客户要求而定，本公司提供的施工条件仅供参考。

常州市宇鹰涂料有限公司是一家专业生产ML —1阴极电泳漆（单组分卜ML—2阴极电泳漆（双组份）、ML—3 阴极丙烯酸透明电泳漆的股份制企业，公司自成立以来以质量为生命，以市场为导向，经全体员工携手多年，集研究、生产、销售、服务于一体，使产品技术指标达到或超过了国内外同类产品，价格性能以及技术服务，在同行业中具有明显优势，是国内外客户理想的选用产品。

同时本公司还具有专业制造电泳涂装设备，给客户带来便捷的维修服务，降低客户的生产成本。

另外本公司还配备了全自动电泳涂装流水线，大大保证和提高了金属表面电泳涂装加工产品的质量和效率及客户的实际施工经验。

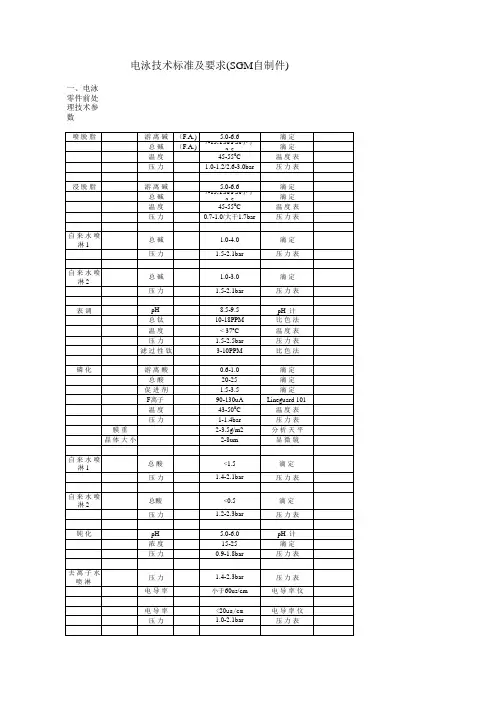

电泳技术标准及要求(SGM自制件)一、电泳零件前处理技术参数二、电泳技术参数二、质量要求1 磷化(1) 膜厚及结晶尺寸需对磷化层的晶貌（膜重-GM9733P及结晶尺寸-GM9613P）进行评估。

将测试结果与《全球磷化规范》（GMW3011L-PH)的要求作对比，并根据要求对现存系统进行控制。

(2) 防腐性能需根据GM9540P（方法B，40个循环）对磷化层的防腐性能进行评估。

将测试结果与《全球磷化规范》（GMW3011L-PH)的要求作对比，并根据要求对现存系统进行控制。

2 电泳涂装(1) 电泳涂层的厚度：内/外表面最低平均值为18微米，目标范围为20～31微米内腔电泳涂层完整均匀, 无金属裸露注: 通过每周泳透力测试评估内腔电泳涂层状态(2) 外观(a) 供应商的电泳涂层不能对油漆涂层的外观带来不良的影响。

(b) 需根据下列标准对电泳涂层的外观进行评估：粗糙度：<12μ/inch ASTM D523目视外观平整光洁，无明显的条印、缩孔、针孔、流挂、灰粒, 钣金缺陷等缺陷，其质量需得到参与评估的各方面的认同。

(3) 物理性能（附着力，耐石击）(a) 涂层的附着力和耐石击性能应该根据下列标准进行评估：(b) 胶带测试附着力(GM9071P, Method A 和 B)(c)用胶带测试附着力(GM9071P, Method A)后再进行240小时的潮湿测试(GM4465P, ASTMD870)(d) 耐石击试验(GM9508P, Method A)(e)盐雾试验1000小时后，划格处单边扩展<2mm(f)溶剂擦拭实验(GM9509P), 溶剂使用MIBK(甲基-异丁基甲酮), 合格结果0或1级三化工材料磷化工艺体系材料必须通过GM9984090标准认可或等同的材料标准认可脱脂剂必须通过GM9984400标准认可或等同的材料标准认可表调材料必须通过GM9984415标准认可或等同的材料标准认可钝化材料料必须通过GM9984404标准认可或等同的材料标准认可电泳漆材料必须通过GM9984094标准认可或等同的材料标准认可预处理材料必须适合冷轧板/电,热镀锌板/铝板/锌镍合金板等SGM车身所用板材的涂装要求。

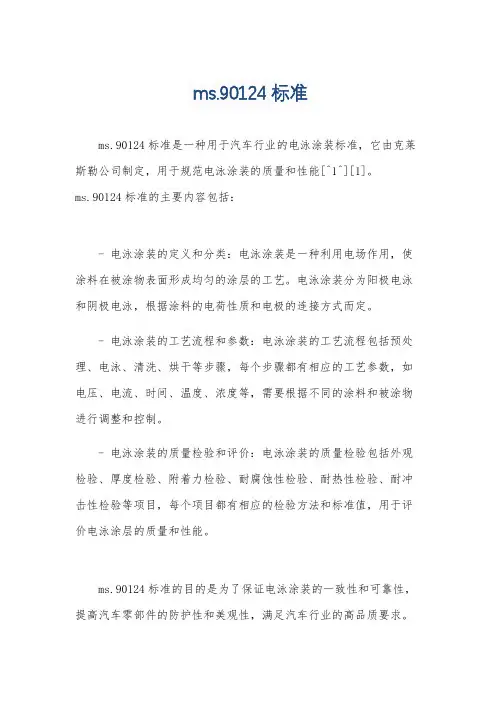

ms.90124标准
ms.90124标准是一种用于汽车行业的电泳涂装标准，它由克莱斯勒公司制定，用于规范电泳涂装的质量和性能[^1^][1]。

ms.90124标准的主要内容包括：
- 电泳涂装的定义和分类：电泳涂装是一种利用电场作用，使涂料在被涂物表面形成均匀的涂层的工艺。

电泳涂装分为阳极电泳和阴极电泳，根据涂料的电荷性质和电极的连接方式而定。

- 电泳涂装的工艺流程和参数：电泳涂装的工艺流程包括预处理、电泳、清洗、烘干等步骤，每个步骤都有相应的工艺参数，如电压、电流、时间、温度、浓度等，需要根据不同的涂料和被涂物进行调整和控制。

- 电泳涂装的质量检验和评价：电泳涂装的质量检验包括外观检验、厚度检验、附着力检验、耐腐蚀性检验、耐热性检验、耐冲击性检验等项目，每个项目都有相应的检验方法和标准值，用于评价电泳涂层的质量和性能。

ms.90124标准的目的是为了保证电泳涂装的一致性和可靠性，提高汽车零部件的防护性和美观性，满足汽车行业的高品质要求。

1. 适用范围：本标准适用于钣金车身表面电泳涂层材料的检测。

2. 检验项目和技术指标见表一、表二。

序号检验项目单位指标 执行标准 1外观A 板 级8-10 QB8021 C 板8-10QB8021L 板 7-10 QB8021 H 板7-10 QB8021 2 膜厚 μm 20-30 GB/T1764 3 硬度 ≥ 2H GB/T6739 4 杯突 ≥ 6 GB/T9753 5 附着力 级 0-1 GB/T1720 6 柔韧性 mm 1 GB/T1731 7 冲击 cm 50 GB/T1732 8 光泽 （60°） 50-80 GB/T9754 9 耐水性 （40℃）h≥ 500 GB/T5209 10 耐盐雾 h ≥ 1000 ASTMB117 11 干燥时间 （工件温度） 175℃ min 25 GB/T1728 12泳透力cm ≥ 80%福特盒法文件名称 电泳漆技术质量要求 文件编号JB-2011-001发布部门 工艺技术部编制审核批准实施日期修订状态A1共2页表二：电泳漆原漆技术指标序号检验项目单位指标执行标准乳液色浆1 外观乳白色液体灰色粘稠液体，无结块目测2不挥发物（120±2）℃/1h%36±257±2GB/T67513 细度μm≤10 15 GB/T6753.14 PH值 6.3-6.9 酸度计5 电导率Μm/Cm 2000-2800 HC/T33366 MEQ酸mm01/100g 30-36 0.1mol/1NaOH滴定7 MEQ碱mm01/100g 55-65 0.1mol/1H2SO4滴定8 粘度（20℃）mP a·S≤100 GB/T27949 密度（20℃）g/ml 1.05-1.07 GB/T675010 溶剂含量(EB)% 0.5-1.5 气相色谱法。

中国电泳标准电泳涂装是一种重要的涂装技术，其在汽车、家电、建材、五金等行业的广泛应用。

为了规范电泳涂装行业的发展，我国制定了一系列电泳标准。

本文将介绍中国电泳标准的主要内容，包括电泳原理和基本要求、电泳槽和电极、电泳涂料和添加剂、电泳电源和控制系统、电泳工艺参数、电泳涂装前处理、电泳涂装后处理、电泳涂装质量控制、电泳涂装安全与环保以及电泳涂装设备维护与保养等方面。

一、电泳原理和基本要求电泳涂装的基本原理是将被涂物浸渍在装满涂料的电泳槽中，然后在电场的作用下，使涂料粒子移动并沉积在被涂物的表面形成涂膜。

为了保证涂膜的质量，需要满足以下基本要求：1.槽液的稳定性和均匀性：保证槽液的成分和浓度在一定时间内保持稳定，并确保整个电泳槽内的槽液均匀一致。

2.适当的电压和电流密度：选择适当的电压和电流密度，以确保涂膜的厚度和质量。

3.合适的温度和PH值：控制适当的温度和PH值，以保证槽液的稳定性和涂膜的质量。

4.清洁度要求：确保被涂物的清洁度，避免杂质和油污对涂膜质量的影响。

二、电泳槽和电极电泳槽是电泳涂装的核心设备，其主要作用是容纳涂料和被涂物，并提供电场条件。

电泳槽的设计应考虑以下因素：1.槽体材质：应选择耐腐蚀、绝缘性能好的材料，如PP、PVC等。

2.结构设计：应合理设计槽体结构，以便于槽液的循环流动和温度控制。

3.电极材料：应选择导电性能好、耐腐蚀的材料，如不锈钢、钛等。

4.电极安装位置：应合理设计电极的安装位置，以确保电场的均匀分布。

三、电泳涂料和添加剂电泳涂料是电泳涂装的关键材料，其质量直接影响涂膜的质量。

选择合适的电泳涂料需要考虑以下因素：1.涂料成分：应选择合适的树脂、颜料、填料等成分，以保证涂膜的性能要求。

2.涂料稳定性：应确保涂料在槽液中的稳定性，避免沉淀、结块等现象。

3.涂料环保性：应选择低VOC、低甲醛等环保型涂料，以符合国家环保法规的要求。

4.添加剂的选择和使用：为了调节槽液的各项性能指标，需要选择合适的添加剂，如稳定剂、PH调节剂等。

油漆检测之电泳漆检测
一、电泳漆检测概述：
电泳涂料作为一类新型的低污染、省能源、省资源、起作保护和防腐蚀性的涂料，具有涂膜平整，耐水性和耐化学性好等特点。

下面以科标无机检测中心为例来简单介绍下电泳漆的主要检测项目及检测标准，本中心可提供电泳漆相关检测项目：硬度、粘度、附着力、耐候性、耐酸碱性、耐汽油性、耐水性、耐化学性等。

二、检测产品：阳极电泳涂料、阴极电泳涂料；
阴离子电泳涂料、阳离子电泳涂料
三、检测项目：
1、物理性能：外观、透明度、颜色、附着力、粘度、细度、灰分、PH值、闪点、密度、体积固体含量、粘结强度等；
2、施工性能：遮盖力、使用量、消耗量、干燥时间（表干、实干）、漆膜打磨性、流平性、流挂性、漆膜厚度（湿膜厚度、干膜厚度）等；
3、化学性能：耐水性、耐久性、耐酸碱性、耐腐蚀性、耐候性、耐热性、低温试验、耐化学药品性；
4、有害物质：VOC、苯含量、甲苯、乙苯、二甲苯总量、游离甲醛含量、TDI 和HDI含量总和、乙二醇醚、重金属含量（铅、汞、铬、镉等）；
5、电学性能：导电性、击穿电压或击穿强度、绝缘电阻、介质常数、介质损失。

四、部分检测标准：
HG/T 3366-2003 各色环氧酯烘干电泳漆
HG/T 3952-2007 阴极电泳涂料
GB/T 1728-1979（1989）漆膜、腻子膜干燥时间测定法
GB/T 1726-1979（1989）涂料遮盖力测定法
GB/T 9276-1996涂层自然气候曝露试验方法。

电泳漆问题处理、技术、测试参数：电泳漆性能对比1、外观，流平测试：同样时间、电流、固体份、温度、电泳对比漆膜厚、流平好的漆较好。

（外观）表面流平性大平面，无皱皮、波纹、电泳温度22-28度之间1、抗污染能力测试：同样的工作条件电泳的工件越多，处理的次数越少、漆越好。

槽液超滤能解决问题。

2、硬度测试:H笔划3、耐磨性测试：在纸上放一重量码，来回数次（结果）4、附着力(结合力) 测试:刚电泳湿膜，用带压力的水冲洗（0.01帕），无脱落、烤干后，在1*1mm划“#”格100个、再用胶纸撕、看掉不掉漆、不掉漆为结合力合格。

5、柔软性测试:烤干后折弯,看漆断不断。

6、电泳漆泳透力测试：用一根圆管，管内泳的越深、泳透力越好。

8、老化测试：水煮100度测老化30--1小时9、固体份（固含）：用锡泊纸取漆称，烤180度40-60分钟，称固体份。

10、耐人工汗测试：香港标准：一、先把棉浸泡在5%乳酸水中湿透后包住工件，放在恒温箱，水温保持50度，48小时漆不软就可以了。

二、在密封箱内，5%乳酸加5%氯化钠加90%纯水。

水温保持50度，工件离水面1cm，工件存放时间多长人工汗就是多长。

11、电泳漆混合标准：取槽液，电货一件，加入另一种漆，电货对比有无区别一个礼拜或更长、电货看有无区别，是否有沉淀，分离，搅动有无好转电导率同样时间电压工件，固体份，色均匀度12、中性盐雾测试:（压铸合金件、化学镍、锌底）国标、中性盐雾、5%氯化钠、保持温度30度、喷雾量：20mI/H结果：60小时酸性测试：5%氯化钠PH调到3.0--3.2，温度55度，用冰醋酸调低。

13、丙铜测试;用丙铜浸湿棉来回擦100次不掉漆。

14、耐候性：（耐黄变）用气灯（QUV）200--500小时15、表面划伤：指甲用力划表面无划痕16、百格测试：在1*1mm工件面划“#”字格，然后用胶纸粘住用力瞬间拉开要不掉漆，（用指甲刮不掉漆）。

17、膜厚：漆膜15—20us厚，5*5镍面流平好，190度不黄变。

电泳漆技术说明目录一、公司简介二、电泳原理三、规范工艺流程四、产品简介五、全系列丙烯酸聚氨酯电著产品简介六、全系列产品规格七、全系列涂膜性能八、补给剂资料九、管理对策十、问题点与对策十一、各型号产品说明书二、电泳涂装原理：阴极电泳涂料是一种具有半水溶型和悬体系特征的多组份体系，在电场作用下，已中和的阳离子树脂携带的涂料粒子在阴极进行电沉积，其过程包括电泳、电解、电沉积、电渗四种现象。

1、电泳：悬浮在极性液体中的带电粒子由于电场影响而发生泳动的现象。

阳离子型树脂粒子向作为阴极的工件移动。

2、电解：液体中的氢离子和氢氧根离子在直流电源的作用下，生成氢气和氧气，阴极界面PH值升高。

3、电沉积：阳离子涂料粒子在吸引它的电极（阴极）上被还原为中性不溶脂，析出粘附，形成不溶解的涂膜。

过程如下：H2O≒H++OH-阳极：2H++2OH—- 2e→H2O+1/2O2↑+2H+阴极：2OH-+2H++2e→H2↑+2OH-R1 R 1∣∣~NH++OH-→~N↓+H2O ∣∣R 2 R24、电渗：在外电场力作用下，涂膜内部所含的水份从涂膜中渗析出来移向槽液，进行内聚部分脱水。

电渗使亲水涂膜变为憎水涂膜，脱水使涂膜致密化。

由于上述四个过程是连续进行的，获得的涂膜在烘干之前含水量在10%以下，可以直接进行水洗、烘干，最后形成连续均一的品质优良的涂膜。

三、规范工艺流程：1.环氧体系电泳流程：高温脱脂（加超声波）→常温脱脂→水洗三次→酸洗除锈→水洗三次→流动水洗→表调→磷化→水洗三次→流动水洗→纯水洗两次→电泳涂装→回收水洗三次→纯水浸洗两次→纯水喷淋→脱水剂洗/吹洗→烘干固化→成品包装2.透明有色体系电泳流程：电镀工件（抛光工件）→化学除油（加超声波）→水洗两次→电解除油→水洗三次（溢流水洗）→中和（弱酸洗）→水洗三次（溢流水洗）→纯水洗两次→电泳涂装（透明及各色）→回收纯水洗两次→纯水洗三次（溢流）→脱水剂洗→滴水（吹净水珠）→烘烤→成品包装四、产品简介：1.环氧体系电泳涂料：本公司之环氧体系电泳涂料目前主要以色浆、乳液双组份供应市场。
