1.6. 电子结构方法复习

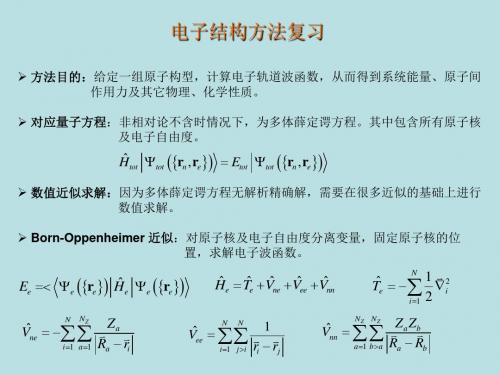

➢ 方法目的：给定一组原子构型，计算电子轨道波函数，从而得到系统能量、原子间 作用力及其它物理、化学性质。
➢ 对应量子方程：非相对论不含时情况下，为多体薛定谔方程。其中包含所有原子核 及电子自由度。
Hˆ tot tot rn , re Etot tot rn , re
STO-3G：计算量小，精度一般。 3-21G，6-31G，6-311G，… 6-311++G (3df,3pd)：计算量适中，精度还可以。 cc-pVDZ, cc-pVTZ, cc-pVQZ: 精度高，计算量大。
➢ 赝势：用经典的解析函数代替内部电子自由度，只有价电子用量子方法计算。可以 节省大量计算时间，并可以包含相对论效应。
