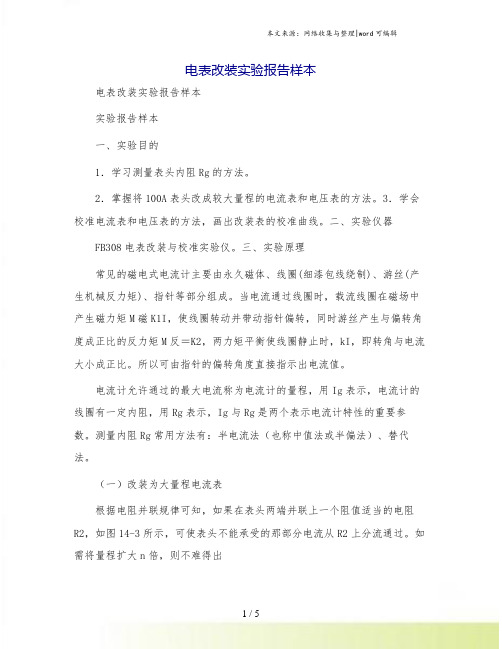

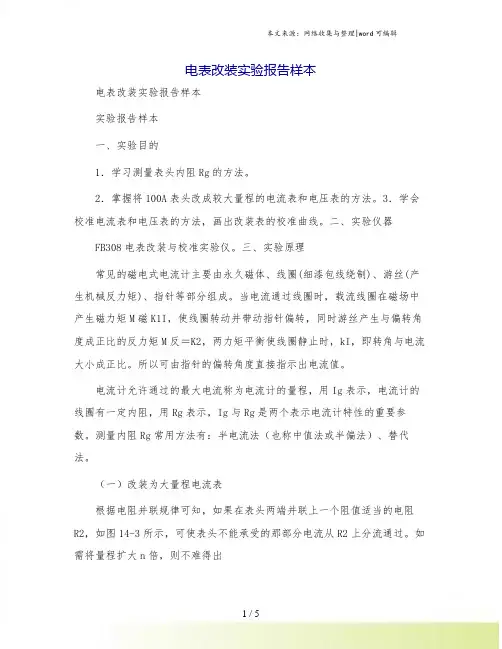

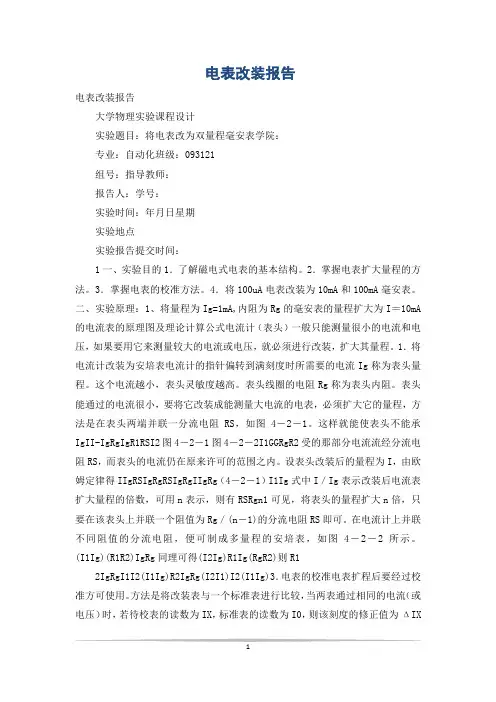

电表改装实验报告样本电表改装实验报告样本实验报告样本一、实验目的1．学习测量表头内阻Rg的方法。

2．掌握将100A表头改成较大量程的电流表和电压表的方法。

3．学会校准电流表和电压表的方法，画出改装表的校准曲线。

二、实验仪器FB308电表改装与校准实验仪。

三、实验原理常见的磁电式电流计主要由永久磁体、线圈(细漆包线绕制)、游丝(产生机械反力矩)、指针等部分组成。

当电流通过线圈时，载流线圈在磁场中产生磁力矩M磁K1I，使线圈转动并带动指针偏转，同时游丝产生与偏转角度成正比的反力矩M反＝K2，两力矩平衡使线圈静止时，kI，即转角与电流大小成正比。

所以可由指针的偏转角度直接指示出电流值。

电流计允许通过的最大电流称为电流计的量程，用Ig表示，电流计的线圈有一定内阻，用Rg表示，Ig与Rg是两个表示电流计特性的重要参数。

测量内阻Rg常用方法有：半电流法（也称中值法或半偏法）、替代法。

（一）改装为大量程电流表根据电阻并联规律可知，如果在表头两端并联上一个阻值适当的电阻R2，如图14-3所示，可使表头不能承受的那部分电流从R2上分流通过。

如需将量程扩大n倍，则不难得出RP1IgIIgRgRgn1(14.1)实验报告样本改装好的电流表GRPAV改装好的电压表G图146电流表的校准图147电压表的校准（二）改装为电压表一般表头能承受的电压很小，不能用来测量较大的电压。

为了测量较大的电压，可以给表头串联一个阻值适当的电阻RM，如图14-4所示，使表头上不能承受的那部分电压降落在电阻RM上。

由图14-4可求得扩程电阻值为：U(14.2)RS(n1)RgRgIg（三）电表的校准用a表示改装表的准确度等级，则有a允许误差100a0(14.6）量程根据式(14.6)算出的值达到哪一级就定为哪一级．电表的准确度除用等级表示外，也可用校准曲线表示(如图14-6所示)．Ixi为被校电表的指示值，Ii为该点的示值误差（两个校正点之间用直线段连接）。

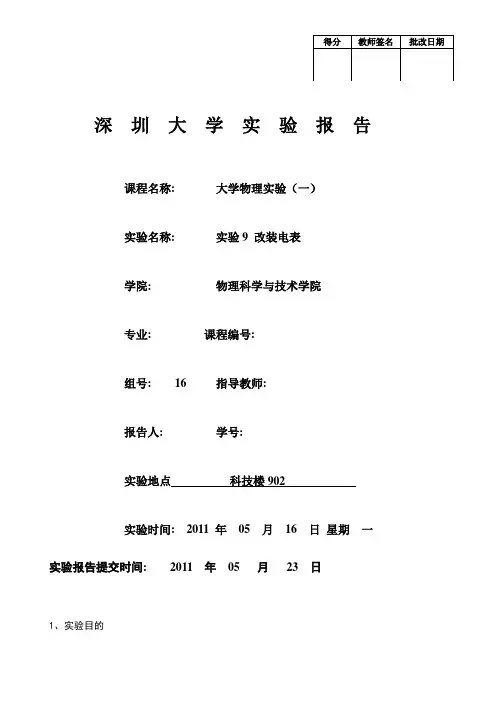

深圳大学实验报告课程名称: 大学物理实验（一）实验名称: 实验9 改装电表学院: 物理科学与技术学院专业: 课程编号:组号: 16 指导教师:报告人: 学号:实验地点科技楼902实验时间: 2011 年05 月16 日星期一实验报告提交时间: 2011 年05 月23 日1、实验目的_____________________________________________________________________________________ _____________________________________________________________________________________ 2、实验原理_____________________________________________________________________________________ _____________________________________________________________________________________ _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ __________________________________________________________________________________________________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________4、数据记录原电流表量程: 原电流表内阻:原电流表的量程: 原电流表内阻:改装电表量程:理论分压电阻: 实际分压电阻:5、思考题校准电流表时, 若标准表的指针满刻度而改装表达不到, 应该怎样调节分流电阻使两表同时满刻度？电压表呢？如图, 在量程分别为的三量程毫安表中, 哪当量程电流最大？哪档量程最小？如图, 将内阻为、最大量程刻度为50mV的磁电式电压表串联两个电阻, , 使之变成量程分别为3V和5V的双量程电压表, 求的数值。
