太阳能供暖空调系统太阳能集热器安装检验批质量验收记录

太阳能光伏发电系统安装工程检验批质量
验收记录表
项目信息
- 项目名称：
- 项目编号：
- 项目地址：
工程概况
- 安装面积：
- 建设容量：
- 设备类型：
- 安装厂商：
- 施工单位：
- 施工日期：
质量验收内容
- 光伏组件安装
- 逆变器安装
- 直流电缆敷设
- 交流电缆敷设
- 接地装置安装
- 支架固定安装
- 清洗系统安装
- 光伏组件接线
- 电缆连接
- 系统调试
质量验收结果
- 光伏组件安装合格数：- 光伏组件安装不合格数：- 逆变器安装合格数：
- 逆变器安装不合格数：- 直流电缆敷设合格数：- 直流电缆敷设不合格数：- 交流电缆敷设合格数：- 交流电缆敷设不合格数：- 接地装置安装合格数：- 接地装置安装不合格数：- 支架固定安装合格数：
- 支架固定安装不合格数：
- 清洗系统安装合格数：
- 清洗系统安装不合格数：
- 光伏组件接线合格数：
- 光伏组件接线不合格数：
- 电缆连接合格数：
- 电缆连接不合格数：
- 系统调试合格数：
- 系统调试不合格数：
结论
- 经过质量验收，该太阳能光伏发电系统安装工程达到相关标准和要求。

验收人员及日期
- 验收人员：
- 验收日期：。

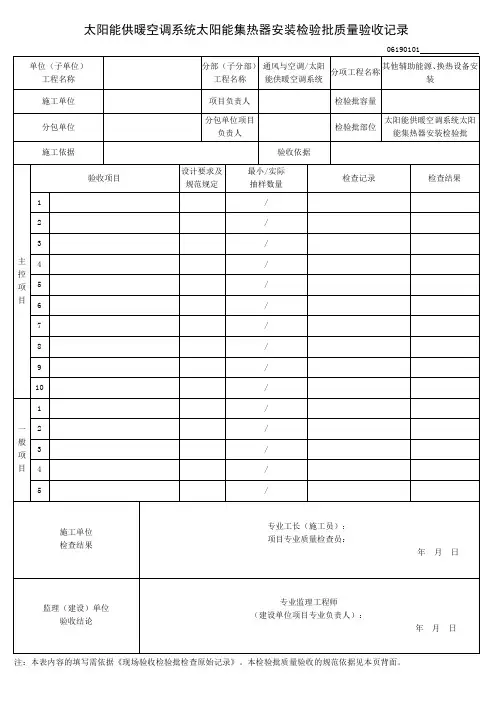

太阳能供暖空调系统太阳能集热器安装检验批质量验收记录
06190101
单位（子单位）工程名称分部（子分部）
工程名称
通风与空调/太阳
能供暖空调系统
分项工程名称
其他辅助能源、换热设备安
装
施工单位项目负责人检验批容量
分包单位分包单位项目
负责人
检验批部位
太阳能供暖空调系统太阳
能集热器安装检验批
施工依据验收依据
主控项目
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录检查结果
1 /
2 /
3 /
4 /
5 /
6 /
7 /
8 /
9 /
10 /
一般项目1 /
2 /
3 /
4 /
5 /
施工单位
检查结果
专业工长（施工员）：
项目专业质量检查员：
年月日
监理（建设）单位
验收结论
专业监理工程师
（建设单位项目专业负责人）：
年月日
注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

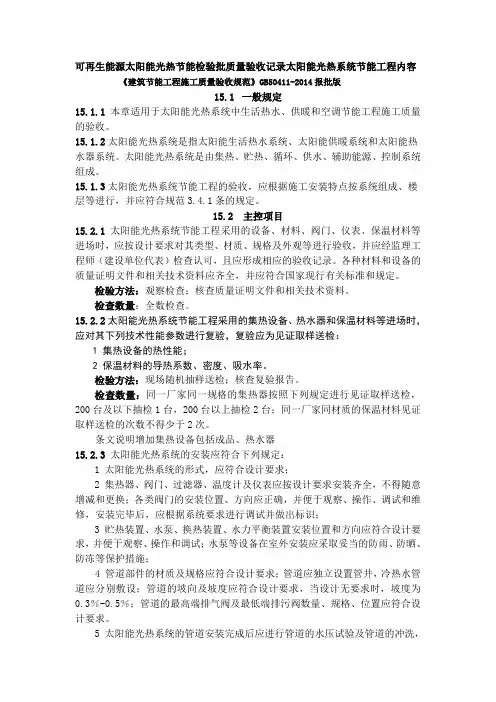

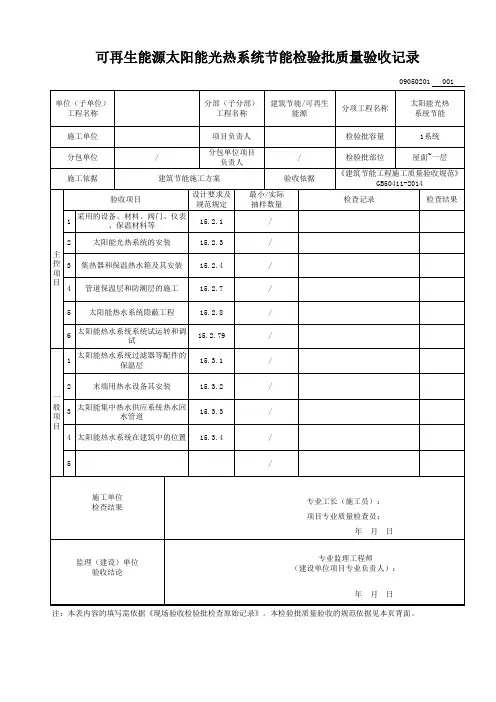

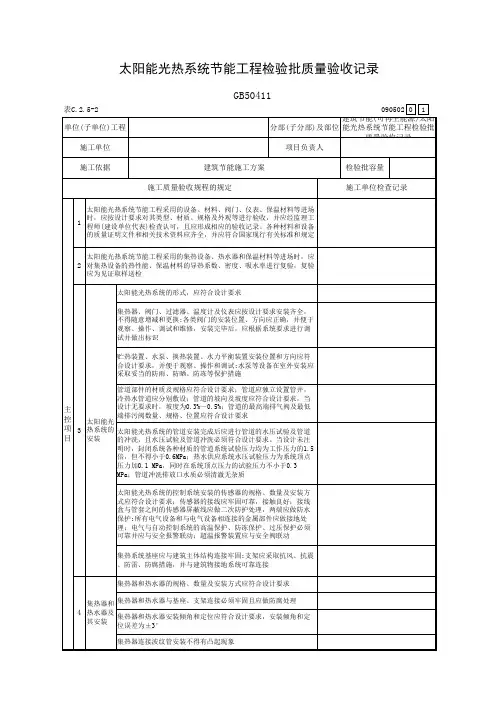

可再生能源太阳能光热节能检验批质量验收记录太阳能光热系统节能工程内容《建筑节能工程施工质量验收规范》GB50411-2014报批版15.1一般规定15.1.1本章适用于太阳能光热系统中生活热水、供暖和空调节能工程施工质量的验收。

15.1.2太阳能光热系统是指太阳能生活热水系统、太阳能供暖系统和太阳能热水器系统。

太阳能光热系统是由集热、贮热、循环、供水、辅助能源、控制系统组成。

15.1.3太阳能光热系统节能工程的验收，应根据施工安装特点按系统组成、楼层等进行，并应符合规范3.4.1条的规定。

15.2 主控项目15.2.1 太阳能光热系统节能工程采用的设备、材料、阀门、仪表、保温材料等进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并应经监理工程师（建设单位代表）检查认可，且应形成相应的验收记录。

各种材料和设备的质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。

检验方法：观察检查；核查质量证明文件和相关技术资料。

检查数量：全数检查。

15.2.2太阳能光热系统节能工程采用的集热设备、热水器和保温材料等进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检：1 集热设备的热性能；2 保温材料的导热系数、密度、吸水率。

检验方法：现场随机抽样送检；核查复验报告。

检查数量：同一厂家同一规格的集热器按照下列规定进行见证取样送检，200台及以下抽检1台，200台以上抽检2台；同一厂家同材质的保温材料见证取样送检的次数不得少于2次。

条文说明增加集热设备包括成品、热水器15.2.3 太阳能光热系统的安装应符合下列规定：1 太阳能光热系统的形式，应符合设计要求；2 集热器、阀门、过滤器、温度计及仪表应按设计要求安装齐全，不得随意增减和更换；各类阀门的安装位置、方向应正确，并便于观察、操作、调试和维修，安装完毕后，应根据系统要求进行调试并做出标识；3 贮热装置、水泵、换热装置、水力平衡装置安装位置和方向应符合设计要求，并便于观察、操作和调试；水泵等设备在室外安装应采取妥当的防雨、防晒、防冻等保护措施；4 管道部件的材质及规格应符合设计要求；管道应独立设置管井，冷热水管道应分别敷设；管道的坡向及坡度应符合设计要求，当设计无要求时，坡度为0.3％-0.5％；管道的最高端排气阀及最低端排污阀数量、规格、位置应符合设计要求。

室内供暖系统辅助设备安装检验批质量验收记录日期：xxxx年xx月xx日地点：xxxx地区xxx建筑工地一、项目概述本次工程验收为室内供暖系统辅助设备安装检验批质量验收。

该工程包括供暖系统辅助设备的安装、调试等工作。

二、质量验收人员1. 验收单位：xxxx工程质量监督机构2. 验收人员：xxx，xxx，xxx三、质量验收内容及标准1.安装质量：设备安装牢固，连接紧密，不出现松动、错位等问题。

2.配套设备：配套电缆、接线盒、开关等设备齐全，符合设计要求。

3.调试工作：设备运行正常，供暖系统能够正常工作，供暖效果符合设计要求。

四、质量验收过程1.设备安装在验收前，施工单位对安装人员进行培训，确保其具备安装工作所需的技能和知识。

1.1安装现场检查安装现场，包括室内供暖设备的安装位置、安装环境等，确保安装符合相关规范和设计要求。

1.2安装过程检查安装过程中的关键节点，如固定设备、连接管道、安装配套设备等，核对是否符合相关规范和要求。

1.3安装质量检查安装质量，包括设备是否牢固安装、连接是否松动、错位等现象。

2.配套设备验收检查安装设备中的配套电缆、接线盒、开关等是否齐全，并核对与设计要求是否一致。

3.设备调试进行设备调试，确保整个供暖系统能够正常运行。

3.1调试过程检查调试过程中的各个步骤，确保按照相关规范和要求进行调试。

3.2系统运行检查整个供暖系统的运行状态，确保供暖效果符合设计要求。

五、质量验收结果根据上述质量验收内容，对供暖系统辅助设备安装检验批进行了详细检查。

1.安装质量：设备安装牢固，连接紧密，无松动、错位等问题。

评定结果：合格。

2.配套设备：配套电缆、接线盒、开关等设备齐全，与设计要求一致。

评定结果：合格。

3.调试工作：设备运行正常，供暖系统能够正常工作，供暖效果符合设计要求。

评定结果：合格。

六、质量验收结论此次室内供暖系统辅助设备安装检验批质量验收结果为合格。

经验收单位对施工单位在设备安装、配套设备和系统调试等方面的工作表示满意，并对其在本次工程中所做的努力和贡献表示感谢。

C7 陕西省建设工程质量验收技术资料统一用表检验批质量验收记录表太阳能供暖空调系统压力试验及调试检验批质量验收记录陕西省建设工程质量安全监督总站编印填写规则1、施工依据：《通风与空调工程施工规范》GB50738-20112、验收依据：《通风与空调工程施工质量验收规范》GB50243-20133、主控项目：11.2.1通风与空调工程安装完毕，必须进行系统的测定和调整(以下简称调试)。

系统调试应包括下列项目：1 设备单机试运转及调试；2 系统非设计满负荷条件下的联合试运转及调试。

检查数量：调试记录全数检查。

检查方法：观察、旁站、查阅调试记录。

11.2.2 设备单机试运转及调试应符合下列规定：2 水泵叶轮旋转方向正确，无异常振动和声响，紧固连接部位无松动，其电机运行功率应符合设备技术文件的规定。

水泵连续运转2h滑动轴承外壳最高温度不得超过70℃，滚动轴承不得超过75℃；11.2.3系统非设计满负荷条件下的联合试运转及调试应符合下列规定：3 空调冷(热)水系统、冷却水系统的总流量与设计流量的偏差不应大于10%；4、一般项目：11.3.1 设备单机试运转及调试应符合下列规定：1 风机盘管机组的调速、温控阀的动作应正确，并与机组运行状态一一对应，高档风量的实测值不应低于额定风量的20%；2 风机、空气处理机组、风机盘管机组、多联式空调(热泵)机组等设备运行时，产生的噪声不应大于设备技术文件及设计的要求值；3 水泵运行时壳体密封处不得渗漏、紧固连接部位不应松动；轴封的温升应正常，普通填料密封的泄漏水量不应大于60ml/h，机械密封的不应大于5ml/h；检查数量：第1、2款按Ⅱ方案；第3、4款全数检查检查方法：观察、旁站、查阅调试记录，按本规范附录E进行测试校核。

11.3.3 空调工程系统非设计满负荷条件下的联合试运转及调试，应符合下列规定：1 空调水系统应排除管道系统中的空气；系统连续运行应达到正常、平稳；水泵的压力和水泵电机的电流不应出现大幅波动；2 水系统平衡调整后，对于定流量系统，各空气处理机组的水流量应符合设计要求，允许偏差为15%；对于变流量系统，各空气处理机组的水流量百分比应符合设计要求，百分比值允许偏差为10%；3 多台制冷机或冷却塔并联运行时，各台制冷机及冷却塔的水流量与设计流量的偏差不应大于10%；制冷系统出水温度和冷却塔出水温度应符合设计的要求；6 环境有噪声要求的场所，制冷、空调设备机组应按现行国家标准《采暖通风与空气调节设备噪声声功率级的测定—工程法》GB9068的规定进行测定；检查数量：第1、3款全数检查，第2款及第4～7款按Ⅱ方案检查方法：观察、旁站、用仪器测定、查阅调试记录。
