太阳能热水器集中供热系统设计实例

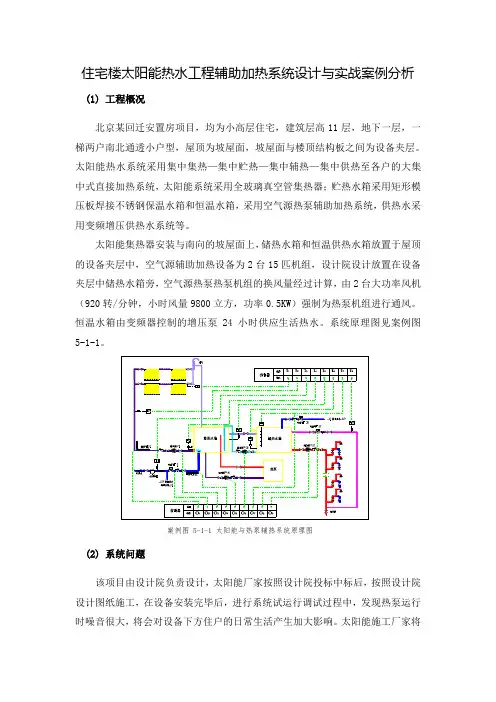

住宅楼太阳能热水工程辅助加热系统设计与实战案例分析 (1) 工程概况北京某回迁安置房项目，均为小高层住宅，建筑层高11层，地下一层，一梯两户南北通透小户型，屋顶为坡屋面，坡屋面与楼顶结构板之间为设备夹层。

太阳能热水系统采用集中集热—集中贮热—集中辅热—集中供热至各户的大集中式直接加热系统，太阳能系统采用全玻璃真空管集热器；贮热水箱采用矩形模压板焊接不锈钢保温水箱和恒温水箱，采用空气源热泵辅助加热系统，供热水采用变频增压供热水系统等。

太阳能集热器安装与南向的坡屋面上，储热水箱和恒温供热水箱放置于屋顶的设备夹层中，空气源辅助加热设备为2台15匹机组，设计院设计放置在设备夹层中储热水箱旁，空气源热泵热泵机组的换风量经过计算，由2台大功率风机（920转/分钟，小时风量9800立方，功率0.5KW）强制为热泵机组进行通风。

恒温水箱由变频器控制的增压泵24小时供应生活热水。

系统原理图见案例图5-1-1。

案例图 5-1-1 太阳能与热泵辅热系统原理图(2) 系统问题该项目由设计院负责设计，太阳能厂家按照设计院投标中标后，按照设计院设计图纸施工，在设备安装完毕后，进行系统试运行调试过程中，发现热泵运行时噪音很大，将会对设备下方住户的日常生活产生加大影响。

太阳能施工厂家将情况反应给监理和甲方。

（3）故障排查系统运行后噪声超标将直接将影响设备间下方居民的正常生活。

为此，项目的甲方、设计院、总监、总包、分包等单位进行了技术的会商，并委托施工单位进行原因分析及故障排除。

经现场噪声测定，当热泵机组开启后，设备间下方住户室内噪声测定值约为43-46分贝。

当强制通风风机启动后，室内噪声测定值达到了50分贝。

设备间下方两侧的住户和设备正下方第两层的住户的室内噪声测定值也分别超过了45分贝。

(4) 原因分析经技术人员现场排查测试，发现热泵机组噪音来自以下三个方面：一是热泵压缩机自身的运行噪声，此噪音是不可避免的；二是热泵机组传递给热泵承重梁又传递到建筑墙体的噪音。

某医院的太阳能热水设计方案实例一、需求分析医院是一家综合性医疗机构，每天提供大量的热水供应，包括手术室、住院部、门诊部和员工的日常生活用水等。

为了实现绿色环保和节能减排的目标，医院决定采用太阳能热水供应系统。

二、系统设计1.系统容量根据医院每日耗水需求和热水使用峰值，初步确定太阳能热水系统的容量为10立方米/天。

2.太阳能收集器选择考虑到地区光照条件较好，决定采用平板式太阳能热水收集器。

根据医院屋顶面积和综合效益，拟定安装100平方米的太阳能热水收集器。

3.热水储存和配送为了满足医院全天候的热水需求，设计选择采用两座热水储存罐，每个容量为5立方米。

并在医院各个需要热水的楼层设置热水循环泵和热水供应管道。

4.辅助能源供应为了保证冬季或持续阴雨天气时的热水供应，设计方案还包括一个辅助能源供应系统，该系统采用天然气热水锅炉和储存罐。

5.控制系统为了确保系统的稳定运行和高效利用太阳能能源，设计方案中包括自动控制系统。

该系统可通过传感器实时监测太阳辐射量，自动调整太阳能收集器的角度和热水储存罐的温度。

三、实施步骤1.预备工作确定安装位置和面积，进行屋顶改造和加固，并确保太阳能热水收集器的正常安装。

2.安装太阳能热水收集器根据设计方案，按照一定角度和方向，安装太阳能热水收集器，并确保与系统其他部分的连接。

3.安装热水储存罐在热水供应场所附近或楼层顶部，安装两座热水储存罐，并与太阳能收集器和热水供应管道相连。

4.连接辅助能源系统安装天然气热水锅炉和储存罐，并将其与太阳能热水系统连接，以满足持续供热的需求。

5.安装控制系统根据设计方案，安装自动控制系统和传感器，确保系统的智能化运行。

6.测试和调试对整个太阳能热水供应系统进行测试和调试，确保其正常运行和高效利用太阳能能源。

7.教育和培训为医院员工提供关于太阳能热水系统的培训和操作指南。

四、预期效果通过引入太阳能热水系统，医院预期实现以下效果：1.节能减排：太阳能热水系统将大量减少天然气消耗，减少二氧化碳等温室气体的排放。

太阳能热水系统的设计与应用案例太阳能热水系统是一种利用太阳能直接或间接加热水的技术，它是一种环保且节能的热水供应方式。

在本文中，我们将探讨太阳能热水系统的设计原理，并通过一个应用案例来说明其实际应用价值。

一、太阳能热水系统的设计原理太阳能热水系统的设计原理基于太阳能的收集和转换。

主要包括太阳能集热器、热水储存装置、热水循环管道和控制系统。

1. 太阳能集热器太阳能集热器是太阳能热水系统的核心组件。

它通常由太阳能热管、平板集热器或真空管集热器等组成。

太阳能集热器的作用是将太阳辐射能转换为热能，并传导给储水装置。

2. 热水储存装置热水储存装置用于存储从太阳能集热器传导过来的热能。

常见的储水装置包括热水箱和热水储罐。

热水储存装置应具备一定的保温性能，以保持储存热水的温度。

3. 热水循环管道热水循环管道将储存于热水装置中的热水输送到使用点。

它通常由热水管、循环泵和阀门等组成。

热水循环管道的设计应合理，以确保热水能够高效地输送到各个使用点。

4. 控制系统控制系统用于监测和调节太阳能热水系统的运行状态。

它通常由温度传感器、控制器和执行机构（如阀门或泵）等组成。

控制系统可以实现自动控制、定时控制和温度调节等功能，以满足不同使用需求。

二、太阳能热水系统的应用案例以下是一家住宅小区中太阳能热水系统的应用案例。

该小区共有100户居民，为了满足居民们的热水需求，设计了一套太阳能热水系统。

该系统采用平板集热器作为太阳能集热器，并设置了50台热水箱作为热水储存装置。

所有的热水储存装置都通过热水循环管道连接起来，以实现热水的输送。

为了保证热水的稳定供应，系统还安装了控制系统，根据不同的需求自动调节太阳能热水系统的运行。

在实际应用中，该太阳能热水系统取得了显著的效果。

首先，它能够满足小区居民的热水需求，几乎不需要使用传统的电热水器或燃气热水器。

其次，太阳能热水系统的运行非常稳定，几乎不受外界环境影响。

再次，该系统的安装和维护成本相对较低，具有一定的经济效益。

太阳能集中热水系统设计实例分析摘要：随着太阳能应用水平和技术的不断提高，太阳能热水系统越来越受到人们的重视。

太阳能热水系统可提供近乎免费的生活热水，但其受天气影响难以全天候运行，需要设置辅助加热装置，而空气源热泵是较易实现且自身就有节能特点的热源形式。

本文结合某工程实例，谈谈太阳能集中热水系统的设计过程。

关键词：太阳能；集中热水系统；原理；节能目前我国大力提倡环境保护和建设节约型社会，动员和激励全社会节约和高效利用各种资源。

而太阳能以清洁、取之不竭、安全、经济效益好等显著优势，已越来越受到社会各方面的关注。

而在太阳能产业的发展中，太阳能热水器的热利用转换技术无疑是最为成熟的。

太阳能热水系统是吸收太阳辐射能为热源，将太阳能转为热能以达到加热水的目的的整套装置，包括太阳能集热装置、储热装置、循环管路装置等。

本系统的最大优势在于，在日照充足条件下，整个系统运行成本几乎为零，这也是在太阳能比较丰富的地区以太阳能作为生产热水主要能源的重要原因。

下文结合工程实例，对空气源热泵辅助加热的太阳能集中热水系统（下文简称系统）的设计过程进行分析和探讨。

一、工程概况及设计原则某工程位于深圳，由3栋18层的小高层住宅，每栋分A,B座，每座每层4户，一层架空，每栋均设置独立的太阳能集中热水系统。

以其中1栋为例，热水用水定额80L/(人.d)，热水日最高用水量为38.08m3，最大时用水量为4.76m3/h，冷水计算温度ti=15℃，热水计算温度tend=60℃，设计小时耗热量为210.5KJ/h。

采用集中太阳能热水系统，配以空气源热泵为辅助加热。

在进行系统设计和产品选择时主要考虑了以下几个原则：(1)保证用户热水供应的连续性和稳定性。

平常尽可能多利用太阳能，日照不充足时通过可靠的辅助加热措施，保证用户随时使用热水；(2)采用成熟的太阳能热水技术，通过优化系统配置，控制初期建设投资，并避免复杂的后期运行维护管理；(3)与建筑设计同步进行，解决好与建筑一体化的问题，以及系统冬季防冻、漏电、防雷等安全问题；二、系统原理分析1、系统原理深圳地区在全国的太阳能条件方面属于资源一般区中的较高水平，年日照时数为1975h，水平面上年太阳辐照量5225MJ/(m2 •a)。

XX医院的太阳能热水系统设计方案实例一、系统概况本系统是专为XX医院设计生产安装的、晴好天气状况下日产120吨60度热水的太阳能热水系统。

系统配置有470块热管式太阳能集热器、一个120吨储热水箱、一套德国西门子系统智能控制器、不锈钢系统管路、一台归丽晶水处理器、两台格兰富太阳能循环水泵、两台格兰富供热水水泵以及水箱补水电磁阀和铸钢阀门管配件等。

系统的热管集热器安装在屋面上，在B区14层屋面停机坪两侧有廊架对称屋檐式太阳能支架，每侧的廊架上安装355块热管式集热器。

楼面不锈钢管道采用串、并联的连接方式与集热器完成加热循环。

楼顶热管集热器和不锈钢管道设有两个温度采集点。

系统采集的集热器出口端的温度升高后会与储热水箱的温度产生温度差来自动完成循环加热。

不锈钢管路的末端循环管道温度主要完成冬季系统的防冻保护措施（冬季运行模式）。

系统的120吨储热水箱、格兰富水泵、水箱补水电磁阀、德国西门子智能控制系统、系统动力柜均安装在地下室负二层设备间。

补水电磁阀根据储热水箱的液位自动给水箱补水；格兰富太阳能循环泵通过在集热器温度和储热水箱温度之间设定的温差自动启停，来完成一个循环次的热量采集，给储热水箱加温。

格兰富供热水泵会把储热水箱的热水送到汽水换热器，经过汽水换热器后，恒压、稳定的进入到办公区和病房区的每一个用水点。

三、系统工作原理3.1太阳能加热原理：正常情况下，太阳能集热系统采用温差循环的方式给水箱加热：如原理图（附后）所示：在光照条件下，太阳能集热器内的热媒（本系统热媒为自来水）被加热。

当太阳能集热器出口水温T1超过储热水箱循环温度T2的温差大于上限设定值(可调节，本系统默认值为10℃)时，格兰富太阳能循环泵自动启动；当太阳能集热器出口水温T1超过储热水箱循环温度T2的下限设定值(可调节，本系统默认值为5℃)时，太阳能循环泵自动停止。

3.2太阳能系统供热原理：3.2.1：当储热水箱的温度高于水箱设定的最低温度且水箱的水位高于最低水位时，格兰富供热水泵（ABB变频器设为恒压）自动启动，将储热水箱的热水送到汽水换热器（换热器可自动检测，自动加温），经过分水器进入楼内办公区和病房区里的每个用水点；3.2.2：当储热水箱的温度低于水箱设定的最低温度(或水箱的水位低于最低水位时)。

太阳能热水器供暖方案太阳能热水器供暖方案（通用5篇）为了确保工作或事情能有条不紊地开展，时常需要预先开展方案准备工作，方案属于计划类文书的一种。

那么制定方案需要注意哪些问题呢？以下是小编帮大家整理的太阳能热水器供暖方案（通用5篇），仅供参考，希望能够帮助到大家。

太阳能热水器供暖方案11.向水箱内加冷水打开冷水阀、调温阀、冷水经冷水管、冷水阀、调温阀、上下水咀输入水箱、待溢流管有水溢出时，关闭冷水阀，则上水结束。

2.放热水当水箱内水温达到温度时，打开热水阀、调温阀、喷淋头使温水流出供，如果喷淋头流出的水太热或太冷，通过调温阀和冷水阀来调节，到喷淋头流出的水温适宜为止。

3.电加热的使用如遇雨雪天太阳光照弱，太阳能热水器中的水温达不到温度，则可插上电源插头，对水箱中的贮水进行辅助加热，到适宜的温度时，切断电源，再用水。

作时只要按下漏电保护插头按钮，电源指示灯亮(红色)，电加热棒则开始工作，按下试验按钮，电源即被切断，电源指示灯灭，停止加热。

太阳能热水器供暖方案21、太阳能照射真空管，真空管集热器把水加热，通过循环系统将热水储存在保温水箱中。

如下图所示：集热器可以将水加热到50度，此时红色箭头所示为加热水循环，水温可达到系统要求，所以电加热是关闭的状态。

2、水温达到系统要求，通过换热器将热量换到地暖盘管中，再由地面均匀地向室内敷设热量，地板采暖系统如箭头所示进行系统循环。

3、当太阳能集热达不到地暖系统所需温度，开启电加热保证水温，如图所示，电加热为红色开启状态。

不同于一般安装在室内的电热水器、燃气热水器，太阳能热水器都是安装在室外，因此，还需要考虑室外环境情况，主要是以下几点：1）固定：防风固定一定要做好，一般安装都采用钢丝绳牵住太阳能支架，固定到周围比较坚固结实的地方，这样经济节约；另一种方法是预埋底座，将太阳能固定在底座上，相比钢丝绳，虽然造价会高一些，但是使用更加安全放心。

2）防雷：太阳能热水器多安装在楼顶，属于建筑物最高的地方，最好是在距离热水器50公分的地方安装上避雷设施，并且与建筑物避雷系统的地下引线相连接，起到避雷的作用。

太阳能供热系统设计与应用案例太阳能作为一种清洁、可再生的能源，被广泛应用于供热领域。

本文将以一个太阳能供热系统的设计与应用案例为例，介绍其工作原理、关键组成部分及应用效果。

一、太阳能供热系统概述太阳能供热系统是利用太阳能热量进行水加热或空气加热的系统，主要由太阳能集热器、热媒循环装置、热储装置和供热终端设备组成。

1. 太阳能集热器太阳能集热器是太阳能供热系统中的核心组件，主要用于将太阳能转化为热能。

常见的太阳能集热器包括平板式集热器、真空管集热器等。

在本案例中，我们选择了平板式集热器，其结构紧凑、成本较低。

2. 热媒循环装置热媒循环装置用于将太阳能集热器中的热量传递到热储装置或供热终端设备。

一般采用泵将热媒液体循环输送，以实现热能的传递。

在本案例中，我们选择了循环泵来完成这一任务。

3. 热储装置热储装置用于储存太阳能热量，以满足夜间供热或连续阴天时的需求。

常见的热储装置有水箱热储装置和岩棉热储装置等。

在本案例中，我们选择了水箱热储装置，其操作稳定、造价相对较低。

4. 供热终端设备供热终端设备用于将太阳能热能传递给用户进行供热，可以是辐射型供暖设备、热水器等。

在本案例中，我们选择了辐射型供暖设备，以提供舒适的供热效果。

二、案例描述本案例中，我们为一座住宅小区设计了一个太阳能供热系统，以实现住户冬季供暖的需求。

该系统由多个独立的太阳能供热子系统组成，每个子系统为一栋建筑服务。

1. 系统设计方案根据小区建筑情况和燃烧设备使用情况，我们为每个子系统设计了一个独立的太阳能供热系统。

每个系统由一组平板式太阳能集热器、循环泵、水箱热储装置和辐射型供暖设备组成。

2. 系统安装与调试在系统安装过程中，我们将太阳能集热器安装在每栋建筑的南向屋顶上，确保能够充分接收太阳辐射。

同时，将循环泵、水箱热储装置和供热终端设备分别安装在室内合适位置。

完成安装后，我们进行了系统的调试工作。

确保各组件之间的连接正常，热媒液体能够顺利循环，水箱热储装置能够稳定储存热量。

8.9 太阳能热水系统设计实例8.9.1 设计施工说明一、设计依据（1）《建筑给水排水设计规范》GB 50015-2003（2）《民用建筑太阳能热水系统应用技术规范》（3）《太阳能热水系统设计、安装及工程验收技术规范》GB/T 18713-2002二、设计参数1、气象参数年太阳辐照量：水平面4657.516 MJ/m2，30°倾角表面4913.953 MJ/m2年平均日辐射量：12.736MJ/m2，31.4°倾角表面13.447 MJ/m2年平均每日的日照小时数：5.5h；年平均温度：15.7℃2、热水设计参数日最高用水定额100 L/(人·d )日平均用水定额60 L/(人·d )设计热水温度：60℃设计冷水温度：17℃3、常规能源费用电价：0.61元/kW·h（2009年价格）天然气价格：2.5元/m3（2009年价格）4、太阳能集热器性能参数集热器类型：真空管集热器集热器规格：1.81m2三、工程概况（1）建筑说明本工程位于上海某住宅小区，上海的地理位置为：北纬31°10’，东经121°26；该’建筑为两层别墅，正南朝向，为坡面屋顶，建筑面积：250m2，一层有一个卫生间一个厨房，二层有两个卫生间，热水用水点共有8个。

（2）生活热水供应设计太阳热水系统为局部（独立）间接供水系统，24小时全日供应热水，设置单水箱既作为贮热水箱又作为供水箱；太阳能集热器通过预埋件以嵌入式安装在坡屋面上；水箱等放置在底层车库内，辅助热源为电加热器。

8.9.2热水系统负荷计算1、用水人数该别墅用水人数为5人计。

2、系统日耗热量、热水量计算（1）系统设计日用热水量qqmrdr式中q rd—设计日热水量，L/d；q r — 热水用水定额，L/(b ·d )；m — 用水计算单位人数，人数。

则 d L q rd /500=（2）系统平均日用热水量q W ar Q m =式中 Q W — 平均日用热水量 L/d ；q ar — 日平均用水定额，L/(人·d )；m — 用水计算单位人数，5人；取m=5人；q ar =60L/(b ·d )；则 Q W =300 L/d（3）设计小时耗热量计算、设计小时热水量计算设计小时耗热量：h ()86400r r L h mq c t t Q K ρ-= 式中 Q h — 设计小时热耗量，W ；m — 用水计算单位人数，5人；q r — 热水用水定额，100L/(人·d )；c — 水的比热容，c=4187J/(㎏·ºC)；ρ — 热水密度，㎏/L ；t r — 热水温度；t L — 冷水温度；K h — 小时变化系数，通过表查取别墅的小时变化系数为4.21。

太阳能集中热水系统设计实例与分析摘要通过太阳能集中热水系统在住宅小区的设计实例,介绍其工作原理、设计要点以及在实际工程中的可行性。

关键词太阳能集中热水实例前言目前我国大力提倡环境保护和能源节约,使得太阳能技术得到长足的发展，家用太阳能热水器走进了千家万户。

太阳能热水器具有节约能源、减少环境污染、使用方便、经济效益明显等优点。

据资料显示:河北省年平均日照量在2400~3100小时之间,太阳能的利用具有很大的潜力。

但是有些项目太阳能热水系统尚未完全纳入建筑设计,一些住户在购买商品房后只能各自安装太阳能热水器。

由于没有统一的规划, 太阳能热水器在布置上很零散，不仅可靠性差，而且影响建筑整体美观。

若采取统一设计，集中规划，将会使这一状况得到有效改观。

现结合保定市新一代高层居住区（C区）二期工程中12#楼太阳能集中热水系统来进行方案阐述和应用分析。

1工程概况本工程热水量要求每户按100升/日计算，跃层的按两户设计，单身公寓按一套设计。

12#楼四个单元合计90户。

一单元合计36户，二单元合计32户，一、二单元合为一个系统，总用水户数共68户，设计用水量6.8吨/日。

三单元合计28户，四单元合计32户，三、四单元合为一个系统，总用水户数共60户,设计用水量6吨/日。

供水温度：50ºC；设计恒温水箱水温为50ºC;供水时间：全天24小时；辅助电加热：本工程将电加热和储热水箱分离，通过循环水泵使水在水箱和加热装置间进行循环，既可以提高电加热的使用寿命，也方便维修；给水系统：主管路采用变频及循环给水，保证主管路中的水恒为热水；冷水计算温度：当地地表水温为10-15 ºC，取10ºC(以春秋季节计算)。

2太阳能系统运行原理考虑到每套太阳能控制系统在楼顶，对系统的监控比较麻烦，并且考虑到强任凤彦，男，1969年1月，大学，高级工程师电和弱电分离等因素，本工程设计远程控制显示器及楼顶强电控制柜，根据控制目的配置一套远程监控控制显示器放置在楼内值班室或控制室内（距屋顶1000米范围以内）。

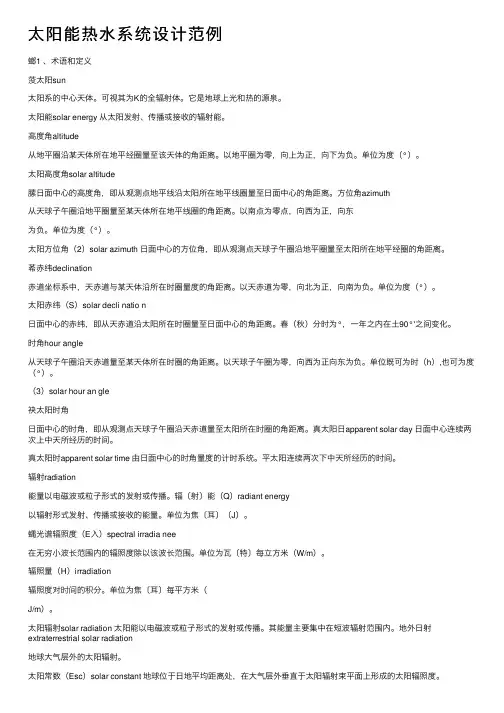

太阳能热⽔系统设计范例螂1 、术语和定义莈太阳sun太阳系的中⼼天体。

可视其为K的全辐射体。

它是地球上光和热的源泉。

太阳能solar energy 从太阳发射、传播或接收的辐射能。

⾼度⾓altitude从地平圈沿某天体所在地平经圈量⾄该天体的⾓距离。

以地平圈为零，向上为正，向下为负。

单位为度（°）。

太阳⾼度⾓solar altitude膆⽇⾯中⼼的⾼度⾓，即从观测点地平线沿太阳所在地平线圈量⾄⽇⾯中⼼的⾓距离。

⽅位⾓azimuth从天球⼦午圈沿地平圈量⾄某天体所在地平线圈的⾓距离。

以南点为零点，向西为正，向东为负。

单位为度（°）。

太阳⽅位⾓（2）solar azimuth ⽇⾯中⼼的⽅位⾓，即从观测点天球⼦午圈沿地平圈量⾄太阳所在地平经圈的⾓距离。

莃⾚纬declination⾚道坐标系中，天⾚道与某天体沿所在时圈量度的⾓距离。

以天⾚道为零，向北为正，向南为负。

单位为度（°）。

太阳⾚纬（S）solar decli natio n⽇⾯中⼼的⾚纬，即从天⾚道沿太阳所在时圈量⾄⽇⾯中⼼的⾓距离。

春（秋）分时为°，⼀年之内在⼟90°'之间变化。

时⾓hour angle从天球⼦午圈沿天⾚道量⾄某天体所在时圈的⾓距离。

以天球⼦午圈为零，向西为正向东为负。

单位既可为时（h）,也可为度（°）。

（3）solar hour an gle袂太阳时⾓⽇⾯中⼼的时⾓，即从观测点天球⼦午圈沿天⾚道量⾄太阳所在时圈的⾓距离。

真太阳⽇apparent solar day ⽇⾯中⼼连续两次上中天所经历的时间。

真太阳时apparent solar time 由⽇⾯中⼼的时⾓量度的计时系统。

平太阳连续两次下中天所经历的时间。

辐射radiation能量以电磁波或粒⼦形式的发射或传播。

辐〔射〕能（Q）radiant energy以辐射形式发射、传播或接收的能量。

单位为焦〔⽿〕（J）。

太阳能热水集中供热系统设计实例分析摘要本文首先简要介绍了太阳能热水集中供热系统的应用现状及原理，指出了太阳能热水集中供热系统在供热效率和节能环保等方面的重要作用。

通过某学校太阳能供热系统设计实例分析，对系统设计原则和集热器选型进行了总结和归纳，为相关工程设计实践提供了参考。

关键词太阳能供热系统、电辅加热、集热循环、集热器引言太阳能作为一种安全、经济、方便、卫生的清洁能源，在当今世界的能源危机中，越来越受到重视，得到多种途径的开发利用。

我国大力提倡环境保护和能源节约，使得太阳能技术得到长足的发展。

本文通过某职业教育中心工程中太阳能热水集中供热系统的应用实例分析，对系统设计原则和集热器选型进行了总结，可以作为相关设计工作的参考。

一、太阳能供热系统特点及组成太阳能热水供热系统是利用太阳能集热器收集太阳辐射能把水加热的一种装置，是目前太阳热能应用发展中极具经济价值、技术较为成熟的一项应用产品。

供热系统一般主要由集热器、储水箱、循环水泵、连接管路和控制中心等部分组成。

连续供水集中太阳能热水系统具有供水品质好、节能环保、便于管理、使用费用低等特点，值得广泛推广应用。

工程设计实例分析某职教中心工程总建筑面积约12.5万平方米。

一期建筑面积6.6万平方米，二期建筑面积5.9万平方米。

其中，1#、2#宿舍楼均为地上六层，建筑高度23.6米，采用屋顶太阳能集热系统供各层公共浴室学生洗浴用水。

用水总量计算根据《民用建筑太阳能热水系统工程技术手册》相关用水规定，确定生活用水量。

本工程中单体宿舍容纳在校学生3200人，每层设男女浴室各2间。

取设计标准40升/人计算，供水模式为全天供水，太阳能系统日供热水100吨。

系统配置某职教中心工程，单体宿舍是以中部连廊为对称中心南北两侧功能对称的h型宿舍建筑。

设计中于每侧公共浴室上方屋面处设一太阳能水箱间。

单侧水箱间内设备配置如下：不锈钢水箱，有效容积为25m3，2台（贮热水箱和保温水箱）。

太阳能热水器集中供热系统设计实例作者：陈伟日期：2002-4-180 前言目前我国大力提倡环境保护和能源节约,使得太阳能技术得到长足的发展。

家用太阳能热水器走进了千家万户。

据资料显示:太阳能热水器具有节约常规能源、不会造成环境污染、使用方便、经济效益明显等优点。

浙江省年平均日照量在2000h以上,太阳能的利用具有很大的潜力。

但是太阳能热水系统尚未纳入建筑给排水设计,造成住户在购买商品房后各自安装太阳能热水器,因没有统一的规划,使得布置上零零落落;且现在新建住宅取消屋顶生活水箱,采用变频泵供水,住户只好用塑料管沿外墙把冷水接至太阳能热水器,再沿外墙把热水引下,在外墙凿洞进入室内。

由于所采用的塑料管颜色不一、管径各异,未采取可靠的固定措施,一遇大风随风摆动,极易造成事故;且水管如蜘蛛网般布在外墙面,墙面上千疮百孔,遇漏水,墙上水渍斑斑,严重影响市容市貌。

针对上述情况,笔者考虑在住宅给排水设计时应把太阳能热水系统作为设计内容之一,以避免上述情况的出现。

本文是太阳能热水器集中供热系统在住宅小区的设计应用情况,不足处敬请同行指正。

1 工程概况该住宅小区位于浙江省衡州市城东,分四期开发。

前三期未考虑太阳能热水系统,住房出售后住户反映强烈,因安装热水器而引起的邻里纠纷不断。

四期建筑面积万m2,都为6层带跃层住宅一梯两户,为坡屋顶。

供水方式为小区消防生活水池-变频泵-用户,取消屋顶生活水箱。

水池集中设置在小区绿化带内。

结合前三期的经验,改变以往先建设后配套造成的重复施工、重复破坏,并相互抢占屋面、安装混乱的不合理做法。

决定四期工程太阳能热水系统与主体同步设计、施工,并同步交付使用。

设计中优化太阳能屋面热水器设置及循环水系统,有效利用屋面空间、科学选择热水器朝向、合理配管、充分发挥设备功效。

2 太阳能热水器的选型浙江省市场上太阳能热水器品牌繁多,所以选型是整个设计的关键。

设计人员协同开发商本着如下原则选型:①生产厂家应具有多年的生产经验、技术力量雄厚,有完善的售后服务体制。

太阳能供暖计算案例
案例概述：
我们以一个位于山东省的20万平方米小区为例，进行太阳能供暖计算。

该
小区包括住宅区、小学、幼儿园、商住综合区和便民中心五大区域，供暖面积共计20万㎡。

设计单位采用了太阳能+空气源热泵组成的多能互补高效
能源系统作为主要的供暖热源。

1. 系统配置：
该项目配置了80台50匹空气源热泵机组，以及2340㎡太阳能集热器作为辅助热源。

根据项目所在地供暖室外设计温度-℃，空气湿度53%的条件，
每台机组在室外设计温度工况下实际制热量为126kW。

2. 节能效果：
由于采用了太阳能+空气源热泵的组合方式，全年运行费用低至13元/平米，采暖效果获得了用户的一致好评。

此外，通过节能设计，如增加建筑墙体和窗户的保温性能，减少了热泵的运行时长约2小时。

3. 等效设计容量计算：
太阳能热水采暖系统需要保证能量供需的逐时平衡。

通过供能量和采暖负荷的逐时大小关系判断系统是否可靠。

具体来说，如果供能量大于需求量，则认为该小时内系统可靠；反之则不可靠。

同时，还定义了供暖不足概率为不可靠小时数占总仿真小时数的比例，以及供暖可靠度。

这些参数可以用于评估系统的性能和可靠性。

总结：
通过太阳能+空气源热泵组成的多能互补高效能源系统，可以实现显著的节能效果。

在保证能量供需逐时平衡的前提下，该系统能够提供稳定、可靠的供暖服务，同时降低运行费用。

对于类似规模的供暖项目，可以参考此案例进行系统设计和配置，以达到节能减排和经济效益的双重目标。

太阳能热水器集中供热系统在住宅小区的设计应用方案目前我国大力提倡环境保护和能源节约,使得太阳能技术得到长足的开展。

家用太阳能热水器走进了千家万户。

据资料显示:太阳能热水器具有节约常规能源、不会造成环境污染、使用方便、经济效益明显等优点。

浙江省年平均日照量在2000h以上，太阳能的利用具有很大的潜力。

但是太阳能热水系统尚未纳入建筑给排水设计，造成住户在购买商品房后各自安装太阳能热水器，因没有统一的规划，使得布置上零零落落;且现在新建住宅取消屋顶生活水箱，采用变频泵供水，住户只好用塑料管沿外墙把冷水接至太阳能热水器，再沿外墙把热水引下，在外墙凿洞进入室内。

由于所采用的塑料管颜色不一、管径各异，未采取可靠的固定措施,一遇大风随风摆动, 极易造成事故;且水管如蜘蛛网般布在外墙面,墙面上千疮百孔,遇漏水，墙上水渍斑斑,严重影响市容市貌。

针对上述情况, 笔者考虑在住宅给排水设计时应把太阳能热水系统作为设计内容之一，以防止上述情况的出现。

本文是太阳能热水器集一支装一只。

先往集热管中灌水，套上装饰圈用肥皂溶液涂抹集热管口部的外壁约10〜15cm长使之润滑。

边旋转边缓慢插入水箱孔内硅橡胶封水圈中,然后将集热管小心地旋转后退，使集热管尾部退入尾座箱塑料托底部。

(3)选择好朝向，安装支架、主水箱和尾座，热水器支架四个脚应分别安装L型铁片，并用险埋好。

调整好各部件位置, 并用抱箍带将水箱固定，防止大风将热水器掀翻而造成事故。

(4)安装时应注意不可把出气孔堵塞，否那么会因正压鼓坏或负压抽瘪损坏热水箱。

(5)安装副水箱的顺序是:将连接主副水箱的塑料管涂上皂液，经检修孔由副水箱内向外穿出，再插向主水箱上部对应的孔内，同时套上环状保温垫，最后在安装并收紧副水箱的包箍带后，将副水箱内的塑料管再次用力按一下,使之插到位防止渗漏。

(6)太阳能热水器各支架与屋面避雷网可靠连接,以防雷⑺集热系统的感温元件应安装在最后一块集热器的出水处，而不要安装在回水管路上，否那么感温元件不能及时反映热水器中的水温，造成系统集热效率下降。

太阳能供暖系统设计与应用实例随着全球能源危机的加剧和环保意识的提高，太阳能作为一种清洁、可再生的能源逐渐受到人们的关注。

太阳能供暖系统作为其中一个重要的应用方向，不仅能够为人们提供舒适的室内热水和供暖，还可以显著减少对传统能源的依赖。

在本文中，我们将探讨太阳能供暖系统的设计原理和实际应用，并介绍一些成功的应用实例。

一、太阳能供暖系统的设计原理太阳能供暖系统的设计原理基于充分利用太阳能的热能，从而实现清洁、高效、可持续的供暖需求。

下面是太阳能供暖系统的基本工作原理：1. 太阳能集热：太阳能集热器主要通过吸收太阳辐射来产生热能，其中最常见的集热器种类是平板集热器和真空管集热器。

平板集热器由一片黑色表面的板块组成，其表面涂有吸热涂层，用以吸收太阳辐射。

真空管集热器由多个玻璃管组成，内置吸热体，能够有效地吸收太阳辐射热能。

2. 热能传递与储存：太阳能集热器吸收到的热能通过循环泵传递到储热设备，如水箱或地源热泵。

在储热设备中，热能被暂时储存，以备后续的供暖或热水使用。

3. 供热循环：当室内温度低于设定值时，热媒液（常用的是水和抗冻液的混合物）被泵送至太阳能集热器，经过加热后再返回储热设备。

这样的循环可以持续地为室内提供热能。

二、太阳能供暖系统的应用实例下面将介绍两个太阳能供暖系统的应用实例，以展示其在不同场景下的可行性和效果。

1. 家庭供暖系统实例太阳能供暖系统在家庭环境中的应用已经日益普及。

以下是一个家庭供暖系统的实际案例：在某个农村地区，一户家庭采用太阳能供暖系统来满足冬季室内供暖需求。

他们选择了平板集热器作为主要的太阳能集热设备，并将其安装在房屋的南侧屋顶上。

通过管道将集热器与储热水箱连接起来，实现热量传递和储存。

在供热循环方面，他们安装了循环泵和控制系统，自动控制热媒液的流动和温度。

这个系统不仅能够为家庭提供稳定的供暖，还显著减少了对传统能源的依赖。

2. 商业建筑供暖系统实例太阳能供暖系统的应用不仅仅局限于家庭环境，也适用于商业建筑的供暖需求。
