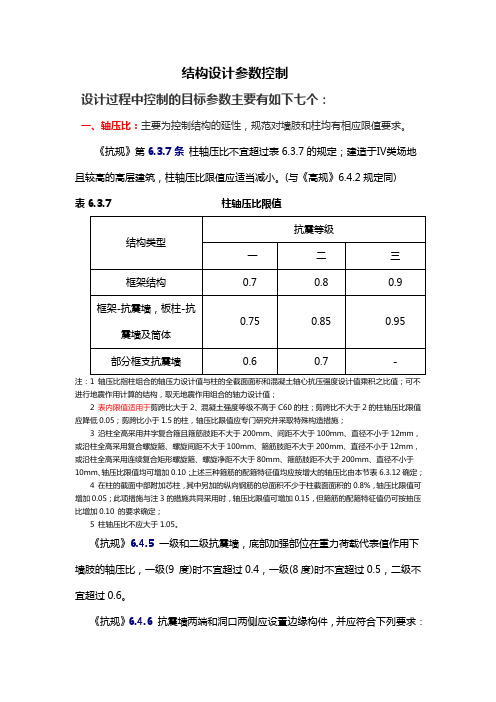

结构设计参数控制设计过程中控制的目标参数主要有如下七个：一、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求。
《抗规》第6.3.7条柱轴压比不宜超过表6.3.7的规定；建造于Ⅳ类场地且较高的高层建筑，柱轴压比限值应适当减小。
(与《高规》6.4.2规定同)表注：1 轴压比指柱组合的轴压力设计值与柱的全截面面积和混凝土轴心抗压强度设计值乘积之比值；可不进行地震作用计算的结构，取无地震作用组合的轴力设计值；2 表内限值适用于剪跨比大于2、混凝土强度等级不高于C60的柱；剪跨比不大于2的柱轴压比限值应降低0.05；剪跨比小于1.5的柱，轴压比限值应专门研究并采取特殊构造措施；3 沿柱全高采用井字复合箍且箍筋肢距不大于200mm、间距不大于100mm、直径不小于12mm，或沿柱全高采用复合螺旋箍、螺旋间距不大于100mm、箍筋肢距不大于200mm、直径不小于12mm，或沿柱全高采用连续复合矩形螺旋箍、螺旋净距不大于80mm、箍筋肢距不大于200mm、直径不小于10mm、轴压比限值均可增加0.10；上述三种箍筋的配箍特征值均应按增大的轴压比由本节表6.3.12确定；4 在柱的截面中部附加芯柱，其中另加的纵向钢筋的总面积不少于柱截面面积的0.8%，轴压比限值可增加0.05；此项措施与注3的措施共同采用时，轴压比限值可增加0.15，但箍筋的配箍特征值仍可按抽压比增加0.10 的要求确定；5 柱轴压比不应大于1.05。
《抗规》6.4.5 一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级(9 度)时不宜超过0.4，一级(8度)时不宜超过0.5，二级不宜超过0.6。
《抗规》6.4.6抗震墙两端和洞口两侧应设置边缘构件，并应符合下列要求：1 抗震墙结构，一、二级抗震墙底部加强部位及相邻的上一层应按本章第6.4.7条设置约束边缘构件，但墙肢底截面在重力荷载代表值作用下的轴压比小于表6.4.6的规定值时可按本章第6.4.8条设置构造边缘构件。
结构设计说明一、工程概况。
二、设计依据1、抗震设防烈度为8度，场地类别暂定为Ⅱ类，设计地震分组为第三组，设计基本地震加速度值为0.20g，特征周期 0.65 s；抗震设防分类为丙类。
2、本工程的设计基准期为50年，结构的设计使用年限为 50 年。
3、基本风压值为 0.45kN/m2（n=50）；基本雪压值为 0.15kN/m2（n=50）。
三、荷载取值1、基本风压本工程基本风压按50年一遇取值，其基本风压值为0.45kN/m2，承载力计算为0.45kN/ m2，场地粗糙度类别为B类。
2、地震作用抗震设防烈度为8度，暂定Ⅱ类场地，设计地震分组为第三组，设计基本地震加速度值为 0.20 g，特征周期 0.65 s；抗震设防分类为丙类；3、主要楼面活荷载标准值：公寓：房间：2.0kN/ m2卫生间：2.5 kN/m2（带浴缸：4.0）阳台：2.5 kN/m2客厅：2.0kN/ m2餐厅：2.0kN/ m2电梯前室：3.5kN/ m2楼梯过道：3.5kN/ m2楼梯：3.5kN/ m2电梯机房：7.0kN/ m2厨房：2.0kN/ m2设备机房：7.0kN/ m2展示区及商业设施：展览厅：3.5 kN/m2商业：5.0 kN/m2餐厅：2.5 kN/m2卫生间：2.5 kN/m2楼梯：7.0 kN/m2设备机房：10.0kN/ m2车道：4.0 kN/m2消防车道：20.0kN/m2或35.0kN/m2（按规范及实际工程情况调整）发电机房、变配电房：10.0 kN/m2通风机房、排烟机房：7.0 kN/m2水泵房：10.0 kN/m2电梯机房： 7.0 kN/m2消防疏散楼梯：3.5 kN/m2有固定座位的看台：3.0 kN/m2无固定座位的看台：3.0 kN/m2露台：3.5 kN/m2上人屋面：2.0 kN/m2非上人屋面：0.5 kN/m2四、主要设计标准、规范及规程《高层建筑混凝土结构技术规程》JGJ3－2010《建筑抗震设计规范》GB50011－2010《建筑结构荷载规范》GB50009－2012《混凝土结构设计规范》GB50010－2010《建筑工程抗震设防分类标准》GB50223－2008《建筑结构可靠度设计统一标准》GB50068－2001《建筑地基基础设计规范》GB50007－2011《建筑桩基技术规范》JGJ94－2008《混凝土结构耐久性设计规范》GB/T 50476-2008《钢结构设计规范》GB50017－2003《地下工程防水技术规范》GB50108－2008《高层民用建筑设计防火规范》GB50045－95（2005年版）《钢筋焊接及验收规程》JGJ18－2003《钢筋机械连接通用技术规程》JGJ107－2010《型钢混凝土组合结构技术规范》JGJ138-2001《建筑工程设计文件编制深度规定》(2008年版) 建质[2008]216号《全国民用建筑工程设计技术措施·结构篇》2009年版《高层建筑混凝土结构技术规程》DBJ15-92-2013《建筑地基基础设计规范》 DBJ15-31-2003五、本项目的结构类型本工程中各建筑均采用混凝土结构形式。
结构设计常用数据在结构设计领域中，有许多常用的数据和参数，这些数据和参数在设计过程中起着至关重要的作用。
本文将介绍一些结构设计中常用的数据和其含义，以帮助读者更好地理解结构设计工作。
1. 设计荷载设计荷载是指在结构设计过程中需要考虑的所有荷载，包括静态荷载、动态荷载、气候荷载等。
常见的设计荷载有自重荷载、活载、风荷载、地震荷载等。
设计荷载的合理确定对结构的安全性和经济性非常重要。
2. 结构材料结构材料是指用于构建结构的材料，包括钢材、混凝土、木材等。
不同材料具有不同的力学性能和耐久性能，在设计过程中需要选择合适的材料以满足设计要求。
3. 截面尺寸截面尺寸是指结构截面的几何尺寸，包括高度、宽度、厚度等。
截面尺寸的选择与结构的承载能力和稳定性密切相关，在设计过程中需要通过计算和试错确定合适的截面尺寸。
4. 跨径跨径是指结构的横向距离，例如桥梁的主跨、楼板的跨度等。
不同跨度的结构会受到不同的荷载和力学效应影响，跨径的合理选择对结构的安全性和经济性至关重要。
5. 支座类型支座类型是指结构与基础之间的连接方式，常见的支座类型有固定支座、铰支座、滑动支座等。
不同支座类型对结构的受力、变形和稳定性有着不同的影响，支座的选择应根据具体情况进行。
6. 屈曲长度屈曲长度是指结构在受压状态下发生屈曲时的长度，也称为临界长度。
屈曲长度的大小与结构的截面形状、材料性能等因素相关，屈曲长度的控制是保证结构稳定性的重要措施之一。
7. 结构间距结构间距是指相邻结构之间的距离，例如柱子之间的间距、梁与柱之间的距离等。
合理的结构间距可以保证结构的正常使用和维护，避免发生碰撞和干扰。
8. 剪切跨径比剪切跨径比是指结构受剪时，剪力作用点距离梁端的距离与梁的跨度之比。
剪切跨径比的大小对梁的剪切性能有重要影响，剪切跨径比的确定需要考虑材料的剪切强度和结构的抗剪能力。
9. 设计系数设计系数是结构设计中用于考虑不确定性和安全性的参数，常见有荷载系数、材料系数、部件系数等。
结构设计中的几个参数比1.轴压比目的：控制构件保持一定延性。
保证柱（墙）的塑性变形能力和保证结构的抗倒塌能力。
要求：详见规范（抗规柱 6.3.6 、墙 6.4.5和混规柱11.4.16、墙11.7.16&17 ），限制各等级的剪力墙和框架（支）柱轴压比；注意：剪力墙的轴压比对应的荷载为重力荷载代表值的设计值；框架（支）柱轴压比对应的荷载为含水平荷载的工况组合，多为地震工况组合。
调节方法：1）程序调整： SATWE 程序不能实现。
2）人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2.扭转周期比目的：周期比侧重控制的是侧向刚度与扭转刚度之间的一种相对关系，而非其绝对大小，它的目的是使抗侧力构件的平面布置更有效、更合理，使结构不致于出现过大（相对于侧移）的扭转效应。
一句话，周期比控制不是在要求结构足够结实，而是在要求结构承载布局的合理性要求：规范规定（高规 3.4.5）：结构扭转为主的第一周期 Tt 与平动为主的第一周期 T1 之比，A 级高度高层建筑不应大于 0.9 ；B 级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85振型判别方法：振型方向因子来判断，因子以50%作为分界。
注意：全国超限建筑抗震设防中，对周期比比值不足不是一项超限，广东抗震审查技术要求中无该条规定。
调节方法：一般只能通过调整平面布置来改善这一状况，这种改变一般是整体性的，局部的小调整往往收效甚微。
周期比不满足要求说明结构的扭转刚度相对于侧移刚度较小，总的调整原则是加强结构外圈刚度，削弱结构内筒刚度。
3.有效质量参与系数目的：保证考虑充足的地震作用。
要求：详见规范（抗规 5.2.2 条文及高规 5.1.13）计算振型数应使各振型参与质量之和不小于总质量的90%。
调节方法：增加计算参与的振型数量。
4.刚重比目的：确定在水平荷载下，结构二阶效应不致过大，而引起稳定问题。
要求：详见规范（高规 5.4）重力二阶效应及结构稳定注意：此处重力为重力荷载设计值，取 1.2 恒+1.4 活。
结构设计常用数据结构设计常用数据1. 引言结构设计是指按照一定的规范和要求，对各种建筑和工程结构进行合理设计的过程。
在结构设计过程中，需要使用许多常用数据来进行计算和分析。
本文将介绍一些在结构设计中常用的数据。
2. 材料力学性能数据2.1 强度指标- 抗拉强度（Tensile strength）: 材料在拉伸过程中能够抵抗外力而不发生断裂的最大应力。
- 屈服强度（Yield strength）: 材料开始发生塑性变形时所能承受的最大应力。
- 剪切强度（Shear strength）: 材料在受到切割力时可以抵抗剪断发生的最大应力。
- 抗压强度（Compressive strength）: 材料在受压状态下能够承受的最大应力。
2.2 强度设计值强度设计值是指在建筑和工程结构设计中所能使用的材料强度的一种安全系数处理表达式。
常见的强度设计值有塑性抗力设计值、单调分力设计值等。
3. 结构荷载数据3.1 自重自重是指建筑物本身的重量。
在结构设计中，自重常用于计算结构的强度和稳定性。
3.2 活载活载是指在建筑物使用过程中可变的加载，如人员、家具、设备等产生的荷载。
在结构设计中，活载常用于计算结构的变形和挠度。
3.3 风荷载风荷载是指风对建筑物表面的作用力。
在结构设计中，风荷载常用于计算结构的稳定性和振动。
3.4 地震荷载地震荷载是指地震引起的地面运动对建筑物的作用力。
在结构设计中，地震荷载常用于计算结构的抗震性能。
4. 结构几何数据4.1 长度长度是指建筑物在各个方向上的线性尺寸。
在结构设计中，长度常用于计算结构的变形和位移。
4.2 面积面积是指建筑物平面尺寸的大小。
在结构设计中，面积常用于计算结构的荷载分布和应力分布。
4.3 体积体积是指建筑物在三维空间中所占的空间大小。
在结构设计中，体积常用于计算结构的质量和惯性矩。
5. 结构断面数据5.1 面积断面的面积是指断面平面内的面积大小。
在结构设计中，面积常用于计算结构的承载能力。
建筑结构设计七个重要参数建筑结构设计是建筑工程中至关重要的环节，它关乎到建筑的稳固性、经济性和安全性。
在进行建筑结构设计时，需要考虑七个重要参数，这些参数对于建筑结构的设计和建设起着至关重要的作用。
下面将详细介绍这七个重要参数。
参数一：荷载荷载是指对建筑结构施加的外力和外载荷。
外力包括自重、活载（人员、设备等）、风载、地震载、温度变化引起的荷载等。
荷载是建筑结构设计的基础，合理估计和分析荷载有助于确保结构的稳定性和安全性。
参数二：强度强度是指结构材料所能承受的最大外力或应力。
在建筑结构设计中，需要考虑材料的强度和抗力，以确保结构的安全性。
强度设计要充分考虑结构的各种不利因素，如荷载类型、弯曲、剪切、压缩等，并根据设计规范进行相应的计算和分析。
参数三：刚度刚度是指结构抵抗外力变形的能力。
在建筑结构设计中，需要考虑结构的刚度，以确保结构在受力后能够保持稳定。
刚度设计要充分考虑结构的几何形状、材料的性质，以及结构的连接方式，采用合适的刚度设计有助于提高结构的稳定性和整体性。
参数四：稳定性稳定性是指建筑结构在受到外力作用后仍能保持平衡和稳定的能力。
在建筑结构设计中，需要考虑结构的整体稳定性，以确保结构不会发生失稳和倒塌。
稳定性设计要充分考虑结构的几何形状、重心位置、支座条件等因素，采用合适的稳定性设计有助于提高结构的抗风、抗震能力。
参数五：耐久性耐久性是指建筑结构能够在长期使用条件下保持强度、刚度和稳定性的能力。
在建筑结构设计中，需要考虑结构的耐久性，以确保结构能够长期使用而不会出现损坏和退化。
耐久性设计要充分考虑结构材料的性质、外界环境的影响，采用合适的防护措施有助于延长结构的使用寿命。
参数六：经济性经济性是指在保证结构安全、稳定和耐久的前提下，以最少的材料和成本达到设计要求。
在建筑结构设计中，需要考虑结构的经济性，以确保在有限的资源条件下实现设计目标。
经济性设计要充分考虑结构的材料选择、结构形式和施工工艺，采用合适的经济性设计有助于减少成本和资源消耗。
1、轴压比轴压比主要是控制结构的延性，具体要求见抗规6.3.6和6.4.5，高规6.4.2和7.2.14。
轴压比过大则结构的延性要求无法保证，此时应加大截面面积或提高混凝土强度；轴压比过小，则结构的经济性不好，此时应减小截面面积。
轴压比不满足时的调整方法：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
02周期比周期比控制的是结构侧向刚度与扭转刚度之间的相对关系，它的目的是使抗侧力构件的平面布置更合理，使结构不致于出现过大的扭转效应。
一句话，周期比不是要求结构足够结实，而是要求结构承载布置合理，具体要求见高规4.3.5。
刚度越大，周期越小。
抗侧力构件对结构扭转刚度的贡献与其距结构刚心的距离成正比，意思是结构外围的抗侧力构件对结构的扭转刚度贡献最大。
结构的第一、第二振型宜为平动，扭转周期宜出现在第三振型及以后。
当第一振型为扭转时：说明结构的扭转刚度相对于其两个主轴的侧移刚度过小，此时应沿两个主轴适当加强结构外围的刚度，或沿两个主轴适当削弱结构内部的刚度。
当第二振型为扭转时：说明结构沿两个主轴的侧移刚度相差较大，结构的扭转刚度相对于其中一主轴（第一振型转角方向）的侧移刚度是合理的，但对于另一主轴（第三振型转角方向）的侧移刚度过小，此时应适当削弱结构内部沿第三振型转角方向的刚度或适当加强结构外围（主要是沿第一振型转角方向）的刚度。
周期比不满足时的调整方法：通过人工调整改变结构布置，提高结构的抗扭刚度；总的调整原则是加强结构外围墙、柱或梁的刚度，适当削弱结构中间墙、柱的刚度；利用结构刚度与周期的反比关系，合理布置抗侧力构件，加强需要减小周期方向（包括平动方向和扭转方向）的刚度，或削弱需要增大周期方向的刚度。
03、位移比/位移角位移比是指采用刚性楼板假定下，端部最大位移（层间位移）与两端位移（层间位移）平均值的比，位移比的大小反映了结构的扭转效应，同周期比的概念一样都是为了控制建筑的扭转效应提出的控制参数。
控制指标：1.刚度比1)控制参数——0.72)规范出处——《抗规》3.4.3条表3.4.3-2侧向刚度不规则：该层的侧向刚度小于相邻上一层的70%，或小于其上相邻三个楼层侧向刚度平均值的80%；除顶层或出屋面小建筑外，局部收紧的水平向尺寸大于相邻下一层的25%《高规》3.5.2条1对框架结构，楼层与其相邻上层的侧向刚度比γ1可按式（3.5.2-1）计算，且本层与相邻上层的比值不宜小于0.7，与相邻上部三层刚度平均值的比值不宜小于0.8；2 对框架-剪力墙、板柱-剪力墙结构、剪力墙结构、框架-核心筒结构、筒中筒结构、楼层与其相邻上层的侧向刚度比γ2可按式（3.5.2-2）计算，且本层与相邻上层的比值不宜小于0.9；当本层层高大于相邻上层层高的1.5倍时，该比值不宜小于1.1；对结构底部千古层，该比值不宜小于1.52.刚重比1)控制参数——仅在《高规》中有此规定，《钢规》、《抗规》以及《高钢规》中没有刚重比限值的直接要求。
2)规范出处——《高规》5.4.1条当高层建筑结构满足下列规定时（剪力墙结构、框架-剪力墙结构、板柱剪力墙结构、筒体结构刚重比大于2.7；框架结构刚重比大于20），弹性计算分析时可不考虑重力二阶效应的不利影响；《高规》5.4.4条高层建筑结构的中体稳定性应符合下列规定：1剪力墙结构、框架-剪力墙结构、筒体结构应满足刚重比不小于1.4；2 框架结构应符合刚重比不小于103.受剪承载力之比1)控制参数——A级不宜小于0.8，不应小于0.65；B级不应小于0.752)规范出处——《抗规》3.4.3条表3.4.3-2楼层承载力突变：抗侧力结构的层间受剪承载力小于相邻上一楼层的80%；3.4.4-2-3）楼层承载力突变时，薄弱层抗侧力结构的受剪承载力不应小于相邻上一楼层的65%《高规》3.5.3条A级高度高层建筑的楼层抗侧力结构的层间受剪承载力不宜小于其相邻上一层受剪承载力的80%，不应小于其相邻上一层受剪承载力的65%；B级高度高层建筑的楼层抗侧力结构的层间受剪承载力不应小于其相邻上一层受剪承载力的75%4.周期比1)控制参数——A级0.92)计算要求——刚性楼板假定3)规范出处——《高规》3.4.5结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.95.剪重比1)控制参数——楼层最小地震剪力系数值2)规范出处——《抗规》5.2.5抗震验算时，结构任一楼层的水平地震力应符合要求；《高规》4.3.12多遇地震水平地震作用计算时，结构各楼层对应于地震作用标准值的剪力应符合要求；6.有效质量系数1)控制参数——90%2)规范出处——《高规》的5.1.13-2条要求B级高度的建筑和复杂的高层建筑“抗震计算时，宜考虑平扭藕连计算结构的扭转效应，振型数不应小于15，对多塔楼结构的振型数不应少于塔数的9倍，且计算振型数应使振型参与质量不少于总质量的90%《抗规》5.2.2条文说明振型个数一半可以取振型参与质量达到总质量90%所需的振型数7.位移角1)控制参数——框架结构1/550；剪力墙结构1/8002)计算要求——刚性楼板假定、不考虑偶然偏心，不考虑双向地震3)规范出处——《抗规》5.5.1表5.5.1所列各类结构应进行多遇地震作用下的抗震变形验算。
1、轴压比轴压比主要是控制结构的延性，具体要求见抗规6.3.6和6.4.5，高规6.4.2和7.2.14。
轴压比过大则结构的延性要求无法保证，此时应加大截面面积或提高混凝土强度；轴压比过小，则结构的经济性不好，此时应减小截面面积。
轴压比不满足时的调整方法：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
02周期比周期比控制的是结构侧向刚度与扭转刚度之间的相对关系，它的目的是使抗侧力构件的平面布置更合理，使结构不致于出现过大的扭转效应。
一句话，周期比不是要求结构足够结实，而是要求结构承载布置合理，具体要求见高规4.3.5。
刚度越大，周期越小。
抗侧力构件对结构扭转刚度的贡献与其距结构刚心的距离成正比，意思是结构外围的抗侧力构件对结构的扭转刚度贡献最大。
结构的第一、第二振型宜为平动，扭转周期宜出现在第三振型及以后。
当第一振型为扭转时：说明结构的扭转刚度相对于其两个主轴的侧移刚度过小，此时应沿两个主轴适当加强结构外围的刚度，或沿两个主轴适当削弱结构内部的刚度。
当第二振型为扭转时：说明结构沿两个主轴的侧移刚度相差较大，结构的扭转刚度相对于其中一主轴（第一振型转角方向）的侧移刚度是合理的，但对于另一主轴（第三振型转角方向）的侧移刚度过小，此时应适当削弱结构内部沿第三振型转角方向的刚度或适当加强结构外围（主要是沿第一振型转角方向）的刚度。
周期比不满足时的调整方法：通过人工调整改变结构布置，提高结构的抗扭刚度；总的调整原则是加强结构外围墙、柱或梁的刚度，适当削弱结构中间墙、柱的刚度；利用结构刚度与周期的反比关系，合理布置抗侧力构件，加强需要减小周期方向（包括平动方向和扭转方向）的刚度，或削弱需要增大周期方向的刚度。
03、位移比/位移角位移比是指采用刚性楼板假定下，端部最大位移（层间位移）与两端位移（层间位移）平均值的比，位移比的大小反映了结构的扭转效应，同周期比的概念一样都是为了控制建筑的扭转效应提出的控制参数。
设计院结构设计数据结构专业技术统一口径1、采用规范及选用图集（1）建筑结构荷载规范GB50009-2001；（2）建筑抗震设计规范GB50011-2001；（3）混凝土结构设计规范GB50010-2002；（4）高层建筑混凝土结构技术规程JGJ3-2002；（5）建筑地基基础设计规范GB50007-2002；（6）建筑桩基技术规范JGJ94-94；（7）《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇砼框架、剪力墙、框剪、框支剪力墙结构03G101-1；现浇砼板式楼梯03G101-2）。
（8）框架轻质填充墙构造图集（西南G701（一）（二）（三））；（9）钢筋砼过梁（西南G301（一）（二））。
2、荷载（1）恒载a、楼面板：80厚板（用于卫生间）（3.5KN/m2）；100厚板（4.0KN/m2）；120（4.5KN/m2）；转换层板厚180（6KN/m2）(不包括回填层)。
屋面板：120厚板（7.0KN/m2），130厚板（8.0KN/m2）；地下室顶板：板厚150（6.0KN/m2）。
b、卫生间板：8.0KN/m2(包括回填层)。
（2）活载a、住宅客厅、卧室、书房、餐厅、过道等：2.0KN/m2b、公共楼梯、消防疏散楼梯、住宅楼梯：3.5KN/m2c、厨房、卫生间：2.5KN/m2d、阳台：2.5KN/m2e、露台：3.5KN/m2f、上人屋面：2.0KN/m2，不上人屋面：0.5KN/m2g、花园：5.0KN/m2h、消防控制室：7.0KN/m2i、电梯机房：7.0KN/m2j、发电机房：10.0KN/m2k、车库：4.0KN/m2l、消防车道：20.0KN/m2（当有1.2~1.5米覆土时，消防荷载取8KN/M2）m、商场：3.5KN/m2n、公共卫生间：2.5KN/m2（3）基本风压：高度小于60米，为0.4KN/m2；高度大于60米，0.45KN/m2 ；地面粗糙度类别：C 类（市区内）（4）填充墙体：200厚墙7.3KN/m2，100厚墙5.5KN/m2，阳台3KN/m23、抗震设防类别及抗震等级丙类建筑，6度设防。
结构安全等级二级。
基础设计安全等级：应根据建筑层数及地质情况待定。
抗震等级：剪力墙结构，高度小于80米，为四级；高度大于80米，为三级。
框支剪力墙结构，框支框架为二级。
底部加强部位剪力墙，高度小于80米，为三级；高度大于80米，为二级。
非底部加强部位剪力墙，高度小于80米，为四级；高度大于80米，为三级。
车库剪力墙抗震等级为四级。
4、材料（1）钢筋 HPB235=210N/mm2，HRB335=300N/mm2，HRB400=360N/mm2（仅用于车库）（2）混凝土a、剪力墙结构墙、柱砼：33层高度的住宅：基础顶面～18.000，剪力墙、柱C50~C5518.000～51.000，剪力墙、柱C40~C4551.000～屋面，剪力墙、柱C3019层高度的住宅：基础顶面～12.000，剪力墙、柱C40~C4512.000～屋面，剪力墙、柱C30梁、板为C30b、框支剪力墙结构33层高度的住宅：基础顶面～转换层以上二层，剪力墙、柱C50~C55转换层以上二层～51.000，剪力墙、柱C40~C5051.000～屋面，剪力墙、柱C3019层高度的住宅：基础顶面～转换层以上二层，剪力墙、柱C40~C5012.000～屋面，剪力墙、柱C30梁、板为C30c、地下车库梁、板、柱均为C30地下室墙体：C30、S8，防止和减少砼的干缩裂缝，采用高性能砼膨胀剂ZY（3）填充墙体详建筑5、构件尺寸（1）柱、剪力墙框架柱轴压比：0.75~0.8；剪力墙及短肢剪力墙轴压比控制在0.6～0.7。
（2）梁一般梁：住宅外边梁统一为200×500，阳台边梁200×500(降至阳台标高)，卫生间及厨房小梁为150×500及150×300，其余梁高按实际，最小梁为200×300，悬臂梁为200×600～400。
房间内尽量做到不露梁，若露梁须征得业主及建筑同意。
（3）板地下室顶板取150mm，双层双向配筋，最小配筋率0.25%。
屋面板取120～130，双层双向配筋，最小配筋率0.25%。
井筒板最小厚度120mm，过道板取120mm双向板板跨大于4200（包括），单向板大于3600（包括），板厚取120mm及以上，其余板厚取100mm。
厨房、阳台及露台下沉50mm，卫生间下沉420mm。
（4）地下室外墙：250～300厚钢筋砼墙，墙顶设暗梁（墙厚X450，配6），每隔≤30m设置一道1m宽的后浇带。
6、计算校核总信息部分参数统一：混凝土容重 27梁端负弯距调整系数 0.85连梁刚度折减系数 0.6梁设计弯距放大系数 1.0中梁刚度放大系数 1.5梁扭距折减系数 0.4（1）柱轴压比是否超限。
（2）结构平面布置应减少扭转的影响。
楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍。
（3）结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比不应大于0.9。
（4）周期按0.07---0.11N控制，N计算层数。
（5）位移：地震1/1000，风载：1/800。
（6）振形：近似光滑。
（7）计算软件：PKPM-SATWE。
7、大样及做法（1）楼板开洞尺寸小于1000，不需加梁。
（2）剪力墙开洞尺寸小于800，不需设暗柱。
（3）主次梁相交处，箍筋加密按总说明，不需画出表示，吊筋需在图上表明。
（4）编号：KLX（XA）框梁，次梁LX（X）、XLX悬梁，LLX（连梁），KZX（框柱），KZZX（框支柱），QX（剪力墙），DZQX（短肢墙）。
（5）制图按统一标准执行。
（6）节能方面同建筑专业8、统一采用的说明：（1）结构总说明（2）板配筋图说明（3）梁配筋图说明（4）基础说明（5）楼梯说明9、基础（1）桩：a、采用 <JGJ94-94>端承桩（轴力较大，柱网较密者除外）嵌岩深度1000b、桩大样图，基础说明（统一）c、桩配筋率：D≤1000mm，取0.3%D>1000mm（包括椭圆桩）取0.2%（2）独立基础：计算：a、地基承载力计算b、柱与基础受冲切承载力计算c、基础底板配筋计算（3）中筒基础：a、桩筏基础；筏板厚度400，配筋率＞0.15%b、筏板基础：33层 h=1500，配筋率＞0.15%19层 h=1000～1200 11层 h=800 7层 h=600（4）底板：a、填方区采用现浇底板，按计算配筋，板厚＞110mm，保护层20mm。
b、挖方区采用构造底板，h=100mm，配Ф8○a200双层双向。
（5）地梁：按拉梁计算，拉力取值为：0.05N（6）地下室外挡墙：h=250～300，按计算配筋通常配筋如下：墙高 H（m） 墙厚h（mm） 竖向筋 水平筋3.6 250 Ф10-100 Ф10-150 C303.9 250 Ф12-150 Ф10-150 C304.2 250 Ф12-125 Ф12-150 C304.5 300 Ф12-125 Ф12-150 C304.8 300 Ф12-110 Ф12-150 C305.1 300 Ф14-1205 Ф12-150 C3010、竖向构件：（1）剪力墙 轴压比：0.6～0.7a、尽量布置为一个方向肢长，一个方向肢短b、暗柱配筋：除计算配筋外，构造配筋如下：加 强 区 4Ф14+2Ф12 Ф8Ф100/200 拉筋Ф6.5○a200非加强区 6Ф12 Ф8Ф100/200 拉筋Ф6.5○a200c、墙分布筋：h=200 Ф8○a200h=250 Ф8○a150h=300 Ф10○a200（2）异形柱、短肢剪力墙a、轴压比：0.6～0.75b、配筋率：中柱0.6% 角柱0.8% 加密区最小体积配筋率，见《抗规》、《高规》。
11、板：（1）楼板 用冷轧带肋钢筋ФRh=100mm，最小配筋为ФR7○a190，分布钢筋Ф6○a190h=110mm，最小配筋为ФR7○a170，分布钢筋Ф6○a170h=120mm，最小配筋为ФR7○a160，分布钢筋Ф6○a160h=130mm，最小配筋为ФR7○a150，分布钢筋Ф6○a140h=140mm，最小配筋为ФR7○a140，分布钢筋Ф6○a130（2）屋面：最小板厚120，采用分离式配筋。
在板未配筋表面布置温度收缩钢筋，配筋率0.1%温度应力钢筋 h=120 Ф5○a160钢筋网片h=130 Ф5○a150钢筋网片h=140 Ф5○a140钢筋网片（3）有转角窗板，采用双层双向钢筋（防裂缝），并设置暗梁400×20012、梁：（1）框架梁：最小钢筋直径2Ф14，与剪力墙相交的梁，一排能放下的最大钢筋3Ф18。
（2）次梁采用架立钢筋2Ф1213、楼梯（见附图）14、注意事项：1）基础设计中一定要对照总平面图，清楚基础与环境的关系。
必要时应到现场踏勘。
2）不能忽略构架的结构布置，以免出现质量问题。
3）相邻建筑物不同人员设计时，要互相沟通，以免考虑不周。
4）在做结构设计时，也是检查建筑图的过程。
5）楼梯平台处净高一定要仔细核对。
6）当梁节点过多，应将PKPM梁配筋简图数字移开，以免出现配筋不够情况，造成安全隐患。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~某院总工设计要求一． 一般规定1、 设计说明应注明工程设计使用年限，安全等级，选用的建筑材 料，应注明规格、型号、性能等技术指标，其质量必须符合国家标准的要求。
2、 2003年签订合同的设计项目，一律采用与新规范配套的软件作计算分析，TBSA用6.0版，SATWE用2003.1及以后的版本。
3、 用新版本软件计算结果用钢量将会提高，我院规定用新版本软件计算梁、柱主筋，钢材优先采用HRB400。
一级柱箍筋优先采用HRB400.4、 风荷载取值，南京地区设计周期50年，w0＝0.40Kpa，设计周期100年w0＝0.45，对风荷载敏感的建筑以及60米以上的高层建筑按w0＝0.45取值。
5、 基本雪压，南京地区设计周期50年，取0.65Kpa，设计周期100年取0.75Kpa。
6、 对小塔楼的界定应慎重，当塔楼高度对房屋结构适宜高度有影响时，小塔楼应报院结构专业委员会确定。
7、 施工图涉及到钢网架、电梯及其它设备予留的孔洞、机坑、基础、予埋件等一定要写明：“有关尺寸在浇筑混凝土之前必须得到设备厂家签字认可方可施工。
”8、 砌体结构不允许设转角飘窗。
9、 钢结构工程设计必须注明：焊缝质量等级，耐火等级，除锈等级，及涂装要求。
