钢铁负荷曲线
钢铁负荷曲线表示钢铁生产过程中的电力负荷随时间变化的曲线。
钢铁生产是一个电力密集型行业,生产过程中需要大量的电力供应。
负荷曲线反映了钢铁生产对电力需求的波动情况。
钢铁负荷曲线通常呈现出以下特点:
1. 高峰期:钢铁生产具有季节性和周日性的特点,导致负荷曲线在一段时间内出现高峰期。
高峰期通常出现在季节性需求最强的时候,比如冬季或者夏季。
2. 波动性:钢铁生产过程中对电力的需求通常会出现波动情况。
这是由于生产设备的运转和工艺工序的变化所导致的。
3. 平谷谷:在高峰期和低谷期之间还存在一些平谷谷的情况。
这一般是由于生产计划的调整、停工维修和设备更换等因素导致的。
了解钢铁负荷曲线对于电力供应方面的规划和调度非常重要。
通过分析负荷曲线,电力供应商可以更好地预测和调整电力供应,以满足钢铁生产的需求,并保持供需平衡,提高电力供应的效率和稳定性。
同时,钢铁企业也可以根据负荷曲线合理安排生产计划,以降低能源成本和优化生产效率。

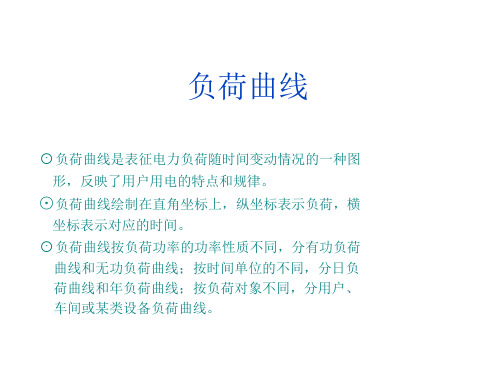

1、什么是负荷曲线,负荷曲线类型?负荷曲线是表征电力负荷随时间变动情况的一种图形,反映了用户用电的特点和规律,纵坐标表示负荷,横坐标表示对应时间。
负荷曲线按负荷的功率性质不同,分有功负荷曲线和无功负荷曲线;按时间单位的不同,分日负荷曲线和年负荷曲线;按负荷对象不同,分用户,车间或某类设备负荷曲线。
2、日负荷曲线的特点、年负荷曲线的特点?日负荷曲线特点:1.为方便计算,负荷曲线多绘成阶梯形。
2.其时间间隔取得越短,曲线越能反映负荷的实际变化情况。
3.日负荷曲线与横坐标所包围的面积代表全日所消耗的电能。
年负荷曲线特点:1.??3、什么是年最大负荷和年最大负荷利用小时、平均负荷和负荷系数1.年最大负荷Pmax:年最大负荷是指全年中负荷最大的工作班内30分钟平均功率的最大值。
2.年最大负荷利用小时Tmax:是指以年最大负荷Pmax持续运行一段时间后,消耗的电能恰好等于该电力负荷全年实际消耗的电能。
3.平均负荷Pav:是指电力负荷在一定时间内消耗的功率的平均值。
4.负荷系数:是指平均负荷与最大负荷的比值,分有功负荷系数和无功负荷系数。
4、设备容量Pe的定义及其确定的方法。
将经过换算至统一规定的工作制下的“额定功率Pn”称为设备容量,用Pe表示确定方法;1.长期工作制和短时工作制用电设备的设备容量就是该设备的铭牌额定功率。
2.反复短时工作制的用电设备的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下的功率。
3.照明设备:不用镇流器的设备容量就是额定功率;用镇流器的Pe=Kbl*Pn (Kbl为镇流器的功率损耗系数)。
5、什么是计算负荷?导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时其产生的最高温升相等,该等效负荷就称为计算负荷。
6、计算负荷的实用计算方法有哪些?各自适用的范围。
重点掌握需要系数法。
1.故算法:在做设计任务书或初步设计阶段,尤其当需要进行方案比较缺乏准确的用电负荷资料时,按估算法计算较为方便。
持续负荷曲线【原创版】目录1.负荷曲线的概念和分类2.负荷曲线的作用和应用3.负荷曲线的绘制方法和形式4.负荷曲线的优化和控制5.负荷曲线的未来发展方向正文一、负荷曲线的概念和分类负荷曲线,是指在特定的时间范围内,电力系统或设备的负荷变化情况所形成的曲线。
根据负荷的功率性质不同,负荷曲线可以分为有功负荷曲线和无功负荷曲线;按时间单位的不同,可以分为日负荷曲线和年负荷曲线;按负荷对象不同,可以分为全厂的、车间的或某类设备的负荷曲线;按绘制方式不同,可以分为依点连成的负荷曲线和阶梯形负荷曲线。
二、负荷曲线的作用和应用负荷曲线在电力系统的运行和管理中具有重要的作用。
首先,负荷曲线可以用于预测电力系统的负荷需求,为电力调度提供依据,以确保电力供应的稳定性和经济性。
其次,负荷曲线可以用于分析电力系统的运行状况,发现潜在的问题和隐患,为电力系统的优化和改进提供参考。
最后,负荷曲线还可以用于评估电力系统的能源消耗和环境影响,为节能减排和环保工作提供支持。
三、负荷曲线的绘制方法和形式负荷曲线的绘制通常基于历史数据和实时监测数据。
首先,根据负荷的功率性质和时间单位,选择合适的坐标系和刻度范围。
然后,将负荷数据按照时间顺序连接成曲线,可以采用依点连成的方式或者阶梯形方式。
最后,对负荷曲线进行平滑处理,以消除数据噪声和异常波动,提高负荷曲线的准确性和可读性。
四、负荷曲线的优化和控制负荷曲线的优化和控制是电力系统运行和管理的重要任务。
通过优化负荷曲线,可以提高电力系统的运行效率和经济性,降低能源消耗和环境影响。
通过控制负荷曲线,可以实现电力系统的稳定运行和优质服务,确保电力供应的可靠性和安全性。
五、负荷曲线的未来发展方向随着电力系统的发展和技术的进步,负荷曲线将面临新的发展机遇和挑战。
未来,负荷曲线将更加精细化和智能化,以适应电力系统的多元化和个性化需求。
负荷曲线与用电量的关系
负荷曲线与用电量之间存在密切关系。
负荷曲线是指电力系统在特定时间段内的负荷变化情况的图形表示,通常以时间为横轴,用电量为纵轴。
用电量则是指单位时间内消耗的电能量。
负荷曲线与用电量的关系可以从两个角度来理解:
1. 用电量决定负荷曲线的形态:负荷曲线的形态主要受到当地用电量的影响。
当用户用电量大时,负荷曲线会相应地上升;而用电量小的时候,负荷曲线则会下降。
因此,负荷曲线的高峰和低谷可以反映用户用电量的变化情况。
2. 负荷曲线反映用电量的分布:通过观察负荷曲线,可以了解到单位时间内的用电量分布情况。
例如,负荷曲线的高峰表明某个时间段内用电量较大,可能是由于用户集中用电或特定行业用电需求增加引起的。
这种分布情况可以帮助电力系统运营者进行负荷调度和资源规划,以满足用户需求和确保电力系统的稳定运行。
总之,负荷曲线与用电量之间存在一种相互依赖的关系。
负荷曲线可以反映出用电量的变化趋势和分布情况,而用电量的变化也会对负荷曲线产生影响。
这种关系对电力系统运行和能源管理非常重要。
负荷曲线1.负荷曲线的绘制负荷曲线是表征电力负荷随时间变动情况的一种图形,可以直观地反映用户用电的特点和规律。
负荷曲线绘制在直角坐标上,纵坐标表示负荷大小〔有功功率、无功功率〕,横坐标表示对应的时间。
负荷曲线按负荷的功率性质不同,分为有功负荷曲线和无功负荷曲线;按时间单位的不同,分为日负荷曲线和年负荷曲线;按负荷对象不同,分为全厂的、车间的或某类设备的负荷曲线;按绘制方式不同,可分为依点连成的负荷曲线和阶梯形负荷曲线。
〔1〕日有功负荷曲线。
代表负荷在一昼夜间(0~24h)变化情况,如图2-1-1所示。
图2-1-1 日有功负荷曲线〔a〕折线形负荷曲线 (b)阶梯形负荷曲线日有功负荷曲线可用测量的方法绘制。
绘制的方法是:通过接在供电线路上的有功功率表,每隔一定的时间间隔〔一般为半小时〕将仪表读数的平均值记录下来;这些点连成折线形状的是折线形,如图2-1-1〔a〕所示;连成阶梯状的是阶梯形,如图2-1-1〔b〕所示。
为计算方便,负荷曲线多绘成阶梯形。
其时间间隔取得愈短,曲线愈能反映负荷的实际变化情况。
日负荷曲线与横坐标所包围的面积代表全日所消耗的电能。
〔2〕年负荷曲线。
反映负荷全年(8760h)变动情况,如图2-1-2所示。
图2-1-2 年持续负荷曲线〔a〕夏季日负荷曲线 (b)冬季日负荷曲线〔c〕年持续负荷曲线年负荷曲线又分为年运行负荷曲线和年持续负荷曲线。
年运行负荷曲线可根据全年日负荷曲线间接制成:年持续负荷曲线的绘制,要借助一年中有代表性的冬季日负荷曲线和夏季日负荷曲线。
通常用年持续负荷曲线来表示年负荷曲线,绘制方法如图2-1-2所示。
其中夏季和冬季在全年中占的天数视地理位置和气温情况而定。
一般在北方,近似认为冬季200天,夏季165天;在南方,近似认为冬季165天,夏季200天。
图2-2是南方某厂的年负荷曲线,图中P1在年负荷曲线上所占的时间计算为T l=200t1+165t2。
2.与负荷曲线有关的参数从负荷曲线上可求得以下一些参数。
负荷曲线与计算负荷
负荷曲线
电力负荷随时间变化的曲线。
反映用电过程用电高峰和低谷。
日负荷曲线、月负荷曲线、年负荷曲线
年负荷曲线
两种:年负荷持续时间曲线
运行年负荷曲线
年最大负荷
年负荷曲线中最大负荷。
即全年30分钟平均最大负荷Pmax。
年最大负荷利用小时Tmax
年最大负荷持续运行T所消耗的电能,恰等于全年实际消耗电能。
T 称为年最大负荷利用小时。
平均负荷:肯定时间t内平均消耗的功率。
负荷系数:平均负荷与最大负荷的比值。
需用系数:
利用系数:
计算负荷
依据发热条件确定导体或设备的假想的负荷称为计算负荷。
(即持续30分钟的负荷,可使导体达到稳定温升)
负荷计算目的(为了正确的选择线路的导线截面、变压器的容量、开关电器、互感器等设备的额定参数。
继电爱护装置整定,运行方式的确定。
)
负荷计算内容
求计算负荷-----选择变压器、开关电器等
求尖峰电流-----校验电压波动和选择爱护电器
求一、二级负荷------确定备用电源或应急电源
求季节性负荷-----确定变压器台数和经济运行方式。
第二章工厂的电力负荷及其计算习题及答案2-1什么叫负荷曲线?有哪几种?与负荷曲线有关的物理量有哪些?答:负荷曲线是表征电力负荷随时间变动情况的一种图形,反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同,分有功负荷和无功负荷曲线;按时间单位的不同,分日负荷曲线和年负荷曲线;按负荷对象不同,分用户,车间或某类设备负荷曲线。
与负荷曲线有关的物理量有:年最大负荷和年最大负荷利用小时;平均负荷和负荷系数。
2-2年最大负荷Pmax——指全年中负荷最大的工作班内(为防偶然性,这样的工作班至少要在负荷最大的月份出现2~3次)30分钟平均功率的最大值,因此年最大负荷有时也称为30分钟最大负荷P30。
年最大负荷利用小时Tmax———指负荷以年最大负荷Pmax持续运行一段时间后,消耗的电能恰好等于该电力负荷全年实际消耗的电能,这段时间就是年最大负荷利用小时。
平均负荷Pav————平均负荷就是指电力负荷在一定时间内消耗的功节率的平均值。
负荷系数KL————负荷系数是指平均负荷与最大负荷的比值。
2-3.什么叫计算负荷?为什么计算负荷通常采用30min最大负荷?正确确定计算负荷有何意义?答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等,该等效负荷就称为计算负荷.导体通过电流达到稳定温升的时间大约为(3~4)t,t为发热时间常数.对中小截面的导体.其t约为10min左右,故截流倒替约经30min后达到稳定温升值.但是,由于较大截面的导体发热时间常数往往大于10min,30min还不能达到稳定温升.由此可见,计算负荷Pc实际上与30min最大负荷基本是相当的。
计算负荷是供电设计计算的基本依据.计算符合的确定是否合理,将直接影响到电气设备和导线电缆的选择是否合理.计算负荷不能定得太大,否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小,否则选择的电气设备和导线电缆将会长期处于过负荷运行,增加电能损耗,产生过热,导致绝缘体过早老化甚至烧毁.2-4. 各工作制用电设备的设备容量如何确定?答:长期工作制和短期工作制的设备容量就是该设备的铭牌额定功率,即Pe=PN反复短时工作制的设备容量是指某负荷持续率下的额定功率换算到统一的负荷持续率下的功率.2-5.需要系数的含义是什么?答:所有用电设备的计算负荷并不等于其设备容量,两者之间存在一个比值关系,因此需要引进需要系数的概念,即:Pc=KdPe.式中,Kd为需要系数; Pc为计算负荷; Pe为设备容量.形成该系数的原因有:用电设备的设备容量是指输出容量,它与输入容量之间有一个平均效率;用电设备不一定满负荷运行,因此引入符合系数Kl;用电设备本身及配电线路有功率损耗,所以引进一个线路平均效率;用电设备组的所有设备不一定同时运行,故引入一个同时系数,2-6确定计算负荷的估算法.需要系数法和二项式法各有什么特点?各适合哪些场合?答:估算法实为指标法,其特点是进行方案比较时很方便,适用于做任务书或初步设计阶段。
1、什么是负荷曲线,负荷曲线类型?
负荷曲线是表征电力负荷随时间变动情况的一种图形,反映了用户用电的特点和规律,纵坐标表示负荷,横坐标表示对应时间。
负荷曲线按负荷的功率性质不同,分有功负荷曲线和无功负荷曲线;按时间单位的不同,分日负荷曲线和年负荷曲线;按负荷对象不同,分用户,车间或某类设备负荷曲线。
2、日负荷曲线的特点、年负荷曲线的特点?
日负荷曲线特点:1.为方便计算,负荷曲线多绘成阶梯形。
2.其时间间隔取得越短,曲线越能反映负荷的实际变化情况。
3.日负荷曲线与横坐标所包围的面积代表全日所消耗的电能。
年负荷曲线特点:1.??
3、什么是年最大负荷和年最大负荷利用小时、平均负荷和负荷系数
1.年最大负荷Pmax:年最大负荷是指全年中负荷最大的工作班内30分钟平均功率的最大值。
2.年最大负荷利用小时Tmax:是指以年最大负荷Pmax持续运行一段时间后,消耗的电能恰好等于该电力负荷全年实际消耗的电能。
3.平均负荷Pav:是指电力负荷在一定时间内消耗的功率的平均值。
4.负荷系数:是指平均负荷与最大负荷的比值,分有功负荷系数和无功负荷系数。
4、设备容量Pe的定义及其确定的方法。
将经过换算至统一规定的工作制下的“额定功率Pn”称为设备容量,用Pe表示
确定方法;1.长期工作制和短时工作制用电设备的设备容量就是该设备的铭牌额定功率。
2.反复短时工作制的用电设备的设备容量是指某负荷持续率下的额定功率换算到统一的负荷
持续率下的功率。
3.照明设备:不用镇流器的设备容量就是额定功率;用镇流器的Pe=Kbl*Pn (Kbl为镇流器的功率损耗系数)。
5、什么是计算负荷?
导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷时其产生的最高温升相等,该等效负荷就称为计算负荷。
6、计算负荷的实用计算方法有哪些?各自适用的范围。
重点掌握需要系数法。
1.故算法:在做设计任务书或初步设计阶段,尤其当需要进行方案比较缺乏准确的用电负荷资料时,按估算法计算较为方便。
有单位产品耗电量法和负荷密度法。
2.需要系数法:在进行工程设计或施工设计时,需要对负荷做比较精确的计算,以便正确选择导体、电缆、开关电器和电气设备,计算方法有需要系数法。
利用系数法、二项式法。
7、需要系数的定义、计算公式
在所计算的范围内(如一条干线、一段母线或一台变压器),用电设备组的计算负荷并不等于其设备容量,两者之间存在一个比值关系,因此引进需要系数的概念,即Pc=Kd*Pe(Kd
为需要系数;Pc为计算负荷,Pe为设备容量)。
8、需要系数法的计算步骤。
9、对于二项式法,各计算公式的各参数的意义。
10、需要系数法与二项式法的比较
11、功率损耗和电能损耗:掌握线路损耗、变压器损耗的计算方法,了解电能损耗。
12、掌握如何根据逐级计算法确定用户总负荷。
13、什么是尖峰电流,计算尖峰电流的目的,了解尖峰电流的计算方法。
尖峰电流Ipk是指单台或多台用电设备持续1~2s的短时最大负荷电流。
计算尖峰电流的目的时选择熔断器,整定低压短路器和继电保护装置,计算电压波动及检验电动机自启动条件等。
单台:Ipk=Ist=Kst*In(Ist为用电设备启动电流;In为用电设备的额定电流;Kst为用电设备的启动电流)
多台:Ipk=Ic+(Ist-In)max(Ic为全部设备投入运行时线路的计算电流,(Ist-In)max为用电设备组启动电流与额定电流之差中的最大电流)
14、功率因数提高的意义,掌握提高功率因数的具体方法。
功率因数太低将会给供配电系统带来电能损耗增加,电压损失增大和供电设备利用率降低等不良影响。
提高自然功率因数:1.合理选择电动机的规格、型号。
2.防止电动机长时间空载运行。
3.保证电动机的检修质量。
4。
合理选择变压器的容量。
5.交流接触器的节电运行
人工补偿功率因数:1.并联电容器人工补偿。
2.同步电动机补偿。
3.动态无功功率补偿。
15、掌握无功功率补偿的计算
16、掌握电力电容器Δ形和Y形连接的特点。
采用Δ形接线时,任一电容器击穿短路时,将造成三相线路的两相短路,短路电流很大,有
可能引起电容器爆炸,这对高压电容器特别危险。
采用Y形连接时,在其中的一相电容器发生击穿短路时,其短路电流仅为正常工作电流的3
倍,运行相对比较安全
17、并联电容器的装设
1.高压集中补偿
2.低压集中补偿
3.单独就地补偿
18、补偿后用户的负荷和功率因数的计算。
