毕业设计--电子节能灯设计

led 节能灯毕业设计随着人们对环境保护意识的提高和能源消耗的增加，节能成为了一个重要的话题。

在这个背景下，LED节能灯作为一种新型照明产品，受到了广泛的关注和应用。

本文将讨论LED节能灯的设计和应用。

一、LED节能灯的原理和特点LED节能灯，即采用LED（Light Emitting Diode）作为光源的节能照明产品。

与传统的白炽灯和荧光灯相比，LED节能灯具有以下几个显著的特点。

首先，LED节能灯具有更高的能效。

传统的白炽灯和荧光灯在发光过程中会产生大量的热量，而LED节能灯则能够将电能直接转化为光能，减少能源的浪费。

其次，LED节能灯具有更长的使用寿命。

LED的寿命通常可以达到数万小时，远远超过传统照明产品的寿命。

这不仅减少了更换灯泡的频率，也减少了废旧灯泡对环境的污染。

此外，LED节能灯具有更好的色彩表现和可调光性。

传统的白炽灯和荧光灯在色彩还原和可调光性方面存在一定的局限性，而LED节能灯则可以根据需要调节色温和亮度，满足不同场景的需求。

二、LED节能灯的设计要点LED节能灯的设计是一个复杂而细致的过程，需要考虑多个因素。

首先，LED的光效和色温选择是设计的关键。

LED的光效表示单位电能转化为光能的效率，通常以流明/瓦（lm/W）来表示。

设计者需要根据实际需求选择合适的LED光效，以达到节能的目的。

同时，色温的选择也很重要，不同色温的光源适用于不同的场景，如暖白光适合居家环境，冷白光适合办公环境。

其次，散热设计是LED节能灯设计的重要环节。

由于LED发光过程中会产生一定的热量，如果不能及时散热，会影响LED的寿命和光效。

因此，设计者需要合理选择散热材料和散热结构，确保LED节能灯的稳定工作。

另外，LED节能灯的电源设计也需要考虑。

LED是直流光源，而市电是交流电源，因此需要将交流电转换为直流电供给LED。

设计者需要选择合适的电源转换器，并考虑功率因素和电源的稳定性。

三、LED节能灯的应用领域LED节能灯具有广泛的应用领域，涵盖了家庭、商业和公共场所等多个领域。

一．引言近年来，我国的电力能源显得十分吃紧，节约电能已经成为社会的共识。

在照明领域运用节能方法来节约电能已经为人们所接受。

目前，路灯照明的传统节能方法主要有两种，一种是光源节能方法，另一种是控制节能方法。

控制节能法主要采用人工控制节能、时控控制节能、光控控制节能和节能器控制节能等方法来进行节能。

在控制节能方法中，运用智能节能控制器进行节能时，可通过多种节能模式的组合，来解决单一控制方法所带来的节能效果不理想的问题。

1 智能节能控制器的组成基于PLC 的智能节能控制系统是具备时控模式、光控模式、压控模式、声控模式、旁路模式等工作模式为一体的路灯节能控制系统。

该节能控制系统能根据不同的工作环境，通过PLC 的程序处理，来合理选择合适的模式以及模式组合，从而对路灯进行节能控制。

智能节能控制系统框图如图1 所示，其中，时控模式可通过PLC 编程实现。

该节能控制系统主要运用在以高压钠灯为光源的路灯照明系统中。

2 可变电抗器设计可变电抗器的设计可通过在变压器的原边和副边上都加电压，然后调节变压器副边的电压，以使主磁通发生变化，从而实现变压器原边侧阻抗发生变化，最后通过阻抗的变化来调节原边的电压。

图2 所示是可变阻抗器的工作原理图。

若以UA 为A 相电压有效值，UL 为变压器原边侧电压，UR 为路灯电压，则有：3 声光控设计系统中的声音测量原理图如图 3 所示。

其中，外部声音信号传播到传声器后，将通过运算放大器将输入的微弱音频信号转换为电压信号，此电压信号再由转换器转换成数字信号发送至PLC ，以便PLC 根据输入的数字信号进行处理。

由于系统采集的声音信号为道路上行人与车辆所发出的，故需选择灵敏度高、非线性失真小、频响范围宽的传声器。

本系统选用电容式传声器作为路面声音信息的采集装置，该传感器适合于高质量的拾音。

本系统的光控传感器采用光敏三极管。

因为光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还可对电信号进行放大。

电子行业电子节能灯设计1. 背景介绍电子节能灯是一种相对于传统白炽灯更加节能的照明产品。

随着环境保护和可持续发展的意识不断提高，电子节能灯在电子行业中的应用越来越广泛。

本文主要介绍电子行业中电子节能灯的设计原理和关键技术。

2. 设计原理电子节能灯采用的是电子荧光灯的原理，通过放电产生紫外线，再由内部的荧光粉转换成可见光。

相比传统白炽灯，电子荧光灯具有更高的光效和寿命，同时能够实现更好的节能效果。

电子节能灯的设计原理主要包括以下几个方面：2.1. 电路设计电子节能灯的电路设计主要包括稳压电路和放电电路。

稳压电路主要用于保证电子节能灯的工作稳定，并提供适当的电压和电流供电。

稳压电路通常包括电压稳定器、电容和电感等组件。

放电电路是电子节能灯发光的核心部分，主要通过放电来产生紫外线和激发荧光粉发出可见光。

放电电路通常包括电路电感、电容、镇流器等组件。

2.2. 光学设计电子节能灯的光学设计主要包括灯罩、反射器和透镜的设计。

灯罩主要用于保护光源和调节光线的分布。

常见的灯罩材料包括玻璃、塑料和金属等。

反射器用于反射光线，使其更加集中和均匀。

反射器的形状和材料都会对光线的分布产生影响。

透镜主要用于调节光线的角度和形状，使其更加聚焦和照射到需要的区域。

2.3. 热管理设计电子节能灯通常会发热，特别是高功率的灯具。

为了保证电子节能灯的寿命和稳定性，必须进行合理的热管理设计。

热管理设计主要包括散热结构和散热材料的选择。

常见的散热结构包括散热片、散热底座和散热风扇等。

同时，散热材料的选择也至关重要。

一般常用的散热材料有铝和铜，同时可以采用导热硅胶和散热膏等辅助材料。

3. 关键技术电子节能灯的设计中，有一些关键技术需要特别注意和把握。

3.1. 高频开关电源技术高频开关电源技术是电子节能灯实现高效能的关键技术。

采用高频开关电源可以提高电子节能灯的功率因数，减少功率损耗。

3.2. 电子节能灯光源技术电子节能灯的光源技术是保证其高光效和寿命的关键。

编号: 毕业论文(设计)题目基于51单片机智能光控节能灯的设计毕业设计（论文)原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料.对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名: 日期:指导教师签名: 日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计(论文)的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下，学校可以公布论文的部分或全部内容.作者签名：日期：学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名: 日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅.本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文.涉密论文按学校规定处理.作者签名：日期：年月日导师签名: 日期：年月日德州学院毕业论文(设计）开题报告书三、课题设计方案系统总体设计方案:采用AT89S52单片机作为核心控制部件，利用时钟芯片DS1302对路灯进行定时控制,由光敏器件完成环境光照度的采集与路灯故障的检测,并通过LCD显示故障路灯编号,利用光电开关实现车流量的检测，根据环境光强度、车流量大小自动调节路灯亮灭情况,从而实现系统的智能化。

声光控LED节能照明灯设计摘要常言道“眼睛是心灵的窗户。

”我认为灯则是指引心灵的方向标。

在生活中，我们无时不在地使用着灯，诸如台灯、路灯、日光灯、探照灯、彩灯等等，但不管是什么样式的灯，它们的作用都是一致的——照明。

因此，设计一个既实用又方便的照明灯则是我们人类共同的愿望。

而生活中我们用的最为平常的灯则是楼道里的照明灯，住过居民楼的人都应该知道，楼道很窄，晚上行走很不方便，如果让楼道的照明灯一直亮着，则难免会浪费国家资源，因此设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。

该设计主要介绍的是关于声光控的电路设计。

声光控是通过光敏电阻来实现的，当光敏电阻在背光的的时候灯就会慢慢的熄灭，即这时也是人走过了的时候。

在有的电路中这种原理也可以通过声音的振动来实现，当人走过是只需用手轻排一下灯就会自动的亮，人离开后又熄灭。

这样就给路人提供了相应的方便，同时，也达到了节电和节能的目的；延长灯的寿命。

在实际生活中节电节能，能够实现更多的自动化。

在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。

同时，为了加强我们对模拟电子技术，数字电子技术，电子工艺的理解和巩固，我花了一个月的时间进行毕业设计，而我设计的课题是声光控制照明灯的设计，我设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能照明灯。

在本设计中介绍了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。

白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。

夜晚光暗，电路的拾音器只要检测到有碎发声响，就会自动亮为行人照明，过数十秒后又自动熄灭，节能节电。

关键词：与非门放大；光敏二极管；可控开关；延迟电路。

LED节能灯的设计摘要[摘要]:随着半导体材料及工艺技术的进步,生产量的增加,笔者认为可能还需3～5年时间,LED照明灯的性能会进一步地提高,价格也会不断地下降,它将逐步地进入千家万户,给您带来节电、明亮的新的光源。

LED日光灯节电高达80％以上，寿命为普通灯管的10倍以上，几乎是免维护，不存在要经常更换灯管、镇流器、起辉器的问题，约半年下来节省的费用就可以换回成本。

绿色环保型的半导体电光源，光线柔和，光谱纯，有利于工人的视力保护及身体健康，6000K的冷光源给人视觉上清凉的感受，有助于集中精神，提高效率。

[关键字]:LED, 节能, ,亮度,[Abstract]:With the summary of semiconductor materials and process technology, production increases, I believe that may be 3 to 5 years, LED lighting performance will further improve, prices will continue to decline, it will gradually enter 1000 10,000, to bring your energy, a bright new light source.LED Energy-saving fluorescent lamps as high as 80% more than the ordinary life of the lamp more than 10 times, almost maintenance-free, non-existent to the regular replacement of lamp, ballast, the starting-hui, about six months down the cost savings will be able to In exchange for the cost. green-power semiconductor light source, soft light, pure spectrum, in favor of the workers and to protect the health of vision, 6000K gives the cold light of the cool visual experience will help focus and improve efficiency.[Keyword]: LED, energy, brightness,目录第一章 LED的发展概况 (3). 发光二极管介绍 (3). 发光二极管的结构 (4). 发光原理 (7). 发光强度及发光效率的提高 (8). LED的功率提高 (9). 白光LED的诞生是个突破 (9)第二章 LED在照明系统中的应用 (10). 白光LED照明灯泡 (10). 彩色LCD的背光照明 (10). 闪光灯 (10). 家用LED照明灯 (11). 算一笔节电帐及经济帐 (12). 本课题的设计背景 (12)第三章硬件设计 (13). 驱动原理及应用 (13). 电容降压原理介绍 (14). 应用电容降压电路驱动LED节能灯 (15).举例分析 (15).电路工作原理﹕ (16). 硬件设计框图 (18). 原理图设计 (19). PCB设计 (20). 电容降压电源原理和计算公式 (20)第四章装配过程 (21). 材料选择 (21).降压用CBB电容 (21).散光源LED灯 (22).塑料外壳 (22).其他材料 (23).LED安装底座 (23).焊接完后的PCB图: (24).成品图片 (24)第五章结语 (24)参考文献 (25)第一章LED的发展概况1.1. 发光二极管简介发光二极管(LED)是一种电致发光的光电器件。

声光双控节能灯毕业设计1引言1.1本设计的背景和意义随着人们生活现代化水平不断提高，国民经济的快速发展，电力的供需矛盾日益加剧。

同时生产更多的电即意味着要消耗更多的煤、石油、天然气、核原料等不可再生资源，还会带来许多相应的环境问题。

尤其是近两年，全国用电量及电负荷增长较快，前年以来全国已有三分之二的省（区，县）出现了不同程度的缺电甚至拉闸限电现象，严重影响了社会经济发展和人民生活水平提高。

而照明系统在用电中占据着很大的比重，据有关统计数字显示，目前我国照明用电已占用电总量的10%——12%，仅城市照明(包括景观照明和路灯等功能照明)的年用电量，约占全国总发电量的4%至5%，相当于在建三峡水力发电工程投产后的840亿千瓦时发电能力。

在一些公共场所（如学校，机关等）的楼道、厕所中，长明灯现象十分普遍，这造成了极大的能源浪费，所以节约用电已经成为刻不容缓的问题。

目前国内节电的主要途径是对现有的照明系统进行改造,采取加节能设备的方法,比较方便、经济和实用。

矚慫润厲钐瘗睞枥庑赖。

如果使用节能系统，我们的照明用电量将下降60％，一年可节约740亿千瓦时电能，相当于节约2989万吨标准煤。

我国白炽灯泡每年的耗用量高达30亿只;如果把其中的40%换用成节能灯,以每天照明4小时计,全年即可节约用电850多亿度,几乎相当于三峡电站的全年发电量。

在市场上出现了多种节电照明灯，如声光双控灯、微波感应灯和热释远红外感应灯等。

据调查，微波感应灯的抗干扰性能不是很理想；红外感应灯的性能比较理想，但价格较高，多用于一些管理完善的宾馆等场所。

从性价比角度考虑的话。

针对普通住宅楼、办公楼道等普通场所，声光双控灯不失为一种好的选择。

而且声光双控节能灯工作稳定，节电效果也十分明显。

聞創沟燴鐺險爱氇谴净。

1.2 国内外发展状况据中国照明学会调查资料表示：中国目前使用节能灯的家庭有一亿户，使用节能灯的酒店及公共场所更是多得难以统计；全国每年单节能灯市场的总额在120亿以上，同时每年城市化的进程在以6%的速度增长。

毕业设计（论文）任务书-电子节能灯设计陕西航空职业技术学院毕业设计（论文）论文题目：电子节能灯所属系部：电子工程系指导老师：职称：讲师学生姓名：班级、学号: 06学习xxx014 专业：电气自动化陕西航空职业技术学院毕业设计（论文）任务书题目：电子节能灯任务与要求：1.画出电路图、PCB图以及叙述工作原理2.提出改善意见时间： 2008 年12 月 11 日至2009 年 5 月 29 日所属系部：电子工程系学生姓名：李祥学号：06321014专业：电气自动化指导单位或教研室：电子系教研室指导教师：王刚职称：讲师年月日引言众所周知白炽灯是爱迪生的重要发明这个重要的发明使人类从此告别了黑暗迎来了光明。

但是白炽灯太耗电了它大概只有不到十分之一的能量才变成了光能其它都是热能白白的被浪费掉了。

所以人们都在想办法要用新的光源来替代白炽灯。

节能灯就应运而生了。

由于它相比而言便宜又好制作所以就得到了大量的应用有逐步取代白炽灯的趋势。

节能灯的两极是普通的钨丝。

钨丝通电发热后就能发射出电子。

在灯管两侧加上比较高的电压形成电场这些电子就会在灯管里被加速形成有一定速度和能量的电子流。

灯管是被抽成真空的，里面充有汞，就是我们称为的水银。

在灯管通电发热的情况下这些水银从液态蒸发就变成了气态。

形成游离状态的汞原子。

电子流中的电子以一定速度打在汞原子上使汞原子受到激发变成激发状态的电离子。

称为发生了阶跃，激发状态的汞过了很短的时间就自发地回落到原来的状态同时释放出紫外线光，紫外线光不能用来照明。

于是我们在灯管的内壁涂了一些荧光物质在紫外线光的轰击下荧光物质受到激发以后就能发出比较自然的光线可用于我们照明。

由于汞的沸点很低，在常温下即可蒸发，废弃的荧光灯管破碎后，立即向周围散发汞蒸气，瞬时可使周围空气中的汞浓度达到每立方米10～20毫克，国家规定的汞在空气中的最高允许浓度为每立方米0.01毫克。

它还可以随着空气而流动。

一旦进入人体的汞超过某一阈值，就会破坏人的中枢神经系统，造成对身体的极大危害。

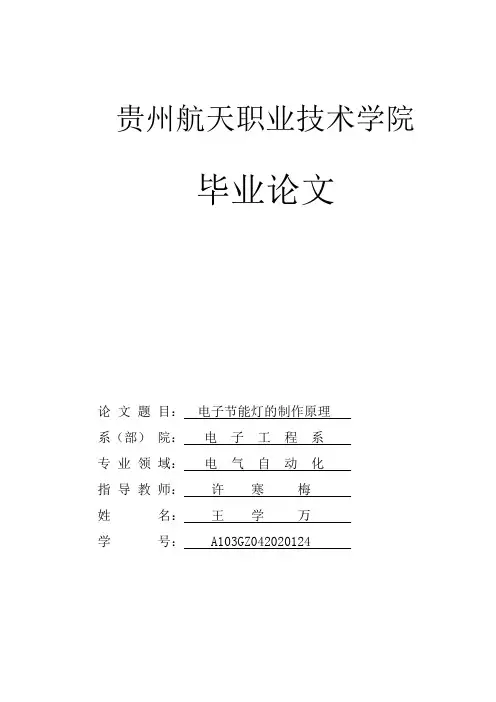

贵州航天职业技术学院毕业论文论文题目：电子节能灯的制作原理系（部）院：电子工程系专业领域：电气自动化指导教师：许寒梅姓名：王学万学号： A103GZ042020124摘要【摘要】节能灯又叫紧凑型荧光灯（国外简称CFL灯）它是1978年由国外厂家首先发明的，节能灯是利用气体放电的原理运作，它的术名叫自镇流荧光灯，除了白色(冷光)的外，现在还有黄色（暖光）的。

一般来说，在同一瓦数之下，一盏节能灯比白炽灯节能80%，平均寿命延长8倍，热辐射仅20%。

非严格的情况下，一盏5瓦的节能灯光照可视为等于25瓦的白炽灯，7瓦的节能灯光照约等于40瓦的，9瓦的约等于60瓦的。

节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离，发出253.7nm的紫外线，紫外线激发荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左右，比白炽灯工作的温度2200K-2700K 低很多，所以它的寿命也大大提高，达到5000小时以上，由于它不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦50流明以上。

由于它具有光效高（是普通灯泡的5倍），节能效果明显，寿命长（是普通灯泡的8倍），体积小，使用方便等优点，受到各国人民和国家的重视和欢迎，我国于1982年，首先在复旦大学电光源研究所成功研制SL型紧凑型荧光灯，二十年来，产量迅速增长，质量稳步提高，国家已经把它作为国家重点发展的节能产品（绿色照明产品）作为推广和使用。

在设计节能灯时，电子镇流器设计的好坏直接影响到节能的寿命，EMC特性等。

【关键字】紧凑型荧光灯，电子镇流器，节能，EMC特性目录摘要 (I)第一章引言 (1)第二章方案的选择与论证 (2)2.1 概述 (2)2.2 总体方案论证 (2)2.2.1 电感镇流器工作原理 (2)2.2.2 电子镇流器工作原理 (2)2.2.3 电子镇流器的优点 (4)2.2.4 磁环的选用 (4)2.2.5 三极管的选用 (6)第三章节能灯电子镇流器的设计 (8)3.1电路系统框图 (8)3.2 电路图 (8)3.3 工作原理 (9)3.4 PCB布线 (9)结论 (11)参考文献 (12)致谢 (13)附录Ⅰ (14)附录Ⅱ (15)附录Ⅲ (18)第一章引言第一章引言节能灯作为一种环保型的电源，在全世界得到了广泛的应用，而我们国内在近几年来的节能灯占市场的份额相较于其他的照明产品有了显著的提高。

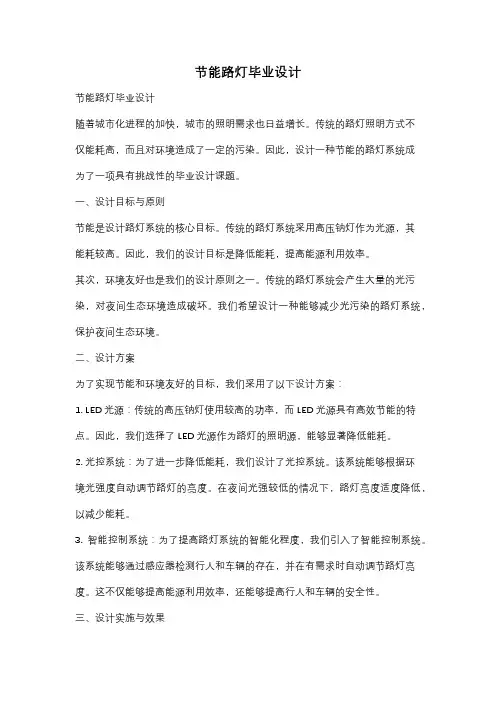

节能路灯毕业设计节能路灯毕业设计随着城市化进程的加快，城市的照明需求也日益增长。

传统的路灯照明方式不仅能耗高，而且对环境造成了一定的污染。

因此，设计一种节能的路灯系统成为了一项具有挑战性的毕业设计课题。

一、设计目标与原则节能是设计路灯系统的核心目标。

传统的路灯系统采用高压钠灯作为光源，其能耗较高。

因此，我们的设计目标是降低能耗，提高能源利用效率。

其次，环境友好也是我们的设计原则之一。

传统的路灯系统会产生大量的光污染，对夜间生态环境造成破坏。

我们希望设计一种能够减少光污染的路灯系统，保护夜间生态环境。

二、设计方案为了实现节能和环境友好的目标，我们采用了以下设计方案：1. LED光源：传统的高压钠灯使用较高的功率，而LED光源具有高效节能的特点。

因此，我们选择了LED光源作为路灯的照明源，能够显著降低能耗。

2. 光控系统：为了进一步降低能耗，我们设计了光控系统。

该系统能够根据环境光强度自动调节路灯的亮度。

在夜间光强较低的情况下，路灯亮度适度降低，以减少能耗。

3. 智能控制系统：为了提高路灯系统的智能化程度，我们引入了智能控制系统。

该系统能够通过感应器检测行人和车辆的存在，并在有需求时自动调节路灯亮度。

这不仅能够提高能源利用效率，还能够提高行人和车辆的安全性。

三、设计实施与效果我们将设计方案实施到一座城市的路灯系统中，并进行了一段时间的实际运行测试。

测试结果表明，我们的设计方案取得了良好的效果。

首先，LED光源的使用显著降低了能耗。

与传统的高压钠灯相比，LED光源的能耗仅为其一半左右。

这使得整个路灯系统的能耗大幅度下降，为城市节约了大量的能源。

其次，光控系统的应用进一步降低了能耗。

在夜间光强较低的情况下，路灯亮度适度降低，能够节约更多的能源。

同时，由于路灯亮度的适度降低，也减少了光污染对夜间生态环境的破坏。

最后，智能控制系统的引入提高了路灯系统的智能化程度。

通过感应器的检测，路灯能够根据行人和车辆的存在自动调节亮度。
