JCBG-019水泥基灌浆料试验报告

水泥基灌浆料的性能实验研究摘要：水泥基灌浆料是目前注浆工程中应用最广泛的浆材，泥基灌浆料与传统细石混凝土相比 , 具有流动性更好、强度更高和施工易于控制的特点 ; 与传统环氧砂浆相比 ,具有膨胀性好、施工简便快捷等特点。

本文主要通过实验来研究水泥基灌浆料的流动性，竖向膨胀率，有效承载面，抗压强度性能。

关键字：水泥基灌浆料流动性竖向膨胀率有效承载面抗压强度Experimental study on performance ofcement-based groutAbstract：Cement-based grout grouting project is currently the most widely used pulp wood, clay-based grouting material compared to traditional fine aggregate concrete has better mobility, higher strength and construction features easy to control; with traditional epoxy mortar compared with the expansion is good, quick and easy construction and so on. In this paper, cement-based grout to study the mobility, vertical expansion through experiments, the effective bearing surface, compressive strength and properties.Key word：Cement-based grout Liquidity vertical expansion effective bearing surface compressive strength目录1.水泥基灌浆料 (3)1.1水泥基灌浆料研究的背景和意义 (3)1.2 国内外灌浆材料研究概况 (3)1.2.1 国外灌浆材料研究概况 (3)1.2.2 国内灌浆材料研究概况 (4)2水泥基灌浆料特性的物理化学性质 (5)3.高性能水泥基灌浆料性能试验 (6)3.1实验材料 (6)3.2试验主要测试技术指标 (6)3.3试验方法 (7)3.3.1流动性 (7)3.3.2竖向膨胀率 (7)3.3.3有效承载面 (8)3.3.4抗压强度 (9)4配合比设计及主要试验结果 (10)5试验结果分析及展望 (11)参考文献 (13)致谢 (16)1.水泥基灌浆料1.1水泥基灌浆料研究的背景和意义水泥基灌浆料是一种由水泥、骨料(或不含骨料)、外加剂和矿物掺和料等原材料, 经工厂化配制生产而成的具有合理级配的干混料。

水泥基灌浆材料试验检测方案1 适用范围可用于地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及预应力混凝土结构孔道灌浆、插入式柱脚灌浆等。

2 试验目的为了测定水泥基灌浆材料的截锥流动度、流锥流动度、抗压强度、泌水率。

3 试验依据《水泥基灌浆材料应用技术规范》GB/T50448《普通混凝土拌合物性能试验方法标准》 GB/T 50080《混凝土物理力学性能试验方法标准》 GB/T 50081《水泥胶砂强度检验方法（ISO法）》GB/T 176714 检验人员检验人员均为持证上岗人员。

5 试验设备行星式水泥胶砂搅拌机JJ-5、水泥砂浆稠度仪、YAW-300微机全自动水泥压折试验机、SKYH-40B标准恒温恒湿养护箱。

6 试验条件试验室温度20±2℃相对湿度≥50%养护箱温度20±1℃相对湿度≥90%7 取样7.1 每200t为一个验收批取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量不得少于30kg。

样品应混合均匀，并应用四分法，将每一检验批取样量缩减至试验所需量的2.5倍。

7.2试验样及封存样：每一检验批取得的试样应充分混合均匀，分为两等分，其中一份应按规定的项目进行检验，另一份应密封保存至有效期，以备仲裁检验。

8试验方法和计算结果8.1 截锥流动度8.1.1 准备工作：应采用行星式水泥胶砂搅拌机搅拌，并应按固定程序搅拌240s，截锥圆模应符合现行国家标准《水泥胶砂流动度测定方法》GB/T2419的规定；玻璃板尺寸不应小于500mm×500mm，并应放置在水平试验台上。

8.1.2试验步骤：预先润湿搅拌锅、搅拌叶、玻璃板和截锥圆模内壁；搅拌好的管将材料倒满截锥圆模后，浆体应与截锥圆模上口平齐；提起截锥圆模后应让管将材料在无扰动条件下自由流动直至停止，用卡尺测量地面最大扩散直径及与其垂直方向的直径，计算平均值作为流动度初始值，测试结果应精确到1mm；在6min内完成初始值检验；初始值测量完毕后，迅速将玻璃板上的灌浆材料装入搅拌锅内，并应用潮湿的布封盖搅拌锅；初始值测量完毕后30min，应将搅拌锅内灌浆材料重新按搅拌机的固定程序搅拌240s，然后应重新按上述方法测量流动度值作为30min保留值，并应记录数据。

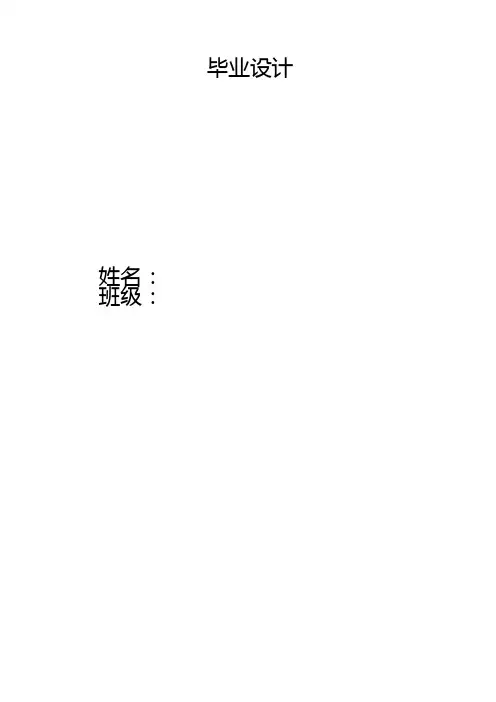

毕业设计姓名：班级：目录1工程概况 (3)1.1概况 (3)1.2地层情况 (3)2试验目的、要求和工程量 (3)2.1试验目的 (3)2.2试验要求 (4)2.3施工依据 (4)2.4试验工程量 (4)3试区选择与钻孔布置 (5)3.1试区选择 (5)3.2钻孔布置 (5)4灌浆材料及浆液 (5)4.1水泥灌浆材料及配合比 (5)4.1.1水泥灌浆材料 (5)4.1.2水泥浆液配合比 (5)5 帷幕灌浆试验施工 (6)5.1 施工程序与工艺流程 (6)5.2 钻孔 (6)5.3 钻孔冲洗与压水试验 (7)5.4 灌浆 (7)5.5 灌浆过程中特殊情况处理 (8)5.6 试验区内地层抬动的控制措施 (11)6施工质量控制 (11)7灌浆效果的检查及分析 (13)7.1材料注入量分析 (13)7.1.1单位水泥注入量分析 (13)7.1.3灌后岩体透水性综述 (18)7.2钻孔岩芯情况分析 (18)7.3耐久性压水分析 (18)8结论与建议 (18)8.1结论 (18)8.2建议 (19)1工程概况1.1概况重庆市巫溪县中梁水电枢纽工程一级电站水库防渗工程防渗轴线位于坝趾上游6.4km的星溪沟下游约200m处，平行于星溪沟布置，灌浆平洞分上下两层，顶层灌浆平洞高程626.0m，洞长517m，为PD7勘探平洞扩挖而成；底层灌浆平洞高程540.0m，可以通过星溪沟出口附近212m长的斜洞进入，斜洞洞口高程为585m。

高程 540.0m 平洞轴线在626.0m平洞轴线下游8.5m。

上层平洞与下层平洞可以通过626m高程交通洞相连，两洞衔接部位坡度为1:0.8。

灌浆平洞为城门洞形，断面尺寸4.0×5.0m （宽×高）。

帷幕灌浆布置在两层灌浆平洞内，设计初步拟定在上下层平洞内按三排布置，孔距2.0m，排距1.3-1.5m，布孔方式为梅花型，两层灌浆平洞的帷幕在底层灌浆平洞内设搭接帷幕，平均孔深12.5m。

水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。

加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。

用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。

水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。

Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤ 4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞ 4.75mm 且≤16mm。

适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（ GB50204-2015）中 6.5 节的规定。

（一）材料检测1、3h 自由泌水率宜为 0%，且不应大于 1%，泌水应在 24h 内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时， 24h 自由膨胀率不应大于 6%；当采用真空灌浆工艺时， 24h 自由膨胀率不应大于 3%。

检测频次：同一配合比检查一次。

（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm 的立方体试件， 6 个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取 6 个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过 20%时，应取中间 4 个试件强度的平均值。

5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（ GB/T 50488-2008）。

1、原材料的进场检测每200t 为一个取样单位，不足200t 也按一批论。

水泥基灌浆材料性能检测委托单尊敬的检测机构：我们是一家专业从事建筑施工的企业，最近遇到了一个问题需要解决，希望您能够帮助我们进行相应的性能检测。

详细情况如下：问题描述：我们在进行其中一建筑工程中需要使用水泥基灌浆材料，但由于市场上水泥基灌浆材料的质量参差不齐，我们对水泥基灌浆材料的性能要求比较高。

为了确保施工质量和工程的长久稳定性，我们希望对水泥基灌浆材料进行全面的性能检测。

性能检测要求：1.压缩强度测试：通过测量水泥基灌浆材料的压缩强度，来评估其耐久性和承载能力。

2.流动性测试：通过测量水泥基灌浆材料的流动性，来评估其施工性能和易于填充的能力。

3.常温收缩率测试：通过测量水泥基灌浆材料在常温下的收缩率，来评估其变形和开裂的倾向。

4.抗渗性测试：通过测量水泥基灌浆材料的抗渗性能，来评估其防水和防渗透的能力。

委托内容：1.进行水泥基灌浆材料的压缩强度测试，包括28天和90天的试样。

2.进行水泥基灌浆材料的流动性测试，包括初凝和终凝时间、凝结时间和塑性度等指标。

3.进行水泥基灌浆材料的常温收缩率测试，包括原长测量、湿热法测量和软膏法测量等指标。

4.进行水泥基灌浆材料的抗渗性测试，包括渗透系数和抗渗透性等指标。

其他要求：1.检测机构需具备相关的资质和认证，能够准确、可靠地进行测试。

2.检测机构需提供详细的测试报告，包括测试方法、测试数据和结论等内容。

3.检测机构需按照合同约定的时间完成测试，并及时将测试报告交付给我们。

我们对于水泥基灌浆材料的性能要求比较高，希望通过您的检测能够获得详细准确的测试结果，以便我们能够选择合适的材料进行施工。

我们期待与您的合作，谢谢！此致敬礼XXX建筑有限公司。

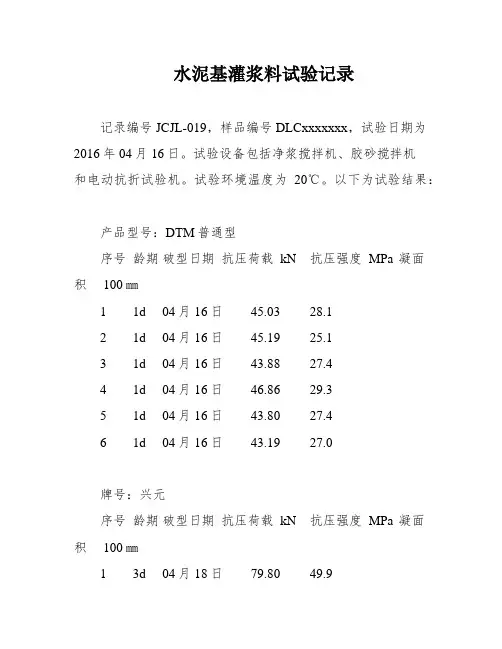

水泥基灌浆料试验记录记录编号JCJL-019，样品编号DLCxxxxxxx，试验日期为2016年04月16日。

试验设备包括净浆搅拌机、胶砂搅拌机和电动抗折试验机。

试验环境温度为20℃。

以下为试验结果：产品型号：DTM普通型序号龄期破型日期抗压荷载kN 抗压强度MPa 凝面积100㎜1 1d 04月16日45.03 28.12 1d 04月16日45.19 25.13 1d 04月16日43.88 27.44 1d 04月16日46.86 29.35 1d 04月16日43.80 27.46 1d 04月16日43.19 27.0牌号：兴元序号龄期破型日期抗压荷载kN 抗压强度MPa 凝面积100㎜1 3d 04月18日79.80 49.92 3d 04月18日82.03 51.33 3d 04月18日83.00 51.94 3d 04月18日74.57 46.65 3d 04月18日76.81 48.06 3d 04月18日74.79 46.7序号龄期破型日期抗压荷载kN 抗压强度MPa 凝面积50㎜1 28d 05月14日128.58 80.4 50502 28d 05月14日124.76 78.0 50503 28d 05月14日119.63 74.8 50504 28d 05月14日125.34 78.3 50505 28d 05月14日120.49 75.3 50506 28d 05月14日119.41 74.6 5050试样质量为500g，筛余质量为9g，筛余率为1.8%。

基准值为，初始流动度为296㎜，30分钟流动度保留值为254㎜。

粒径初始值为101.1㎜，龄期值为100㎜。

膨胀率为1.20%。

竖向膨胀率为99.75%至101.34%。

结加水时间为19:50至21:20，共计8小时51分钟。

试验中未发现样品存在对结果有影响的缺陷。

本文介绍了一组水泥基灌浆材料的检测结果。

检测依据为GB/T《普通混凝土拌合物性能试验方法标准》。
