第10章半导体式化学传感器

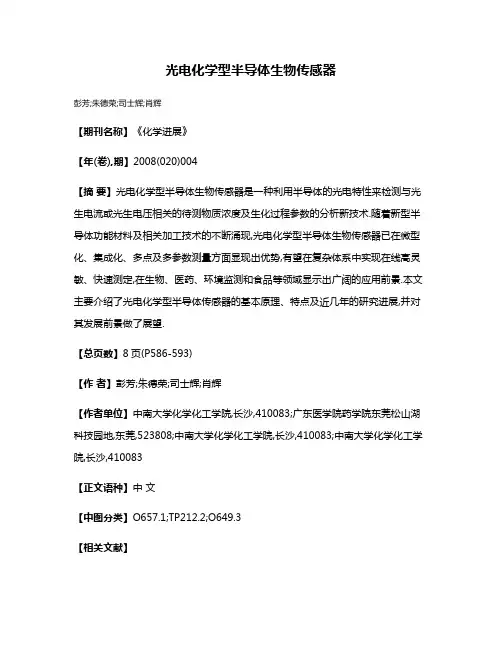

光电化学型半导体生物传感器
彭芳;朱德荣;司士辉;肖辉
【期刊名称】《化学进展》
【年(卷),期】2008(020)004
【摘要】光电化学型半导体生物传感器是一种利用半导体的光电特性来检测与光生电流或光生电压相关的待测物质浓度及生化过程参数的分析新技术.随着新型半导体功能材料及相关加工技术的不断涌现,光电化学型半导体生物传感器已在微型化、集成化、多点及多参数测量方面显现出优势,有望在复杂体系中实现在线高灵敏、快速测定,在生物、医药、环境监测和食品等领域显示出广阔的应用前景.本文主要介绍了光电化学型半导体传感器的基本原理、特点及近几年的研究进展,并对其发展前景做了展望.
【总页数】8页(P586-593)
【作者】彭芳;朱德荣;司士辉;肖辉
【作者单位】中南大学化学化工学院,长沙,410083;广东医学院药学院东莞松山湖科技园地,东莞,523808;中南大学化学化工学院,长沙,410083;中南大学化学化工学院,长沙,410083
【正文语种】中文
【中图分类】O657.1;TP212.2;O649.3
【相关文献】
1.半导体光电化学法测定半导体材料的物理参数 [J], 骆茂民
2.光电化学生物传感器的研究进展 [J], 储婧;刘闪闪
3.光电化学生物传感器研究 [J], 任伟;李静
4.光电化学生物传感器用于测定丁草胺 [J], 金党琴;丁邦东;龚爱琴;王元有;周慧
5.半导体纳米材料在光电化学生物传感器中的研究进展 [J], 李孟洁;袁若;柴雅琴因版权原因，仅展示原文概要，查看原文内容请购买。

思考与作业绪论.列出几项你身边传感测试技术的应用例子。

解：光电鼠标，电子台称，超声波测距，超声波探伤等。

第1章传感器的基本概念1. 什么叫做传感器的定义？最广义地来说，传感器是一种能把物理量、化学量以及生物量转变成便于利用的电信号的器件。

2.画出传感器系统的组成框图，说明各环节的作用。

答：1）.敏感元件：直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

2）.转换元件：以敏感元件的输出为输入，把输入转换成电路参数。

3）.转换电路：上述电路参数接入转换电路，便可转换成电量输出。

3.传感器有哪几种分类？按被测量分类——物理量传感器——化学量传感器——生物量传感器按测量原理分类阻容力敏光电声波按输出型式分类数字传感器模拟传感器按电源型式分类无源传感器有源传感器4. 传感器的静态特性是什么？静态特性表示传感器在被测量各个值处于稳定状态时的输入输出关系。

也即当输入量为常量，或变化极慢时，这一关系就称为静态特性。

5. 传感器的动态特性是什么？动态特性是指传感器对随时间变化的输入量的响应特性，反映输出值真实再现变化着的输入量的能力。

6. 为什么要把传感器的特性分为静态特性和动态特性?传感器所测量的非电量一般有两种形式：一种是稳定的，即不随时间变化或变化极其缓慢，称为静态信号；另一种是随时间变化而变化，称为动态信号。

由于输入量的状态不同，传感器所呈现出来的输入—输出特性也不同，因此存在所谓的静态特性和动态特性。

第2章电阻式传感器1. 如何用电阻应变计构成应变式传感器?电阻应变计把机械应变信号转换成ΔR/R后，由于应变量及其应变电阻变化一般都很微小，既难以直接精确测量，又不便直接处理。

因此，必须采用转换电路或仪器，把应变计的ΔR/R变化转换成电压或电流变化（通常采用电桥电路实现这种转换。

根据电源的不同，电桥分直流电桥和交流电桥）。

2. 金属电阻应变片测量外力的原理是什么？金属电阻应变片的工作原理是基于金属导体的应变效应，即金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象。

半导体传感器的原理与应用一、什么是半导体传感器半导体传感器是一种利用半导体材料特性进行物理、化学量测量的传感器。

半导体材料是指在温度较高时，导电性大致介于导体和绝缘体之间的物质。

半导体传感器广泛应用于环境监测、工业自动化、医疗仪器等领域。

二、半导体传感器的工作原理半导体传感器的工作原理基于半导体材料的特性，主要包括以下步骤：1.材料选择：选择合适的半导体材料，如硅、锗等。

材料的选择取决于传感器要测量的物理或化学量的特性。

2.材料加工：对半导体材料进行加工，通常包括晶体生长、切割、抛光等工艺，以获得符合要求的传感器元件。

3.接触电极制备：通过沉积金属薄膜或其他电导材料，制备出用于与被测物接触的电极或反应层。

接触电极的材料和形状也是根据要测量的物理或化学量的不同而选择的。

4.电流或电压测量：将电流或电压施加到半导体传感器中，根据传感器的特性，通过测量电阻、电导率、电容等参数，计算出被测量物理或化学量的值。

三、半导体传感器的应用领域半导体传感器由于其高灵敏度、快速响应和可靠性等优势，广泛应用于以下领域：1.环境监测：半导体传感器可以用于检测温度、湿度、气体浓度等环境参数。

在空气质量监测、室内空调控制和农业温室管理等方面发挥重要作用。

2.工业自动化：在工业自动化领域，半导体传感器被用于测量压力、流量、位移等物理量。

通过实时监测和控制，提高生产效率和产品质量。

3.医疗仪器：半导体传感器可以测量血氧浓度、体温等生命体征参数，用于医疗仪器中，如血氧仪、体温计等。

在医疗诊断和治疗中起到重要作用。

4.汽车电子：半导体传感器在汽车电子中广泛应用，如气囊传感器、氧气传感器等。

提高汽车安全性能和燃油效率。

四、半导体传感器的发展趋势随着科技的不断发展，半导体传感器也在不断创新和进步。

未来的发展趋势主要包括：1.小型化和集成化：半导体传感器的体积将越来越小，以适应微型化设备和系统的需求。

同时，将更多的传感器集成在一个芯片上，提高系统的集成度和简化制造工艺。

第10章气敏传感器及其应用在现代社会的生产和生活中，人们往往会接触到各种各样的气体，需要对它们进行检测和控制。

比如化工生产中气体成分的检测与控制；煤矿瓦斯浓度的检测与报警；环境污染情况的监测；煤气泄漏：火灾报警；燃烧情况的检测与控制等等。

气敏传感器是一种检测特定气体的传感器。

它主要包括半导体气敏传感器、接触燃烧式气敏传感器和电化学气敏传感器等，其中用的最多的是半导体气敏传感器。

它的应用主要有：一氧化碳气体的检测、瓦斯气体的检测、煤气的检测、氟利昂（R11、R12）的检测、呼气中乙醇的检测、人体口腔口臭的检测等等。

它将气体种类及其与浓度有关的信息转换成电信号，根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息，从而可以进行检测、监控、报警；还可以通过接口电路与计算机组成自动检测、控制和报警系统。

气敏传感器的实物如图10-1所示。

图10-1 气敏传感器实物图10.1气敏电阻气敏电阻就是一种将检测到的气体的成分和浓度转换为电信号的传感器。

10.1.1气敏传感器的工作原理由于气体与人类的日常生活密切相关，对气体的检测已经是保护和改善生态居住环境不可缺少手段，气敏传感器发挥着极其重要的作用。

例如生活环境中的一氧化碳浓度达0.8～1.15 ml/L时，就会出现呼吸急促，脉搏加快，甚至晕厥等状态，达1.84ml/L时则有在几分钟内死亡的危险，因此对一氧化碳检测必须快而准。

利用SnO2（氧化锡）金属氧化物半导体气敏材料，通过颗粒超微细化和掺杂工艺制备SnO2纳米颗粒，并以此为基体掺杂一定催化剂，经适当烧结工艺进行表面修饰，制成旁热式烧结型CO敏感元件，能够探测0.005%～0.5%范围的CO气体。

还有许多易爆可燃气体、酒精气体、汽车尾气等有毒气体的进行探测的传感器。

常用的主要有接触燃烧式气体传感器、电化学气敏传感器和半导体气敏传感器等。

接触燃烧式气体传感器的检测元件一般为铂金属丝（也可表面涂铂、钯等稀有金属催化层），使用时对铂丝通以电流，保持300℃～400℃的高温，此时若与可燃性气体接触，可燃性气体就会在稀有金属催化层上燃烧，因此铂丝的温度会上升，铂丝的电阻值也上升；通过测量铂丝的电阻值变化的大小，就知道可燃性气体的浓度。

习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。

1.7 请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

第十章气体和湿度传感器及其应用10.1气体传感器气敏传感器是用来检测气体浓度和成分的传感器，它对于环境保护和安全监督方面起着极重要的作用。

气敏传感器是暴露在各种成分的气体中使用的，由于检测现场温度、湿度的变化很大，又存在大量粉尘和油雾等，所以其工作条件较恶劣，而且气体对传感元件的材料会产生化学反应物，附着在元件表面，往往会使其性能变差。

所以对气敏传感器有下列要求：能够检测报警气体的允许浓度和其他标准数值的气体浓度，能长期稳定工作，重复性好，响应速度快，共存物质所产生的影响小等。

由于被测气体的种类繁多，性质各不相同，不可能用一种传感器来检测所有气体，所以气敏传感器的种类也有很多。

近年来随着半导体材料和加工技术的迅速发展，实际使用最多的是半导体气敏传感器，这类传感器一般多用于气体的粗略鉴别和定性分析，具有结构简单、使用方便等优点。

半导体气敏传感器是利用待测气体与半导体(主要是金属氧化物)表面接触时，产生的电导率等物性变化来检测气体。

按照半导体与气体相互作用时产生的变化只限于半导体表面或深入到半导体内部，可分为表面控制型和体控制型。

第一类，半导体表面吸附的气体与半导体间发生电子授受，结果使半导体的电导率等物性发生变化，但内部化学组成不变；第二类，半导体与气体的反应，使半导体内部组成(晶格缺陷浓度)发生变化，而使电导率改变。

按照半导体变化的物理特性，又可分电阻型和非电阻型两类。

电阻型半导体气敏元件是利用敏感材料接触气体时，其阻值变化来检测气体的成分或浓度；非电阻型半导体气敏元件是利用其他参数，如二极管伏安特性和场效应晶体管的阈值电压变化来检测被测气体。

10.1.1电阻型半导体气敏传感器电阻型半导体气敏传感器大多使用金属氧化物半导体材料作为气敏元件。

它分 N 型半导体如 SnO2、Fe2O3、ZnO等；P 型半导体，如 CoO、P b O、CuO、N i O 等。

1.材料和结构因为许多金属氧化物具有气敏效应，这些金属氧化物都是利用陶瓷工艺制成的具有半导体特性的材料，因此称之为半导体陶瓷，简称半导瓷。

C1 传感器基础1 什么是传感器？传感器的基本组成包括哪两个部分？这两个部分各起什么作用？答：传感器是一种能把特定被测量的信息按一定规律转换成某种可用信号并输出的器件或装置。

传感器由敏感元件和转换元件组成。

敏感元件能直接感受或响应被测量；转换元件是将敏感元件感受或响应的被测量转换成适于传输或测量的电信号。

2简述传感器在自动控制系统中的作用。

答：自动控制系统中传感器的主要作用是将被测非电量转换成与其成一定关系的电量，它是自动控制系统的“感官”、“触角”，自动控制系统通过传感器检测到的信息实现对系统的控制。

因此，传感器是自动控制系统中得首要部件，是实现现代化测量和自动控制（包括遥感、遥测、遥控）的主要环节，它对于决定自动控制系统的性能起着重要作用。

3传感器有哪些基本特性？答：传感器的基本特性通常可以分为静态特性和动态特性。

静态特性是指输入的被测量不随时间变化或随时间缓慢变化时表现的特性。

表征传感器静态特性的主要参数有线性度、灵敏度、分辨力和迟滞、重复性；动态特性是指传感器跟踪输入信号变化的特性，表征传感器动态特性的主要参数有响应速度、频率响应。

4简述传感器的发展方向答：1)．新材料的开发与应用在原有的半导体、陶瓷材料等基础上，利用新的制造材料来提升传感器性能，提高传感器的产品质量，降低生产成本。

2)．新制造技术的应用采用精密细微加工技术、蒸镀技术、扩散技术、光刻技术、静电封接技术、全固态封接技术，应用使传感器集成化、超小型化。

3)．新型传感器的开发利用新的物理效应、化学效应、生物效应开发出相应的新型传感器，从而为提高传感器的性能，拓展传感器的应用范围提供了新的动力。

4)．传感器的集成化利用集成技术，将敏感元件、测量电路、放大电路、补偿电路、运算电路等制作在同一芯片上，使传感器体积小、质量轻、生产自动化程度高、制造成本低、稳定性和可靠性高、电路设计简单、安装调试时间短。

5)．传感器的智能化开发具有自补偿、自诊断、自校正及数据的自存储和分析等功能的智能传感器。

《传感器与检测技术(胡向东,第2版)》习题解答传感器与检测技术习题解答王涛第1章概述什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常敏感元件和转换元件组成。

传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量输入转换成电量输出。

传感器一般哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

被测量敏感元件传感元件信号调节转换电路辅助电源传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理，可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力为0MPa时输出为0mV，压力为时输出最大且为。

压力/MPa 输出值/mV 第一循环第二循环第三循环正行程反行程正行程反行程正行程反行程解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段。

第一章 传感器的概述1.传感器的定义能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置叫做传感器。

2.传感器的共性：利用物理定律或物质的物理、化学、生物等特性，将非电量（位移、速度、加速度、力等）转换成 电量（电压、电流、电容、电阻等）输出。

3.传感器的组成：传感器由有敏感元件、转换元件、信号调理电路、辅助电源组成。

传感器基本组成有敏感元件和 转换元件两部分，分别完成检测和转换两个基本功能。

第二章 传感器的基本特性1.传感器的基本特性：静态特性、动态特性。

2.衡量传感器静态特性的主要指标有：线性度 、灵敏度 、分辨率迟滞 、重复性 、漂移。

3.迟滞产生原因：传感器机械部分存在摩擦、间隙、松动、积尘等。

4.产生漂移的原因：①传感器自身结构参数老化；②测试过程中环境发生变化。

5.例题：1．用某一阶环节传感器测量100Hz 的正弦信号，如要求幅值误差限制在±5%以内，时间常数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？ 解：一阶传感器的频率响应特性： 幅频特性：2.在某二阶传感器的频率特性测试中发现，谐振发生在频率为216Hz 处，并得到最大福祉比为1.4比1，试估算该传感器的阻尼比和固有频率的大小。

3.玻璃水银温度计通过玻璃温包将热量传给水银，可用一阶微分方程来表示。

现已知某玻璃水银温度计特性的微分方1)(1)(+=ωτωj j H )(11)(ωτω+=A s rad f n n /135********.014.121)(A )(4)(1)(A n max n 21222=⨯=======⎭⎬⎫⎩⎨⎧+⎥⎦⎤⎢⎣⎡-=-ππωωξξωωωωωξωωω所以，时共振，则当解：二阶系统程是x y dtdy310224-⨯=+ ，y 代表水银柱的高度，x 代表输入温度（℃）。

求该温度计的时间常数及灵敏度。

解：原微分方程等价于：x y dt dy3102-=+ 所以：时间常数T=2S, 灵敏度Sn=10-3第三章 电阻式传感1.应变式电阻传感器的特点： 1）优点：①结构简单，尺寸小，质量小，使用方便，性能稳定可靠；②分辨力高，能测出极微小的应变；③灵敏度 高，测量范围广，测量速度快，适合静、动态测量；④易于实现测试过程自动化和多点同步测量、远距离 测量和遥测；⑤价格便宜，品种多样，工艺较成熟，便于选择和使用，可以测量多种物理量。
