专业焊接工艺方法代号及其符号含义

焊接方式代号
焊接方式通常使用一到四位数字的代码来表示，以下是常见的焊接方式代号及其含义：
1. 手工电弧焊（SMAW）：代号为111，代表手工沿直焊，1代表该焊接方式的三个特征：手工、电弧、焊丝表面保护。

2. 氩弧焊（TIG）：代号为141，代表氩弧嵌入焊，1代表氩弧焊。

3. 电阻焊（RSW）：代号为21，代表焊接的两个金属件需要通过电阻热量来熔化并加热两个金属之间的接触面。

4. 电弧镀焊（SAW）：代号为121，代表电弧下垂对角线焊接，1代表焊接弧。

5. 焊锡焊（Soldering）：代号为311，代表焊接材料是焊锡。

6. 气焊（Oxy-fuel welding）：代号为311，代表焊接材料是氧焊。

7. 气体保护焊（GMAW）：代号为135，代表使用惰性气体进行保护的金属活动焊接。

8. 焊接热重焊（RPE）：代号为5122，代表使用的加热源是室内电流、气焊火焰或弧焊火焰。

这些是常见的焊接方式代号示例，根据不同的规范和标准，代号可能会有所不同。

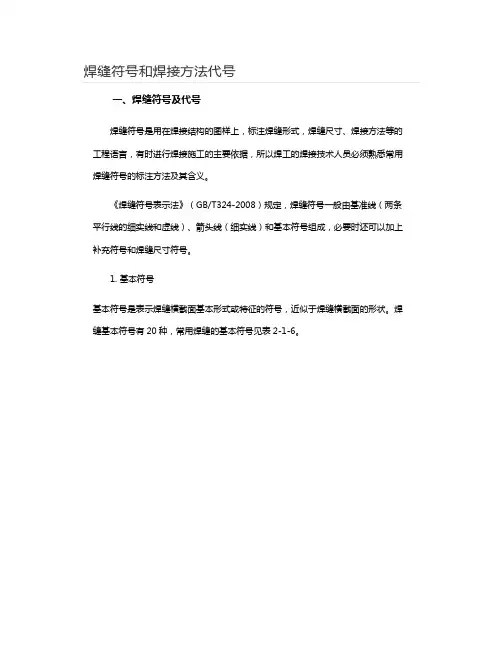

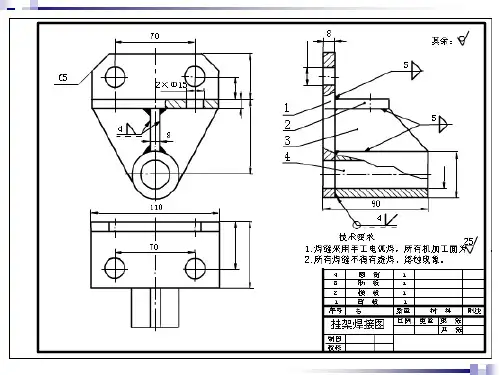

一、焊缝符号及代号焊缝符号是用在焊接结构的图样上，标注焊缝形式，焊缝尺寸、焊接方法等的工程语言，有时进行焊接施工的主要依据，所以焊工的焊接技术人员必须熟悉常用焊缝符号的标注方法及其含义。

《焊缝符号表示法》（GB/T324-2008）规定，焊缝符号一般由基准线（两条平行线的细实线和虚线）、箭头线（细实线）和基本符号组成，必要时还可以加上补充符号和焊缝尺寸符号。

1. 基本符号基本符号是表示焊缝横截面基本形式或特征的符号，近似于焊缝横截面的形状。

焊缝基本符号有20种，常用焊缝的基本符号见表2-1-6。

2.补充符号补充符号是为了补充说明有关焊缝的某些特征而采用的符号（如表面形状、衬垫、焊缝分布、施焊点等），焊缝补充符号见表2-1-7，焊缝补充符号应用示例而见表2-1-8。

3.焊缝尺寸符号焊缝的完整标注示例见表2-1-9必要时基本符号可附带有尺寸符号及数据。

焊缝尺寸符号及数据的标注位置，见表2-1-9.4.焊接位置符号板材对接焊缝试件、管材对接焊缝试件、管板角接头试件和螺柱焊试件都有专门的焊接位置及代号（见表2-1-10）5.焊接方法代号及英文缩写焊接方法有专门的数字代号，生产中也常用其英文缩写（见表2-1-11）二、焊缝的标注1.指引线指引线一般由带箭头的指引线（简称箭头线）和两条基准线（一条为细实线，另一条为细虚线）两部分组成，如图2-1-26所示。

基准线一般与标题栏平行。

指引线有箭头的一端指向有关焊缝，细虚线表示焊缝在街头的非箭头侧。

在需要表示焊接方法等说明时，可在基准线末端加一尾部符号。

2.焊缝符号的标注方法为了使图样清晰和减轻绘图工作量，可按国家标准《焊缝符号表示法》（GB/T 324-2008）中规定的焊缝符号表示焊缝。

(1)箭头线相对接头的位置箭头直接指向的接头侧为“接头的箭头侧”，与之相对的则为“接头的非箭头侧”,如图2-1-27所示。

(2)基本符号相对基准线的位置箭头线相对焊缝的位置—般没有特殊要求，箭头线可以标在有焊缝一侧，也可以标在没有焊缝一侧。

焊接符号大全(详解)焊接符号大全（详解）焊接是工程中常用的一种加工方法，它是将金属材料通过热源加热至熔化状态，然后使其冷却凝固，从而实现金属材料的连接和修复。

焊接过程中，人们通常使用符号来标示不同类型的焊缝和焊接要求。

本文将详细介绍焊接符号的各种类型及其含义。

1. 焊接缝符号焊接缝符号是指标示焊接缝形式和构造特点的图形符号。

常见的焊接缝符号包括针对直角焊缝、直角T型接头焊缝、直角平片焊缝、V 型接头焊缝等。

这些图形符号能够清晰地表达焊接缝的形式和位置，有助于焊接工人正确理解和实施焊接任务。

2. 焊接方法符号焊接方法符号用于表示所采用的焊接方法。

不同的焊接方法有着不同的特点和适用范围，合理选择适合的焊接方法可以提高焊接质量和效率。

常见的焊接方法符号有电弧焊、气焊、氩弧焊、激光焊等。

通过使用焊接方法符号，可以明确告知焊接工人所需采用的焊接方法，避免错误的操作。

3. 焊接材料符号焊接材料符号用于表示所使用的焊接材料。

焊接材料包括焊条、焊丝、焊剂等。

在焊接过程中，选择合适的焊接材料对焊缝的质量至关重要。

常见的焊接材料符号包括含碳钢焊条符号、不锈钢焊丝符号、铝合金焊剂符号等。

通过焊接材料符号的使用，可以确保选择正确的焊接材料，提高焊接质量。

4. 焊接质量符号焊接质量符号用于表示对焊缝质量的要求。

焊接质量符号通常使用字母和数字的组合，如AWS D1.1、ISO 5817等。

这些符号代表了一系列的焊接质量标准，对焊缝的缺陷、尺寸、形状等进行了严格规定。

合理使用焊接质量符号可以帮助焊接工人控制和评估焊缝的质量，确保工程的安全和可靠性。

5. 其他焊接符号除了上述四种常见的焊接符号外，还有一些其他类型的焊接符号。

比如焊接连接方式符号用于表示焊缝的连接方式，包括对接焊、角焊、搭接焊等；焊接尺寸符号用于表示焊缝的尺寸要求，包括焊缝宽度、厚度等。

这些符号在焊接工艺中起着重要的作用，能够提供详细的工程要求和指导。

总结：焊接符号在焊接工艺中起着重要的作用，它能够清晰地表达焊接缝的形式、位置以及所需采用的焊接方法、材料和质量要求。

焊接数字代号焊接数字代号是指在焊接工艺中使用的代号系统，用于标识不同的焊接方法、焊接材料和焊接位置等。

这些数字代号在焊接行业中被广泛应用，对于正确理解和应用焊接工艺具有重要意义。

下面将介绍几个常见的焊接数字代号及其含义。

1. 111：该数字代号表示手工弧焊，是最常用的焊接方法之一。

手工弧焊是通过电弧加热工件并在熔融状态下填充焊条进行焊接的方法。

该方法常用于对接焊、角焊和横焊等。

2. 135：该数字代号表示埋弧焊，是一种半自动焊接方法。

埋弧焊是通过焊丝自动送丝、电弧自动熔化和保护气体自动送出来实现的。

该方法适用于对接焊和角焊等。

3. 311：该数字代号表示氩弧焊，是一种常用的惰性气体保护焊接方法。

氩弧焊是在焊接过程中使用氩气作为保护气体，以防止熔融金属与空气中氧气和水蒸气发生反应。

该方法常用于焊接不锈钢、铝合金和镍合金等。

4. 513：该数字代号表示电阻焊，是一种通过加热和压力来连接金属的方法。

电阻焊的原理是利用电流通过工件产生热量，使工件表面熔化并形成焊缝。

该方法常用于焊接接线、电缆和管道等。

5. 721：该数字代号表示激光焊，是一种高能量密度激光束来进行焊接的方法。

激光焊具有热影响区小、焊接速度快和焊缝质量高等优点，适用于焊接薄板和精密零件。

6. 811：该数字代号表示电子束焊，是一种利用电子束对工件进行定向加热和熔化的方法。

电子束焊具有焊接速度快、热影响区小和焊缝质量高等优点，适用于焊接高熔点材料和精密零件。

7. 913：该数字代号表示摩擦焊，是一种通过工件间的摩擦热和压力来进行焊接的方法。

摩擦焊不需要加入任何填充材料，适用于焊接轴类零件和异种金属。

除了上述几个常见的焊接数字代号，还有许多其他数字代号用于表示特定的焊接方法和焊接材料。

了解和掌握这些数字代号对于正确选择和应用焊接工艺具有重要意义，可以提高焊接质量和效率。

因此，焊接人员应该加强对焊接数字代号的学习和理解，不断提升自己的专业水平。

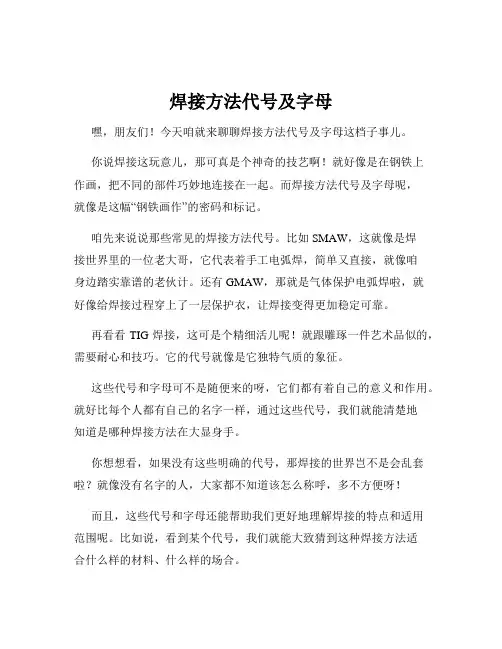

焊接方法代号及字母嘿，朋友们！今天咱就来聊聊焊接方法代号及字母这档子事儿。

你说焊接这玩意儿，那可真是个神奇的技艺啊！就好像是在钢铁上作画，把不同的部件巧妙地连接在一起。

而焊接方法代号及字母呢，就像是这幅“钢铁画作”的密码和标记。

咱先来说说那些常见的焊接方法代号。

比如 SMAW，这就像是焊接世界里的一位老大哥，它代表着手工电弧焊，简单又直接，就像咱身边踏实靠谱的老伙计。

还有 GMAW，那就是气体保护电弧焊啦，就好像给焊接过程穿上了一层保护衣，让焊接变得更加稳定可靠。

再看看 TIG 焊接，这可是个精细活儿呢！就跟雕琢一件艺术品似的，需要耐心和技巧。

它的代号就像是它独特气质的象征。

这些代号和字母可不是随便来的呀，它们都有着自己的意义和作用。

就好比每个人都有自己的名字一样，通过这些代号，我们就能清楚地知道是哪种焊接方法在大显身手。

你想想看，如果没有这些明确的代号，那焊接的世界岂不是会乱套啦？就像没有名字的人，大家都不知道该怎么称呼，多不方便呀！而且，这些代号和字母还能帮助我们更好地理解焊接的特点和适用范围呢。

比如说，看到某个代号，我们就能大致猜到这种焊接方法适合什么样的材料、什么样的场合。

就拿埋弧焊来说吧，它的代号 SAW 是不是挺形象的？就好像把焊缝深深地埋在里面，牢固又可靠。

在实际工作中，我们可不能小瞧了这些代号和字母啊！它们就像是我们的好帮手，指引着我们在焊接的道路上走得更稳、更远。

当我们面对一堆焊接任务的时候，只要看看那些代号，心里就有底啦，知道该用哪种方法去应对。

所以啊，朋友们，一定要好好记住这些焊接方法代号及字母哟！它们可都是焊接领域里的宝贝呢！可别把它们给弄丢啦！不然，就像在黑暗中摸索，找不到方向咯！总之，它们真的很重要，咱可得重视起来呀！。

常用焊接方法在图样上的表示代号1. 常用焊接方法的代号GB5185-85中规定，采用阿拉伯数字代号来表示金属焊接及钎焊等各种焊接方法，并配合GB324-88使用。

常用焊接方法在图样上的表示代号为：1——电弧焊11——无气体保护的电弧焊111——焊条电弧焊 112——重力焊条电弧焊 113——光焊丝电弧焊114——自保护药芯焊丝电弧焊12——埋弧焊121——丝极埋弧焊 122——带极埋弧焊13——熔化极气体保护焊131——MIG焊：熔化极惰性气体保护焊135——MAG焊：熔化极非惰性气体保护焊（含CO2气体保护焊）136——非惰性气体保护药芯焊丝电弧焊137——非惰性气体保护熔化极电弧点焊14——非熔化极气体保护电弧焊141——TIG焊：钨极惰性气体保护焊142——TIG点焊15——等离子弧焊2——电阻焊21——点焊 22——缝焊 23——凸焊 24——闪光焊3——气焊311——氧-乙炔焊其它焊接方法71——铝热焊 72——电渣焊 78——螺柱焊2.焊接方法在图样上的表示方法1）采用单一焊接方法焊接的焊缝表示，如角焊缝采用埋弧自动焊时，为：1212）采用组合焊接方法焊接的焊缝表示，如板单元对接焊缝，开V型坡口，首先采用CO气体保护焊打底，然后采用埋弧自动焊填充，为：2 Array 135 / 1213.焊接方法新旧代号对照见表1。

表1 焊接方法新旧代号对照焊缝符号及标注原则GB324-88中规定了焊缝符号和在图样上的标注原则。

1.焊缝符号焊缝符号一般由基本符号和指引线组成，必要时还可增加辅助符号、补充符号和焊缝尺寸符号。

1）焊缝标注的基本符号见表9。

表9 焊缝标注的基本符号2）焊缝标注的辅助符号见表10。

表10 焊缝标注的辅助符号3）焊缝标注的补充符号见表11。

4）焊缝尺寸符号见表12。

表11 焊缝标注的补充符号表12 焊缝尺寸符号2.焊缝符号标注原则1）焊缝符号在图样上的标注位置完整的焊缝表示方法，除了基本符号、辅助符号、补充符号外，还包括指引线、尺寸符号及数据。

焊接方法及代号范文焊接是一种常见的金属连接方法，通过在被连接的金属表面加热或施加压力，并使用适当的填充材料，使金属相互融合或结合起来。

焊接方法的选择取决于金属种类、结构和需求等多种因素。

以下是一些常见的焊接方法及其代号：1. 电弧焊（Arc Welding）：电弧焊是最常见的焊接方法之一，它通过在被焊接的金属表面形成弧光，产生高温并融化金属来实现连接。

根据电源类型和电弧控制方式的不同，电弧焊还可以细分为多种方法，如手工电弧焊（SMAW）、气体保护电弧焊（GMAW）、氩弧焊（GTAW）等。

2. Oxy-Fuel焊接：Oxy-Fuel焊接是一种利用火焰将金属加热至融点并同时通过熔融填充材料连接的方法。

它主要用于连接低熔点金属，如铜、铝等。

最常见的Oxy-Fuel焊接方法是氧乙炔焊接（Oxy-Acetylene Welding）。

3. 点焊（Spot Welding）：点焊是一种将两个或更多金属板通过外部电流加热，使其融化并结合在一起的方法。

它主要用于连接薄金属板，如汽车制造中的车身板连接。

点焊的代号是RSW（Resistance Spot Welding）。

4. 感应焊（Induction Welding）：感应焊是一种利用高频感应电流加热金属，并通过填充材料实现连接的方法。

它的优点是能够快速加热金属且控制精度高。

感应焊的代号是ID（Induction Welding）。

5. 摩擦焊（Friction Welding）：摩擦焊是一种通过摩擦加热金属并应用压力使其连接的方法。

它适用于连接圆柱形零件，如轴、套筒等。

摩擦焊的代号是FW（Friction Welding）。

6. 爆炸焊（Explosion Welding）：爆炸焊是一种利用爆炸能量将两片金属板紧密连接在一起的方法。

它适用于不可焊接的金属组合，如钢与铝等。

爆炸焊的代号是EX （Explosion Welding）。

7. 激光焊（Laser Welding）：激光焊是一种利用高能激光束对金属进行加热来实现连接的方法。

专业焊接工艺方法代号及其符号含义焊接工艺方法代号的符号含义焊接工艺方法代号焊接代号AW——ARC WELDING——电弧焊AHW——atomic hydrogen welding——原子氢焊BMAW——bare metal arc welding——无保护金属丝电弧焊CAW——carbon arc welding——碳弧焊CAW-G——gas carbon arc welding——气保护碳弧焊CAW-S——shielded carbon arc welding——有保护碳弧焊CAW-T——twin carbon arc welding——双碳极间电弧焊EGW——electrogas welding——气电立焊FCAW——flux cored arc welding——药芯焊丝电弧焊FCW-G——gas-shielded flux cored arc welding——气保护药芯焊丝电弧焊FCW-S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊GMAW——gas metal arc welding——熔化极气体保护电弧焊GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊GMAW-S——short circuiting arc——熔化极气体保护短路过度电弧焊GTAW——gas tungsten arc welding——钨极气体保护电弧焊GTAW-P——pulsed arc——钨极气体保护脉冲电弧焊MIAW——magnetically impelled arc welding——磁推力电弧焊PAW——plasma arc welding——等离子弧焊SMAW——shielded metal arc welding——焊条电弧焊SW——stud arc welding——螺栓电弧焊SAW——submerged arc welding——埋弧焊SAW-S——series——横列双丝埋弧焊RW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency ——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S——SOLDERING——软钎焊DS——dip soldering——浸沾钎焊FS——furnace soldering——炉中钎焊IS——induction soldering——感应钎焊IRS——infrared soldering——红外钎焊INS——iron soldering——烙铁钎焊RS——resistance soldering——电阻钎焊TS——torch soldering——火焰钎焊UUS——ultrasonic soldering——超声波钎焊WS——wave soldering——波峰钎焊B——BRAZING——软钎焊BB——block brazing——块钎焊DFB——diffusion brazing——扩散焊DB——dip brazing——浸沾钎焊EXB——exothermic brazing——反应钎焊FB——furnace brazing——炉中钎焊IB——induction brazing——感应钎焊IRB——infrared brazing——红外钎焊RB——resistance brazing——电阻钎焊TB——torch brazing——火焰钎焊TCAB——twin carbon arc brazing——双碳弧钎焊OFW——OXYFUEL GAS WELDING——气焊AAW——air-acetylene welding——空气乙炔焊OAW——oxy-acetylene welding——氧乙炔焊OHW——oxy-hydrogen welding——氢氧焊PGW——pressure gas welding——气压焊OTHER WELDING AND JOINING——其他焊接与连接方法AB——adhesive bonding——粘接BW——braze welding——钎接焊ABW——arc braze welding——电弧钎焊CABW——carbon arc braze welding——碳弧钎焊EBBW——electron beam braze welding——电子束钎焊EXBW——exothermic braze welding——热反应钎焊FLB——flow brazing——波峰钎焊FLOW——flow welding——波峰焊LBBW——laser beam braze welding——激光钎焊EBW——electron beam welding——电子束焊EBW-HV——high vacuum——高真空电子束焊EBW-MV——medium vacuum——中真空电子束焊EBW-NV——non vacuum——非真空电子束焊ESW——electroslag welding——电渣焊ESW-CG——consumable guide eletroslag welding——熔嘴电渣焊IW——induction welding——感应焊LBW——laser beam welding——激光焊PEW——percussion welding——冲击电阻焊TW——thermit welding——热剂焊THSP——THERMAL SPRAYING——热喷涂ASP——arc spraying——电弧喷涂FLSP——flame spraying——火焰喷涂FLSP-W——wire flame spraying——丝材火焰喷涂HVOF——high velocity oxyfuel spraying——高速氧燃气喷涂PSP——plasma spraying——等离子喷涂VPSP-W——vacuum plasma spraying——真空等离子喷涂TC——THERMAL CUTTING——热切割OC——OXYGEN CUTTING——气割OC-F——flux cutting——熔剂切割OC-P——metal powder cutting——金属熔剂切割OFC——oxyfuel gas cutting——氧燃气切割CFC-A——oxyacetylene cutting——氧乙炔切割CFC-H——oxyhydrogen cutting——氢氧切割CFC-N——oxynatural gas cutting——氧天然气切割CFC-P——oxypropanne cutting——氧丙酮切割OAC——oxygen arc cutting——氧气电弧切割OG——oxygen gouging——气刨OLC——oxygen lance cutting——氧矛切割AC——ARC CUTTING——电弧切割CAC——carbon arc cutting——碳弧切割CAC-A——air carbon arc cutting——空气碳弧切割GMAC——gas metal arc cutting——熔化极气体保护电弧切割GTAC——gas tungsten arc cutting——钨极气体保护电弧切割PAC——plasma arc cutting——等离子弧切割SMAC——shielded metal arc cutting——焊条电弧切割HIGH ENERGY BEAM CUTTING——高能束切割EBC——electron beam cutting——电子束切割LBC——laser beam cutting——激光切割LBC-A——air——空气激光切割LBC-EV——evaporative——蒸气激光切割LBC-IG——inert gas——惰性气体激光切割LBC-O——oxygen——氧气激光切割焊接工艺方法代号序号焊接名词符号《1》氧乙炔焊 OAW《2》手工电弧焊 SMAW《3》埋弧焊 SAW《4》非熔化极气体保护焊 GTAW （即氩弧焊TIG）《5》熔化极气体保护焊 GMAW （含半自动药芯焊丝保护焊FCAW）《6》钨极惰性气体保护电弧焊 TIG《7》熔化极惰性气体保护电弧焊 MIG(备注：熔化极气体保护电弧焊通常用的保护气体有氩气，氦气，二氧化碳气或这些的混合气体。

焊接符号大全详解在现代工业生产中，焊接是一种极为重要的连接工艺。

为了准确、清晰地表达焊接的要求和技术规范，焊接符号应运而生。

焊接符号就像是一种特殊的语言，它能够在图纸上向焊接工人传递各种关键信息，确保焊接工作的质量和准确性。

接下来，让我们详细了解一下焊接符号的世界。

焊接符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等部分组成。

基本符号是焊接符号的核心部分，它用来表示焊缝的横截面形状。

常见的基本符号有以下几种：1、Ⅰ形焊缝：这是最简单的一种焊缝形状，通常用于薄板的焊接。

2、 V 形焊缝：其横截面呈 V 形，具有一定的坡口角度，适用于较厚板材的焊接。

3、 X 形焊缝：也称为双面 V 形焊缝，需要在焊接件的两面进行坡口加工和焊接，能够提供较大的焊缝强度。

4、 U 形焊缝：具有较深的坡口，能够保证焊缝根部的熔透，常用于对焊接质量要求较高的场合。

辅助符号用于补充说明焊缝的某些特征，比如焊缝表面形状、焊缝的分布等。

例如，平面符号表示焊缝表面是平的；凹面符号表示焊缝表面下凹；凸面符号表示焊缝表面凸起。

补充符号则用于表示焊缝的某些特殊要求，如焊接方法、焊缝的段数等。

比如，带垫板符号表示在焊缝底部放置垫板；周围焊缝符号表示焊缝环绕工件的整个周边。

焊缝尺寸符号用于明确焊缝的具体尺寸，包括焊缝的宽度、深度、余高、坡口角度等。

这些尺寸信息对于焊接工艺的制定和焊接质量的控制至关重要。

指引线一般由箭头线和基准线组成。

箭头线直接指向焊缝位置，基准线则用来标注各种符号和尺寸。

在实际应用中，焊接符号的组合方式多种多样。

例如，一个简单的角焊缝可能由基本符号（如三角形）、焊缝尺寸（如焊脚尺寸）和指引线组成。

而对于一个复杂的对接焊缝，可能还会包括坡口角度、钝边尺寸等详细信息。

此外，还有一些特殊的焊接符号需要注意。

比如，点焊缝符号通常用于薄板的连接，用一个圆来表示；塞焊缝和槽焊缝符号则分别用于表示填充在圆孔或长槽中的焊缝。

焊接方法代号焊接方法代号是用来标识不同焊接方法的一种简化符号，方便人们在实际焊接中进行操作和交流。

本文将介绍几种常见的焊接方法及其代号，包括手工电弧焊（SMAW）、气体保护焊（GMAW）、氩弧焊（GTAW）和等离子弧焊（PAW）。

首先介绍手工电弧焊，即SMAW。

SMAW指的是在焊接过程中使用电弧将焊条的一端熔化并与工件接触，形成熔融的焊缝。

SMAW常用于钢材、铸铁和合金材料的焊接，适用于各种环境和位置。

在焊接过程中，焊工需要手持电弧焊机，通过手动操作来控制焊接速度和焊缝的形状。

气体保护焊，即GMAW，是一种半自动焊接方法。

在GMAW中，使用惰性气体或活性气体作为保护气体，保护熔化金属不受空气中的氧化物和杂质的影响。

焊丝通过焊枪自动供给，通过电弧的形成来熔化焊丝和工件。

GMAW适用于焊接钢、不锈钢和铝等材料，广泛应用于制造业和建筑行业。

氩弧焊，即GTAW，是一种手动焊接方法。

在GTAW中，使用惰性气体（如氩气）保护金属熔池。

焊工使用手持的氩弧焊枪控制电弧形成和焊接速度，将焊条的一端熔化并与工件接触。

GTAW对焊工的技术要求较高，适用于焊接高品质的金属制品，如航空航天和核电等领域。

等离子弧焊，即PAW，是一种高能量的焊接方法。

在PAW中，通过电弧放电将气体中的离子激活为等离子体，产生高温熔化金属的熔池。

PAW适用于焊接不锈钢、钛合金等特殊材料，具有焊缝质量高、熔池稳定等优点。

然而，PAW对设备和电源的要求较高，成本也较高。

除了以上介绍的几种焊接方法，还有其他一些焊接方法，如埋弧焊、激光焊、摩擦焊等。

每种焊接方法都有其特点和适用范围，选用时应根据具体情况进行选择。

总之，焊接方法代号是一种标识符号，用于简化焊接方法的表达。

本文介绍了几种常见的焊接方法及其代号，包括手工电弧焊（SMAW）、气体保护焊（GMAW）、氩弧焊（GTAW）和等离子弧焊（PAW）。

每种焊接方法都有其特点和适用范围，选择合适的焊接方法对于完成高质量的焊接工作至关重要。

焊接标识符号大全焊接标识符号是在焊接过程中使用的一种标识符号，用来表示焊缝的类型、形式、尺寸及其它相关信息。

在焊接作业中，使用标识符号可以减少误操作，提高工作效率，降低出错率，保证焊接质量和安全等方面的要求。

本文将为大家介绍几种常见的焊接标识符号及其相关参考内容。

一、焊缝类型符号1. 直缝焊缝（I型缝）符号：I意义：表示焊缝的类型为直缝。

参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》2. 环缝焊缝（O型缝）符号：O意义：表示焊缝的类型为环缝。

参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》3. 线脚焊缝符号：T意义：表示焊缝的类型为线脚焊缝。

参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》4. 角焊缝符号：T意义：表示焊缝的类型为角焊缝。

参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》二、焊缝形式符号1. 朝上焊接（PA）符号：PA意义：表示焊接过程中焊缝的开口朝上。

参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》2. 朝下焊接（PC）符号：PC意义：表示焊接过程中焊缝的开口朝下。

参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》3. 垂直焊接（PF）符号：PF意义：表示焊接过程中焊缝的轴线垂直于工件表面。

参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》4. 水平焊接（PH）符号：PH意义：表示焊接过程中焊缝的轴线水平于工件表面。

参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》三、焊接尺寸符号1. 焊缝长度符号（L）符号：L意义：表示焊缝的长度尺寸。

参考内容：EN ISO 5832-2:2013《金属材料—植入式医疗器材》2. 焊缝厚度符号（t）符号：t意义：表示焊缝的厚度尺寸。

焊接方法代号焊接是一种常见的金属连接方法，通过加热和压力将金属材料连接在一起。

在工程和制造领域，焊接方法的选择对产品质量和生产效率都有着重要的影响。

不同的焊接方法代号代表着不同的技术特点和适用范围。

本文将介绍几种常见的焊接方法代号及其特点。

1. SMAW（手工电弧焊）。

SMAW是一种常见的手工电弧焊接方法，也被称为“电焊”。

在SMAW焊接过程中，焊工使用一根焊条和一台焊接机，通过电弧加热工件表面，同时将焊条熔化并填充到焊缝中。

这种焊接方法代号适用于各种金属材料和厚度，操作简单，适用于各种工作环境，但生产效率相对较低。

2. GMAW（气体保护焊）。

GMAW是一种常见的自动或半自动焊接方法代号，也被称为“MIG焊”。

在GMAW焊接过程中，焊工使用一根铝丝或钢丝作为电极，通过焊接机产生电弧，并同时喷射惰性气体（如氩气）来保护焊接区域。

这种焊接方法代号适用于焊接薄板和对焊接质量要求较高的工件，具有高生产效率和良好的焊接质量。

3. GTAW（氩弧焊）。

GTAW是一种常见的手工电弧焊接方法代号，也被称为“TIG 焊”。

在GTAW焊接过程中，焊工使用一根钨极作为电极，通过焊接机产生电弧，并同时喷射惰性气体（如氩气）来保护焊接区域。

这种焊接方法代号适用于对焊接质量要求非常高的工件，具有较高的焊接质量和良好的焊接外观。

4. FCAW（气体保护焊）。

FCAW是一种常见的自动或半自动焊接方法代号，也被称为“焊丝焊”。

在FCAW焊接过程中，焊工使用一根焊丝作为电极，通过焊接机产生电弧，并同时喷射焊丝中的化学物质来保护焊接区域。

这种焊接方法代号适用于对焊接质量要求较高的工件，具有高生产效率和良好的焊接质量。

5. SAW（埋弧焊）。

SAW是一种常见的自动焊接方法代号，也被称为“埋弧焊”。

在SAW焊接过程中，焊工使用一根焊丝和一台焊接机，通过电弧加热工件表面，同时将焊丝熔化并填充到焊缝中。

这种焊接方法代号适用于对焊接质量要求较高的工件，具有高生产效率和良好的焊接质量。

焊接方法代号焊接是一种常见的金属加工工艺，通过将金属材料加热至熔点并使其相互融合，从而实现材料的连接。

在工业生产中，焊接方法的选择对产品质量和生产效率具有重要影响。

不同的焊接方法代号代表了不同的焊接工艺和技术要求，本文将对几种常见的焊接方法代号进行介绍。

1. SMAW（手工电弧焊）。

SMAW是一种常见的手工电弧焊接方法，也称为电弧焊。

在SMAW过程中，焊工使用一根焊条作为电极，通过电弧的热量使工件表面熔化，并在熔融状态下形成连接。

SMAW适用于各种类型的金属焊接，包括碳钢、不锈钢和铸铁等。

2. GMAW（气体保护焊）。

GMAW是一种常见的半自动或全自动焊接方法，也称为MIG焊接。

在GMAW过程中，焊工使用一根金属焊丝作为电极，通过电弧的热量熔化工件表面，并使用惰性气体（如氩气）进行保护，以防止氧化和污染。

GMAW适用于焊接薄板和厚板材料，具有高效率和良好的焊接质量。

3. GTAW（氩弧焊）。

GTAW是一种常见的手工氩弧焊接方法，也称为TIG焊接。

在GTAW过程中，焊工使用一根钨电极和惰性气体（如氩气）进行焊接，焊丝是可选的。

GTAW适用于对焊接质量和外观要求较高的工件，如航空航天零部件和精密仪器。

4. FCAW（气体保护药芯焊）。

FCAW是一种常见的半自动或全自动焊接方法，也称为药芯焊。

在FCAW过程中，焊工使用一根药芯焊丝作为电极，通过电弧的热量熔化工件表面，并使用气体保护或药芯自身产生的气体进行保护。

FCAW适用于焊接厚板和对焊接速度要求较高的工件。

5. SAW（埋弧焊）。

SAW是一种常见的自动或半自动焊接方法，也称为埋弧焊。

在SAW过程中，焊工使用一根焊丝和一层焊粉进行焊接，焊接过程中焊缝被埋在焊粉中，形成保护。

SAW适用于对焊接速度和焊接质量要求较高的工件。

以上是几种常见的焊接方法代号及其特点，不同的焊接方法适用于不同的工件和焊接要求。

在实际应用中，焊接工程师需要根据具体情况选择合适的焊接方法，并严格按照相关标准和规范进行操作，以确保焊接质量和工件性能。

焊接方法代号范文1.焊接过程代号：表示使用的焊接方法的过程代号。

常见的代号有SMAW（手工电弧焊接）、GMAW（气体保护金属气体焊）、GTAW（氩弧焊接）、FCAW（通用气保护焊接）、SAW（埋弧焊接）等。

2.焊接电流代号：表示所使用的总焊接电流的代号。

这个代号通常以A来表示，如"A1"表示100A。

3.焊接材料代号：表示所使用的焊丝或焊材的代号。

这个代号通常由几个字母或数字组成，如ER70S-6代表一种常见的固体焊丝，E6013代表一种常见的焊条。

4.焊接极性代号：表示所使用的焊接电流的极性的代号。

极性代号通常由加号(+)和减号(-)组成，如直流电弧焊的代号有DC+,DC-等。

5.其他标记：根据需要也可以添加一些其他的标记，如焊接位置、焊接速度等。

不同的国家和行业对焊接方法代号的定义可能有所差异，但总的原则是在焊接图纸和技术文件中明确指定，以确保焊接工作按照规定的方法进行。

下面以常用的几种焊接方法代号为例进行详细介绍。

SMAW（手工电弧焊接）：SMAW是最早出现的焊接方法，也是最常用的焊接方法之一、其代号由"S"（手工）和"M"（电弧）组成。

常见的SMAW代号有SMAW-E6013，SMAW-E7018等。

其中E表示电焊条的种类，6013和7018表示电焊条的药皮编号。

GMAW（气体保护金属气体焊接）：GMAW是一种半自动或全自动的焊接方法，常用于焊接薄板材料和高效率生产线。

其代号由"G"（保护气体）和"MAW"（金属气体焊接）组成。

常见的GMAW代号有GMAW-ER70S-6，GMAW-ER308等。

其中ER表示焊丝的种类，70S-6和308表示焊丝的合金成分。

GTAW（氩弧焊接）：GTAW是一种高质量、高精度的焊接方法，常用于焊接不锈钢、铝合金等高腐蚀材料和精细零件。

其代号由"GT"（氩弧）和"AW"（焊接）组成。

焊接常用代号及焊接重点要求郑岩编辑第一部分：焊接常用代号一、焊接类型字头AW（arc welding）：电弧焊；TIG：钨极氩弧焊；SMAW（shielded metal arc welding）：焊条电弧焊；Ws：全氩弧焊接；GTAW+SMAW：为手工钨极氩弧焊打底+手工电弧焊盖面；GTAW（gas tungsten arc welding）：钨极气体保护电弧焊（实芯或药芯焊丝）；Ws+Ds：氩弧打底+电弧盖面；FCAW：（flux cored arc welding）：药芯焊丝电弧焊；ESW：（electroslag welding）电渣焊；FCW-G：（gas-shielded flux cored arc welding）：气体保护药芯焊丝电弧焊；FCAW：药芯焊丝CO2保护焊；SAW：（submerged arc welding）：埋弧焊；GMAW：CO2半自动焊；MIG：熔化极半自动惰性气体保护焊；OAW（oxy-acetylene welding）氧乙炔焊；FW：（flash welding）闪光焊；EGW：气体立焊；FRW：（friction welding）摩擦焊；LBW：（laser beam welding）激光焊；EXW（explosion welding）爆炸焊。

二、焊接方法代号（GB5185）1 电弧焊：11无气体保护电弧焊；111手弧焊；112重力焊；113光焊丝电弧焊；114药芯焊丝电弧焊；115涂层焊丝电弧焊；116熔化极电弧电焊；118躺焊。

12 埋弧焊：121丝极埋弧焊；122带极埋弧焊。

13 熔化极气体保护电弧焊：131：MIG焊，熔化极惰性气体保护电弧焊（含熔化极Ar弧焊）；135：MAG焊，熔化极非惰性气体保护电弧焊（含CO2保护焊）；136非惰性气体保护药芯焊丝电弧焊；137非惰性气体保护熔化极电弧点焊。

14 熔化极非惰性气体保护电弧焊：141：TIG焊：钨极惰性气体保护电弧焊（含钨极Ar弧焊）；142：TIG点焊；149原子氢焊。
