地暖管道工程施工技术交底

技术交底记录

鲁JJ一005

工程名称 施工单位

交底部位 装饰装修分部 工序名称 地暖管铺设

交底提要：施工工艺及质量要求

交底内容：地辐热采暖即为低温地板辐射采暖， 是以不高于60℃的热水为热媒，在加热管内循环流动，加热地板混凝土层

使地面温度保持在26℃左右，通过地面以辐射和对流的传导方式向室内供热的共暖方式。采用低温热水地板采暖的实感温度比实际温度高出2℃～4℃。（1）切割管子时切断面应与管子成直角； 铺管时一头连接在分水器上，一头可临时堵上防止进杂物；安装过程中对地暖应及时封堵管道系统安装间断或完毕的敞开处。固定管卡子，用手轻轻扎到发泡水泥中即可，不必用力过猛；管材存放时要避免直射光线的照射；装卸运输管子时要小心，不要碰到金属棱角，注意管材不被损坏；管路倾斜度应保持在1/200以下；管子托在地上搬运时要注意不使管的外壁受损伤；弯曲管子时用两手抓长一些畏所需要的弯度，弯度直径要大于两管平行距离；弯曲处用管卡子固定3-5处；存放管子时应放在平坦的地面，其堆放高度应2米以下；安装过程中防止油漆，沥青或其它化学溶剂污染管材；地暖管在铺设过程中不准有接头；当立（干管）管系统未清洗时，暂不与其连接分配器；铺设完后先试压（水压及流量检查）后做水泥砂浆保护层，保护层施工和养护期间，地暖管中应保持试验压力。

（2）、施工前配合监理、总包单位进行室内找平层的检查工作，如现场不具备施工条件（如存在地面平整度不够、地面标高不符合要求、地面杂物堆放等情况）或具备条件的工作面量无法满足地板采暖工程进度计划，在此情况下不应进行地板采暖施工。 采暖工程施工时先将分、集水器以水平方向按图纸尺寸要求固定于墙壁上。 按施工图放线定位，应符合图纸要求，要求地暖管距墙尺寸不得小于100mm，即将沿墙地暖管定位于距墙≤100mm，放线时在满足房间地暖管间距原则的基础上根据现场实际情况予以合理调整。 按图纸要求铺设地暖管：地暖管弯曲半径不应小于管径的8倍；在铺设中直管段每隔600mm设塑料扎带；弯曲管段沿走向距离不大于350mm设塑料扎带；铺设S形地暖管时在弯曲部位应设两处塑料扎带，如有翘起现象，需用水泥钉固定或重物压平，在卫生间及厨房不得用水泥钉固定管材，以防破坏防水层。

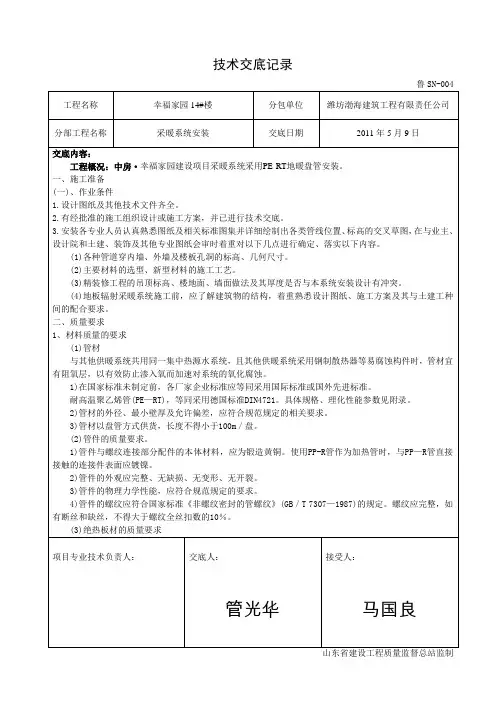

技术交底记录

鲁SN-004

工程名称 幸福家园14#楼 分包单位 潍坊渤海建筑工程有限责任公司

分部工程名称 采暖系统安装 交底日期 2011年5月9日

交底内容：

工程概况：中房·幸福家园建设项目采暖系统采用PE-RT地暖盘管安装。

一、施工准备

(一)、作业条件

1.设计图纸及其他技术文件齐全。

2.有经批准的施工组织设计或施工方案，并已进行技术交底。

3.安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图，在与业主、设计院和土建、装饰及其他专业图纸会审时着重对以下几点进行确定、落实以下内容。

(1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。

(2)主要材料的选型、新型材料的施工工艺。

(3)精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。

(4)地板辐射采暖系统施工前，应了解建筑物的结构，着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。

二、质量要求

1、材料质量的要求

(1)管材

与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，管材宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。

1)在国家标准未制定前，各厂家企业标准应等同采用国际标准或国外先进标准。

耐高温聚乙烯管(PE—RT)，等同采用德国标准DIN4721。具体规格、理化性能参数见附录。

2)管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

3)管材以盘管方式供货，长度不得小于100m／盘。

(2)管件的质量要求。

1)管件与螺纹连接部分配件的本体材料，应为锻造黄铜。使用PP-R管作为加热管时，与PP—R管直接接触的连接件表面应镀镍。

2)管件的外观应完整、无缺损、无变形、无开裂。

3)管件的物理力学性能，应符合规范规定的要求。

表C1-3 技术交底记录

1 工程名称 山西汇大物流园区仓储配送中心 交底部位 1#、3#、5#楼

工序名称 地暖铺设 日期 2014-9-17

交底内容：

一、施工前准备：

1、地板辐射供暖的安装工程，施工前应具备下列条件：

1.1、设计图纸及其它技术文件齐全。

1.2、经批准的施工方案或施工组织、设计，已进行技术交底。

1.3、施工力量和机具等，能保证正常施工。

1.4、施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。

2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。

3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。

4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。

5、管道系统安装间断或完毕的敝口处，应随时封堵。

6、绝热层应铺设在平整的基层上。

7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。

8、加热管的弯曲半径、PEX管不宜小于5倍管外径。

9、填充层内的加热管不得有接头。 表C1-3 技术交底记录

2 工程名称 山西汇大物流园区仓储配送中心 交底部位 1#、3#、5#楼

工序名称 地暖铺设 日期 2014-9-17

10、采用专用工具断管，断口应平整，断口面应垂直于管轴线。

二、施工操作流程：

地面清理—-铺聚苯板—-铺铝薄纸—-加热盘管敷设—-集分水器安装—-地面混凝土带压打点—-浇注细石混凝土现浇层—-浇水养护—-打压-—交工验收。

三、施工工艺方法：

本采暖系统：（一至十一层） 为低区采暖系统，（十二至二十二）为高区采暖系统，均为双管下供下回异程式系统，供回水干管敷设在地下一层顶；立管及用户热计量装置设置在管道井内，每层单独设置热表单独计量，系统每个管井由一组立管负担，户内采用地热盘管。

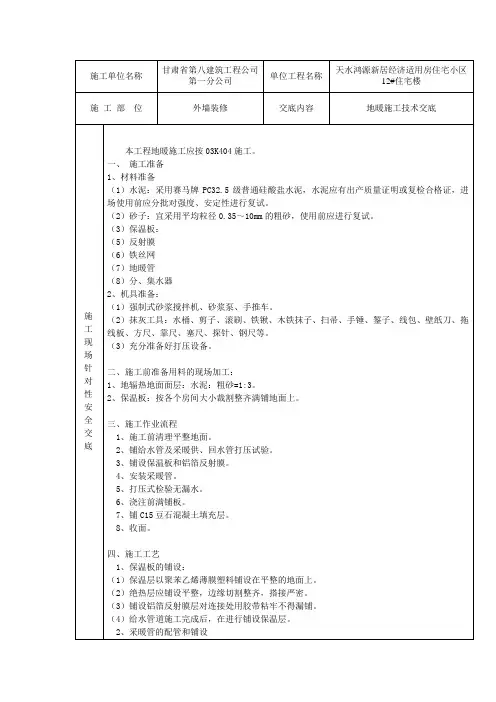

施工单位名称 甘肃省第八建筑工程公司第一分公司 单位工程名称 天水鸿源新居经济适用房住宅小区12#住宅楼

施 工 部 位 外墙装修 交底内容 地暖施工技术交底

施工现场针对性安全交底

本工程地暖施工应按03K404施工。

一、 施工准备

1、材料准备

（1）水泥：采用赛马牌PC32.5级普通硅酸盐水泥，水泥应有出产质量证明或复检合格证，进场使用前应分批对强度、安定性进行复试。

（2）砂子：宜采用平均粒径0.35～10mm的粗砂，使用前应进行复试。

（3）保温板：

（5）反射膜

（6）铁丝网

（7）地暖管

（8）分、集水器

2、机具准备：

（1）强制式砂浆搅拌机、砂浆泵、手推车。

（2）抹灰工具：水桶、剪子、滚刷、铁锹、木铁抹子、扫帚、手锤、錾子、线包、壁纸刀、拖线板、方尺、靠尺、塞尺、探针、钢尺等。

（3）充分准备好打压设备。

二、施工前准备用料的现场加工：

1、地辐热地面面层：水泥：粗砂=1:3。

2、保温板：按各个房间大小裁割整齐满铺地面上。

三、施工作业流程

1、施工前清理平整地面。

2、铺给水管及采暖供、回水管打压试验。

3、铺设保温板和铝箔反射膜。

4、安装采暖管。

5、打压式检验无漏水。

6、浇注前满铺板。

7、铺C15豆石混凝土填充层。

8、收面。

四、施工工艺

1、保温板的铺设：

（1）保温层以聚苯乙烯薄膜塑料铺设在平整的地面上。

（2）绝热层应铺设平整，边缘切割整齐，搭接严密。

（3）铺设铝箔反射膜层对连接处用胶带粘牢不得漏铺。

（4）给水管道施工完成后，在进行铺设保温层。

2、采暖管的配管和铺设 （1）按设计图纸的要求，进行配管保证长度和间距，管子距墙的间距在10CM-20CM之间。

（2）采暖盘管在填充内不应有接头。

（3）用塑料卡子将PEX管固定在上保温板。

（4）面积大于40M2的房间应设变形缝，采暖管穿越变形缝应设柔性套管。
