MQ131臭氧传感器资料-低浓

臭氧O3气体检测仪传感器检测传感器臭氧O3气体检测仪传感器检测传感器产品适用于各种环境和特殊环境中的臭氧O3气产品适用于各种环境和特殊环境中的臭氧O3气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

臭氧O3气体浓度检测参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体臭氧O3气体●检测原理催化燃烧/红外原理●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;臭氧O3气体检测仪传感器检测传感器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

臭氧O3气体检测仪传感器检测传感器技术参数：检测气体：空气中的臭氧O3气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

烟气排放臭氧O3气体传感器烟气排放臭氧O3气体传感器是针对工业生产过程中高温、高湿、高粉尘、油水混合等恶劣环境，对气体进行预处理与在线监测的解决方案，目标气体经过预处理后，符合气体分析仪所需的干净气体，能最大程度保证气体检测分析的准确度，能有效延长气体传感器的使用寿命，提高传感器的可靠性。

该系统可与各地环保局进行系统联网，能根据各地环保局的标准进行订制开发烟气排放臭氧O3气体传感器气体预处理系统组成：1、恒温加热装置：保证气体能高效的被冷凝、除水，不管气体是在高温，还是在低温情况下，都能满足要求2、高效冷凝装置：保证气体能高效的冷凝、除水，采用半导体电子冷凝器，也可以选用压缩机冷凝器3、三级过滤装置：除油、除尘、干燥4、自动排水装置：采用长寿命蠕动泵，保证冷凝水及时排走5、温度监测与控制：采用入口温度监测与控制装置、传感器温湿度监测装置，保证冷凝器不受高温的影响6、气体取样装置：内置强力真空泵，长寿命，大负载7、气体检测装置：支持1-8个气体传感器，可同时检测8、数据存储与分析系统、数据远程传输系统（RS485、RTU433、GPRS、TCP/IP网口传输等，可选）9、气体集中控制与显示装置：7寸液晶屏，uCos操作系统10、短信报警装置：可通过手机模块进行短信报警，可自定义6个手机接收号码（可选功能）烟气排放臭氧O3气体传感器（SK-600-O3）是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。

标准配置为带点阵LCD液晶显示、三线制4~20mA模拟和R S485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。

可检测O3、O3S、O3、O3、O3、SO3、O3、O3、NO3、O3、ClO3、O3等多种有毒有害气体，详情可咨询东日瀛能。

同时我司臭氧O3传感器销往：河北省、山东省、辽宁省、黑龙江省、吉林省、甘肃省、青海省、河南省、江苏省、湖北省、湖南省、江西省、浙江省、广东省等全国各地。

风管式臭氧传感器产品说明书风管式臭氧传感器使用说明书济南智泽贸易有限公司风管式臭氧传感器产品说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3产品参数 (3)第2章硬件连接 (5)2.1设备安装前检查 (5)2.2接口说明 (5)2.3安装说明 (7)第3章数字量传感器通信协议 (10)3.1通讯基本参数 (10)3.2数据帧格式定义 (11)3.3寄存器地址 (12)3.4通讯协议示例以及解释 (12)3.5O3测量单位ppm与μg/m3换算 (14)第4章模拟量传感器参数含义与换算 (14)4.1模拟量4-20mA电流输出 (14)4.2模拟量0-10V电压输出 (15)4.3模拟量0-5V电压输出 (15)第5章常见问题与质量保证 (16)5.1数字量设备无法连接到PLC或电脑 (16)5.2模拟量无输出或输出错误可能的原因 (16)第6章包装售后 (17)6.1产品包装清单 (17)6.2联系方式 (17)6.3质保与售后 (17)6.4免责声明 (17)2风管式臭氧传感器产品说明书 第1章产品简介1.1产品概述风管式臭氧传感器专门为插入式管道气体测量而设计。

采用不锈钢导气管与不锈钢法兰结合的插入式结构，采用专业测试臭氧浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。

1.2功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高，快速响应，寿命长。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。

1.3产品参数参数技术指标O3测量范围0-20ppm/0-100ppm测量方式电化学探头响应时间一般小于15秒质保期主机质保2年，气体探头质保1年O3测量精度≤读数的±3%(25℃)接口形式模拟量(电压/电流)/数字量(RS485)供电电源风管式臭氧传感器产品说明书 412V-24VDC耗电<1W运行温度-30-50℃(-20-40℃持续)工作湿度环境0-100%RH(15-95%RH）外形尺寸110×85×44mm3风管长度200mm●探头参数与选型编探头类型量程分辨率寿命20P 国产电化学20ppm 200ppb >2年20PL 20ppm 100ppb 20PE 进口霍尼韦尔100pp m 20ppb >2年01PB 国产半导体1000pp b10ppb >2年以上寿命均为温度23±3℃、湿度40±10%RH 、浓度<5%最大量程的情况下的参考数值。

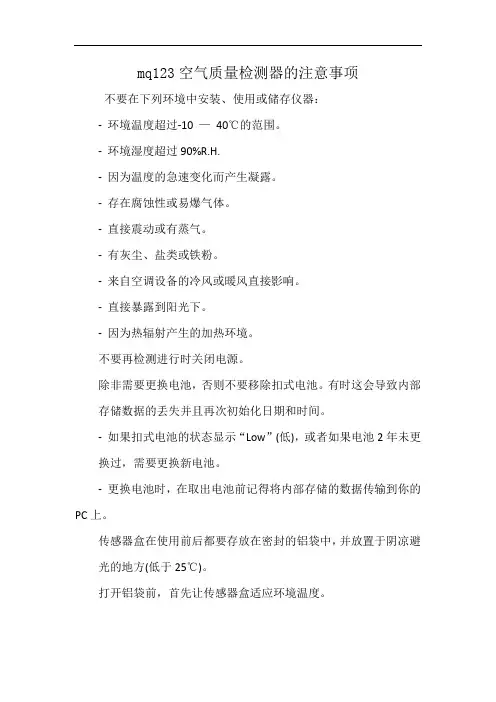

mq123空气质量检测器的注意事项
不要在下列环境中安装、使用或储存仪器：
- 环境温度超过-10 —40℃的范围。

- 环境湿度超过90%R.H.
- 因为温度的急速变化而产生凝露。

- 存在腐蚀性或易爆气体。

- 直接震动或有蒸气。

- 有灰尘、盐类或铁粉。

- 来自空调设备的冷风或暖风直接影响。

- 直接暴露到阳光下。

- 因为热辐射产生的加热环境。

不要再检测进行时关闭电源。

除非需要更换电池，否则不要移除扣式电池。

有时这会导致内部存储数据的丢失并且再次初始化日期和时间。

- 如果扣式电池的状态显示“Low”(低)，或者如果电池2年未更换过，需要更换新电池。

- 更换电池时，在取出电池前记得将内部存储的数据传输到你的PC上。

传感器盒在使用前后都要存放在密封的铝袋中，并放置于阴凉避光的地方(低于25℃)。

打开铝袋前，首先让传感器盒适应环境温度。

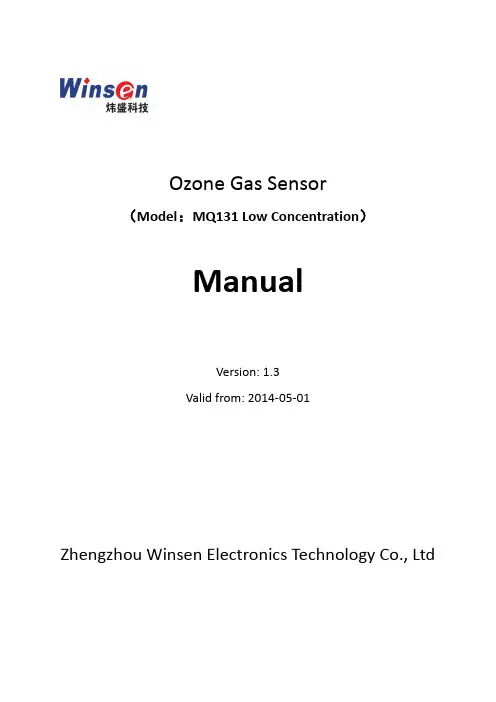

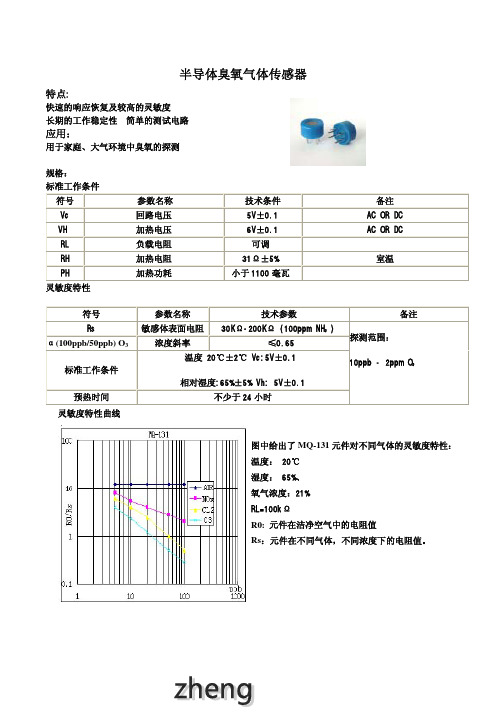

Ozone Gas Sensor（Model：MQ131 Low Concentration）ManualVersion: 1.3Valid from: 2014-05-01Zhengzhou Winsen Electronics Technology Co., LtdStatementThis manual copyright belongs to Zhengzhou Winsen Electronics Technology Co., LTD. Without the written permission, any part of this manual shall not be copied, translated, stored in database or retrieval system, also can’t spread through electronic, copying, record ways.Thanks for purchasing our product. In order to let customers use it better and reduce the faults caused by misuse, please read the manual carefully and operate it correctly in accordance with the instructions. If users disobey the terms or remove, disassemble, change the components inside of the sensor, we shall not be responsible for the loss.The specific such as color, appearance, sizes &etc, please in kind prevail.We are devoting ourselves to products development and technical innovation, so we reserve the right to improve the products without notice. Please confirm it is the valid version before using this manual. At the same time, users’ comments on optimized using way are welcome.Please keep the manual properly, in order to get help if you have questions during the usage in the future.Zhengzhou Winsen Electronics Technology CO., LTDMQ131 Ozone Gas Sensor (Low Concentration)ProfileSensitive material of MQ131 gas sensor is WO 3, which with lower conductivity in clean air. When the ozone gas exists, t he sensor’s conductivity gets lower along with the gas concentration rising. Users can convert the change of conductivity to correspond output signal of gas concentration through a simple circuit. MQ131 ozone gas sensor has high sensitivity to ozone, and also has sensitivity to strong oxide such as Cl 2, NO 2 &etc. It responses oppositely to organic interference gases.FeaturesIt has good sensitivity to ozone in wide range, and has advantages such as long lifespan, low cost and simple drive circuit &etc.Main ApplicationsIt is widely used in domestic ozone concentration alarm, industrial ozone concentration alarm and portable ozone concentration detector.Technical Parameters table.1NOTE: The change of Output voltage(△Vs) is the difference valuebetween V RL in test environment and V RL in clean air .Basic CircuitFig2. MQ131 Test CircuitInstructions: The above fig is the basic test circuit of MQ131.Thesensorrequires two voltageinputs: heater voltage (V H ) and circuit voltage(V C ). V H is used to supply standard working temperature to the sensor and it can adopt DC or AC power, while V RL is the voltage of load resistance R L which is in series with sensor. Vc supplies the detect voltage to load resistance R Land it should adopts DC power.Description of Sensor CharactersO 3 AirConcentration(ppb)Cautions1 .Following conditions must be prohibited1.1 Exposed to organic silicon steamSensing materialwill lose sensitivity and never recover if the sensor absorbs organic silicon steam. Sensors must avoid exposing to silicon bond, fixature, silicon latex, putty or plastic contain silicon environment. 1.2 High Corrosive gasIf the sensors are exposed to high concentration corrosive gas (such as H 2S, SO X , Cl 2, HCl etc.), it will not only result in corrosion of sensors structure, also it cause sincere sensitivity attenuation. 1.3 Alkali, Alkali metals salt, halogen pollutionThe sensors performance will be changed badly if sensors be sprayed polluted by alkali metals salt especially brine, or be exposed to halogen such as fluorine.1.4 Touch waterSensitivity of the sensors will be reduced when spattered or dipped in water. 1.5 FreezingDo avoid icing on sensor’s surface, otherwise sensing material will be broken and lost sensitivity. 1.6 Applied higher voltageApplied voltage on sensor should not be higher than stipulated value, even if the sensor is not physically damaged or broken, it causes down-line or heater damaged, and bring on sensors’ sensitivity characteristic changed badly.1.7 Voltage on wrong pins For 6 pins sensor, Pin 2&5 is heating electrodes, Pin (1,3)/(4,6) are testing electrodes (Pin 1 connects with Pin 3, while Pin 4 connects with Pin 6).If apply voltage on Pin 1&3 or 4&6, it will make lead broken; and no signal putout if apply on pins 2&4.Fig7. Lead sketch 2 .Following conditions must be avoided 2.1 Water CondensationConcentration(ppb)Time(s)Indoor conditions, slight water condensation will influence sensors’ performance lightly. However, if water condensation on sensors surface and keep a certain period, sensors’ sensitiv e will be decreased.2.2 Used in high gas concentrationNo matter the sensor is electrified or not, if it is placed in high gas concentration for long time, sensors characteristic will be affected. If lighter gas sprays the sensor, it will cause extremely damage.2.3 Long time storageThe sensors resistance will drift reversibly if it’s stored for long time without electrify, this drift is related with storage conditions. Sensors should be stored in airproof bag without volatile silicon compound. For the sensors with long time storage but no electrify, they need long galvanical aging time for stability before using. The suggested aging time as follow:Stable2.2.4 Long time exposed to adverse environmentNo matter the sensors electrified or not, if exposed to adverse environment for long time, such as high humidity, high temperature, or high pollution etc., it will influence the sensors’ performance badly. 2.5 VibrationContinual vibration will result in sensors down-lead response then break. In transportation or assembling line, pneumatic screwdriver/ultrasonic welding machine can lead this vibration.2.6 ConcussionIf sensors meet strong concussion, it may lead its lead wire disconnected.2.7 Usage Conditions2.7.1For sensor, handmade welding is optimal way. The welding conditions as follow:●Soldering flux: Rosin soldering flux contains least chlorine●homothermal soldering iron●Temperature：250℃●Time：less than 3 seconds2.7.1If users choose wave-soldering, the following conditions should be obey:●Soldering flux: Rosin soldering flux contains least chlorine●Speed: 1-2 Meter/ Minute●Warm-up temperature：100±20℃●Welding temperature：250±10℃●One time pass wave crest welding machineIf disobey the above using terms, sensors sensitivity will reduce.。

臭氧传感器
主要参数
●检测对象：臭氧O3
●检测原理：电化学
●量程：0~50、100、500、1000ppm
（其它量程请咨询）
●响应时间：≤30S（T90）
●精度：±3%
●工作电压：5V±1%
输出：TTL、R485、I2C、0~5V、0.4~2V
产品特点
●采用高精度运算电路，保证测量准确性
●支持电化学、催化燃烧、红外、热导等
测量原理，可对应上百种气体检测
●带温度补偿，出厂已精确标定，直接使用，
无需标定
●本安电路设计，即插即用
●体积小、外围电路简单、输出信号多样化
●超强一致性
概述
7ID-O3智能型臭氧气体传感器模组系
深圳伟联安科技新一代气体检测模块，传感器模组将各种不同检测原理的传感器输出信号通过高精度放大电路无噪声处理，温度补偿，高纯度气体标定等环节，将气体浓度信号转换成标准数字模拟信号。

用户不用理会复杂繁琐的气体检测原理、检测种类、标定困难等问题，即可直接使用气体传感器，读取准确气体浓度信息。

7ID-O3臭氧气体传感器模组接线图
注：TTL/RS485传输方式为被动上传，主机每轮训一次，传感器上传数据。

I2C连接是传感器为从机，用户MCU为主机。

特殊气体传感器（型号：MQ131(高浓)）使用说明书版本号：1.6实施日期：2021-07-1郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用本公司的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司MQ131臭氧传感器(高浓)产品描述MQ131臭氧传感器所使用的气敏材料是在清洁空气中电导率较高的半导体金属氧化物。

当传感器所处环境中存在臭氧时，传感器的电导率随空气中臭氧气体浓度的增加而减小。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ131臭氧传感器对臭氧的灵敏度高，对氯气、二氧化氮等强氧化性气体也有一定的灵敏度，对有机干扰气体向与臭氧相反的方向反应。

产品型号MQ131产品类型半导体气体传感器标准封装胶木，金属罩检测气体臭氧检测浓度10～1000ppm臭氧标准电路条件回路电压V c 5.0V±0.1VDC加热电压V H 5.0V±0.1V AC or DC负载电阻R L 可调标准测试条件下气敏元件特性加热电阻R H 30Ω±3Ω（室温）加热功耗P H ≤950mW灵敏度SRs(in 300ppm O 3)/Rs(in air)≥2输出电压△Vs≥1.0V(in 300ppm O 3)浓度斜率α≤0.6(R 10ppm /R 100ppm O 3)标准测试条件温度、湿度20℃±2℃；55%±5%RH 标准测试电路Vc:5.0V±0.1V；V H :5.0V±0.1V预热时间不少于48小时氧气含量21%(不低于18%，(氧气浓度会影响传感器的初始值、灵敏度及重复性，在低氧气浓度下使用时请咨询使用）寿命5年图1传感器结构图传感器特点本品在较宽的浓度范围内对臭氧有良好的灵敏度，具有长寿命、低成本、驱动电路简单等优点。
