充电系统工作原理

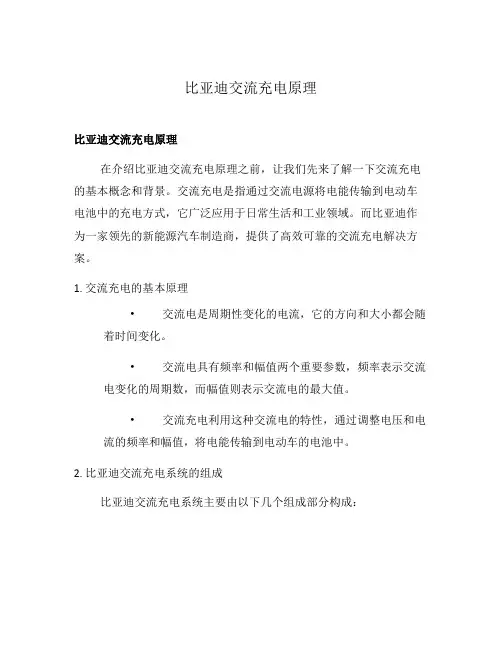

比亚迪交流充电原理比亚迪交流充电原理在介绍比亚迪交流充电原理之前，让我们先来了解一下交流充电的基本概念和背景。

交流充电是指通过交流电源将电能传输到电动车电池中的充电方式，它广泛应用于日常生活和工业领域。

而比亚迪作为一家领先的新能源汽车制造商，提供了高效可靠的交流充电解决方案。

1. 交流充电的基本原理•交流电是周期性变化的电流，它的方向和大小都会随着时间变化。

•交流电具有频率和幅值两个重要参数，频率表示交流电变化的周期数，而幅值则表示交流电的最大值。

•交流充电利用这种交流电的特性，通过调整电压和电流的频率和幅值，将电能传输到电动车的电池中。

2. 比亚迪交流充电系统的组成比亚迪交流充电系统主要由以下几个组成部分构成：电源模块电源模块是比亚迪交流充电系统的核心部分，它负责将电能转换为交流电，并提供给充电设备。

充电设备充电设备包括充电桩和充电线路，它们连接电源模块和电动车，将交流电传输到电动车的电池中。

控制单元控制单元是比亚迪交流充电系统的大脑，它负责监测和控制充电过程中的各个参数，确保充电过程安全可靠。

电动车电池电动车电池是接收交流电能的地方，它将交流电能转化为直流电能储存起来，以供电动车使用。

3. 比亚迪交流充电原理的具体过程比亚迪交流充电原理可以简单概括为以下几个步骤：电源模块将电能转换为交流电电源模块负责将来自电网的直流电能转换为适合电动车充电的交流电能。

充电设备传输交流电到电动车电池充电设备通过充电线路将交流电能传输到电动车的电池中，充电桩负责控制传输的频率和幅值。

控制单元监测和控制充电过程控制单元对充电过程中的电流、电压、功率等参数进行监测和控制，确保充电过程的安全和高效进行。

电动车电池储存交流电能电动车电池接收交流电能，并将其转化为直流电能储存起来，以供电动车使用。

结论通过比亚迪交流充电原理的解释，我们可以看到交流充电作为一种常见的充电方式在电动车领域中起着重要的作用。

比亚迪交流充电系统通过合理的组成部分和精确的控制，实现了高效可靠的充电过程，为用户提供了便捷的充电选项。

手机无线充电工作原理近年来，随着无线充电技术的逐渐成熟，手机无线充电已经成为手机行业的一大趋势。

那么，手机无线充电是如何实现的呢？本文将为您详细介绍手机无线充电的工作原理。

一、电磁感应原理手机无线充电主要基于电磁感应原理实现。

电磁感应是指通过磁场产生电场，或者通过电场产生磁场的现象。

而无线充电设备利用变化的磁场来产生电磁感应，从而实现对手机的无线充电。

二、无线充电设备无线充电设备主要由两个组件组成：发送端和接收端。

发送端为充电器，接收端为手机。

充电器通过变换电源的电能产生高频交流电，并将其输入到电磁辐射线圈中。

三、电磁辐射线圈电磁辐射线圈是手机无线充电的核心部件之一。

它由若干个匝数相等的线圈组成，并通过电流产生磁场。

手机接收端中的电磁感应线圈也具备类似的结构。

当发送端产生的交流电流通过电磁辐射线圈时，会产生一个变化的磁场，进而在接收端的电磁感应线圈上产生电磁感应。

四、电磁感应当接收端的电磁感应线圈在发送端产生的磁场作用下，会感应出交变电压。

这个交变电压会被手机的电路系统接收并转换成直流电能，用于手机的充电。

整个过程实现了无线充电的效果。

五、距离和效率手机无线充电的距离和效率是使用者普遍关心的问题。

一般而言，发送端和接收端的距离越近，传输效率越高。

若距离过长，电能传输会受到电磁波衰减的影响，导致充电效果下降。

另外，无线充电设备的功率也会影响充电效率。

较高的功率可以提高充电速度，但同时也会引起传输过程中的能量损耗和发热问题。

六、安全性手机无线充电技术在保证安全性方面进行了一系列的设计。

首先，无线充电设备会通过电流检测功能来避免过流和短路等危险情况。

其次，在传输过程中会对电磁波进行屏蔽，减少对人体的影响。

此外，无线充电设备还具备温度保护装置，当温度过高时会自动停止充电，以保证用户的安全。

七、未来展望手机无线充电技术的不断发展将为用户带来更便捷的充电体验。

目前，不仅手机厂商，诸如汽车厂商等也开始应用无线充电技术。

电动车充电原理
电动车充电原理是指将电动车电池组内的电能通过充电器供给电池组，使其电荷重新恢复，并达到正常工作状态的过程。

具体来说，电动车充电原理可分为交流充电和直流充电两种方式。

在交流充电方式下，电动车充电器将交流电源的电能通过变压器进行变压变换，将电压降低到电动车电池组所能接受的电压范围，并通过整流器将交流电转换为直流电。

然后，直流充电器将直流电能通过电池管理系统中的充电控制芯片，根据电池组的电压、电流等参数进行智能调节，将电能稳定地输入电池组进行充电。

在直流充电方式下，充电桩直接将市电的交流电能转换为直流电能，通过通信系统与电动车的电池组进行连接。

随后，电池组中的充电控制芯片接收到信号后，进行充电功率的调节，并将直流电能输入到电池组中进行充电。

无论是交流充电还是直流充电方式，充电过程中都会采用充电管理系统对充电过程进行监控和控制，以确保充电过程的安全性和充电效率。

另外，电动车充电过程中也会有充电保护装置，用于监测电池组的温度、电压、电流等参数，以避免发生过充、过放、短路等情况，保护电池组的正常工作。

总的来说，电动车充电的原理是通过将交流电源或直流电源转换为电动车所需的电能，在充电过程中智能控制充电功率和充电状态，以实现电动车电池组的充电和储能。

这种充电原理保证了电动车的正常运行和使用。

随着国家政策的调整，新能源汽车越来越普遍，其中纯电动汽车就占据了很大的比例。

纯电动汽车的充电也逐渐成为大家关注的内容，为了使用方便，纯电动汽车一般配有2个充电口，即交流充电口（慢充）和直流充电口（快充），本文简要介绍了2种充电系统的接头端子含义，阐述了大致的充电过程，同时列出了充电系统常见故障及检修方法，谨供参考。

一、充电系统简介纯电动汽车充电系统可以分成2大部分，分别为充电设施主要包括充电桩、充电线束，和车载充电装置，包括车载充电器、高压控制盒、动力电池、DC/DC转换器、低压蓄电池以及各种高压线束和低压控制线束等。

充电系统的结构组成如图1所示。

纯电动汽车动力电池出现电量不足时的处理方法主要有直流快速充电、交流慢速充电以及更换电池的方式等。

直流充电系统和交流充电系统的区别在于：直流充电系统（快充）主要是通过充电站的充电桩将直流高压电直接通过位于汽车车身前部的直流充电口给动力电池充电，但由于充电方式的限制，只能解决应急，快速充电到动力电池恢复80％左右的电量，并且对动力电池损伤较大。

交流充电系统（慢充）主要是将交流充电桩的充电接头接入位于车身后部侧边的交流充电口，通过车载充电器将220V交流电转为直流电给动力电池进行充电，这种方式能将动力电池的电量充满，并且对动力电池损伤小，时间允许时，推荐使用交流充电方式。

二、交流充电系统工作过程交流充电系统的接口按国标GB/T 20234.2-2011使用7针接口，端子分别是CP、CC、N、L、NC1、NC2和PE，其接口形状及含义如图所示。

交流充电系统与车载充电机之间的接口及端子含义，如图所示。

该端口使用6针接头，其中端子CC、CP、PE、L、N等端子与车辆充电接口的相应端子分别相连，但4号端子是空脚。

交流充电系统工作电路，如图所示，充电桩中的供电控制装置通过检测CC连接确认信号后，把S1开关从12V端切换到PWM端；当检测点1电压降到6V时，充电桩控制K1、K2开关闭合输出电流。

发电机充电指示灯原理
发电机充电指示灯是用来指示发电机是否正在充电的装置。

它基于以下原理工作。

1. 充电系统：发电机通过转动机械能产生交流电，并将其转换为直流电供电给车辆电池充电。

充电系统包括发电机、整流器和电池。

2. 发电机电压：发电机产生的电压会有所变化。

当发电机电压高于电池电压时，电流会向电池流动，从而开始充电。

3. 电压传感器：为了检测发电机电压的变化，充电指示灯通常会连接到一个电压传感器上。

电压传感器能够感知到发电机电压的变化，并输出相应的电信号。

4. 控制电路：充电指示灯的控制电路会接收电压传感器输出的电信号，并根据电压的大小决定是否点亮指示灯。

当传感器检测到发电机电压高于电池电压时，控制电路会使指示灯亮起。

5. 指示灯：充电指示灯通常是一个小灯泡或LED灯，当控制电路发出信号时会点亮。

综上所述，发电机充电指示灯通过检测发电机电压的变化，并将其与电池电压比较来判断是否需要充电。

当发电机电压高于电池电压时，指示灯会点亮，表示发电机正在充电。

电动车车载充电机的工作原理
车载充电机是电动汽车中用于给动力电池充电的装置，它的工作原理主要涉及将交流电（AC）转换为直流电（DC）。

以下是车载充电机的工作原理：
1. 交流输入：车载充电机通过电网输入交流电。

2. 整流：交流电经过桥式可控整流电路整流，将其转换为直流电。

3. PFC调制：整流后的直流电经过PFC调制后级滤波，以提供稳定的直流电压。

4. 功率变换：经过PFC调制后的直流电提供给功率变换器，功率变换器将电力进行AC-DC变换，输出需要的直流电压。

5. 电容滤波：经过功率变换器输出的直流电再次经过电容滤波，以进一步平滑电压，为电动汽车动力电池进行充电。

车载充电机对电动汽车进行充电是电力从AC转换成DC的一个过程，也是一个电力电子系统的典型应用。

它利用电子元器件和电路控制将外部电源的交流电转换为电池所需的直流电，同时实现对电池的充电和保护。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。

电动汽车充电系统工作原理宝子们，今天咱们来唠唠电动汽车充电系统的工作原理，这可是个超有趣的事儿呢！咱先来说说充电桩。

充电桩就像是电动汽车的“大饭堂”，给车车提供能量补给。

充电桩有好多种类哦。

有那种慢充的充电桩，就像是小火慢炖，慢悠悠地给汽车充电。

这种充电桩的电压和电流相对比较小，充电的时间就会长一些。

你想啊，就像咱们慢慢吃一顿大餐，细嚼慢咽，虽然时间久点，但也很享受呢。

还有快充充电桩，那可就像是吃快餐啦，速度贼快。

快充桩的电压和电流都很大，能在短时间内给电动汽车充入大量的电能。

这就好比你饿极了，然后冲进快餐店，迅速地填饱肚子。

不过呢，快充也不能老是用，偶尔来一下还行，就像快餐不能天天吃一样，老是快充可能对汽车电池不太好哦。

那这些充电桩是怎么把电送到汽车电池里去的呢？这里面就涉及到充电接口啦。

充电接口就像是嘴巴，连接着充电桩和汽车的电池管理系统。

当你把充电枪插到汽车的充电接口上，就像是给它们俩牵上了红线。

汽车的电池管理系统可厉害了，就像是汽车的“大脑管家”。

这个管家要时刻盯着电池的状态。

它得知道电池现在有多少电，还能接受多少电，温度是不是合适啥的。

要是电池太热了，就像人发烧了一样，它就得调整充电的速度，可不能让电池“病情加重”呀。

在充电的时候，电流就从充电桩通过充电接口，然后在电池管理系统的指挥下，进入到电池组里面。

电池组呢，就像是一个个小仓库，把电能储存起来。

每个小仓库（电池单体）都要被照顾到，电池管理系统要确保每个小仓库都能充到合适的电量，不能有的撑死，有的饿死。

而且呀，这个充电的过程也不是一成不变的。

就像我们的心情有时候会变一样，电池的状态也会随着充电的进行而发生变化。

比如说，刚开始充电的时候，电池可能比较“饿”，就可以多吃点电，充电速度快一点。

但是随着电池慢慢接近充满，它就吃不下那么多了，这时候充电速度就会慢下来，就像我们吃饱了就不想再吃了一样。

还有哦，充电系统还得考虑安全问题。

要是充电的时候出了啥故障，比如说漏电啦，或者是电池温度过高要着火啦，那可不得了。

充电系统的工作原理充电系统是指用于给电池、蓄电池等储能装置充电的一套电气设备。

其工作原理主要包括能量转换、能量传输和电池管理三个方面。

一、能量转换能量转换是充电系统的基础，主要包括直流-直流变换和直流-交流变换两个过程。

1. 直流-直流变换：先将输入的交流电转换成直流电，通常使用整流器实现。

整流器的主要作用是将交流电转换成直流电，并通过控制开关管的导通和截断实现输出电压的调整。

在整流器工作过程中，交流电经过变压器降压后，再通过整流桥等整流元件进行整流，形成纯直流电源给电池充电。

2. 直流-交流变换：通常是在电池内部进行直流-交流的转换，以满足电池的特定充电需求。

交流电可通过内部逆变器实现，逆变器通常采用多级逆变器或高频开关逆变器。

逆变器的主要作用是将直流电转换成交流电，并通过调整输出频率、幅度等参数来实现对电池充电的控制。

二、能量传输能量传输是指将电能从充电器传递到电池或蓄电池等储能装置的过程。

能量传输的方式有两种：有线传输和无线传输。

1. 有线传输：有线传输是采用传统的电线连接方式进行的能量传输，通过直流插头或交流插座等接口将电能从充电器传输到电池。

传输过程主要涉及电缆、连接器、继电器等电气设备。

有线传输的优点是传输效率高，传输损耗小，但使用时需要连接电线，存在安全隐患。

2. 无线传输：无线传输是指通过电磁场耦合或共振耦合的方式进行的能量传输，免去了电线连接的麻烦。

常见的无线传输方式有电磁感应式充电、电磁共振式充电等。

无线传输的优点是方便快捷，使用灵活，但由于电磁场传输会存在一定的能量损耗，传输效率较有线传输略低。

三、电池管理电池管理是充电系统的关键环节，其主要目的是确保电池充电的安全、高效和可靠性。

电池管理主要包括电池保护、电池均衡、充电控制等功能。

1. 电池保护：电池保护是为了避免电池过充、过放、过流、过温等异常情况，防止电池发生损坏。

常见的电池保护措施包括电压检测、电流检测、温度检测、短路保护等。

1. 快充系统介绍快充充电又称为直流充电，即非车载充电机（快充桩）将电网交流电转化为高压直流电给电池包充电，功率较大，可高效、快速的在短时间内为电动汽车充满电。

交流电直流电图6-15 电动汽车快充系统示意图快充桩一般用于高速公路服务区、公交场站、小区停车场等场所，由380V 三相电供电，功率可达几十千瓦及百千瓦，常见的有45kw 、60kw 、120kw 、150kw 、180kw 等，输出电压平台有200-500V 、500-750V 或200-750V 等，最大输出电流为几百安。

1. 快充系统介绍车辆充电速率与BMS充电策略及充电桩功率和输出电流有关，快充桩功率越大、持续输出电流越大、BMS请求电流越大，则充电速率越快，但是充电速率过快会导致电池包温升快，电芯一致性差，造成对电池包无法恢复的损坏及充电安全问题。

充电性能关系到电池组的使用寿命和充电时间，BMS需根据电芯特性选择合适的充电速率，基于充电安全适当提高充电速率，提高消费者的使用性能。

1. 快充系统介绍车辆端无需车载转换装置，直流电通过快充口直接输入到电池包，与慢充充电有较大区别，因此在系统组成、结构、工作原理等方面存在较大差异，表6-1为快充慢充之间的差异。

表6-1 快充慢充差异车上是否有转换装置输入电压输出功率输出电流非车载充电机（快充）否380V 大大车载充电机（慢充）是220V/380V 小小2. 快充系统现状直流充电桩市场存在哪些问题呢？兼容性问题充电安全问题充电中断问题3. 快充系统构成如图6-16所示，快充系统由快充桩、电缆组件、快充充电接口、电动汽车构成，电网接入380V工业用电，经过快充桩的转换装置，将380V交流电转换为高压直流电，通过车辆快充口，直接进入电池包，快充桩的ECU单元与车辆的BMS之间进行通讯，保证充电过程中的安全、可靠。

图6-16 电动汽车快充系统组成一、快充充电系统构成3. 快充系统构成快充桩充电线缆快充充电接口充电桩有不同电压和功率等级，可供不同型号的电动汽车充电，充电桩由转换功率模块、充电显示屏、充电桩体组成。

交流充电系统的工作原理
嘿，朋友们！今天咱来聊聊交流充电系统这玩意儿的工作原理哈。

你说这交流充电系统啊，就像是一个勤劳的小蜜蜂，不停地为电动汽车输送着能量呢！它就好比是汽车的“能量小天使”。

你看啊，当我们把充电枪插进汽车的充电口，就像是给小蜜蜂打开了工作的通道。

电流呢，就像一群欢快的小精灵，从电网里跑出来，通过充电枪，跑到汽车里去啦。

这电流小精灵们可不是瞎跑哦，它们得按照一定的规则和线路来。

交流充电系统里有各种电路啊、控制器啊啥的，就像是小精灵们的导航员，指引着它们准确地到达该去的地方，给汽车的电池充上电。

咱可以想象一下，电池就像是一个大仓库，电流小精灵们把能量一点一点地搬进这个仓库里储存起来。

等汽车要跑的时候，就可以从这个仓库里拿出能量来用啦。

那交流充电系统是怎么知道电池充了多少电呢？嘿嘿，它有专门的检测装置呀，就像一个细心的保管员，时刻关注着仓库里的情况，一旦充满了或者差不多充满了，它就会告诉充电系统，可以暂停或者结束充电啦。

而且哦，交流充电系统还挺智能的呢！它能根据电池的状态和需求，自动调整充电的速度和电流大小。

就好像我们吃饭一样，饿的时候就大口吃，不饿的时候就慢慢吃。

如果交流充电系统出了问题，那可就麻烦啦！就好比小蜜蜂生病了，不能好好工作了。

这时候就得找专业的人来给它“治病”啦。

总之呢，交流充电系统对于电动汽车来说可太重要啦！没有它，电动汽车就没法跑起来呀。

所以我们可得好好爱护它，让它能一直为我们的汽车提供稳定可靠的能量。

你们说是不是这个理儿呀？。

车载充电机工作原理
车载充电机是一种用于给电动汽车、混合动力汽车等充电的设备。

它的工作原理可以简单概括为以下几个步骤：
1. 供电输入：车载充电机首先需要从外部电源获得电能，这通常是通过将充电机连接到家庭电网或公共充电桩上来实现的。

2. AC-DC转换：车载充电机将交流电能从外部电源转换为直
流电能，这是因为电动汽车及其电池系统一般需要直流电才能进行充电。

3. 电能传输：转换后的直流电能通过电缆传输到电动车的电池系统中。

为了保证传输效率和安全性，充电机通常使用高质量的电缆和连接器。

4. 充电控制：车载充电机内部配备了充电控制器，它通过与电动车的电池系统进行通信，根据电池的充电状态和所需电流进行调整，以实现最佳的充电效果和保护电池。

5. 充电保护：车载充电机还配备了多种保护功能，如过温保护、过流保护和短路保护等，以确保充电过程的安全性和稳定性。

总的来说，车载充电机通过将外部交流电能转换为内部直流电能，并将其传输到电动车的电池系统中，实现对电池的充电。

通过充电控制和保护功能，它可以有效地管理充电过程，确保充电效果和充电安全。

慢充充电系统的工作原理嘿，朋友们！今天咱来唠唠慢充充电系统的工作原理。

你想啊，这慢充充电系统就好比是一个特别有耐心的小管家。

咱平时给手机充电，不就是把充电器插上，然后等着电慢慢充进去嘛。

这慢充充电系统也是这么个道理。

它呀，就像是一个涓涓细流，不紧不慢地把电输送到电池里。

那它是怎么做到的呢？其实很简单，就是通过一个小小的充电器，把交流电转换成直流电，然后再慢慢地给电池充电。

你说这像不像我们吃饭啊，得一口一口慢慢吃，才能吃得饱、吃得好。

要是一下子吃太多，那不得噎着呀！这慢充充电系统也是，慢慢地充，才能让电池更健康，用得更久。

你看那快充，虽然充得快，可有时候就像一阵风似的，来得快去得也快，可能对电池还不太好呢。

但咱这慢充就不一样啦，慢悠悠的，不着急。

想象一下，要是没有这慢充充电系统，那我们的电子设备可咋办呀？总不能一直用快充吧，那电池不得很快就坏掉啦。

慢充充电系统就像是一个贴心的小伙伴，一直默默地为我们的设备服务着。

它虽然不起眼，但是作用可大着呢！它能让我们的设备在充电的时候更加安全，更加稳定。

而且哦，慢充充电系统还有一个好处，就是它不会让设备发热得那么厉害。

你想想，要是充电的时候设备热得跟个小火炉似的，那多吓人呀！这慢充就不会，它就那么稳稳当当的，不慌不忙地给设备充着电。

所以说呀，咱可别小瞧了这慢充充电系统。

它虽然没有快充那么耀眼，但它可是我们设备的忠实守护者呢！它让我们的设备能够长久地陪伴我们，给我们带来方便和快乐。

咱在生活中不也得这样嘛，有时候慢一点也挺好的，别总是急急躁躁的。

就像这慢充充电系统一样，稳稳当当的，一步一个脚印，才能走得更远，不是吗？反正我是觉得，这慢充充电系统真的挺不错的，你们觉得呢？。
