悬垂金具

悬垂金具悬垂金具，又名悬吊金具、支持金具或悬垂线夹。

这种金具要用来悬挂导线于绝缘子串上（多用于直接杆塔及悬挂线于绝缘子串上）。

悬垂金具用途架空电力线路的悬垂金具用于将导线固定在绝缘子串上或将避雷线悬挂在直线杆塔上，亦用于换位杆塔上支持换位导线，耐张、转角杆塔上固定跳线。

悬垂金具安装技术要求国家标准GB 2314-1997《电力金具通用技术条件》中对悬垂线夹提出了以下技术要求:(I)悬垂金具的悬垂角不小于2500(2)悬垂金具的曲率半径不小于被安装导线直径的8倍。

(3)悬垂金具对不同导线的握力与导线额定抗拉力的百分比值有一定要求。

悬垂金具的分类1.U形螺丝式悬垂线夹U形螺丝式悬垂线夹由可锻铸铁制造的线夹船体、压板及U形螺丝组成。

它利用两个U 形螺丝压紧压板使导线固定在线夹船1本中，船体由两块钢板冲压而成的挂板吊挂，挂板安装在船体两侧的挂轴上，线夹转动轴和导线在同一轴线上，回转灵活。

由于挂板有一定宽度，若挂板摆动过大，其边缘将碰到U形螺丝上，因此，挂板与船体间的摆动角应不大于45度。

U形螺丝式悬垂线夹握力较大，适用安装中小截面的铝绞线及钢芯铝绞线。

在安装时，导线外应包缠1 x lOmn】的铝包带1-2层。

2.帝U形挂板悬垂线夹U形螺丝式悬垂线夹用于大截面钢芯铝绞线或包缠有预绞式护线条的导线时，线夹线槽直径较大，采用普通挂板容易产生变形，因而在线夹挂板上端增加U形挂板，可以减少挂板弯距，同时也改变了悬挂方向。

加装U形挂板的悬垂线夹适用于安装大截面的钢芯铝纹线或包缠有预纹式护线条的钢芯铝纹线。

3.带碗头挂板悬垂线夹1I0-220kV输电线路上直线杆塔的悬垂绝缘子串所用的悬式绝缘子，一般均采用XP-7型。

在悬垂线夹上加装XI'-70型绝缘子配套用的WS-7碗头挂板，不但可以缩短绝缘子串长度，而且减少挂板弯矩。

线夹可直接与XP-70型绝缘子相连，亦可与公称直径}l6的其他球窝绝缘子相连。

加装碗头挂板悬垂线夹，适用于安装大截面的钢芯铝绞线及包缠预纹式护线条的钢芯铝纹线。

输电线路主要构件与作用输电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传送电能。

为保持导线对地面或其他建筑物的安全距离，必须将导线架设在支撑的杆塔上。

杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。

杆塔要稳定耸立于地面之上，必须借助基础。

为了避免直接雷击导线，在杆塔顶部设有避雷线（架空地线）以作保护，同时在杆塔处之地下设有接地装置，用接地引下线或杆塔本身将雷电流导入大地。

下面将输电线路主要部件作简单介绍。

（一）杆塔杆塔是钢筋混凝土电杆（或木杆）与铁塔的总称。

木杆在送电线路已采用。

1.杆塔的分类杆塔按其作用及受力分为承力杆塔和直线杆塔两种。

承力杆塔又可分为耐张杆塔、转角杆塔、终端杆塔、分歧杆塔及耐张换位杆塔5种。

它们在正常情况下均承受具有各自特点的力的作用，在断线时都能承受断线拉力。

直线杆塔也有普通直线杆塔、换位直线杆塔和跨越直线杆塔等，它们都用于线路直线段上，支持导线垂直和水平荷载，有的直线杆塔也能兼小转角。

杆塔又可分为有拉线与无拉线两种类型。

拉线可以承受较大风载荷及断线载荷，这样可以减轻杆塔的结构，节省原材料。

2.钢筋混凝土电杆钢筋混凝土电杆是220kV以下送配电线路最广泛使用的杆塔材料。

它坚实耐久、维护工作量少、结构简单、分段组装可满足各种跨越高度要求。

其缺点是易产生裂纹，笨重给运输、施工带来不便。

放置裂缝的最好办法就是在电杆浇注时将钢筋预拉，使混凝土在承载前就受到一个预压应力。

当电杆承载时，受拉区混凝土所受拉应力与预压应力部分抵消不致产生裂纹，这种电杆叫预应力钢筋混凝土电杆。

使用预应力钢筋混凝土杆，可以节省大量钢材，壁厚也相应减少，故杆重减轻、价格下降是今后的发展方向。

单柱钢筋混凝土杆广泛使用在110kV以下的电力线路上，可分为拔梢杆、等径杆两类。

拔梢杆一般不带拉线，其主杆梢径为φ190~φ270mm，圆锥度为1/75。

等径带拉线的单杆可用于220kV电压等级以下线路。

电力金具选型手册输电线路金具选型电力线路金具选型手册（2007版）目录：A悬垂线夹1、悬垂线夹（XGU中心回转式）2、悬垂线夹（XGU带碗头挂板）3、悬垂线夹（XGU带U形挂板）4、悬垂线夹（XGU防磨型）5、悬垂线夹（XGT型）6、悬垂线夹（XGT、XGJ）7、悬垂线夹（XGH提包式）本手册主要介绍电力线路金具中的悬垂线夹。

悬垂线夹是一种用于固定电力线路的金具，具有承载能力强、安装方便等优点。

以下是各种型号的详细介绍：1、悬垂线夹（XGU中心回转式）该型号悬垂线夹采用中心回转式设计，可以使电缆得到更好的支撑和固定，适用于各种电力线路。

2、悬垂线夹（XGU带碗头挂板）该型号悬垂线夹带有碗头挂板，可以更好地固定电力线路，适用于各种电力线路。

3、悬垂线夹（XGU带U形挂板）该型号悬垂线夹带有U形挂板，适用于各种电力线路，具有安装方便、承载能力强等优点。

4、悬垂线夹（XGU防磨型）该型号悬垂线夹采用防磨设计，可以有效地延长使用寿命，适用于各种电力线路。

5、悬垂线夹（XGT型）该型号悬垂线夹采用特殊材料制造，具有抗腐蚀、耐磨损等特点，适用于各种电力线路。

6、悬垂线夹（XGT、XGJ）该型号悬垂线夹采用多种材料制造，具有承载能力强、安装方便等优点，适用于各种电力线路。

7、悬垂线夹（XGH提包式）该型号悬垂线夹采用提包式设计，可以更好地固定电力线路，适用于各种电力线路。

总之，本手册介绍的各种型号的悬垂线夹具有各自的特点和优点，可以根据实际需要进行选择和使用。

8、悬垂线夹（XGF 500KV线路用）本款悬垂线夹适用于500KV线路，采用XGF设计，具有良好的悬挂性能和耐腐蚀性能。

该线夹的使用可以有效提高线路的稳定性和安全性。

9、悬垂线夹（XGF下垂式500KV线路用）XGF下垂式500KV线路用悬垂线夹是一种专门为下垂线路设计的线夹，其设计能够有效降低线路的下垂量，提高线路的稳定性和安全性。

该线夹还具有良好的耐腐蚀性能和悬挂性能。

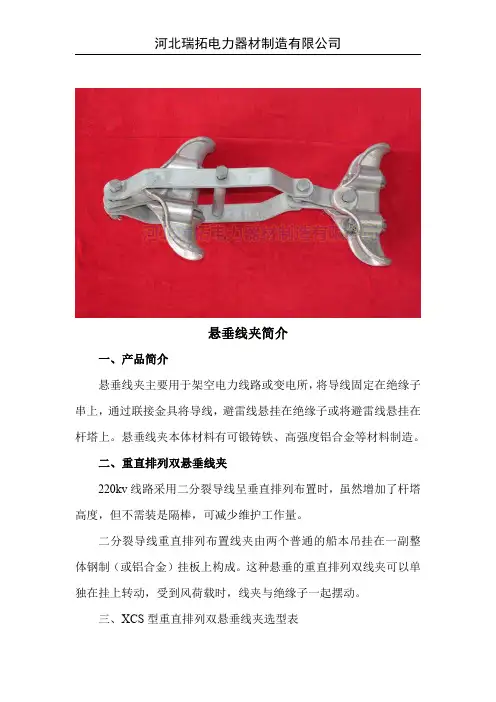

一、悬垂线夹型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-1 6.0-7.0 40 1.4XGU-2 7.1-13 40 1.8XGU-3 13.1-21.0 40 2.0XGU-4 21.1-26.0 40 3.0二、悬垂线夹（带碗头挂板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-5A 23.1-33.0 60 5.7XGU-6A 34.0-45.0 60 6.1三、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGU-5B 23.0-33.0 60 5.4XGU-6B 34.0-45.0 60 5.8四、悬垂线夹（带U型板）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XGJ-2 11.0-13.0 90 3.8XGJ-5 23.0-43.0 120 9.0五、悬垂线夹（双线夹垂直排列）型号适用绞线直径范围(包括加包缠物) 破坏荷重不小于（KN）重量(Kg) XCS-4 21.0-26 70 9.3XCS-5 23.0-33.0 100 14.6XCS-6 34.0-45.0 100 15.0耐张线夹一、耐张线夹（螺栓型）型号适用绞线直径范围(mm)(包括加包缠物) 破坏荷重不小于(KN) 重量(Kg) NLD-1 5.0-10.0 20 1.3NLD-2 10.1-14.0 40 2.1NLD-3 14.0-18.0 70 4.6NLD-4 18.1-23.0 90 7.0ND-201 5.0-10.0 20 1.1ND-202 10.1-14.0 40 1.9ND-203 14.0-18.0 70 4.2ND-204 18.1-23.0 90 6.4联结金具一、球头挂环（Q型、QP型、QH型）型号Q-7 QP-7 QP-10 QP-16 QP-21QP-30 QH-7二、碗头挂板（W型）型号W-7A w-7B三、碗头挂板（WS型）型号WS-7 WS-10 WS-16 WS-21R WS-30R四、U型挂环型号U-7 U-10 U-12 U-16 U-20U-25 U-30 U-50五、挂环（延长环）型号PH-7 PH-10 PH-12 PH-16 PH-21PH-25 PH-30六、挂环（直角环）型号ZH-7七、拉杆（YL型）型号YL-1040 YL-1243 YL-1643 YL-2543 YL-3043 八、挂板（Z型）型号Z-7 Z-10 Z-12 Z-16 Z-21Z-25九、挂板（ZS型）型号ZS-7 ZS-10 ZS-665十、挂板（PS型）型号PS-7十一、挂板（P型）型号P-7 P-10 P-12 P-16 P-21P-2118 P-2124 P-2130 P-2136 P-2142P-2148 P-2154 P-30 P-3018 P-3024P-3030 P-3036 P-3042 P-3048 P-3054十二、挂板（UB型）型号UB-7 UB-10 UB-12 UB-16 UB-21UB-30 UB-12T UB-16T UB-21T UB-30T十三、U型螺丝型号UJ-1880 UJ-2080 UJ-2280接续金具一、接线管（钢绞线用）型号JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G二、接续管（钢绞线用、爆压搭接）型号JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G三、接续管（铝绞线用）型号JY-150L JY-185L JY-210L JY-240L JY-300L JY-400LJY-500L JY-630L JY-800L四、接续管（钢芯铝绞线用、爆压）型号JYB-300/40 JYB-300/50 JYB-300/70 JYB-400/50 JYB-400/65 JYB-400/95 JYB-500/65五、接续管（铝绞线用、钳压）型号LJ-16L LJ-25L LJ-35L LJ-50L LJ-70L LJ-95LLJ-120L LJ-150L LJ-185L六、接续管（钢芯铝绞线用、钳压）型号JT-10/2 JT-16/3 JT-25/4 JT-36/6 JT-50/8 JT-70/10JT-95/15 JT-95/20 JT-120/7 JT-120/20 JT-150/8 JT-150/20JT-150/25 JT-185/10 JT-185/25 JT-185/30 JT-210/10 JT-210/25JT-210/35 JT-240/30 JT-240/40七、接续管（钢芯铝绞线用、爆压搭接）型号JTB-35/6 JTB-50/8 JTB-70/10 JTB-95/15 JTB-95/20 JTB-120/7JTB-120/20 JTB-150/8 JTB-150/20 JTB-150/25 JTB-185/10 JTB-185/25JTB-185/30 JTB-210/10 JTB-210/25 JTB-210/35 JTB-240/30 JTB-240/40八、接续管（钢芯铝绞线用、液压搭接）型号JYD-240/30 JYD-240/30 JYD-240/55 JYD-300/15 JYD-300/20 JYD-300/25 JYD-300/40 JYD-300/50 JYD-300/70 JYD-400/20 JYD-400/25 JYD-400/35JYD-400/50 JYD-400/65 JYD-500/35 JYD-500/45 JYD-500/65 JYD-630/45JYD-630/55 JYD-800/55 JYD-800/70九、接续管（钢芯铝绞线用、液压搭接）型号JY-240/30 JY-240/40 JY-240/55 JY-300/15 JY-300/20 JY-300/25JY-300/40 JY-300/50 JY-300/70 JY-400/20 JY-400/25 JY-400/35JY-400/50 JY-400/65 JY-400/95 JY-500/35 JY-500/45 JY-500/65JY-630/45 JY-630/55 JY-630/80 JY-800/55 JY-800/70 JY-800/100十、补修管型号JX-185/10 JX-185 JX-210 JX-240 JX-240/55 JX-300/15JX-300 JX-300/70 JX-400 JX-400/65 JX-400/95 JX-500JX-630 JX-800/55 JX-800 JX-35G JX-50G JX-70GJX-100G十一、并沟线夹型号JBB-1 JBB-2 JBB-3 JB-0 JB-1 JB-2JB-3 JB-4十二、跳线线夹（压缩型）型号JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7 JYT-120/20JYT-150/8 JYT-150/20 JYT-150/25 JYT-185/10 JYT-185/25 JYT-185/30JYT-210/10 JYT-210/25 JYT-210/35保护金具一、防振锤型号适用绞线外径重量(Kg)钢绞线铝绞线或铜铝绞线FD-1 7.5-9.6 1.5FD-2 10.8-14.0 2.4FD-3 14.5-17.5 4.5FD-4 18.1-22.0 5.6FD-5 23.0-29.0 7.2FD-6 29.0-35.0 8.6FD-35 7.8 1.8FD-50 9.0-9.6 2.4FD-70 11.0-11.5 4.2FD-100 13.0 5.9二、防振锤（500kv线路用）型号适用绞线直径重量FF-5 23.0-28.0 7.4三、间隔棒（FJQ型）型号适用导线外径轴向荷重不小于(KN) 重量(Kg) FJQ-404 18.1-22.0 7 1.00FJQ-405 23.0-29.0 10 1.20FJQ-204 18.1-22.0 7 0.85FJQ-205 23.0-29.0 10 1.05FJQ-455 23.0-30.8 10 2.45四、铝包带规格厚度（mm）宽度（mm）重量（Kg/m）1×10 1.0 10 0.027五、悬重锤及其附件名称型号重量备注重锤挂板ZG-1 0.28 适用安装在XGU-4悬锤线夹上ZG-2 0.29 适用安装在XGU-5、6悬锤线夹上重锤座ZJ-1 1.50 见联结金具重锤片ZC-1 15平行挂板PS-7 0.53六、重锤片（500KV线路用）型号重量（Kg）ZC-18 21.8拉线金具一、楔型线夹型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NX-1 GJ-25-35 6.6-7.8 45 1.5NX-2 GJ-50-80 9.0-11.5 88 2.4NX-3 GJ-100-120 13.0-14.0 143 4.5NX-4 GJ-35-150 15.0 164 5.6二、UT型线夹（可调式）型号适用钢绞线破坏荷重不小于（KN）重量(Kg) 型号外径（mm）NUT-1 GJ-25-35 6.6-7.8 45 2.1NUT-2 GJ-50-80 9.0-11.5 88 3.2NUT-3 GJ-100-120 13.0-14.0 143 5.4NUT-4 GJ-35-150 15.0 164 7.2三、NLY型线夹（压接可调式）型号适用钢绞线握着力不小于（KN）重量(Kg) 型号标记NLY-100B GJ1200-75125kg/mm2 1×19-13 120 5.60NLY-120B 1×19-14 140 7.28NLY-135B 1×19-15 155 7.68NLY-100C GB1200-881370N/mm2 1×19-13 130 5.83NLY-125C 1×19-14.5 165 7.87NLY-150C 1×19-16 200 11.84四、拉线用U型挂环规格破坏荷重不小于（KN）重量（Kg/m）UL-7 70 0.65UL-10 100 0.92UL-12 120 1.40UL-16 160 1.64UL-21 210 2.90五、钢线卡子型号适用钢绞线外径（mm）重量（Kg/m）JK-7 6.6-7.8 0.20JK-2 9.0-11.5 0.32六、平行挂板（PD型）型号破坏荷重不小于（KN）重量（Kg/m）PD-7 70 0.45PD-10 100 0.67PD-12 120 0.94Ｔ接金具一、T型线夹（螺栓型）型号适用导线外径（mm）重量（Kg/m）母线／引下线TL-11 7.5-9.6/7.5-9.6 0.71TL-21 10.8-14.0/7.5-9.6 0.78TL-22 10.8-14.0/10.8-14.0 0.79TL-31 14.5-17.5/7.5-9.6 1.07TL-32 14.5-17.5/10.8-14.0 1.06TL-33 14.5-17.5/14.5-17.5 1.05TL-41 18.1-22.2/7.5-9.6 1.13TL-42 18.1-22.0/10.8-14.0 1.13TL-43 18.1-22.0/14.5-17.5 1.12TL-44 18.1-22.0/18.1-22.0 1.17设备线夹一、设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1A 7.5-9.6 4 0.34SL-2A 10.8-14.0 4 0.36SL-3A 14.5-17.5 6 0.48SL-4A 18.1-22.0 6 0.51二、设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg) SL-1B 7.5-9.6 4 0.34SL-2B 10.8-14.0 4 0.36SL-3B 14.5-17.5 6 0.48SL-4B 18.1-22.0 6 0.51三、铜铝过渡设备线夹（螺栓型、A型）型号适用导线外径(mm) 螺栓数量重量(Kg) SLG-1A 7.5-9.6 4 0.37SLG-2A 10.8-14.0 4 0.43SLG-3A 14.5-17.5 6 0.70SLG-4A 18.1-22.0 6 0.73四、铜铝过渡设备线夹（螺栓型、B型）型号适用导线外径(mm) 螺栓数量重量(Kg)SLG-1B 7.5-9.6 4 0.37SLG-2B 10.8-14.0 4 0.43SLG-3B 14.5-17.5 6 0.70SLG-4B 18.1-22.0 6 0.73五、铜铝过渡板型号重量(Kg) 型号重量(Kg)MG-50×5 0.15 MG-80×10 0.82MG-63×6.3 0.33 MG-100×8 1.01MG-63×8 0.42 MG-100×10 1.26MG-63×10 0.53 MG-125×8 1.54MG-80×6.3 0.52 MG-125×10 1.92MG-80×8 0.66 MG-125×12.5 2.4电站金具一、硬母线固定金具［矩形母线平放固定金具（户内一片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg) MNP-101 63 M10 0.42MNP-102 80 0.46MNP-103 100 0.58MNP-104 125 0.62MNP-105 63 M16 0.41MNP-106 80 0.45MNP-107 100 0.57MNP-108 125 0.61一、硬母线固定金具［矩形母线平放固定金具（户内二片）］型号适用母线宽度(mm) 适用支柱绝缘子螺径重量(Kg) MNP-201 63 M10 0.70MNP-202 80 0.75MNP-203 100 0.95MNP-204 125 1.00MNP-205 63 M16 0.70MNP-206 80 0.75MNP-207 100 0.95MNP-208 125 1.00三、矩形母线间隔垫型号标称规格重量(Kg)MJG-01 M10×100 0.12MJG-02 M10×120 0.14MJG-03 M10×140 0.15MJG-04 M10×160 0.16四、软母线间隔棒型号适用导线外径(mm) 重量(Kg)MRJ-4/120 18.1-22.0 0.94MRJ-5/120 23.0-29.0 1.14MRJ-6/120 29.1-35.0 1.21MRJ-4/200 18.1-22.0 0.85MRJ-5/200 23.0-29.0 0.98MRJ-6/200 29.1-35.0 1.12五、母线伸缩节（母线与母线连接）型号重量(Kg) 型号重量(Kg)MS-63×6.3 0.39 MS-100×10 1.31MS-80×6.3 0.53 MS-125×8 1.37MS-80×8 0.70 MS-125×10 1.80MS-100×8 0.99 MS-125×12.5 2.10 六、母线伸缩节（母线与设备连接）型号重量(Kg) 型号重量(Kg)MS-63×6.3 0.55 MS-100×10 2.01MS-80×6.3 0.79 MS-125×8 2.22MS-80×8 1.05 MS-125×10 2.87MS-100×8 1.54 MS-125×12.5 3.43一、线路金具（一）悬垂线夹>>1、悬垂线夹2、悬垂线夹（带碗头挂板）3、悬垂线夹（带U形挂板）4、悬垂线夹（加强形）5、悬垂线夹（双线夹垂直排列）（二）耐张线夹>>1、耐张线夹（螺栓型）（三）联结金具>>1、球头挂环（Q、QP、OH型）2、碗头挂板（W型）3、碗头挂板（WS型）4、U形挂环5、挂环（延长环）6、挂环（直角环）7、拉环（YL型）8、挂板（Z型）9、挂板（ZS型）10、挂板（PS型）11、挂板（P型）12、挂板（UB型）13、U型螺丝14、调整板（DB型）15、U形螺丝16、调整板（PT型）17、牵引板（QY型）18、联板（L型）19、联板（LF型）20、联板（LV型）21、联板（LS型）22、联板（LJ型）23、联板（LL型）24、联板（LK型）25、联板（LX型）26、避雷线悬垂吊架（四）接续金具>>1、接续管（钢绞线用）2、接续管（钢绞线用、爆压塔）3、接续管（铝绞线用）4、接续管（钢芯铝绞线用、爆压）5、接续管（铝绞线用、钳压）6、接续管（钢芯绞线用、钳压）7、接续管（钢芯铝绞线用、爆压搭接）8、接续管（钢芯铝绞线用、液压搭接）9、接续管（钢芯铝绞线用、液压钢芯对接）10、补修管11、并沟线夹12、跳线线夹（压缩型）（五）保护金具>>1、防振锤2、防振锤（500KV线路用）3、间隔棒（FJQ型）4、铝包带5、悬重锤及其附件6、重锤片（500KV路用）（六）拉线金具>>1、楔型线夹2、UT型线夹（可调式）3、NLY型线夹（压接、可调式）4、拉线用U型挂环5、钢线卡子6、平行挂板（PD型）二、变电金具（七）T接金具>>1、T形线平（螺栓型）（八）设备线夹>>1、设备线夹（压缩型、A型）2、设备线夹（压缩型、B型）3、铜铝过渡板4、铜铝过渡设备线夹（螺栓型、A型）5、铜铝过渡设备线夹（螺栓型、B型）三、电站金具（大电流母线金具）（九）电站金具>>1、硬母线固定金具（矩形母线）（1）矩形母线平放固定金具（户内一片）（2）矩形母线平放固定金具（户内二片）（3）矩形母线间隔垫2、软母线固定金具（1）软母线间隔棒3、母线伸缩节（1）母线伸缩节（母线与母线连接）（2）母线伸缩节（母线与设备连接）。

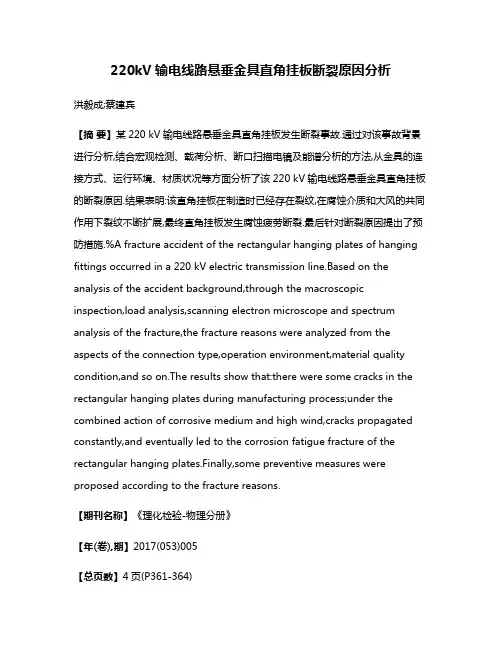

220kV输电线路悬垂金具直角挂板断裂原因分析洪毅成;蔡建宾【摘要】某220 kV输电线路悬垂金具直角挂板发生断裂事故.通过对该事故背景进行分析,结合宏观检测、载荷分析、断口扫描电镜及能谱分析的方法,从金具的连接方式、运行环境、材质状况等方面分析了该220 kV输电线路悬垂金具直角挂板的断裂原因.结果表明:该直角挂板在制造时已经存在裂纹,在腐蚀介质和大风的共同作用下裂纹不断扩展,最终直角挂板发生腐蚀疲劳断裂.最后针对断裂原因提出了预防措施.%A fracture accident of the rectangular hanging plates of hanging fittings occurred in a 220 kV electric transmission line.Based on the analysis of the accident background,through the macroscopic inspection,load analysis,scanning electron microscope and spectrum analysis of the fracture,the fracture reasons were analyzed from the aspects of the connection type,operation environment,material quality condition,and so on.The results show that:there were some cracks in the rectangular hanging plates during manufacturing process;under the combined action of corrosive medium and high wind,cracks propagated constantly,and eventually led to the corrosion fatigue fracture of the rectangular hanging plates.Finally,some preventive measures were proposed according to the fracture reasons.【期刊名称】《理化检验-物理分册》【年(卷),期】2017(053)005【总页数】4页(P361-364)【关键词】输电线路;金具;直角挂板;腐蚀疲劳断裂【作者】洪毅成;蔡建宾【作者单位】国网福建电力科学研究院,福州 350001;国网福建电力科学研究院,福州 350001【正文语种】中文【中图分类】TM75;TG115电力金具在电力线路中起到连接、支撑和保护的作用，是输变电线路上的一个重要组成部分，电力金具质量的安全可靠对电网线路的安全运行具有重要的作用[1]。

模块4配电线路常用金具（GYPD00101004）【模块描述】本模块包括金具的类型、型号和特点。

通过学习，掌握金具的型号和适用。

【正文】一、常用金具的类型在架空配电线路中，用于连接、紧固导线的金属器具，具备导电、承载、固定的金属构件，统称为金具。

金具按其性能和用途可分为：悬吊金具（悬垂线夹）、耐张金具（耐张线夹）、接触金具（设备线夹）、接续金具、防护金具和连接金具等。

1.线夹类金具（1）悬吊金具（悬垂线夹）。

悬吊金具的用途是把导线悬挂、固定在直线杆悬式绝缘子串上，其型号为XGU 型，如图GYPD00101004-1所示。

其外挂板采用热镀锌钢板或不锈钢板制造。

（2）耐张金具（耐张线夹）。

耐张金具的用途是把导线固定在耐张、转角、终端杆的悬式绝缘子串上，按其结构和安装条件可GYPD00101004T悬垂线夹图分为楔型、螺栓型、预绞丝（无螺栓）型等。

1）开口楔型耐张金具，安装导线时较为便利，适用于绝缘线剥除绝缘层后安装（可防止雷击断线），并外加绝缘罩，见图GYPD00101004-2。

用于铜绞线、或绝缘铜绞线时，线夹一般采用可锻铸铁，楔子采用黄铜制造；用于铝绞线或绝缘铝绞线时，线夹及楔子采用高强度铝合金制造。

2）螺栓型耐张金具的本体和压板由可锻铸铁制造，见图GYPD00101004-3，由于其造价较低，被广泛应用，适用于线路终端或电流不流经线夹的场合。

螺栓型铝合金耐张线夹系采用高强度铝合金制造，具有节能效果，如图GYPD00101004-4所示。

3）预绞式耐张金具，如图GYPD00101004-5所示。

其结构为预绞丝双腿绞合形成空管，折弯部预成型绞环。

预绞丝缠绕在导线上，借助于材料的弹性及收紧力，越拽越紧，不产生滑移。

绞环套在心形环上，与悬式绝缘子连接。

一般预绞式耐张线夹的旋向与绞线的旋向一致，为右旋，为增大摩擦力一般粘有石英砂。

用于10kV绝缘导线的预绞式耐张线夹，采用镀锌钢丝制成，可直接安装在绝缘导线外绝缘层上；用于铝绞线的预绞式耐张线夹，采用高强度铝合金单丝导线加工而成；用于钢绞线拉线的预绞式耐张线夹，采用镀锌钢丝制成；预绞式耐张线夹配套心形环，见图GYPD00101004-6,适用于槽型悬式绝缘子或拉线棒。

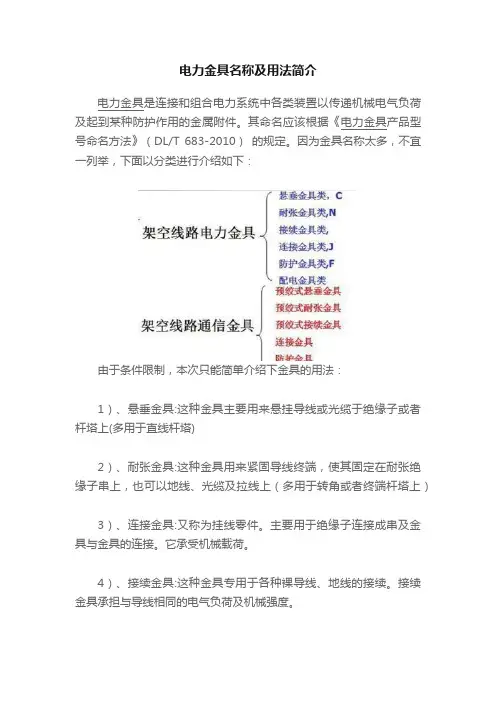

电力金具名称及用法简介
电力金具是连接和组合电力系统中各类装置以传递机械电气负荷及起到某种防护作用的金属附件。

其命名应该根据《电力金具产品型号命名方法》（DL/T 683-2010）的规定。

因为金具名称太多，不宜一列举，下面以分类进行介绍如下：
由于条件限制，本次只能简单介绍下金具的用法：
1）、悬垂金具:这种金具主要用来悬挂导线或光缆于绝缘子或者杆塔上(多用于直线杆塔)
2）、耐张金具:这种金具用来紧固导线终端，使其固定在耐张绝缘子串上，也可以地线、光缆及拉线上（多用于转角或者终端杆塔上）
3）、连接金具:又称为挂线零件。

主要用于绝缘子连接成串及金具与金具的连接。

它承受机械载荷。

4）、接续金具:这种金具专用于各种裸导线、地线的接续。

接续金具承担与导线相同的电气负荷及机械强度。

5）、防护金具:这种金具用于保护导线、绝缘子等。

如均压环、防震锤、护线条等。

6）、接触金具:这种金具用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承受力的并线连接等。

7）、固定金具:这种金具用来紧固导线终端，使其固定在耐张绝缘子串上，也可以地线、光缆及拉线上（多用于转角或者终端杆塔上）
此外，电力金具的选用应参考其破坏荷重、最大使用张力、握力，可见电晕等参数，酌情选用。
