建筑施工临时用电的室内配线要求

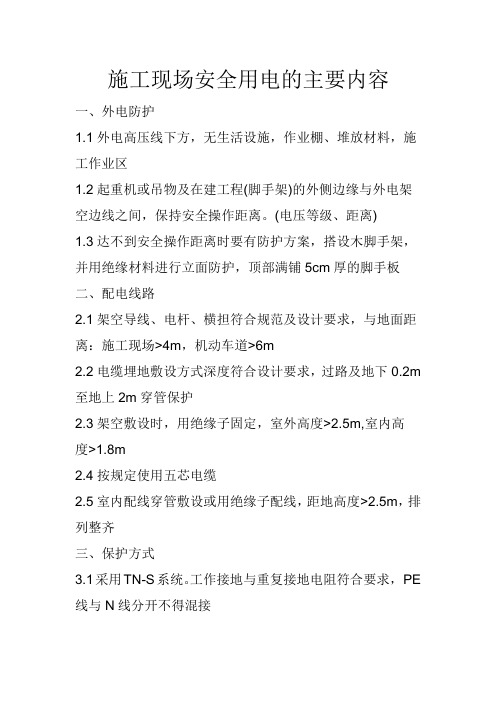

施工现场安全用电的主要内容一、外电防护1.1外电高压线下方，无生活设施，作业棚、堆放材料，施工作业区1.2起重机或吊物及在建工程(脚手架)的外侧边缘与外电架空边线之间，保持安全操作距离。

(电压等级、距离)1.3达不到安全操作距离时要有防护方案，搭设木脚手架，并用绝缘材料进行立面防护，顶部满铺5cm厚的脚手板二、配电线路2.1架空导线、电杆、横担符合规范及设计要求，与地面距离：施工现场>4m，机动车道>6m2.2电缆埋地敷设方式深度符合设计要求，过路及地下0.2m 至地上2m穿管保护2.3架空敷设时，用绝缘子固定，室外高度>2.5m,室内高度>1.8m2.4按规定使用五芯电缆2.5室内配线穿管敷设或用绝缘子配线，距地高度>2.5m，排列整齐三、保护方式3.1采用TN-S系统。

工作接地与重复接地电阻符合要求，PE 线与N线分开不得混接3.2高度>32m的设备构件有防雷接地，且做重复接地，电阻符合要求四、配电箱4.1符合三级配电二级保护要求4.2配电箱内有总隔离开关，总空气开关，及分路空气开关4.3开关箱有隔离开关，30mA漏电开关，潮湿等特殊场所为15 mA，做到一机一闸一漏一箱一锁4.4大于5.5KW的设备应用接触器控制4.5配电箱布置场所符合要求，道路通畅，有足够二人操作的空间，高度1.3-1.5m4.6箱内电器完好可靠，回路标示明显，采用端子板接线，支鸡爪式接头4.7箱有门有锁，有防雨措施五、现场照明5.1照明有单独的开关箱，有漏电开关5.2灯具金属外壳作保护接零，灯具与地面、易燃顶面、电线保持安全距离5.3电线无破皮老化现象，用绝缘子固定或穿管保护5.4按规定使用安全电压。

建筑工程临时用电规定一、在建工程的外侧边缘与外电架空线路的边缘之间应保持安全操作距离，否则必须采取有效防护措施。

二、电气设备的金属外壳应根据现场采用电力系统的不同接零或接地各施工用电机械及其他负荷必须按规定装设漏电保护器。

三、配电室的配电屏应按规定整齐装设各类仪表装置，动力和照明必须分成两大回路，室内严禁住人或堆物。

四、架空线严禁设在树木或脚手架上、架空线的最的弧垂与地面的距离不少于4m，跨越机动车道时不少于6m。

五、临时照明用电室外灯具距地面不低于3m，室内不低于2.4m，在一些特殊场所，必须使用安全电压照明。

建筑工程临时用电规定（2）建筑工程临时用电是指在建筑工程施工期间所使用的临时供电设备，用于满足施工现场的电能需求。

为了确保施工安全和供电质量，建筑工程临时用电需要遵守以下规定：1. 临时供电设备应符合国家和地方有关电力安全、环保等规定和标准，且应经过合法的检测和验收。

2. 临时供电设备的安装、维护和拆除必须由具备相关电工资质的专业人员负责，并且应按照规定的程序进行。

3. 施工现场应设置专门的临时用电箱、电缆等设施，确保供电线路的安全可靠。

4. 临时用电箱应设在安全通道或者专门用以设置电器设备的区域，并设置明显的防护标识。

5. 临时电缆应选择符合要求的规格和材质，并进行规范的敷设、保护和接地。

6. 临时电缆的接头应设置在可靠的箱体内，且箱体应保持干燥、无尘、无腐蚀性气体和易燃物质。

7. 临时用电设备的负荷应根据实际需求合理分配，并确保不超过设备的额定容量。

8. 临时用电设备必须定期检查和维护，及时发现和解决存在的安全隐患。

9. 施工现场应制定应急预案，包括火灾、电击等事故的应对措施和紧急报警方式。

10. 临时用电设备使用完毕后，必须进行拆除和归还，保持施工现场的清洁和整齐。

以上是建筑工程临时用电的一些基本规定，具体的要求可能会根据地区和工程的不同而有所不同，建议在施工前咨询相关的电力部门或专业人士，确保合规合法使用临时用电设备。

建筑工程临时用电施工室内配线一般要求范本1. 引言建筑工程临时用电施工室内配线是为了满足工程施工过程中对电力需求的临时供电，其标准化要求是确保施工过程中的电力使用安全、稳定和高效。

2. 适用范围本范本适用于建筑工程临时用电施工室内配线的规范要求。

3. 施工室内配线设计要求3.1 施工室内配线应由专业的电气设计人员进行设计，确保安全可靠。

3.2 施工室内配线的设计应符合相关的国家和地方电气规范、规定和标准的要求。

3.3 施工室内配线的设计应充分考虑工程的实际使用情况和需求，合理确定用电点和用电容量。

4. 施工室内配线材料要求4.1 施工室内配线材料应符合国家标准，具有合格的产品合格证明。

4.2 施工室内配线材料应具有良好的电气绝缘性能和耐火性能。

4.3 施工室内配线材料应有足够的负载能力，能够满足工程的用电需求。

4.4 施工室内配线材料的接头和连接件应牢固可靠，不得出现松动或脱落的情况。

5. 施工室内配线施工要求5.1 施工室内配线的施工应由具备相关电工操作证书和资质的人员进行。

5.2 施工室内配线的施工应按照电气设计要求进行，并严格遵守施工图纸和规范要求。

5.3 施工室内配线的施工应严格控制质量，确保每道工序的合格率达到100%。

5.4 施工室内配线的施工过程中，应严格遵守安全操作规范，防止人员伤害和事故的发生。

5.5 施工室内配线施工完成后，应由专业的电气检测人员进行全面检测和验收。

6. 施工室内配线使用要求6.1 施工室内配线使用过程中，应严格按照设计要求进行用电，不得超负荷使用。

6.2 施工室内配线使用过程中，应定期对配线设备和线路进行检查，确保其正常运行和安全稳定。

6.3 施工室内配线使用过程中，如发现线路故障或异常情况，应及时采取相应的修复和处理措施。

6.4 施工室内配线使用过程中，应加强对用电设备和线路的保护，防止人为破坏和外部物体损害。

7. 施工室内配线维护要求7.1 施工室内配线的维护应由专业的电气维修人员进行，定期进行检查和保养。

施工临时用电安全要求附件4：2022，能力建设的地面工程即将启动。

在前几年的现场检查中，发现施工现场的供电和用电非常混乱，风险很大。

为贯彻“安全第一、预防为主、综合治理”的施工现场供用电方针，确保施工现场供用电过程中的人身安全和设备安全，做好设计、施工、运行、，施工现场供、用电设施的维护、拆除安全可靠，保证质量、经济、合理。

为进一步提高2022年度第七采油厂地面工程施工现场的供电和消费管理水平做好准备。

内容：一、编制依据1、第七采油厂产能建设地面工程相关图纸2.Gb50194-2022《建筑工程施工现场用电安全规范》3、应首先遵循设计文件中所列规范及各主管部门的要求，如未要求按此联系单执行。

未尽事宜依照gb50194执行。

二、满足施工现场供用电应对危及施工现场人员的电击危险进行防护；施工现场供用电设施和电动机具应符合国家现行有关标准的规定，线路绝缘应良好。

建设工程施工现场供用电设施的设计、施工、运行、维护及拆除，除应符合gb50194的规定外，尚应符合国家、行业、企业现行有关标准、文件的规定。

一、供、用电设计及施工方案或施工组织设计的相关要求。

（一）供用电设计至少应至少包括下列内容：1.设计说明；2、施工现场用电容量统计；3.荷载计算；4、变压器选择；5.配电线路；6、配电装置；7.接地装置和防雷装置；8、供用电系统图、平面布置图。

（二）供电施工方案或施工组织设计至少应包括以下内容：1、工程概况；2.编制依据；3、供用电施工管理组织机构；4.配电装置安装、防雷接地装置安装、线路敷设等施工内容的技术要求；5、安全用电及防火措施。

二、供电、用电设施验收。

供用电工程施工完毕，电气设备应按现行国家标准《电气装置安装工程电气设备交接试验标准》gb50150的规定试验合格。

供用电工程施工完毕后，应有完整的平面布置图、系统图、隐蔽工程记录、试验记录，经验收合格后方可投入使用。

三、发电设施（一）施工现场发电设施的选址应根据负荷位置、交通运输、线路布置、污染源频率风向、周边环境等因素综合考虑。

花家地供热厂清洁能源改造并接入城市集中供热管网工程施工现场临时用电管理规定在进一步规范施工现场安全用电管理、保障施工用电安全，依据国家、北京市、集团公司、安装公司有关安全用电标准、规范、规定。

结合项目部施工现场临时用电的实际，制定本规定。

一、施工现场用电布置施工现场用电按“三级配电、两极保护”的要求设置临时用电，采用三相五线进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：1.总配电箱设置根据工程单体及生活区、办公区域的平面布置，根据施工任务的划分及设备的配置情况，整个现场用电的配电室四路供电，线路沿工地架埋，过路穿钢管埋地敷设至总配电箱，Ⅱ级配电箱至用电设备按图布置。

2.分配电箱的设置根据总配电箱设置的供电范围，再按现场各单体的设备布置及生活、办公区域的平面布置设置分配电箱。

3.楼层施工用电分配电箱的设置各单体主体结构施工时分配电箱设在施工层，在装饰阶段每隔五层左右设立一只分配电箱，以满足小型电气设备照明灯施工需要。

各总配、分配电箱的供电范围根据施工需要布置临时用电平面图。

二、安全用电技术措施和电气防火措施1.安全用电措施（1）建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。

值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。

并做好内业资料，雨季要强化检查，对查出的问题限期整改。

（2）建立对总配电箱、各路配电箱、供电线路及电气设备检查、维修、保养等安全管理制度，严禁电气设备带电运行。

（3）每台电气设备必须执行三级配电、二级漏电保护装置。

（4）每台电气设备应用各自的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一只开关箱直接控制两台及两台以上的用电设备（含插座）。

（5）电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。

视负载额定容量，正确选择熔体，使电阻丝可靠的、有效的起到短路保护和断开点的作用。

建筑工程临时用电施工室内配线一般要求1、室内配线必须采用绝缘导线。

室内配线应根据配线类型采用瓷瓶、瓷（塑料）夹、嵌绝缘槽、穿管或钢索敷设。

潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当采用金属管敷设时，金属管必须做等电位连接，且必须与PE线相连接。

2、进户线过墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施。

3、进户线的室外端应采用绝缘子固定。

4、室内配线所用导线截面，应根据用电设备的计算负荷确定，但铝线截面应不小2.5mm2，铜线截面应不小于1.5mm2。

5、室内非埋地明敷主干线距地面高度不得小于2.5m6、钢索配线的吊架间距不宜大于12m。

采用瓷夹固定导线时，导线间距应不小于35mm，瓷夹间距应不大于800mm；采用瓷瓶固定导线时，导线间距应不小于100mm，瓷瓶间距应不大于1.5m；采用护套绝缘导线时，允许直接敷设于钢索上。

建筑工程临时用电施工室内配线一般要求（二）建筑工程临时用电施工室内配线的要求主要包括以下几个方面：1. 设计要求：(1) 根据施工现场临时用电的需要，合理规划室内配电箱、电源线路和插座位置，确保临时用电能够满足现场施工的需求。

(2) 根据用电负荷的大小和电压等级，确定电线、电缆的规格和数量，确保供电安全可靠。

(3) 根据国家电气规范和相关标准，设计和选择合适的电器设备和保护措施，确保临时用电安全可靠。

2. 安全用电：(1) 临时用电施工室内配线必须符合国家电气安全规范和相关标准，确保电气设备的安全性能和用电的安全可靠。

(2) 为临时用电施工室内配电箱和重要电气设备配置过载保护装置和漏电保护装置，确保用电过程中发生短路、过载和漏电等故障时能够及时切断电源。

(3) 合理选择和布置电线、电缆和插座，确保电流载荷均匀分布，避免过载和短路的发生。

(4) 室内临时用电设备必须定期检查和维护，确保电气设备的正常运行和用电的安全可靠。

3. 接地保护：(1) 室内临时用电施工配线系统必须具有可靠的接地保护措施，以确保电气设备和人员的安全。

建筑工程临时用电施工室内配线一般要求1. 施工室内配线应符合国家相关技术标准和规范要求，如《建筑电气设计规范》等。

2. 施工室内配线应选用符合安全可靠要求的电线电缆，采用铜芯电线、电缆。

3. 施工室内配线应采用合适的线径与容量，根据实际用电负荷确定电线横截面积、额定电流等参数。

4. 施工室内配线应采用合理的线路布置和回路划分，确保电线电缆的良好散热和运行安全。

5. 施工室内配线应具备防火阻燃性能，电线电缆应符合相关消防安全要求。

6. 施工室内配线应设有合适的漏电保护装置，如漏电保护器等，以确保用电安全。

7. 施工室内配线应设有合适的短路保护装置，如过流保护器等，以防止电路短路引发事故。

8. 施工室内配线应合理设置接地装置，确保电气设备与地的良好接地，减少触电风险。

9. 施工室内配线应遵循线路布线规范，避免与其他线路或设施过近距离布置，减少干扰和安全隐患。

10. 施工室内配线应保持良好绝缘状态，确保电线电缆与其他金属物体的绝缘隔离。

11. 施工室内配线应采用合适的固定和保护措施，避免电线电缆受到损坏或外力干扰。

12. 施工室内配线应设置合适的开关和插座，方便施工人员使用和管理，确保用电质量和安全。

13. 施工室内配线应进行必要的检测和试验，确保电线电缆和相关设备的质量合格。

14. 施工室内配线应按照工程实际需要进行合理布线，避免过长过短、过密过松等问题。

15. 施工室内配线应定期进行维护和检修，确保电线电缆的良好状态和正常运行。

16. 施工室内配线应遵循施工安全操作规程，避免因不当的施工操作引发电气事故。

17. 施工室内配线应经过专业人员的验收和审查，确保施工质量符合相关要求和标准。

18. 施工室内配线应在施工完成后进行记录和档案管理，确保施工过程和质量的可追溯性。

以上是建筑工程临时用电施工室内配线一般要求，以保障施工过程中的用电安全和质量。

这些要求是为了保证施工期间电气设备正常运行，减少事故风险，保障建筑工程的正常进行。

建筑工程临时用电施工室内配线一般要求建筑工程临时用电是指在施工期间为了满足施工需要而进行的临时用电布置和配线。

临时用电的施工室内配线是其中的一个重要环节, 合理的室内配线设计能够保障施工安全, 提高工作效率, 满足施工电力需求。

以下是建筑工程临时用电施工室内配线一般要求:1.设计原则:（1）安全可靠原则: 保证用电设备的工作正常运行和人员的用电安全。

（2）合理经济原则：根据实际需求合理选用用电设备, 降低成本。

（3）灵活应变原则: 满足施工需求的同时, 考虑后期拆除和重组的灵活性。

2.设计标准:（1）按照国家和地方有关规定的施工用电标准进行设计, 如《建筑施工电力工程安全技术规范》等。

（2）根据现场具体情况进行设计, 如建筑类型、施工规模、用电设备功率等。

3.设计内容:（1）用电设备选择: 根据施工需要选择合适的用电设备, 如配电柜、电缆、插座等。

要求设备品质可靠, 防水、防尘、防火性能符合要求。

（2）线路布置: 根据临时用电需求, 针对不同区域进行线路布置, 避免线路过长或过短, 以保证电压稳定。

（3）插座布置: 根据施工实际需要, 在合适的位置设置插座, 并保证插座数量充足, 布线合理, 方便使用。

（4）安装标志标牌：在配电箱、开关、插座等设备上安装清晰可见的标识标牌, 以方便施工人员识别和使用。

（5）保护措施: 设置合适的漏电保护器和过载保护器等设备, 确保电气安全。

4.安全注意事项:（1）严禁盗电: 施工过程中, 禁止非法使用他人电力资源,避免盗电现象。

（2）禁止违规施工：施工人员应严格按照设计要求进行施工, 禁止私拉乱接、乱动电路。

（3）防水措施：在易受水浸或水滴飞溅的地方要采取适当的防水措施, 保护电气设备的安全运行。

以上是建筑工程临时用电施工室内配线的一般要求, 设计时应结合实际情况进行具体设计, 确保施工期间电力系统的安全稳定运行。

施工现场临时用电设施(d e)基本要求和规定1、临时用电工程应采用中性点直接接地(de)380/220V三相四线制低压电力系统和三相五线制接零保护系统.2、施工现场配电线路：（1）必须采用绝缘导线；（2）导线截面应满足计算负荷要求和末端电压偏移 5%(de)要求；（3）电缆配线应采用有专用保护线(de)电缆；（4）架空线路(de)导线截面一般场所不得小于100m㎡（钢线）或16 m㎡（铝线）,跨越公路、河道和在电力线路挡距内不得小于16 m㎡（钢线）或25 m㎡铝线；（5）配电线路至配电装置(de)电源进线必须做固定连接,严禁做活动连接；（6）配电线路(de)绝缘电阴值不得小于1000ΩW；（7）配电线路不得承受人为附加(de)非自然力.3、施工现场采用配电线路架空敷设：（1）采用专用电线杆,电线杆应坚固和绝缘良好；（2）线杆挡距不小于35m,挡距内无接头；（3）线间距不小于;(4)架空高度不小于距地面4m,距机动车道6m;距暂设工程顶端;距广播通讯线路1m;距交叉电力线路;距10LV交叉电力线路;(5)相序排列,用单横担架设时为L1、N、L2、L3、PE；当双横担架设时,上层横为L1、L2、L3下层横担为L1、N、PE.4、施工现场用电缆敷设：（1）电缆敷设采用直埋地或架空,严禁沿地面明设；（2）埋地敷设深度不小于,并须覆盖硬质保护层,穿越建（构）筑物、道路及易受损伤场所时,须另加保护套瓷；（3）架空敷设时应采用沿墙或电杆绝缘固定,电缆(de)最大弧垂处距地不得小于;（4）电缆接头盒应设置于地面以上,并能防水、防尘、防腐和防机械损伤；（5）在建工程内(de)临时电缆(de)敷设高度不得小于.5、施工现场用电设备(de)负荷线：（1）应采用橡皮护套,铜芯软电缆；（2）电缆(de)防护性能应与使用环境相适应；（3）电缆芯线中有用作保护接零(de)黄/绿双色绝缘线；（4）敷设应不受介质腐蚀和机械损伤；（5）电缆无中间接头和扭结.6、施工现场用三相互线接零保护系统(de)保护线要求：（1）保护线（PE线）(de)统一标志为黄/绿双色绝缘导线；（2）PE线应自专用变压器,发电机中性点处或配电室总配电箱电源进处(de)零线（N 线）上引出；（3）PE线(de)截面应不小于所对应(de)工作零线截面,并满足机械强度要求,与电气设备相接(de)PE线应为截面不小于㎡(de)多股绝缘铜线.7、施工现场用机械设备不带电(de)外露导电部分(de)保护接零要求：（1）应做保护接零(de)机械设备；①电机、变压器、电焊机(de)金属外壳；②配电屏控制屏(de)金属框架；③配电箱、开关箱(de)金属箱体；④电动机械和手持电动工具(de)金属外壳；⑤电动设备传动装置(de)固定金属部件；⑥电力线路(de)金属保护壳和敷线钢索；⑦起重机轨道；⑧电力线杆上电气装置(de)金属外壳和金属支架；⑨靠近带电部分(de)金属围栏和金属门等.（2）可不做保护接零(de)情况：①安装在配电屏、控制屏金属框架以及配电箱开关箱(de)金属箱体上,并能保证金属性连接(de)电器、仪表(de)金属外壳；②安装在发电机同一固定支架上(de)用电设备(de)金属外.（3）施工现场保护接零(de)连接规定：①保护接零线必须与PE线相连接,并与工作零线（N线）相隔离；②自备发电机组电源与外电线路电源联锁,并与之相五线制接零保护系统联锁,严禁并列运行.8、施工现场用电设备(de)要求：①符合用电设备不带电(de)外露导线部分保护接零规定；②保护外壳完备；③绝缘电组值不小于,异涉电动机(de)定子冷态2MΩ,定子热态Ω,转子冷态 MΩ,转子热态 MΩ;手持电动工具,Ⅰ类2 MΩ,Ⅱ类7 MΩ,Ⅲ类10 MΩ,④设备周围不得堆放易燃、易爆物.9、施工现场用配电屏（盘、箱）和开关箱(de)设置与使用：（1）动配电和照明配电盘（箱）宜分开设置,如合置于一屏（盘、箱）中时,应分路设置.（2）配电箱、开关箱(de)箱体应用铁质或优质绝缘材料制作,并能防水、防尘；（3）配电屏（盘、箱）和开关箱应装设电源隔离开关（含分路隔离开关）、短路保护器、过载保护电器,其额定值和动作整定值应与其负荷相适应；（4）开关箱实行“一机一闸制”,不得设置分路开关；（5）配电屏（盘、箱）和开关箱中必须设置漏电保护器,其选择应符合国家GB6829(de)要求.（6）配电屏（盘）和总配电箱中漏电保护器(de)额定漏电动作电流应大于30MA,额定漏电动作时间应大于,但其乘积应小于20MAS,并应装设电压表,电流表和电度表.（7）开关箱中(de)漏电保护器,对一般场所,额定动作电流不大于30MA,动作时间小于;对潮湿和有腐蚀介质场所,额定动作电流不大于15MA,时间小于.（8）屏（盘）、箱应作名称、用途、分路标记,箱门配锁,停止作业时断电上锁,箱内不得直接按其他用电设备,不得放置杂物,更换熔体时,不得使用代用品.（9）维修人员必须是专业电工并必须使用绝缘电工器材,维修时,维修点(de)前一级电源开关必须分闸断电,并悬挂醒目(de)停电标牌；（10）配电屏（盘、箱）开关箱周围应有宽度不小于1M(de)通道,并不得堆放杂物,不得有灌木杂草,液体浸溅,物体打击,强烈振动和热源烘烤,严禁存放易燃、易爆物和腐蚀介质.（11）屏（盘）箱必须安装牢固,移动式配电（开关）箱必须装设在坚固稳定(de)支架上,严禁置于地面.10、施工现场配电室和控制室(de)基本要求及规定：（1）应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动(de)地方.（2）应自然通风,并有防雨雪、防动物进入措施.（3）配电室(de)建筑物(de)耐火等级不应低于3级,室内应配置消防用品.（4）配电室内必须保持规定(de)操作,维修通道光度,保持清洁,严禁设置杂物,门应外开,并配锁.11、施工现场照明供电要求：（1）一般场所(de)照明电压为220V；（2）地下室、高温、有导电粉尘和狭窄(de)场所,照明电压应不大于36V；（3）潮湿和易触及照明线路(de)场所,照明电压不大于24V；（4）特别潮湿、导电良好(de)地面、金属容器内,照明电压不大于12V；和灯电压不大于36V；（5）照明变压器应为双绕组型,严禁使用自耦变压器；（6）正常环境下照明器选用开启型,潮湿环境下选用密闭防水型,易燃、易爆选用防爆型.12、施工现场防雷接地要求：（1）配电室和总配电箱进、出线处应设阀型避雷器或将其架空,进、出线处绝缘子铁脚作防雷接地.（2）防雷接地(de)电阻值不大于3Ω.（3）当施工现场与外电线路去同一供电系统时,电气设备应根据当地规定作保护接零或接地,不得一部分设备采用保护接零,而另一部分设备采用保护接地.（4）施工现场(de)电力系统严禁利用大地作相线或零线.（5）作防雷接地(de)电气设备,必须同时作重复接地.（6）保护零线(de)每一重复接地电阻值应不大于10Ω,塔吊(de)重复接地电阻值不应大于4Ω.13、施工现场使用电设备5台以上或用电设备在50KW以上时,应编制临时用电施工组织设计；5台和50KW以下时,应编制安全用电技术措施和用电防火措施.。

为贯彻国家安全生产的法律法规，执行施工现场临时用电安全技术规范JGJ46-2005标准，落实公司安全生产管理制度，保障项目施工现场用电安全，防止触电和电气火灾事故发生，制定施工现场临时用电规定。

(凡地方有要求的，可以执行地方要求）■施工现场用电要求◎采用三级配电系统；◎采用TN-S接地保护系统；◎采用二级漏电保护系统；◎实行一机一闸一箱一漏制。

1、配电箱和开关箱的配置使用规范■ 配电箱◎ 一级总箱配置计量表、电流电压表、电源总隔离开关分路隔离开关、漏电开关，接地接零排。

◎ 二级配电箱具备电源总隔离开关，分路隔离开关，断路器插座应按规定的位置紧固在绝缘板上，不得歪斜和松动。

◎ 三级末端开关移动箱必须设置隔离开关，漏电保护器（动作电流30mA或15m动作时间0.1S）N排，PE排进出线卡，电器元件必须固定在绝缘板上。

开关箱配置使用规范◎配电系统应设置总配电箱和分配电箱实行分段分层面配电。

分配电箱距离不大于30m。

开关箱用于控制固定式设备水平距离不大于3m。

◎动力配电箱与照明电箱宜分别设置。

若合置在同一个配电箱内，动力和照明线应分路设置。

▲ 三级动力箱◎开关应由三级电箱配电。

配电箱的总回路和分路必须装有明显断开点。

◎配电箱、开关箱应设在干燥、通风及常温场所，否则应作相应防护处理。

电箱设在位置周围应有足够二人同时工作的空间和通道，不准堆放任何妨碍操作、维修的物品。

▲ 电箱内线路安装◎配电箱、开关箱内的电源开关、电器安装应牢固，不得歪斜松动。

连接导线采用绝缘导线，排列整齐不得有外露带电部位。

安装板上必须分别配置专用保护接零的端子板，每个接线桩≯2根线。

电箱开关箱内的工作零线应通过接线端子板连接，配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零，保护零线通过接线端子板连接。

箱中导线进出线口应在箱体下底面，进出线应加护套，分路成束，并做成防水弯。

进入开关箱电源线严禁用插销连接。

建筑工程临时用电施工室内配线一般要求模版建筑工程临时用电施工室内配线是施工现场必不可少的一项工作，它关系到安全和施工效率。

在进行临时用电配线时，需要遵循以下一般要求。

1. 设计合理。

临时用电配线系统的设计应符合国家相关标准，并考虑具体施工场地的特点，满足施工需要。

设计应合理布置用电线路，避免线路交叉、综合布线中的互干扰等问题。

2. 布线方式灵活。

临时用电配线应采用可拆卸式配线设备，便于安装和拆除。

灵活性是其核心要求，以适应不同施工阶段和施工区域的需要。

3. 严格按照规范进行配线。

临时用电配线应根据施工电压、电流要求，选择合适规格的电线、电缆等材料进行配线。

在配线时，应按照规范要求进行布线，保持线路的整齐、固定和牢固。

4. 安全可靠。

临时用电配线应注重安全性，保证线路绝缘性能和使用安全。

采用合适的绝缘材料，保证线路的绝缘强度，避免触电事故的发生。

5. 能耐高温。

施工现场温度较高，临时用电配线应选择能耐高温的电线电缆，保证其安全使用。

6. 方便施工管理。

临时用电配线应保持整洁，以方便施工管理人员进行巡视、检查和线路维护。

7. 防水防潮。

临时用电配线在施工现场靠近地面，易受到水分的影响，应采取一定的防水措施，防止线路短路、漏电等安全隐患。

8. 合理分配电源。

临时用电配线应根据施工现场的用电负荷，合理分配电源，避免电源负荷过大或不均衡的情况。

9. 定期检查维护。

临时用电配线应定期进行检查和维护，及时发现和处理线路故障，保障施工现场的正常用电。

10. 接地保护。

临时用电配线应配备接地保护装置，确保线路的安全接地，减少接触电压，避免触电事故的发生。

11. 施工现场秩序。

临时用电配线应保持施工现场的整洁有序，避免线路被机械设备破坏。

12. 移动性。

临时用电配线应具备一定的移动性，以满足不同施工阶段和施工区域的需求。

临时用电施工室内配线的要求是十分重要的，遵循这些要求可以确保施工现场使用电力的安全和可靠，提高施工效率。

1.10 架空线路宜采用钢筋混凝土杆或木杆。

钢筋混凝土杆不得有露筋、宽度大于0.4mm的裂纹和扭曲；木杆不得腐蚀，其梢径不应小于140mm。

1.11 电杆埋设深度宜为杆长的1/10加0.6m，回填土应分层夯实。

在松软土质处宜加大埋人深度或采用卡盘等加固。

1.12 直线杆和15°以下的转角杆，可采用单横担单绝缘子，但跨越机动车道时应采用单横担双绝缘子；15°到45°的转角杆应采用双横担双绝缘子；45°以上的转角杆，应采用十字横担。

1.17 架空线路必须有短路保护。

采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。

采用断路器做短路保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。

1.18 架空线路必须有过载保护。

采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣器脱扣电流整定值的1.25倍。

2 电缆线路2.1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。

需要三相四线制配电的电缆线路必须采用五芯电缆。

五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。

淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。

2.2 电缆线路截面的选择应符合本规范第1.3条中第1款、第2款、第3款的规定，根据其长期连续负荷允许载流量和允许电压偏移确定。

2.3 电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。

埋地电缆路径应设方位标识。

2.4 电缆类型应根据敷设方式、环境条件选择。

埋地敷设宜选用铠装电缆；当选用无铠装电缆时，应能防水、防腐。

架空敷设宜选用无铠装电缆。

2.5 电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。

2.6 埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。

施工现场临时用电管理规定加强施工现场临时用电安全管理工作，满足施工需要，保障安全生产。

1 基本规定1.1 施工现场供用电应符合下列原则：1.1.1 对危及施工现场人员的电击危险应进行防护；1.1.2 施工现场供用电设施和电动机具应符合国家现行有关标准的规定，线路绝缘应良好。

1.2 施工现场临时用电基本要求1.2.1 施工现场临时用电专用的电源中性点在接地的220/380V 三相四线制低压电力系统必须符合下列规定：1 必须采用TN-S 接地接零保护系统。

2 必须采用三级配电系统。

3 必须采用两级漏电保护。

4 当施工现场共用一个用电系统时，电气设备应根据当地的要求作保护导体（保护接零），或作保护接地。

不得一部分作保护导体（保护接零）另一部分作保护接地。

1.2.2 水下、井下和矿井等施工工程应执行相应规范的有关规定。

1.2.3 TN-S 保护系统要求1 中性导体（工作零线N ）与保护导体（保护零线PE ）分设。

2 保护导体（保护零线）由变压器工作接地处引出，或由总配电箱漏电断路器电源侧零线处引出。

3 保护导体（保护零线）严禁穿过漏电保护器，中性导体（工作零线）必须穿过漏电保护器。

4 保护导体（保护零线）必须做重复接地，中性导体（工作零线）严禁做重复接地。

5 配电箱中应设两组端子板，分别为中性导体（工作零线N ）与保护导体（保护零线）。

保护导体（保护零线）端子板应与金属箱体相连，中性导体（工作零线）端子板应与金属箱体绝缘。

6 保护导体（保护零线）的统一标志为绿/ 黄双色线，在任何情况下，不得使用绿/黄双色线作为保护导体（保护零线）和负荷线。

2 施工现场临时用电的总体要求2.1 施工用电系统图、平面图、安全措施及管理制度要裱装挂设。

2.2 施工现场临时用电的布置要与平面图一致。

2.3 配电箱安装要整齐美观，固定牢固，并设有防雨防砸设施，但不应妨碍正常施工。

2.4 配电场所及用电设施要设明显的安全警示标识。

施工现场临时用电配电箱、电缆、照明规范规定为贯彻国家安全生产的法律法规，执行施工现场临时用电安全技术规范JGJ46-2005标准，落实公司安全生产管理制度，保障项目施工现场用电安全，防止触电和电气火灾事故发生，制定施工现场临时用电规定。

(凡地方有要求的，可以执行地方要求）■施工现场用电要求◎采用三级配电系统；◎采用TN-S接地保护系统；◎采用二级漏电保护系统；◎实行一机一闸一箱一漏制。

1、配电箱和开关箱的配置使用规范■ 配电箱◎ 一级总箱配置计量表、电流电压表、电源总隔离开关分路隔离开关、漏电开关，接地接零排。

◎ 二级配电箱具备电源总隔离开关，分路隔离开关，断路器插座应按规定的位置紧固在绝缘板上，不得歪斜和松动。

◎ 三级末端开关移动箱必须设置隔离开关，漏电保护器（动作电流30mA或15m动作时间0.1S）N排，PE排进出线卡，电器元件必须固定在绝缘板上。

开关箱配置使用规范◎配电系统应设置总配电箱和分配电箱实行分段分层面配电。

分配电箱距离不大于30m。

开关箱用于控制固定式设备水平距离不大于3m。

◎动力配电箱与照明电箱宜分别设置。

若合置在同一个配电箱内，动力和照明线应分路设置。

▲ 三级动力箱◎开关应由三级电箱配电。

配电箱的总回路和分路必须装有明显断开点。

◎配电箱、开关箱应设在干燥、通风及常温场所，否则应作相应防护处理。

电箱设在位置周围应有足够二人同时工作的空间和通道，不准堆放任何妨碍操作、维修的物品。

▲ 电箱内线路安装◎配电箱、开关箱内的电源开关、电器安装应牢固，不得歪斜松动。

连接导线采用绝缘导线，排列整齐不得有外露带电部位。

安装板上必须分别配置专用保护接零的端子板，每个接线桩≯2根线。

电箱开关箱内的工作零线应通过接线端子板连接，配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零，保护零线通过接线端子板连接。

箱中导线进出线口应在箱体下底面，进出线应加护套，分路成束，并做成防水弯。

施工现场临时用电安全技术规范第一章总则第1.0.1条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。

第1.0.2条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的380/220V三相四线制的低压电力系统。

对1kV及以上的高压变配电工程，应按照国家有关标准、规范执行。

第1.0.3条建筑施工现场临时用电中的其它有关技术问题尚应遵守现行的国家标准、规范或规程规定。

第二章用电管理第一节临时用电的施工组织设计第2.1.1条临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。

第2.1.2条临时用电设备在5台以下和设备总容量在50kw以下者，应制定安全用电技术措施和电气防火措施。

第2.1.3条临时用电施工组织设计的内容和步骤应包括：一、现场勘探；二、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；三、进行负荷计算；四、选择变压器容量、导线截面和电器的类型、规格；五、绘制电气平面图、立面图和接线系统图；六、制定安全用电技术措施和电气防火措施。

第2.1.4条临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。

第2.1.5条临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后实施。

第2.1.6条变更临时用电施工组织设计时必须履行第2.1.5条规定手续，并补充有关图纸资料。

第二节专业人员第2.2.1条安装、维修或拆除临时用电工程，必须由电工完成。

电工等级应同工程的难易程度和技术复杂性相适应。

第2.2.2条各类用电人员应做到：一、掌握安全用电基本知识和所用设备的性能；二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。

严禁设备带“病”运转；三、停用的设备必须拉闸断电，锁好开关箱；四、负责保护所用设备的负荷线、保护零线和开关箱。

建筑工程临时用电施工室内配线一般要求建筑工程临时用电施工室内配线是指在建筑工程施工期间，为了满足施工需要而进行的临时电力供应。

它通常包括配电箱、电缆、插头插座、保护设备等组成部分。

下面将详细介绍建筑工程临时用电施工室内配线的一般要求。

1. 配电箱：配电箱是临时用电的重要组成部分，它必须具备防火、防水、防腐蚀等特点。

配电箱应按照国家标准规定进行设计、生产和安装，且必须有明确的输入和输出标志。

配电箱的接线端子应接合牢固，不得有松动和发热现象。

2. 电缆：电缆是临时用电的电力传输线路，在选择电缆时应考虑到负载电流、线路长度、电压降和线路安全等因素。

一般要求电缆应具备耐火、耐高温、耐机械损伤、耐重负荷等性能。

电缆的敷设要避免过弯、压扁、划伤等现象，以免影响电缆的绝缘性能。

3. 插头插座：插头插座是临时用电的连接装置，它应具备耐高温、耐腐蚀、防击碎等特点。

插座的接线端子应接合牢固，不得有松动和发热现象。

插头插座的极性应一致，且要与电器设备的电源线连接正确。

4. 保护设备：临时用电的配线必须配备过载保护、漏电保护等安全设备。

过载保护装置应能够及时切断电源，在电路发生过载时保护线路和设备的安全。

漏电保护装置应能够及时检测电流泄漏，并在泄漏电流超过额定值时切断电源，以防止触电事故的发生。

5. 接地保护：临时用电的配线系统必须进行接地保护，以确保人身安全和设备正常运行。

接地保护应符合国家标准，接地电阻应控制在一定的范围内，确保接地系统的可靠性。

6. 标识和警示：临时用电的配线系统应有明确的标识和警示，包括电缆、插头插座、配电箱等设备的标示。

在临时用电场所，应设置明显的警示标志，以提醒人们注意电力安全并避免事故的发生。

总结：建筑工程临时用电施工室内配线的一般要求包括配电箱、电缆、插头插座、保护设备、接地保护、标识和警示等方面。

这些要求的目的是确保施工现场的电力供应安全可靠，避免电气事故的发生，保障人身安全和设备的正常运行。
