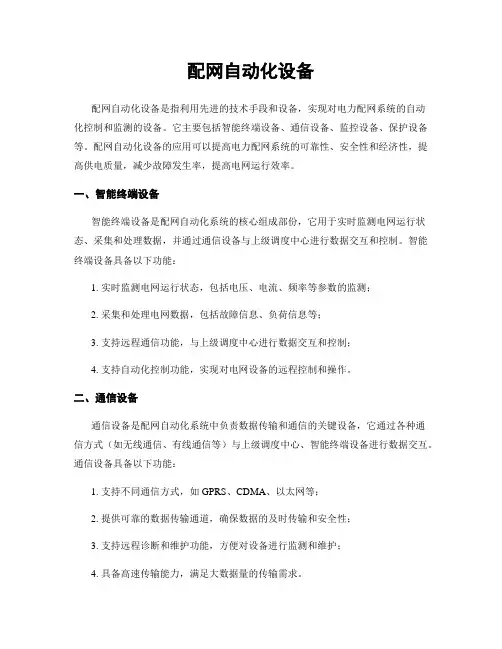

配网自动化设备

配网自动化设备配网自动化设备是指利用先进的技术手段和设备，实现对电力配网系统的自动化控制和监测的设备。

它主要包括智能终端设备、通信设备、监控设备、保护设备等。

配网自动化设备的应用可以提高电力配网系统的可靠性、安全性和经济性，提高供电质量，减少故障发生率，提高电网运行效率。

一、智能终端设备智能终端设备是配网自动化系统的核心组成部份，它用于实时监测电网运行状态、采集和处理数据，并通过通信设备与上级调度中心进行数据交互和控制。

智能终端设备具备以下功能：1. 实时监测电网运行状态，包括电压、电流、频率等参数的监测；2. 采集和处理电网数据，包括故障信息、负荷信息等；3. 支持远程通信功能，与上级调度中心进行数据交互和控制；4. 支持自动化控制功能，实现对电网设备的远程控制和操作。

二、通信设备通信设备是配网自动化系统中负责数据传输和通信的关键设备，它通过各种通信方式（如无线通信、有线通信等）与上级调度中心、智能终端设备进行数据交互。

通信设备具备以下功能：1. 支持不同通信方式，如GPRS、CDMA、以太网等；2. 提供可靠的数据传输通道，确保数据的及时传输和安全性；3. 支持远程诊断和维护功能，方便对设备进行监测和维护；4. 具备高速传输能力，满足大数据量的传输需求。

三、监控设备监控设备是配网自动化系统中用于对电网设备和运行状态进行监测和管理的设备，它可以实时获取电网设备的运行状态和参数，并通过智能终端设备进行数据交互和控制。

监控设备具备以下功能：1. 实时监测电网设备的运行状态，包括开关状态、负荷状态等；2. 支持故障检测和告警功能，及时发现和处理电网故障；3. 提供远程监控和管理功能，方便对电网设备进行远程操作和维护；4. 支持数据分析和报表功能，为电网运行决策提供数据支持。

四、保护设备保护设备是配网自动化系统中用于保护电网设备和人员安全的设备，它通过监测电网设备的运行状态和参数，及时采取保护措施，防止设备损坏和人员伤害。

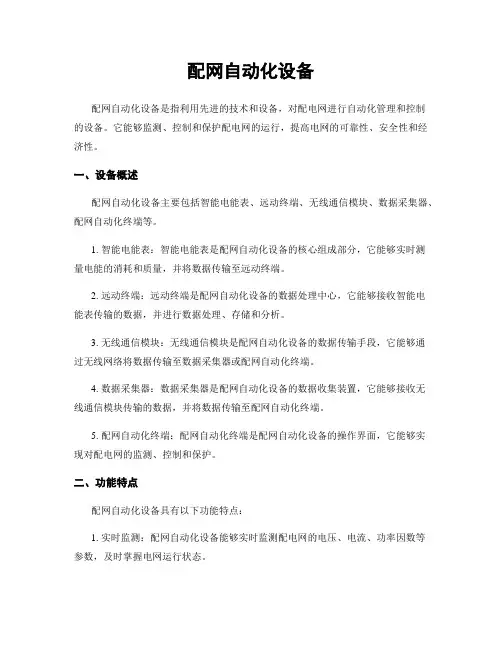

配网自动化设备配网自动化设备是指利用先进的技术和设备，对配电网进行自动化管理和控制的设备。

它能够监测、控制和保护配电网的运行，提高电网的可靠性、安全性和经济性。

一、设备概述配网自动化设备主要包括智能电能表、远动终端、无线通信模块、数据采集器、配网自动化终端等。

1. 智能电能表：智能电能表是配网自动化设备的核心组成部分，它能够实时测量电能的消耗和质量，并将数据传输至远动终端。

2. 远动终端：远动终端是配网自动化设备的数据处理中心，它能够接收智能电能表传输的数据，并进行数据处理、存储和分析。

3. 无线通信模块：无线通信模块是配网自动化设备的数据传输手段，它能够通过无线网络将数据传输至数据采集器或配网自动化终端。

4. 数据采集器：数据采集器是配网自动化设备的数据收集装置，它能够接收无线通信模块传输的数据，并将数据传输至配网自动化终端。

5. 配网自动化终端：配网自动化终端是配网自动化设备的操作界面，它能够实现对配电网的监测、控制和保护。

二、功能特点配网自动化设备具有以下功能特点：1. 实时监测：配网自动化设备能够实时监测配电网的电压、电流、功率因数等参数，及时掌握电网运行状态。

2. 远程控制：配网自动化设备能够通过远动终端实现对配电设备的远程控制，如开关的合闸、分闸等操作，提高操作效率和安全性。

3. 故障检测：配网自动化设备能够实时检测电网的故障，如短路、过载等，及时发出警报并采取相应的措施，保障电网的安全运行。

4. 负荷管理：配网自动化设备能够对电网的负荷进行管理，合理分配电力资源，提高电网的供电能力和负荷承载能力。

5. 数据分析：配网自动化设备能够对采集到的数据进行分析和统计，为电网运行和管理提供科学依据。

三、应用场景配网自动化设备广泛应用于城市配电网、工业园区、商业建筑等场景，具有以下应用场景：1. 城市配电网：配网自动化设备能够实时监测城市配电网的运行状态，提高供电可靠性和安全性。

2. 工业园区：配网自动化设备能够对工业园区的电网进行监测和控制，提高电力供应的稳定性和可靠性。

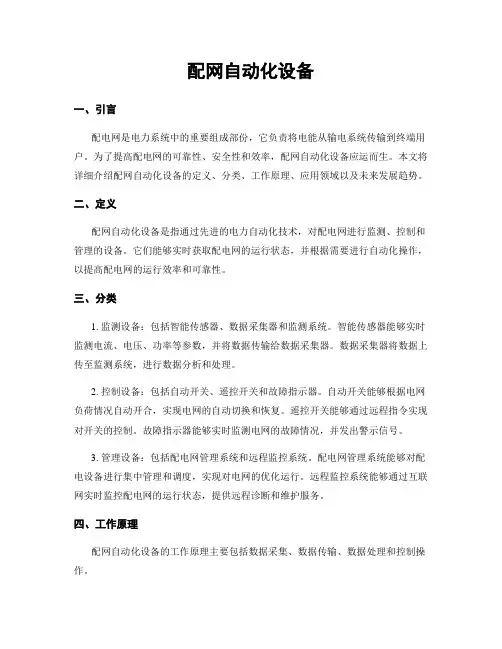

配网自动化设备一、引言配电网是电力系统中的重要组成部份，它负责将电能从输电系统传输到终端用户。

为了提高配电网的可靠性、安全性和效率，配网自动化设备应运而生。

本文将详细介绍配网自动化设备的定义、分类、工作原理、应用领域以及未来发展趋势。

二、定义配网自动化设备是指通过先进的电力自动化技术，对配电网进行监测、控制和管理的设备。

它们能够实时获取配电网的运行状态，并根据需要进行自动化操作，以提高配电网的运行效率和可靠性。

三、分类1. 监测设备：包括智能传感器、数据采集器和监测系统。

智能传感器能够实时监测电流、电压、功率等参数，并将数据传输给数据采集器。

数据采集器将数据上传至监测系统，进行数据分析和处理。

2. 控制设备：包括自动开关、遥控开关和故障指示器。

自动开关能够根据电网负荷情况自动开合，实现电网的自动切换和恢复。

遥控开关能够通过远程指令实现对开关的控制。

故障指示器能够实时监测电网的故障情况，并发出警示信号。

3. 管理设备：包括配电网管理系统和远程监控系统。

配电网管理系统能够对配电设备进行集中管理和调度，实现对电网的优化运行。

远程监控系统能够通过互联网实时监控配电网的运行状态，提供远程诊断和维护服务。

四、工作原理配网自动化设备的工作原理主要包括数据采集、数据传输、数据处理和控制操作。

1. 数据采集：智能传感器实时监测配电网的电气参数，并将数据传输给数据采集器。

2. 数据传输：数据采集器将采集到的数据通过有线或者无线通信方式传输到监测系统或者管理系统。

3. 数据处理：监测系统或者管理系统对接收到的数据进行分析和处理，生成配电网的运行状态报告和故障诊断报告。

4. 控制操作：根据数据处理的结果，自动化设备可以对配电网进行自动控制操作，如自动切换开关、远程控制开关等。

五、应用领域配网自动化设备广泛应用于城市配电网、工业园区配电网以及新能源配电网等领域。

1. 城市配电网：配网自动化设备可以实现对城市配电网的实时监测和控制，提高供电可靠性和电能质量。

配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。

1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。

1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。

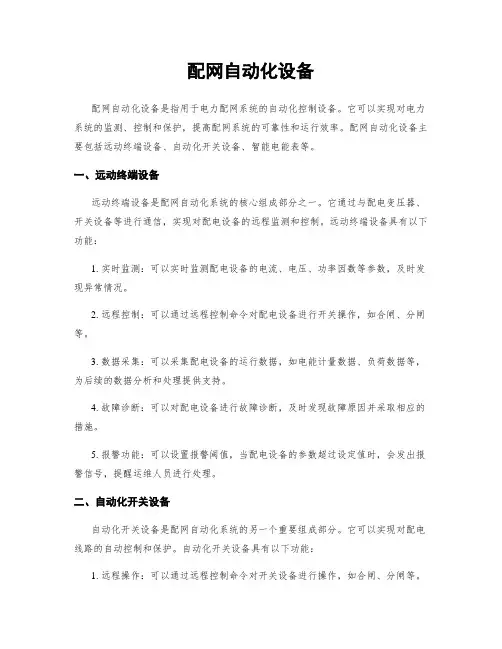

配网自动化设备配网自动化设备是指用于电力配网系统的自动化控制设备。

它可以实现对电力系统的监测、控制和保护，提高配网系统的可靠性和运行效率。

配网自动化设备主要包括远动终端设备、自动化开关设备、智能电能表等。

一、远动终端设备远动终端设备是配网自动化系统的核心组成部分之一。

它通过与配电变压器、开关设备等进行通信，实现对配电设备的远程监测和控制。

远动终端设备具有以下功能：1. 实时监测：可以实时监测配电设备的电流、电压、功率因数等参数，及时发现异常情况。

2. 远程控制：可以通过远程控制命令对配电设备进行开关操作，如合闸、分闸等。

3. 数据采集：可以采集配电设备的运行数据，如电能计量数据、负荷数据等，为后续的数据分析和处理提供支持。

4. 故障诊断：可以对配电设备进行故障诊断，及时发现故障原因并采取相应的措施。

5. 报警功能：可以设置报警阈值，当配电设备的参数超过设定值时，会发出报警信号，提醒运维人员进行处理。

二、自动化开关设备自动化开关设备是配网自动化系统的另一个重要组成部分。

它可以实现对配电线路的自动控制和保护。

自动化开关设备具有以下功能：1. 远程操作：可以通过远程控制命令对开关设备进行操作，如合闸、分闸等。

2. 自动保护：可以根据设定的保护参数，对电力系统进行过电流、过载、短路等故障的保护。

3. 自动重合闸：在发生短暂故障后，可以自动进行重合闸操作，恢复电力供应。

4. 故障录波：可以记录故障发生时的电流、电压等波形数据，为故障分析提供依据。

5. 远程通信：可以与远动终端设备进行通信，实现对配电设备的远程监测和控制。

三、智能电能表智能电能表是配网自动化系统中的重要组成部分之一。

它可以实现对电能的计量和监测，为电力系统的管理和运营提供数据支持。

智能电能表具有以下功能：1. 电能计量：可以准确测量用户的电能消耗，提供精确的电能计量数据。

2. 数据采集：可以采集电能计量数据，并通过通信方式传输给配网自动化系统，实现对电力系统的远程监测和控制。

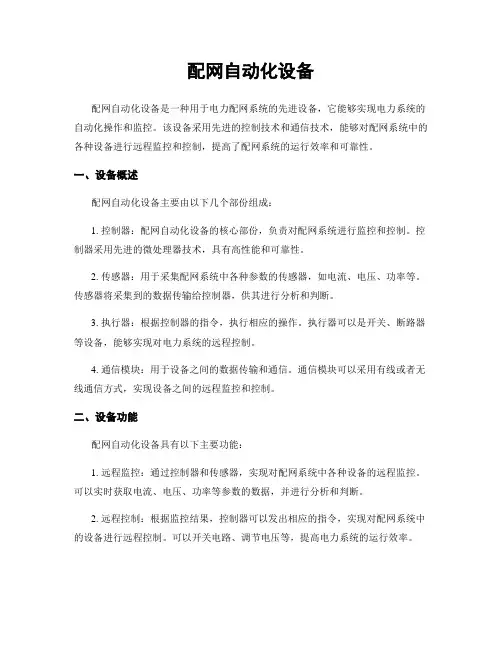

配网自动化设备配网自动化设备是一种用于电力配网系统的先进设备，它能够实现电力系统的自动化操作和监控。

该设备采用先进的控制技术和通信技术，能够对配网系统中的各种设备进行远程监控和控制，提高了配网系统的运行效率和可靠性。

一、设备概述配网自动化设备主要由以下几个部份组成：1. 控制器：配网自动化设备的核心部份，负责对配网系统进行监控和控制。

控制器采用先进的微处理器技术，具有高性能和可靠性。

2. 传感器：用于采集配网系统中各种参数的传感器，如电流、电压、功率等。

传感器将采集到的数据传输给控制器，供其进行分析和判断。

3. 执行器：根据控制器的指令，执行相应的操作。

执行器可以是开关、断路器等设备，能够实现对电力系统的远程控制。

4. 通信模块：用于设备之间的数据传输和通信。

通信模块可以采用有线或者无线通信方式，实现设备之间的远程监控和控制。

二、设备功能配网自动化设备具有以下主要功能：1. 远程监控：通过控制器和传感器，实现对配网系统中各种设备的远程监控。

可以实时获取电流、电压、功率等参数的数据，并进行分析和判断。

2. 远程控制：根据监控结果，控制器可以发出相应的指令，实现对配网系统中的设备进行远程控制。

可以开关电路、调节电压等，提高电力系统的运行效率。

3. 故障诊断：配网自动化设备能够实时监测配网系统中的故障情况，并进行诊断和分析。

一旦发现故障，控制器会及时报警，并指导维修人员进行处理。

4. 数据管理：配网自动化设备能够对采集到的数据进行存储和管理。

可以生成各种报表和曲线图，为运维人员提供数据支持和决策依据。

5. 系统优化：通过对配网系统的监控和分析，配网自动化设备能够发现系统中存在的问题，并提出优化方案。

可以调整设备的运行参数，提高配网系统的效率和可靠性。

三、设备优势配网自动化设备相比传统的配网系统具有以下优势：1. 提高运行效率：自动化操作和远程控制能够减少人工干预，提高配网系统的运行效率。

可以实时监控和调整设备的运行状态，降低能耗和损耗。

配网自动化设备配网自动化设备是指用于电力配网系统中的各种设备和装置，通过自动化技术实现对电力系统的监控、控制和管理。

它包括了各种智能终端设备、远动终端设备、自动化开关设备、通信设备等。

一、智能终端设备智能终端设备是配网自动化系统中的重要组成部份，它主要负责对电力设备的监测和控制。

智能终端设备通常包括智能终端装置、智能终端管理系统和智能终端通信设备等。

智能终端装置通过采集电力设备的状态信息，实现对电力设备的监测和故障诊断。

智能终端管理系统用于对智能终端装置进行集中管理和控制。

智能终端通信设备则负责与配网自动化系统的其他设备进行通信。

二、远动终端设备远动终端设备是配网自动化系统中的关键设备，它主要用于实现对配电设备的遥控和遥信功能。

远动终端设备通常包括遥控终端设备和遥信终端设备。

遥控终端设备通过远程控制信号，实现对配电设备的开关操作。

遥信终端设备则用于接收和传输配电设备的状态信息，实现对配电设备的监测和故障诊断。

三、自动化开关设备自动化开关设备是配网自动化系统中的重要组成部份，它主要用于实现对电力设备的自动控制和保护。

自动化开关设备通常包括自动化开关柜、自动化开关装置和自动化保护装置等。

自动化开关柜用于集中安装和管理自动化开关装置和自动化保护装置。

自动化开关装置通过接收智能终端设备和远动终端设备的控制信号，实现对电力设备的自动开关操作。

自动化保护装置则用于监测电力设备的运行状态，并在发生故障时进行保护动作。

四、通信设备通信设备是配网自动化系统中不可或者缺的一部份，它主要用于实现各个设备之间的信息传输和数据交换。

通信设备通常包括通信终端设备、通信网关设备和通信传输设备等。

通信终端设备用于与其他设备进行通信，实现信息的传输和交换。

通信网关设备则用于实现不同通信协议之间的转换和兼容。

通信传输设备则负责数据的传输和接收，保证通信的稳定和可靠。

以上是关于配网自动化设备的标准格式文本，详细介绍了智能终端设备、远动终端设备、自动化开关设备和通信设备等。

配网自动化专业术语一、引言配网自动化是电力系统中的重要组成部分，它通过应用先进的技术手段和设备，实现对配电网的监测、控制和保护，提高电网运行的可靠性、安全性和经济性。

本文将介绍配网自动化中常用的专业术语，以便更好地理解和应用该领域的相关知识。

二、专业术语解析1. 配电自动化系统（Distribution Automation System，简称DAS）配电自动化系统是由监测、控制、保护、通信和辅助功能组成的一套综合性系统，用于实现对配电网的自动化管理和运行。

2. 配电自动化设备（Distribution Automation Equipment，简称DAE）配电自动化设备是指在配电网中应用的各种设备，如智能终端单元（RTU）、智能开关、自动重合闸装置等，用于实现配网自动化的功能。

3. 智能终端单元（Remote Terminal Unit，简称RTU）智能终端单元是配电自动化系统中的核心设备之一，它负责采集、处理和传输配电网的各种数据，同时还能实现对设备的控制和保护。

4. 智能开关（Intelligent Switch）智能开关是一种具有自动化功能的开关设备，它能够根据系统需求自动切换和分配电源，实现对配电网的智能控制。

5. 自动重合闸装置（Automatic Reclosing Device，简称ARD）自动重合闸装置是一种能够自动实现线路重合闸操作的设备，它能够在短暂故障发生后自动切断电源，并在故障消除后自动恢复供电。

6. 配电自动化监测（Distribution Automation Monitoring）配电自动化监测是指对配电网各个节点的电压、电流、功率等参数进行实时监测和分析，以实现对电网运行状态的全面掌握。

7. 配电自动化控制（Distribution Automation Control）配电自动化控制是指通过对配电自动化设备的控制和调度，实现对电网运行状态的灵活控制和调整，以满足用户的需求。

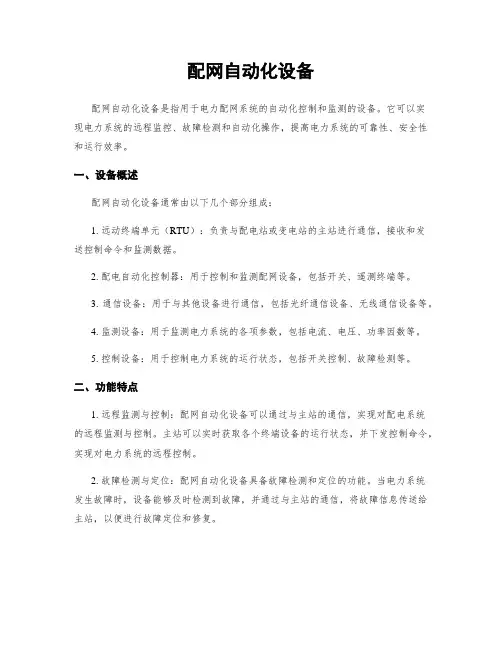

配网自动化设备配网自动化设备是指用于电力配网系统的自动化控制和监测的设备。

它可以实现电力系统的远程监控、故障检测和自动化操作，提高电力系统的可靠性、安全性和运行效率。

一、设备概述配网自动化设备通常由以下几个部分组成：1. 远动终端单元（RTU）：负责与配电站或变电站的主站进行通信，接收和发送控制命令和监测数据。

2. 配电自动化控制器：用于控制和监测配网设备，包括开关、遥测终端等。

3. 通信设备：用于与其他设备进行通信，包括光纤通信设备、无线通信设备等。

4. 监测设备：用于监测电力系统的各项参数，包括电流、电压、功率因数等。

5. 控制设备：用于控制电力系统的运行状态，包括开关控制、故障检测等。

二、功能特点1. 远程监测与控制：配网自动化设备可以通过与主站的通信，实现对配电系统的远程监测与控制。

主站可以实时获取各个终端设备的运行状态，并下发控制命令，实现对电力系统的远程控制。

2. 故障检测与定位：配网自动化设备具备故障检测和定位的功能。

当电力系统发生故障时，设备能够及时检测到故障，并通过与主站的通信，将故障信息传送给主站，以便进行故障定位和修复。

3. 负荷管理：配网自动化设备可以实现对电力系统负荷的管理和优化。

通过监测电力系统的负荷情况，设备可以根据负荷需求进行自动调节，提高电力系统的运行效率。

4. 数据存储与分析：配网自动化设备可以将监测到的数据进行存储和分析。

通过对历史数据的分析，可以发现电力系统存在的问题，并采取相应的措施进行改进和优化。

三、应用场景配网自动化设备广泛应用于城市配电网、工业园区配电网、农村电网等各个领域。

具体应用场景包括：1. 配电站自动化：配网自动化设备可以实现对配电站的远程监测与控制，提高配电站的运行效率和可靠性。

2. 变电站自动化：配网自动化设备可以实现对变电站的自动化控制和监测，提高变电站的运行效率和安全性。

3. 线路自动化：配网自动化设备可以实现对配电线路的远程监测与控制，提高线路的运行效率和可靠性。
