抽气装置工作原理

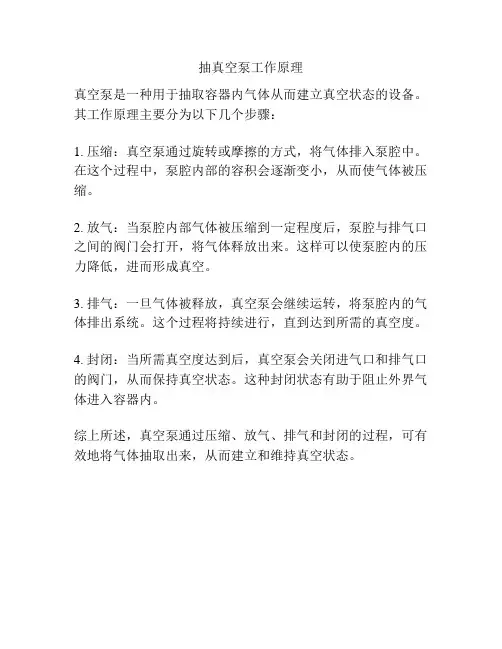

抽真空泵工作原理
真空泵是一种用于抽取容器内气体从而建立真空状态的设备。

其工作原理主要分为以下几个步骤：
1. 压缩：真空泵通过旋转或摩擦的方式，将气体排入泵腔中。

在这个过程中，泵腔内部的容积会逐渐变小，从而使气体被压缩。

2. 放气：当泵腔内部气体被压缩到一定程度后，泵腔与排气口之间的阀门会打开，将气体释放出来。

这样可以使泵腔内的压力降低，进而形成真空。

3. 排气：一旦气体被释放，真空泵会继续运转，将泵腔内的气体排出系统。

这个过程将持续进行，直到达到所需的真空度。

4. 封闭：当所需真空度达到后，真空泵会关闭进气口和排气口的阀门，从而保持真空状态。

这种封闭状态有助于阻止外界气体进入容器内。

综上所述，真空泵通过压缩、放气、排气和封闭的过程，可有效地将气体抽取出来，从而建立和维持真空状态。

冷泵cryopump的工作原理冷泵（cryopump）是一种常用于真空系统中的高效气体抽取装置。

它基于低温原理，通过使气体分子在冷表面上凝结和吸附，将气体从真空系统中排除。

冷泵具有高抽气速度、广泛的适用性以及不产生污染等优点，在许多领域得到广泛应用。

冷泵的工作原理可以分为三个步骤：冷降温、吸附和脱附。

冷泵通过制冷剂或制冷机组将冷表面降温至非常低的温度，通常低于低温液氮的沸点（-196℃）。

这样低温表面就能够有效地凝结和吸附气体分子。

当气体分子进入冷泵的凝结室时，由于表面温度低于气体的凝结点，气体分子会在冷表面上凝结成固体。

这个过程类似于水蒸汽在冷凝器中凝结成水滴。

凝结的气体分子以固体形式存在于冷表面上，被牢固地固定住。

当冷表面上的固体气体达到一定的吸附量之后，冷泵需要进行再生。

再生的过程通常是通过加热冷表面来实现的。

当冷表面加热至一定温度时，固体气体会脱附并转化为气体形式，然后通过真空系统的排气口排出。

这样，冷泵就恢复了抽气能力，可以继续抽取气体。

冷泵的高抽气速度和高效率主要归功于其低温表面。

低温表面提供了大量的凝结和吸附位置，使得气体分子能够高效地被捕获和固定。

同时，冷泵的设计还考虑了气体分子的输运和扩散效应，以最大程度地提高气体分子与冷表面的接触机会。

冷泵的应用领域非常广泛。

在半导体制造中，冷泵通常用于去除真空系统中的残余气体，确保制造过程的高纯度。

在核工业中，冷泵被用于提供高真空环境，以减少气体对实验装置的干扰。

此外，冷泵还常见于航天器、光学仪器、激光器等设备中。

尽管冷泵在真空系统中起到了重要的作用，但它也有一些局限性。

首先，冷泵需要制冷剂或制冷机组来提供低温，这增加了设备的复杂性和成本。

其次，冷泵只适用于能够在低温条件下凝结和吸附的气体分子，对于某些气体如氢气和氦气等，冷泵的抽气效果较差。

冷泵是一种高效的气体抽取装置，利用低温原理将气体分子凝结和吸附在冷表面上，实现真空系统的抽气。

其工作原理简单明了，应用广泛，但也存在一定的局限性。

抽气器的工作原理
抽气器的工作原理是指通过一定的动力或压力，将空气从一个区域抽出，从而形成真空或低压的装置。

其工作原理可以简单描述为以下几个步骤：
1. 压缩：抽气器通常使用电机驱动一个叶轮或活塞等装置，将空气压缩到一定的压力。

2. 减压：通过调整泄漏阀、活塞间隙等控制装置，让压缩的空气在一定路径上通过限制装置，逐渐降低压力，形成真空或低压区域。

3. 吸气：在减压的同时，通过合适的进气口和排气管道设置，使外部的空气进入抽气器并且被抽走。

这样就形成了负压或真空。

4. 排气：抽出的空气会通过抽气器的排气管道被排出，使系统得到连续的抽取。

需要注意的是，不同类型的抽气器可能有略微不同的工作原理，但基本的原理是通过创造负压或真空的环境来实现气体的抽取。

减压蒸馏抽气泵的工作原理
减压蒸馏抽气泵是一种常用的真空设备，其工作原理主要分为三个步骤：
1. 蒸馏：首先，将待蒸馏物放入蒸馏装置中，加热物体使其蒸发。

在低压条件下，蒸发的物质可以更容易地转化为气态。

高温和低压有助于分离混合物的组分。

2. 抽气：在蒸馏过程中，将减压蒸馏抽气泵连接到蒸馏装置上。

抽气泵通过旋转叶片或活塞运动的方式，创建一个低压区域。

这个低压区域使得物质能够从蒸馏装置中蒸发，然后被抽入抽气泵。

3. 隔离：抽气泵将蒸发的物质从蒸馏装置中抽出后，通过一系列阀门和管道将其隔离。

通常会使用冷凝器将气态物质冷却并转化为液态，然后将其收集。

通过这一系列步骤，减压蒸馏抽气泵可以实现将液态或固态物质转化为气态，并将其分离、收集的功能。

工作原理的核心是通过创建低压区域，使物质能够被抽出蒸馏装置并被隔离。

机械泵与分子泵的工作原理
机械泵：
机械泵是一种通过机械运动实现气体泵送的装置。

其工作原理主要包括以下几个步骤：
1. 压缩气体：机械泵内部装有叶轮或齿轮，当泵启动时，叶轮或齿轮会旋转，通过压缩泵内部的气体，增加气体的密度和压力。

2. 排出气体：随着叶轮或齿轮的旋转，泵内的气体会被推向泵的出口，通过排气阀门排出系统。

3. 创建真空：随着气体的排出，泵内形成了低压区域，吸引周围的气体进入泵内，继续压缩和排出，逐渐形成真空。

分子泵：
分子泵是一种利用分子热运动产生的气体扩散作用实现气体抽取的装置。

其工作原理主要包括以下几个步骤：
1. 扩散气体：分子泵内部包含一个或多个旋转的叶轮，叶轮旋转时通过离心力会将气体分子向外扩散，使气体分子自由运动。

2. 离子化气体：在分子泵内部的电子轰击下，气体分子可能被电离形成带电粒子，进一步增加气体的运动速度。

3. 抽取气体：在分子泵内部设置的抽气口或排气口，带电粒子会被静电排斥或磁场引导，从而被抽取出系统，形成真空。

机械泵和分子泵常常结合使用，机械泵主要负责将气体压缩和排出，分子泵则负责在机械泵的基础上进一步提高真空度。

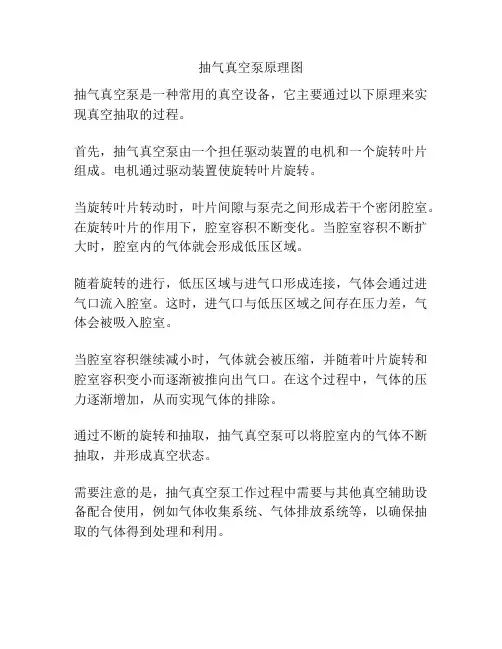

抽气真空泵原理图
抽气真空泵是一种常用的真空设备，它主要通过以下原理来实现真空抽取的过程。

首先，抽气真空泵由一个担任驱动装置的电机和一个旋转叶片组成。

电机通过驱动装置使旋转叶片旋转。

当旋转叶片转动时，叶片间隙与泵壳之间形成若干个密闭腔室。

在旋转叶片的作用下，腔室容积不断变化。

当腔室容积不断扩大时，腔室内的气体就会形成低压区域。

随着旋转的进行，低压区域与进气口形成连接，气体会通过进气口流入腔室。

这时，进气口与低压区域之间存在压力差，气体会被吸入腔室。

当腔室容积继续减小时，气体就会被压缩，并随着叶片旋转和腔室容积变小而逐渐被推向出气口。

在这个过程中，气体的压力逐渐增加，从而实现气体的排除。

通过不断的旋转和抽取，抽气真空泵可以将腔室内的气体不断抽取，并形成真空状态。

需要注意的是，抽气真空泵工作过程中需要与其他真空辅助设备配合使用，例如气体收集系统、气体排放系统等，以确保抽取的气体得到处理和利用。

抽真空机原理抽真空机是一种用于抽取容器内气体，使其压力低于大气压的设备。

它在许多领域都有广泛的应用，比如化工、医药、食品加工等。

那么，抽真空机是如何实现真空抽取的呢？接下来，我们将从原理方面来详细介绍一下。

首先，抽真空机的工作原理基于气体分子的运动规律。

在容器内部，气体分子不断地做着高速运动，并且不断地相互碰撞。

当抽真空机开始工作时，它会通过机械装置将容器内的气体分子抽出，使得容器内部气体的压力逐渐降低。

这是因为，抽真空机所产生的负压会使得容器内的气体分子向抽气口运动，从而实现了气体的抽取。

其次，抽真空机的原理还与气体的压缩和排放有关。

在抽气过程中，抽真空机会将抽取的气体分子排放到外部环境中。

这一过程是通过抽气机内部的压缩机和排气阀等装置来实现的。

压缩机会将抽取的气体分子压缩成高密度的气体，然后通过排气阀将其排放到外部环境中。

这样一来，抽真空机就实现了对容器内气体的抽取和排放。

最后，抽真空机的原理还涉及到真空度的控制。

在实际应用中，我们往往需要根据具体的工艺要求来控制容器内的真空度。

抽真空机会通过真空度控制系统来实现对真空度的精确控制。

控制系统会根据容器内的气体压力情况，调节抽气机的工作状态，从而实现对真空度的精确控制。

总的来说，抽真空机的原理是基于气体分子的运动规律，通过机械装置实现对容器内气体的抽取和排放，并通过真空度控制系统实现对真空度的精确控制。

这种原理不仅在实际应用中有着广泛的应用，而且也为我们理解真空技术提供了重要的理论基础。

希望本文对抽真空机的原理有所帮助，谢谢阅读。

抽气器1、抽气器的作用抽气器的作用是将漏入凝汽器内空气不断地抽出，以维持凝汽器内的高度真空。

故抽气器工作的好坏对凝汽器工作的影响很大。

任何一种抽汽器，不论其结构和工作原理如何，都是一种压气器，它将汽气混合物从凝汽器抽气口的压力压缩到高于大气压的出口压力。

2、抽气器的型式抽气器的型式有机械式和喷射式两种。

喷射式抽气器结构简单、工作可靠、制造成本低、维护方便、建立真空快。

常用的喷射式抽气器有射汽抽气器和射水抽气器两种，工作原理相同工质不同。

前者用蒸汽做工质，后者用水做工质。

（一）射汽抽气器1.启动抽气器的结构和工作原理：启动抽气器的作用是在汽轮机启动前给凝汽器建立真空，以缩短机组启动时间。

图5--8为启动抽气器示意图，它主要由工作喷嘴A、混合室B和扩压管C 所组成。

工质是新蒸汽，新蒸汽进入工作喷嘴A，在喷嘴A膨胀加速造成一个远高于音速的高速汽流射入混合室。

高速汽流有很强的空吸作用，从而将从抽气口来的汽气混合汽流带走，并进入扩压管C。

混合汽流在扩压管C中不断扩压，直到压力稍大于大气压力后排入大气。

启动抽气器功率大建立真空快，但工质和工质的热量不能回收，有经济损失。

故它只作为启动时用。

一旦汽轮机正常工作以后，主抽气器便投入工作，启动抽气器停止工作。

2. 主抽气器主抽气器的作用：是在汽轮机正常工作时使用，以维持凝汽器的高度真空。

主抽气器一般都采用带中间冷却器的多级型式。

其目的在于可以得到更高的真空度，同时也可以回收工质和热量，提高经济性。

图5-- 9为两级射汽抽气器工作原理图。

凝汽器内的汽气混合物由第一级抽气器抽出，并压缩到某一中间压力（低于大气压力），然后进入中间冷却器2。

在中间冷却器2中，混合物中的部分蒸汽被凝结成水，而未凝结的汽气混合物又被第二级抽走。

在第二级抽气器中，汽气混合物被压缩到略高于大气压力，再经第二级冷却器4进一步凝结并回收工质和热量。

最后的空气和少量未凝结的蒸汽一起排入大气。

（二）射水抽气器射水抽气器的工作原理：射水抽气器的工作原理同射汽抽气器相同，如图5--12所示。

真空泵工作原理一、概述真空泵是一种用于抽取气体使其达到真空状态的装置，广泛应用于科研、工业生产和医疗等领域。

其工作原理主要包括机械泵和分子泵两种方式。

二、机械泵的工作原理1. 叶片式真空泵叶片式真空泵是一种常见的机械泵，其工作原理基于叶片与泵腔之间的相对运动。

当泵的电机启动时，叶片随着电机的旋转而移动，与泵腔之间形成一系列变化的体积。

在吸气过程中，泵腔体积逐渐增大，使气体进入泵腔；在排气过程中，泵腔体积逐渐减小，使气体被排出。

2. 离心式真空泵离心式真空泵利用离心力将气体抽出。

当泵启动时，电机驱动叶轮高速旋转，气体被离心力推向泵腔壁，然后通过出口排出。

离心式真空泵适用于处理大量气体和高压气体。

三、分子泵的工作原理分子泵是一种高真空泵，其工作原理基于分子碰撞和扩散。

分子泵内部有一系列旋转的叶片，当泵启动时，叶片高速旋转，使气体分子在叶片间碰撞。

由于分子间的碰撞，气体分子逐渐从高压区域扩散到低压区域，最终被抽出。

四、真空泵的应用真空泵广泛应用于各个领域，包括：1. 科学研究：在实验室中，真空泵被用于创建低压环境，以便进行材料分析、电子显微镜等实验。

2. 工业生产：真空泵在工业生产过程中用于抽取空气和其他气体，以确保生产过程的质量和效率。

3. 医疗领域：真空泵在医疗设备中被广泛应用，如血液透析机、医用吸引设备等。

五、真空泵的维护和保养为了确保真空泵的正常运行和延长使用寿命，需要进行定期的维护和保养，包括：1. 清洁：定期清洁泵腔和叶片，以去除积聚的灰尘和污垢。

2. 润滑：根据使用说明，定期给泵腔和叶片加注适当的润滑油。

3. 检查：定期检查泵的密封性能、电机运行情况和管道连接是否正常。

4. 更换部件：根据使用寿命和磨损程度，及时更换泵的关键部件。

六、真空泵的选择和购买在选择和购买真空泵时，需要考虑以下因素：1. 抽气速度：根据需要抽取的气体量和抽取速度要求，选择适合的真空泵类型和规格。

2. 泵的真空度：根据需要达到的真空度要求，选择具有适当真空度的真空泵。

抽气器原理
抽气器，又称排气扇，是一种常见的通风设备，其原理是利用机械设备或自然
风力将室内的空气排出，使室内空气得到更新，保持室内空气清新。

抽气器的原理主要包括通风原理和工作原理两个方面。

首先，我们来看一下抽气器的通风原理。

室内空气通常会因为人体呼吸、烹饪、洗涤等活动而产生二氧化碳、水蒸气等有害气体，同时还会有异味、烟雾等污染物质产生。

如果长时间呆在这样的环境中，会导致人体不适甚至健康问题。

而抽气器通过排出室内污浊空气，引入新鲜空气，实现室内外空气交换，从而改善室内空气质量，保障人们的健康。

其次，我们来了解一下抽气器的工作原理。

抽气器通常由电机和叶轮组成。

电
机通过驱动叶轮旋转，叶轮产生负压，将室内空气吸入，然后通过排气口排出室外。

在这个过程中，室内的污浊空气被迅速排出，而室外的新鲜空气则被吸入室内，实现了空气的循环更新。

此外，还有一些抽气器利用自然风力进行通风，通过设计合理的通风口和排气口，利用气流的自然对流来实现通风排气的目的。

抽气器的原理简单清晰，通过机械或自然风力实现室内外空气交换，保障室内
空气质量，提高居住舒适度。

在实际应用中，抽气器还可以根据需要配备不同的控制系统，实现定时、定量、智能化的通风排气，满足不同场所的使用需求。

总的来说，抽气器的原理是为了改善室内空气质量，保障人们的健康。

通过通
风原理和工作原理的分析，我们可以更好地理解抽气器的作用和意义，为我们的生活和工作提供更加舒适、健康的环境。

希望本文能够对大家有所帮助，谢谢阅读！。

抽气器工作原理
抽气器是一种用于抽取气体或液体的装置，它基于以下工作原理：
1. 负压原理：抽气器通过创造一个负压环境，使得周围的气体或液体被抽入装置内部。

这是通过减小了装置内部的压力来实现的。

2. 手动操作：一些抽气器需要手动操作，通过一个手柄或按钮来创建负压环境。

当手柄或按钮被拉出或按下时，抽气器内部的容积减小，从而导致内部压力下降。

3. 机械设备：另一些抽气器则利用机械设备来创建负压环境。

例如，某些抽气器可以使用活塞或泵来减小装置内部的容积，从而降低压力。

4. 气密性：为了确保抽气器的效果，其内部必须具有良好的密封性。

这样可以防止周围的空气或液体进入装置内部，从而保持负压环境。

总之，抽气器利用负压原理和适当的操作或机械设备来吸入气体或液体，实现抽取的功能。

氧气泵工作原理氧气泵是一种用于将氧气输送到特定设备或系统中的装置。

它通常被用于医疗设备、工业设备以及实验室设备中。

氧气泵的工作原理是通过一系列的机械和电气部件来实现氧气的抽取、压缩和输送。

下面将详细介绍氧气泵的工作原理。

1. 氧气泵的结构组成氧气泵通常由电机、气缸、活塞、阀门、压缩机和控制系统等部件组成。

电机作为氧气泵的动力源，通过驱动气缸内的活塞来实现氧气的抽取和压缩。

阀门用于控制氧气的流动方向和压力，压缩机则用于增加氧气的压力，控制系统则用于监控和调节氧气泵的工作状态。

2. 氧气泵的工作原理氧气泵的工作原理可以分为抽气、压缩和输送三个阶段。

首先是抽气阶段。

当氧气泵启动时，电机驱动气缸内的活塞向上运动，气缸内的氧气被抽入气缸内。

同时，阀门关闭以防止氧气倒流。

当活塞运动到最高点时，气缸内的氧气被抽取到气缸内。

接下来是压缩阶段。

当活塞运动到最高点后，电机停止运转，活塞开始向下运动。

同时，阀门关闭以防止氧气倒流，氧气被压缩至一定压力。

压缩机会增加氧气的压力，从而使得氧气能够被输送到需要的地方。

最后是输送阶段。

当氧气被压缩至一定压力后，阀门打开，氧气被输送到需要的设备或系统中。

控制系统会监测氧气的压力和流量，确保氧气泵的稳定运行。

3. 氧气泵的应用氧气泵广泛应用于医疗设备、工业设备以及实验室设备中。

在医疗设备中，氧气泵常常被用于输送氧气到呼吸机、氧气吸入器等设备中，以满足患者的氧气需求。

在工业设备中，氧气泵常常被用于输送氧气到燃烧炉、煤气化炉等设备中，以维持设备的正常运行。

在实验室设备中，氧气泵常常被用于输送氧气到实验室反应器、气相色谱仪等设备中，以满足实验的需要。

总之，氧气泵通过抽气、压缩和输送三个阶段来实现氧气的输送。

它在医疗、工业和实验室领域发挥着重要作用。

希望本文对氧气泵的工作原理有所帮助。

爱德华溅射离子泵一、介绍爱德华溅射离子泵（Edward Sputter Ion Pump）是一种常用于真空系统的高效抽气装置。

本文将对爱德华溅射离子泵的工作原理、优势以及应用领域进行全面分析。

二、工作原理爱德华溅射离子泵利用离子轰击表面的方式将气体从真空系统中抽出。

其工作原理可概括为以下几个步骤：1. 溅射爱德华溅射离子泵通过提供一种高能量的离子源，使离子以极高的速度撞击到引出极的材料上。

该过程产生的溅射物质会与真空系统中的气体相互作用，进而转化为气体分子。

2. 离子化由于溅射过程中产生的溅射物质具有高能量，它们能够击碎、离化气体分子，将其转化为离子。

这些离子会带有正电荷。

3. 吸附带有正电荷的离子会受到引出极的电场吸引，将其引出极表面的材料上，形成吸附层。

通过连续的离子轰击和离子吸附过程，吸附层不断增厚。

4. 冷却吸附层会释放热量，因此需要通过冷却系统来保持引出极的温度稳定。

通常使用水或其他冷却介质循环冷却引出极。

5. 抽气通过上述步骤，离子泵将气体转化为离子，并将离子固定在引出极表面上。

随着吸附层的增长，真空系统中的气体逐渐减少，达到抽气的目的。

三、优势爱德华溅射离子泵在真空系统中具有许多优势，使其在多个领域得到广泛应用。

1. 高抽气速率爱德华溅射离子泵的离子轰击和离子吸附过程能够快速抽出气体，使真空系统迅速达到所需的真空度。

相比于传统的机械泵，爱德华溅射离子泵具有更高的抽气速率。

2. 清洁抽气由于离子化的气体分子会被引出极吸附，爱德华溅射离子泵能够有效地除去气体中的杂质和污染物。

这使得该泵适用于对干净度要求较高的应用领域。

3. 低维护成本爱德华溅射离子泵具有较长的使用寿命，并且维护成本低。

引出极的材料可以多次重复使用，只需定期清洗和处理。

这降低了设备的运营成本。

4. 适用范围广爱德华溅射离子泵适用于广泛的真空应用，包括光学薄膜沉积、电子显微镜、半导体制造等领域。

其工作原理和优势使其成为许多领域中的抽气装置首选。

抽气器的工作原理
抽气器是一种常见的机械设备，其工作原理是通过创建低压区域来产生气流并抽出空气或气体。

抽气器的主要组成部分通常包括电动机、叶轮、进气口和出气口等。

当电动机启动时，叶轮开始旋转。

叶轮的旋转产生了一股强大的离心力，将空气或气体从进气口吸入并迅速推向出气口。

进气口和出气口之间的区域称为压缩室。

叶轮的旋转将气体压缩到较高的压力，然后强制将其推向出气口。

由于叶轮旋转的快速和压缩室的设计，抽气器能够产生足够的压力来推动空气或气体。

在推动气体的过程中，抽气器还会通过管道或其他装置将排出的气流导向特定的地方。

这些气流可以用于排出污染物、改善空气品质、增强燃烧效率等各种应用。

不同类型的抽气器可能有不同的工作原理，但它们的核心目标都是通过旋转装置以及合适的气体流动设计来产生负压并将气体推出。

某些抽气器还可以通过过滤器等装置来净化被抽出的空气或气体。

总之，抽气器通过旋转装置和巧妙的气体流动设计来创造负压区域，以实现抽出空气或气体的目的。

这种工作原理使得抽气器成为各个领域中广泛应用的设备。

真空泵的原理
真空泵是一种用于将容器内部空气抽出的装置，其工作原理基于物质流动和压力差。

下面将不使用相同的标题来解释真空泵的工作原理。

1. 物理原理：真空泵利用压力差来移除容器内的气体。

当气体与真空泵连接时，真空泵会降低与它连接的一侧的压力，导致高压一侧气体流向低压一侧，最终使容器内部的气体减少，形成真空。

2. 减压系统：真空泵通常与减压系统一起使用，减压系统可以通过多级连续抽气将气体压力逐渐降低到所需真空度。

典型的减压系统由主抽气泵和辅助抽气泵组成，主泵用于迅速降低压力，而辅助泵则用于提高真空度和去除残留气体。

3. 工作原理：真空泵的工作原理分为两种类型，其中一种是排气型真空泵，另一种是陷阱型真空泵。

- 排气型真空泵：排气型真空泵通过机械运动或离心力将气体从被抽空的容器中排出。

常见的排气型真空泵包括鼓风机、游泳圈式真空泵和涡旋真空泵。

- 陷阱型真空泵：陷阱型真空泵是通过物质吸附、吸附剂或聚合物材料来捕捉气体分子。

这些材料具有高表面积和高吸附性，能够吸附气体并将其从容器中移除。

4. 应用领域：真空泵广泛应用于科学研究、工业生产、医疗设
备、电子器件制造等领域。

在这些领域中，真空泵的功能包括控制气体浓度、防止氧化、降低环境污染等。

5. 维护与使用注意事项：真空泵的使用需要遵循一定的安全操作规程，并根据使用情况进行定期维护。

维护工作包括清洁真空泵组件、更换磨损部件、调整工作参数等，以保证真空泵的正常运行和使用寿命。
