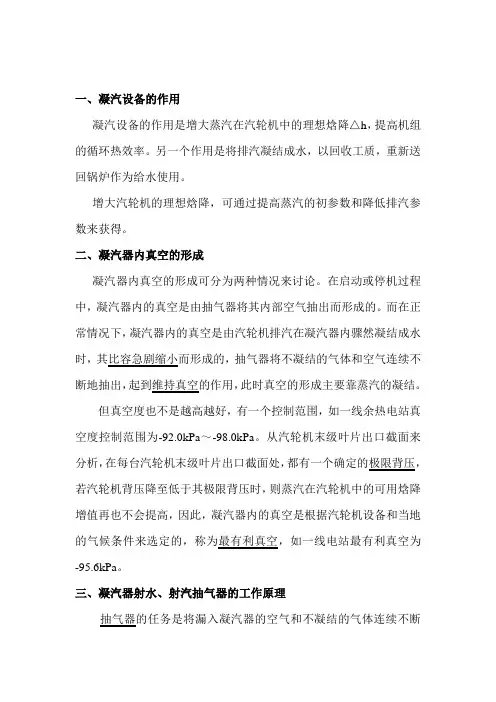

一、凝汽设备的作用凝汽设备的作用是增大蒸汽在汽轮机中的理想焓降△h，提高机组的循环热效率。

另一个作用是将排汽凝结成水，以回收工质，重新送回锅炉作为给水使用。

增大汽轮机的理想焓降，可通过提高蒸汽的初参数和降低排汽参数来获得。

二、凝汽器内真空的形成凝汽器内真空的形成可分为两种情况来讨论。

在启动或停机过程中，凝汽器内的真空是由抽气器将其内部空气抽出而形成的。

而在正常情况下，凝汽器内的真空是由汽轮机排汽在凝汽器内骤然凝结成水时，其比容急剧缩小而形成的，抽气器将不凝结的气体和空气连续不断地抽出，起到维持真空的作用，此时真空的形成主要靠蒸汽的凝结。

但真空度也不是越高越好，有一个控制范围，如一线余热电站真空度控制范围为-92.0kPa～-98.0kPa。

从汽轮机末级叶片出口截面来分析，在每台汽轮机末级叶片出口截面处，都有一个确定的极限背压，若汽轮机背压降至低于其极限背压时，则蒸汽在汽轮机中的可用焓降增值再也不会提高，因此，凝汽器内的真空是根据汽轮机设备和当地的气候条件来选定的，称为最有利真空，如一线电站最有利真空为-95.6kPa。

三、凝汽器射水、射汽抽气器的工作原理抽气器的任务是将漏入凝汽器的空气和不凝结的气体连续不断地抽出，保持凝汽器始终在较高真空下运行。

抽气器可分为射水、射汽抽气器两种，区别主要是工作介质的不同。

抽气器的工作原理：抽气器是由喷嘴、混合室、扩压管等组成，见附图。

工作介质通过喷嘴，由压力能转变为速度能，在混合室中形成了高于凝汽器内的真空，达到把气、汽混合物从凝汽器内抽出的目的。

在扩压管内，工质的速度能再转变为压力能，以略高于大气压力将混合物排入大气。

射汽抽气器的工作原理：射汽抽气器所使用的工质是过热蒸汽，故称之为射汽抽气器。

新线热力设计将射汽抽气器用于汽封蒸汽凝汽器，减少了汽轮机轴封漏汽损失，并利用漏汽的热量加热凝结水，回收热量和工质，提高了机组热经济性，防止了由于轴封漏汽过大时漏汽进入轴承润滑油，导致油中进水和轴承高温事故。

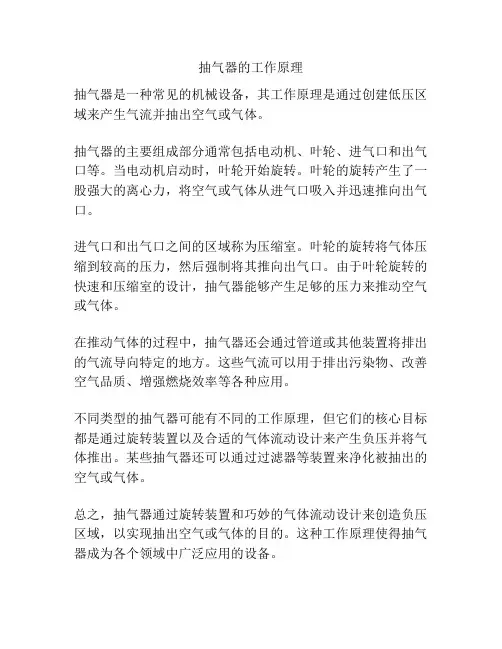

抽气器的工作原理
抽气器的工作原理是指通过一定的动力或压力，将空气从一个区域抽出，从而形成真空或低压的装置。

其工作原理可以简单描述为以下几个步骤：
1. 压缩：抽气器通常使用电机驱动一个叶轮或活塞等装置，将空气压缩到一定的压力。

2. 减压：通过调整泄漏阀、活塞间隙等控制装置，让压缩的空气在一定路径上通过限制装置，逐渐降低压力，形成真空或低压区域。

3. 吸气：在减压的同时，通过合适的进气口和排气管道设置，使外部的空气进入抽气器并且被抽走。

这样就形成了负压或真空。

4. 排气：抽出的空气会通过抽气器的排气管道被排出，使系统得到连续的抽取。

需要注意的是，不同类型的抽气器可能有略微不同的工作原理，但基本的原理是通过创造负压或真空的环境来实现气体的抽取。

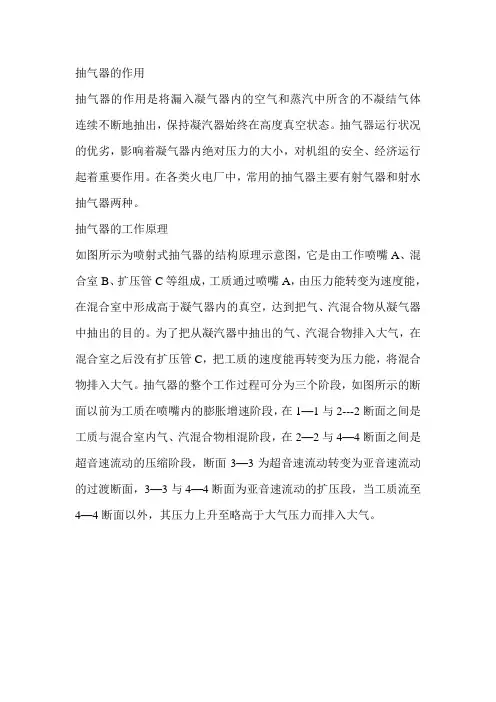

抽气器的作用
抽气器的作用是将漏入凝气器内的空气和蒸汽中所含的不凝结气体连续不断地抽出，保持凝汽器始终在高度真空状态。

抽气器运行状况的优劣，影响着凝气器内绝对压力的大小，对机组的安全、经济运行起着重要作用。

在各类火电厂中，常用的抽气器主要有射气器和射水抽气器两种。

抽气器的工作原理
如图所示为喷射式抽气器的结构原理示意图，它是由工作喷嘴A、混合室B、扩压管C等组成，工质通过喷嘴A，由压力能转变为速度能，在混合室中形成高于凝气器内的真空，达到把气、汽混合物从凝气器中抽出的目的。

为了把从凝汽器中抽出的气、汽混合物排入大气，在混合室之后没有扩压管C，把工质的速度能再转变为压力能，将混合物排入大气。

抽气器的整个工作过程可分为三个阶段，如图所示的断面以前为工质在喷嘴内的膨胀增速阶段，在1—1与2---2断面之间是工质与混合室内气、汽混合物相混阶段，在2—2与4—4断面之间是超音速流动的压缩阶段，断面3—3为超音速流动转变为亚音速流动的过渡断面，3—3与4—4断面为亚音速流动的扩压段，当工质流至4—4断面以外，其压力上升至略高于大气压力而排入大气。

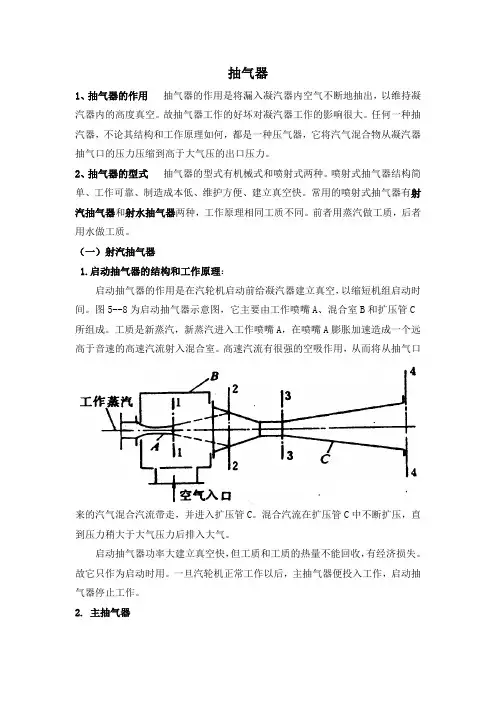

抽气器1、抽气器的作用抽气器的作用是将漏入凝汽器内空气不断地抽出，以维持凝汽器内的高度真空。

故抽气器工作的好坏对凝汽器工作的影响很大。

任何一种抽汽器，不论其结构和工作原理如何，都是一种压气器，它将汽气混合物从凝汽器抽气口的压力压缩到高于大气压的出口压力。

2、抽气器的型式抽气器的型式有机械式和喷射式两种。

喷射式抽气器结构简单、工作可靠、制造成本低、维护方便、建立真空快。

常用的喷射式抽气器有射汽抽气器和射水抽气器两种，工作原理相同工质不同。

前者用蒸汽做工质，后者用水做工质。

（一）射汽抽气器1.启动抽气器的结构和工作原理：启动抽气器的作用是在汽轮机启动前给凝汽器建立真空，以缩短机组启动时间。

图5--8为启动抽气器示意图，它主要由工作喷嘴A、混合室B和扩压管C 所组成。

工质是新蒸汽，新蒸汽进入工作喷嘴A，在喷嘴A膨胀加速造成一个远高于音速的高速汽流射入混合室。

高速汽流有很强的空吸作用，从而将从抽气口来的汽气混合汽流带走，并进入扩压管C。

混合汽流在扩压管C中不断扩压，直到压力稍大于大气压力后排入大气。

启动抽气器功率大建立真空快，但工质和工质的热量不能回收，有经济损失。

故它只作为启动时用。

一旦汽轮机正常工作以后，主抽气器便投入工作，启动抽气器停止工作。

2. 主抽气器主抽气器的作用：是在汽轮机正常工作时使用，以维持凝汽器的高度真空。

主抽气器一般都采用带中间冷却器的多级型式。

其目的在于可以得到更高的真空度，同时也可以回收工质和热量，提高经济性。

图5-- 9为两级射汽抽气器工作原理图。

凝汽器内的汽气混合物由第一级抽气器抽出，并压缩到某一中间压力（低于大气压力），然后进入中间冷却器2。

在中间冷却器2中，混合物中的部分蒸汽被凝结成水，而未凝结的汽气混合物又被第二级抽走。

在第二级抽气器中，汽气混合物被压缩到略高于大气压力，再经第二级冷却器4进一步凝结并回收工质和热量。

最后的空气和少量未凝结的蒸汽一起排入大气。

（二）射水抽气器射水抽气器的工作原理：射水抽气器的工作原理同射汽抽气器相同，如图5--12所示。

抽气器的任务是将漏入凝汽器的空气和不凝结的气体连续不断的抽出，保持凝汽器始终在较高的真空下运行。

抽气器可以分为射水和射汽抽气器两种，区别主要是工作介质不同。

射汽抽气器的工作原理：射汽抽气器所用的工质是过热蒸汽，故称射汽抽气器。

新线热力设计将射汽抽气器用于汽封蒸汽凝汽器，减少了汽轮机轴封漏气损失，并利用漏气的热量加热凝结水，回收热量和工质，提高了机组热经济性，防止了由于轴封漏气过大时漏气进入轴承润滑油，导致油中进水和轴承高温事故。

工作原理：工作蒸汽进入喷嘴，膨胀加速进入混合室，在混合室内形成了高度真空，从而把凝汽器内的气、汽混合物抽了出来，混合后进入扩压管，升压后比大气压略高，经冷却器冷凝后，大部分蒸汽冷凝成疏水回到凝汽器，少量气、汽混合物排入大气。

射汽抽气器抽气效率较低，但结构简单，能回收工作蒸汽的热量和凝结水，故被广泛应用。

射水抽气器工作原理基本与射汽抽气器相同，不同的是它以水代替蒸汽作为工作介质。

工作水压保持在0.2～0.4MPa，由专用的射水泵供给，压力水由水室进入喷嘴，喷嘴将压力水的压力能转变为速度能以高速射出，在混合室内形成高度真空，使凝汽器内的气、汽混合物被吸入混合室进入扩压管，流速逐渐下降，最后在扩压管出口其压力升至略高于大气压力而排出进入冷却池。

为了防止喷嘴内的工作水倒吸入凝汽器内，在抽气器的气汽混合物的入口处装有逆止阀（近年来，为减小管道阻力可拆除逆止阀，在抽空气的管道上装置一根高度不小于10m的倒U形管）。

两者优劣性比较：与射汽式比较，采用射水式能够节省消耗在射汽抽气器上的蒸汽量，且不需用到冷却器，系统简化，结构紧凑，喷嘴直径大，易于加工制造，运行中不易堵塞，维修方便，运行可靠，在同一台机组上使用射水式可获得比射汽式相对高一些的真空度。

但是需要安装射水泵和射水箱，占地面积相对大，维护成本相对提高。

射汽式抽气器抽气效率稍低，但其结构简单，占地面积小，能回收工作蒸汽的热量和凝结水，常用于汽封凝汽器（轴封加热器）上。

抽气器原理
抽气器，又称排气扇，是一种常见的通风设备，其原理是利用机械设备或自然
风力将室内的空气排出，使室内空气得到更新，保持室内空气清新。

抽气器的原理主要包括通风原理和工作原理两个方面。

首先，我们来看一下抽气器的通风原理。

室内空气通常会因为人体呼吸、烹饪、洗涤等活动而产生二氧化碳、水蒸气等有害气体，同时还会有异味、烟雾等污染物质产生。

如果长时间呆在这样的环境中，会导致人体不适甚至健康问题。

而抽气器通过排出室内污浊空气，引入新鲜空气，实现室内外空气交换，从而改善室内空气质量，保障人们的健康。

其次，我们来了解一下抽气器的工作原理。

抽气器通常由电机和叶轮组成。

电
机通过驱动叶轮旋转，叶轮产生负压，将室内空气吸入，然后通过排气口排出室外。

在这个过程中，室内的污浊空气被迅速排出，而室外的新鲜空气则被吸入室内，实现了空气的循环更新。

此外，还有一些抽气器利用自然风力进行通风，通过设计合理的通风口和排气口，利用气流的自然对流来实现通风排气的目的。

抽气器的原理简单清晰，通过机械或自然风力实现室内外空气交换，保障室内
空气质量，提高居住舒适度。

在实际应用中，抽气器还可以根据需要配备不同的控制系统，实现定时、定量、智能化的通风排气，满足不同场所的使用需求。

总的来说，抽气器的原理是为了改善室内空气质量，保障人们的健康。

通过通
风原理和工作原理的分析，我们可以更好地理解抽气器的作用和意义，为我们的生活和工作提供更加舒适、健康的环境。

希望本文能够对大家有所帮助，谢谢阅读！。

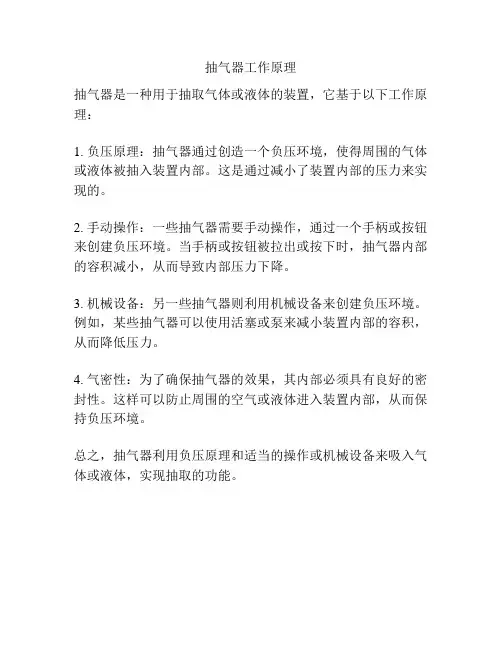

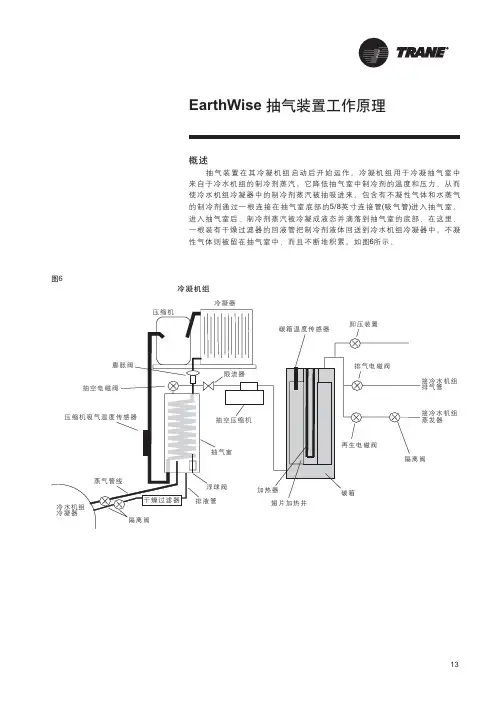

抽气器工作原理
抽气器是一种用于抽取气体或液体的装置，它基于以下工作原理：
1. 负压原理：抽气器通过创造一个负压环境，使得周围的气体或液体被抽入装置内部。

这是通过减小了装置内部的压力来实现的。

2. 手动操作：一些抽气器需要手动操作，通过一个手柄或按钮来创建负压环境。

当手柄或按钮被拉出或按下时，抽气器内部的容积减小，从而导致内部压力下降。

3. 机械设备：另一些抽气器则利用机械设备来创建负压环境。

例如，某些抽气器可以使用活塞或泵来减小装置内部的容积，从而降低压力。

4. 气密性：为了确保抽气器的效果，其内部必须具有良好的密封性。

这样可以防止周围的空气或液体进入装置内部，从而保持负压环境。

总之，抽气器利用负压原理和适当的操作或机械设备来吸入气体或液体，实现抽取的功能。
