测量小灯泡的电功率实验报告

测量小灯泡的电功率实验报告实验报告：测量小灯泡的电功率一、实验目的1.了解电功率的概念和计算方法；2.学会使用仪器测量小灯泡的电功率。

二、实验原理电功率是指电流通过电器元件时所消耗的电能的速率，通常用单位时间内消耗的电能来表示。

电功率的计算公式为P=UI，其中P是电功率，U 是电压，I是电流。

实验中使用的仪器是万用表，它既可以测量电压，也可以测量电流。

我们将仪器的电流档位设定为所要测量的电流范围，在电路中串联连接，即可测得电路中的电流值。

然后再将仪器的电压档位设定为所要测量的电压范围，在电路中并联连接，即可测得电路中的电压值。

最后，利用电压和电流的测量值，即可计算得到电灯泡的电功率。

三、实验步骤1.将所需的实验仪器和材料准备齐全，包括：万用表、小灯泡、电线等；2.搭建实验电路，将小灯泡串联在电路中；3.设置万用表的电流档位为合适范围，然后将其与电路串联连接，仪器显示的读数即为电路中的电流值；4.设置万用表的电压档位为合适范围，然后将其与电路并联连接，仪器显示的读数即为电路中的电压值；5.记录电流值和电压值，并根据电功率的计算公式，计算得到小灯泡的电功率；6.重复上述实验步骤，以获得更多的数据点，以便后续数据处理和分析。

四、实验数据序号，电流值（A），电压值（V），电功率值（W）----，----------，----------，------------1，0.5，2.5，1.252，0.8，3.0，2.43，1.0，3.5，3.54，1.2，4.0，4.85，1.5，4.5，6.75五、实验结果分析根据实验数据，我们可以看到电流值和电压值的变化对应着电功率值的变化。

随着电流值和电压值的增加，电功率值也随之增加。

这是因为电功率是电流和电压的乘积关系，当电流和电压同时增加时，电功率值会更高。

六、实验总结通过这次测量小灯泡的电功率实验，我们掌握了电功率的概念和计算方法，学会了使用仪器测量小灯泡的电功率。

次数电压U/V电流I/A 发光情况电功率P/W1 2.522330.280.30.34正常较暗较亮0.560.751.02实验四 测量小灯泡的电功率【实验目的】用伏安法测量小灯泡的电功率，进一步理解额定功率和实际功率的联系和区别。

【设计与进行实验】1.实验器材：电源、导线、开关、小灯泡（额定电压2.5V ）、电流表、电压表、滑动变阻器； 2.实验原理：UI P=3.实验步骤：（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片移到阻值最大处。

（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V 、2V 和3V ，依次记下电压表示数U 和对应的电流表示数I ，分别将U 、I 记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。

【分析和结论】 （1）当额实额实时，P P U U ==，灯泡正常发光； （2）当额实额实时，P P U U <<，灯泡发光较暗； （3）当额实额实时，PP U U >>，灯泡发光很亮； 【交流与讨论】 （跟测量电阻实验内容重复的在此略去）（1）使小灯泡正常发光的操作：移动滑片，观察电压表示数，当电压表示数等于小灯泡额定电压时，小灯泡正常发光；（2）小灯泡的U －I 图像不是直线（或不同电压下小灯泡电阻不同）的原因：灯丝电阻随温度的升高而增大。

（3）灯泡亮暗程度与实际功率关系：小灯泡的亮暗由小灯泡实际功率决定，实际功率越大，小灯泡越亮；（4）实验中改变小灯泡两端电压的方式：通过移动滑动变阻器连入电路的阻值大小；（5）伏安法测电阻和伏安法测电功率的异同点相同点：①实验电路相同；②实验方法相同，都是伏安法；③测量的物理量相同，都是测量电流和电压。

不同点：①实验原理不同，测电阻的实验原理是IUR =，测电功率的实验原理是UI P =； ②实验数据处理方式不同，测电阻中，处理数据，多次测量求平均值减小实验误 差；而测电功率的实验中多次实验是寻找在不同电压下的实际电功率与灯泡亮 度之间关系。

测小灯泡的电功率的实验报告
一、实验目的
1.学会测量小灯泡的额定功率和实际功率；
2.理解额定功率和实际功率的区别；
3.掌握实验原理和实验步骤。

二、实验原理
根据电功率公式P = UI，通过测量小灯泡两端的电压和通过的电流，可以计算出小灯泡的电功率。

三、实验步骤
1.连接电路：将小灯泡、电流表、电压表、电源、开关等
连接成一个完整的电路；
2.调节灯泡亮度：通过调节滑动变阻器，使小灯泡两端电
压分别为额定电压的0.2倍、额定电压、额定电压的1.2倍，观察灯泡亮度的变化；
3.测量数据：分别记录小灯泡在不同亮度下的电流表读数
和电压表读数；
4.计算电功率：根据实验数据，计算小灯泡在不同亮度下
的电功率；
5.整理器材：断开电源，拆解电路，整理实验器材。

四、实验结果与结论
通过实验，我们测量了小灯泡在不同亮度下的电功率，发现小灯泡的实际功率随着两端电压的增大而增大。

当实际电压超过额定电压时，小灯泡可能烧毁。

实验结果证明了电功率公式P = UI 的正确性，加深了对电功率概念的理解。

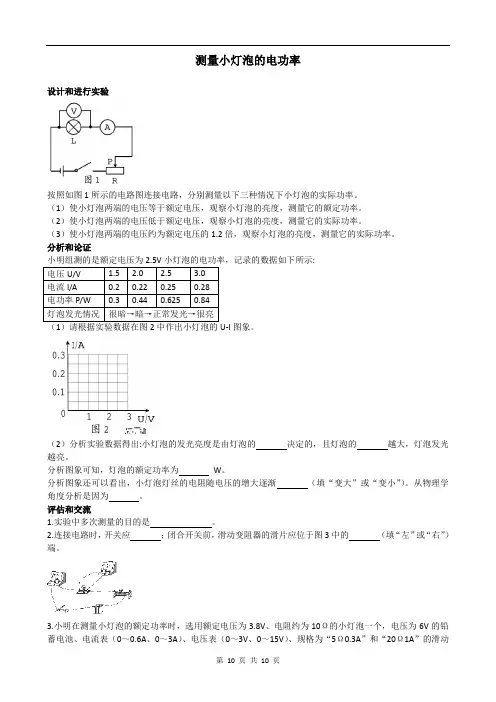

测量小灯泡的电功率设计和进行实验按照如图1所示的电路图连接电路，分别测量以下三种情况下小灯泡的实际功率。

（1）使小灯泡两端的电压等于额定电压，观察小灯泡的亮度，测量它的额定功率。

（2）使小灯泡两端的电压低于额定电压，观察小灯泡的亮度，测量它的实际功率。

（3）使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡的亮度，测量它的实际功率。

分析和论证小明组测的是额定电压为2.5V小灯泡的电功率，记录的数据如下所示:电压U/V 1.5 2.0 2.5 3.0电流I/A 0.2 0.22 0.25 0.28电功率P/W 0.3 0.44 0.625 0.84灯泡发光情况很暗→暗→正常发光→很亮（1）请根据实验数据在图2中作出小灯泡的U-I图象。

（2）分析实验数据得出:小灯泡的发光亮度是由灯泡的决定的，且灯泡的越大，灯泡发光越亮。

分析图象可知，灯泡的额定功率为W。

分析图象还可以看出，小灯泡灯丝的电阻随电压的增大逐渐（填“变大”或“变小”）。

从物理学角度分析是因为。

评估和交流1.实验中多次测量的目的是。

2.连接电路时，开关应；闭合开关前，滑动变阻器的滑片应位于图3中的（填“左”或“右”）端。

3.小明在测量小灯泡的额定功率时，选用额定电压为3.8V、电阻约为10Ω的小灯泡一个，电压为6V的铅蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、规格为“5Ω0.3A”和“20Ω1A”的滑动变阻器和开关各一个，导线若干。

实验中。

电压表的量程应选V；电流表的量程应选A；滑动变阻器应选规格是的。

4.在检查仪器时，发现电流表指针如图4所示，则接下来的操作是。

5.闭合开关，移动滑片P至某一位置时，电压表的示数如图5所示，其读数为V；要获得3.8V小灯泡额定功率的数据，滑片P应向2问图中的（填“左”或“右”）端移动。

图4图56.若要测量3.8V小灯泡的额定功率，应先调节滑动变阻器，使小灯泡两端电压为V，测出电路中的电流如图6所示，为A，则小灯泡的额定功率约为W。

测量小灯泡电功率探究实验实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法。

实验电路：根据实验的目的和原理设计如下电路。

&nbsp;&nbsp;实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。

实验步骤：(1)按电路图连接好电路;(2)闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。

(3)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数(注意：小灯泡两端的电压不能超过它的额定电压太多)。

(4)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。

观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。

(5)计算出三种情况下小灯泡的电功率(6)断开电路，整理器材。

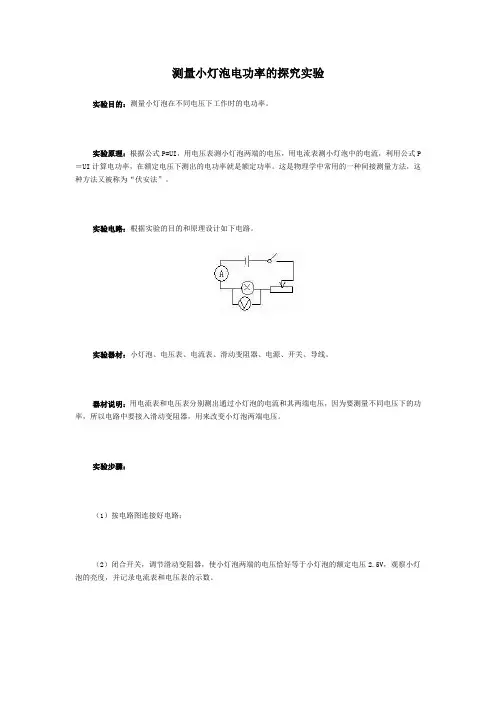

实验数据(记录)表格：测量小灯泡电功率的探究实验湖北省枣阳市兴隆二中谢江涛实验目的：测量小灯泡在不同电压下工作时的电功率。

实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。

这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法。

实验电路：根据实验的目的和原理设计如下电路。

&nbsp;&nbsp;实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。

器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
