IS、IR型卧式单级清水离心泵概述及用途

IS系列单级单吸离心泵介绍与原理摘要: IS系列单级单吸离心泵, 由于设计原因, 离心泵所用的滚动轴承用机油润滑, 动密封泄漏十分严重, 威胁设备的安全稳定运行, 笔者在几年的工作中, 对轴承箱密封进行多次的小改小革都取得了一定的效果。

但泄漏问题没有彻底解决, 后经过实践改机油润滑为润滑脂润滑, 效果良好。

关键词: 离心泵；润滑；密封；振动离心泵滚动轴承的润滑主要是减小磨擦功耗, 降低磨损率, 同时还起到冷却、防尘、防锈以及吸振等作用。

搞好设备润滑是保证设备正常运转。

减少设备磨损, 防止设备事故, 降低动力消耗, 延长修理周期和使用寿命的有效措施。

我厂焙烧炉循环水系统所使用的离心泵为单级单吸泵, 各种技术参数如下:型号为IS150－125－250, 流量200m3/h, 扬程20m, 轴功率18.5kw, 转速1450r/min。

这类型号的水泵滚动轴承润滑是由30＃（冬）或40＃（夏）机械润滑油润滑。

由于设计原因动密封泄漏非常严重, 不但造成机油大量浪费, 轴承烧坏, 而且污染环境, 不利于设备的安全运行及文明生产。

在几年的工作中, 为了解决这一问题, 多次进行小改小革。

1.润滑方式改造的历程1.1 毛毡密封改为单层骨架油封原轴承箱密封是用毛毡密封, 示意如图2。

泄漏非常严重, 每台泵耗油量约为300kg/a, 造成大量机油浪费, 地面上油污厚厚一层。

经过改造后, 设备运转正常, 振动位移为0.04mm左右, 轴承外测温度为50℃左右, 每台泵年消耗机油仅需50kg左右。

保持了泵房清洁卫生, 杜绝了由于缺油造成轴承、轴损坏事故的发生, 使设备运行完好。

1.2 单层骨架油封改为双层骨架油封为了使泄漏量更加减少, 根据轴承箱端盖的结构情况, 又提出了改造方案, 把轴承箱端盖内孔加工为Φ65mm通孔。

将单层骨架油封改为双层骨架油封,试运行表明, 这种方法对防止漏油在短期内是非常有效的。

但连续运行6个月以后, 由于骨架油封磨损又会增大泄漏量。

Is型循环泵这对加快振兴国内的装备制造业，无疑是一大利好。

装备制造业贡献率的提高，还源于国家鼓励机电产品的出口。

比如，最近国家对数百种产品出口退税政策的调整，涉及机电产品的相对来说比较少。

一方面，是装备制造业的贡献率提高了；另一方面，是装备制造业自主创新能力较弱、对外依存度较高、产业结构不太合理、国际竞争力不强等问题仍然比较突出。

换言之，我国的装备制造业面临新的发展机遇。

一是针对目前装备制造企业规模小、布局分散、产业集中度低等突出问题，相关制造企业要积极采取资产重组、相互持股、托管、联合采购等多种方式加快推进企业间联合重组。

二是针对目前自主研发制造的重大技术装备推广应用难的现状，装备制造企业要联合相关企业用户共同研制关键技术装备，加快实施关键技术装备的产业化项目。

而有关政府部门、有关行业协会、有关控股集团要加大对联合重组企业的投资支持力度，优先安排关键技术装备投资项目，鼓励企业购置和使用自主研制的重大技术装备。

记得曾经有人讲过，我国装备制造业已经进入黄金十年。

现在看来，此言不虚。

有专家表示，迄今为止，大多数装备制造业的景气周期还将持续5～年，其中与瓶颈行业相关的设备制造业、环保设备制造业等将处于景气周期的上升阶段。

在这样的背景下，装备制造业的贡献率提高了，正在成为人们的共识。

铜价飙升刺激铝代铜加速争论利于新技术推广铜资【IS型卧式单级离心清水泵】产品:【IS型卧式单级离心清水泵】产品概述：IS、IR型卧式单级单吸清水离心泵，是全国联合设计的节能泵，它是BA型、BL型及其他单级清水离心泵的更新型。

优点有：全系列水力性能布局合理，用户选择范围宽，检修方便；效率和吸程达到国际平均先进水平。

本型泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。

【IS型卧式单级离心清水泵】型号意义：【IS型卧式单级离心清水泵】性能范围：IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。

该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。

其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。

该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。

转子部件由悬架部件支承着(请参考IS泵结构图)。

泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。

轴封型式：泵的轴向密封采用软填料和机械密封两种型式。

当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。

传动方式：泵的传动是通过联轴器与电动机直联。

从传动方向看，泵为顺时针方向旋转。

IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。

②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。

③试车启动，检查水泵的转向是否正确。

④往水泵内注水，使吸水管路和泵内的气体完全排出。

⑤关闭出口阀门及压力表旋塞。

⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。

⑦打开真空表旋塞。

缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。

完成了泵的启动。

⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。

2.运转：①注意水泵轴承升温。

一般不超过环境温度35℃，但最高温度不得超过75℃。

②悬架室的油位，必须保持在油标的1/3～2/3处。

3.泵的维护：①检查泵的底座、泵、电动机是否紧固。

②检查仪表、引线的状况，检查管路是否泄漏或松动。

③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。

④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。

离心泵型号及参数大全离心泵是一种常见的水泵，广泛应用于工业、农业、建筑等领域。

它通过离心力将液体送出，是一种流体输送设备。

离心泵的型号和参数对于选择和使用具有重要意义。

下面将介绍一些常见的离心泵型号及其参数。

1. 型号一，IS离心泵。

IS离心泵是单级、单吸、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要根据具体的工况要求，结合泵的性能曲线来选择合适的型号和参数。

2. 型号二，S单级双吸离心泵。

S单级双吸离心泵是一种双吸口、单级、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的叶轮直径、转速等参数，以确保泵的性能满足工况要求。

3. 型号三，D多级离心泵。

D多级离心泵是一种多级、单吸口、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的叶轮数量、级数、轴功率等参数，以确保泵的性能和可靠性。

4. 型号四，DL立式多级离心泵。

DL立式多级离心泵是一种立式、多级、单吸口、离心式泵，适用于输送清水及物理化学性质类似于清水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的结构特点、轴功率、NPSH等参数，以确保泵的性能和运行稳定性。

5. 型号五，IR热水离心泵。

IR热水离心泵是一种适用于输送温度不超过150℃的热水及物理化学性质类似于热水的液体。

其参数包括流量、扬程、效率等。

在选型时，需要考虑泵的耐热性能、密封形式、轴封冷却方式等参数，以确保泵在高温环境下的可靠运行。

以上是一些常见的离心泵型号及其参数介绍，不同型号的离心泵具有不同的特点和适用范围。

在选择和使用离心泵时，需要充分了解工况要求，结合泵的性能曲线和参数，进行合理的选型和使用，以确保泵的正常运行和长期稳定性。

希望以上内容能够对大家有所帮助。

is80-65-160离心泵
is80-65-160离心泵
产品简介
is80-65-160离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠。

型号说明
IS(IR)80—65—160
│ │ │ │
│ │ │ 叶轮名义直径(mm)。

│ │ 排出口直径(mm)。

│ 吸入口直径(mm)。

单级单吸清水离心泵。

IR————单级单吸热水离心泵。

应用领域
工业和城市给水、排水、农业的排灌及输送物理和化学性质类似清水的液体
主要用途：适用于工业和城市给水、排水、亦可用于农业排灌。

该泵的设计选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

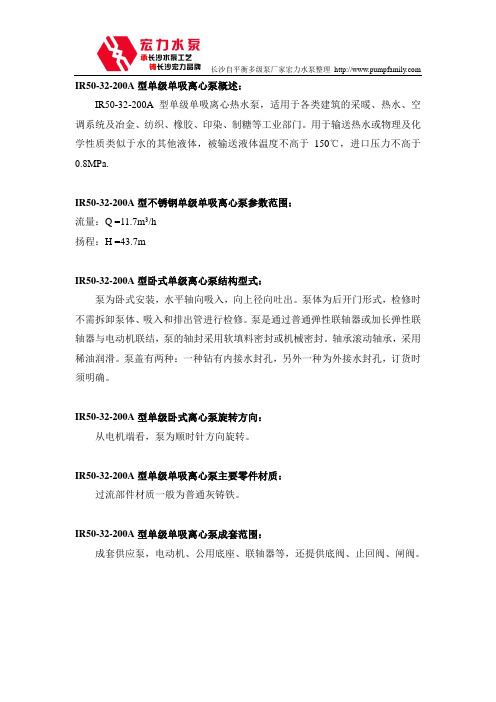

IR50-32-200A型单级单吸离心泵概述：
IR50-32-200A型单级单吸离心热水泵，适用于各类建筑的采暖、热水、空调系统及冶金、纺织、橡胶、印染、制糖等工业部门。

用于输送热水或物理及化学性质类似于水的其他液体，被输送液体温度不高于150℃，进口压力不高于0.8MPa.
IR50-32-200A型不锈钢单级单吸离心泵参数范围：
流量：Q =11.7m3/h
扬程：H =43.7m
IR50-32-200A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵体为后开门形式，检修时不需拆卸泵体、吸入和排出管进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封或机械密封。

轴承滚动轴承，采用稀油润滑。

泵盖有两种：一种钻有内接水封孔，另外一种为外接水封孔，订货时须明确。

IR50-32-200A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IR50-32-200A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IR50-32-200A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IS150-125-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IS型单级单吸离心泵类型及操作方法IS(IR、IY）单单吸离心泵是按标准设计，通用化程度高。

IS型单单吸离心泵按用途可分为：IS：用于输送清水或物理化学性质类似于清水的介质，介质温度≤80℃IR：用于输送热水或者物理化学性质类似于清水的介质，介质温度≤150℃IY：用于输送不含固体颗粒，粘度小于120CST的无腐蚀油类产品，介质温度-20℃~250℃IS（IR、IY）单单吸离心泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

由电机通过连轴器与泵轴连接，带动叶轮旋转。

叶轮中的叶片迫使液体旋转，对液体做功，使其能量增加，液体在离心力的作用下，向叶轮四周甩出，通过泵体的涡形流道将速度能转换成压力能，当叶轮内的液体甩出后，叶轮内的压力低于进水管内压力，新的液体在压力差的作用下吸入叶轮，液体就连续不断的从泵内流出。

IS(IR、IY）单单吸离心泵操作使用IS型单单吸离心泵开车前的准备：1、检查轴承体储油室油位2、检查联轴器防护罩固定牢固3、关闭泵出口阀门因离心泵启动时，泵的出口管路内还没液体，因此还不存在管路阻力和提升高度阻力，在泵启动后，泵扬程很低，流量很大，此时泵电机（轴功率）输出很大，很容易超载，就会使泵的电机及线路损坏，因此启动时要关闭出口阀，才能使泵正常运行。

4、打开泵进口阀门有排空阀的打开排空阀，让液体充满整个泵腔，泵内气体排净后关闭排空阀，有冷却水的要打开冷却水开关。

IS型单单吸离心泵结构图IS(IR、IY）单级单吸离心泵开车：1、按下电源开关，当泵达到正常转速时，再缓慢打开（防止水锤现象）出口阀门在有压管路中，由于某种外界原因（如阀门突然启闭，断电）使水的流速发生突然变化，从而引起压强急剧升高降低的交替变化，这种水力现象称为水击或水锤。

IS IR目录概述 (1)型号说明 (1)性能范围 (1)设计特点 (1)结构说明 (2)结构图 (2)性能参数表 (3)概述IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。

IR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。

型号说明如：80－65－160的普通型表示为IS80－65－160热水型表示为IS80－65－160性能范围流 量: 6.3～400m3/h扬 程: 5～125m转 速: 2900r.p.m和1450r.p.m温 度: IS型泵80℃以下；IR型泵120℃以下轴 封: 软填料密封或机械密封法兰标准： JB78转 向： 从泵入方向看为逆时针旋转设计特点IS型泵是靠国际标准设计的节能产品。
