路基填筑作业指导书1

路基施工作业指导书一、场地清理为防止原地面上草木残株腐烂变质使地基产生松软和不均匀沉陷，路基用地范围内的树木、灌木丛等均在施工前砍伐或移植，砍伐的树木堆放在路基用地范围之外。

清除路基用地范围内的垃圾、有机物残渣及原地面以下至少100～300mm 内的草皮、农作物的根系和表土，堆放在弃土场内。

路基用地范围内的坑穴用原地土填平夯实。

路堤填土高度小于0.8m的路段，对于原地表清理与挖除之后的土基行填前碾压，压实度不小于95％；路堤填土高度小于0.3m的路段，要将原地表土翻松至0.3m，然后整平压实，压实度不小于95％。

路堤填土高度大于0.8m时，将路堤基底整平处理并在填筑前进行全面冲击碾压，其压实度不小于90%。

二、施工排水地面水不仅能对路基产生冲刷与破坏，还能渗入路基内部，使土体软化。

因此，路基必须具备合适完备的排水系统，保证及时排除路基范围内的地面水，以保证路基有足够的强度和稳定性。

在施工中，首先校核全线路基排水系统的设计是否完备和妥善，必要时补充或修改，同时，根据实际情况在施工现场设置一些必要的临时性排水设施，从而保证施工质量和施工的顺利进行。

路基施工中，为避免由于施工层表面排水不畅或有积水渗入土中，超过土的压实最佳含水量，使土难于压实，甚至影响已完成的工作段，各施工层表面不能有积水，填方路堤做成2%～4%的排水横坡。

雨季施工或因故中断施工时，必须将施工层表面及时修理平整并压实。

路基施工前先做好排水沟等排水防渗设施，特别是多雨地区和雨季施工更应加强这方面的工作，以保证路基正常施工，不被水毁。

排水沟的出口通至桥涵进出口处或天然排水系统；排水沟挖出的土，堆放在要求的位置使其起挡水作用。

三、特殊路基处理1.预压段处理填筑前分别在清理好的地表上安装沉降观测仪，沉降观测仪在每个断面设置3处，分别于路中和土路肩内。

施工过程中，对沉降观测仪采取可靠的保护措施，不使其变形和损坏。

预压段分层填筑，每层最大松铺厚度不超过30cm，并分层压实，压实度按规范控制，将路床60cm石灰改善土底部抬高10cm并填筑到高于路槽设计高度10cm处，根据路基填土实际高度填筑相应厚度的预压土，并压实到80%的压实度，进入为期150～180天的预压期。

路基施工作业指导书1. 引言本作业指导书旨在为道路工程的路基施工提供指导，以确保施工过程规范、高效、安全。

2. 施工前准备在开始施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 设计和规范在施工前，需要详细了解和研究相关的设计图纸和规范要求，包括设计的材料、尺寸、坡度等信息，并进行合理安排。

2.2 施工设备准备必要的施工设备和工具，例如挖掘机、压路机、平地机等，以确保施工过程的顺利进行。

2.3 人员组织和分工合理组织和安排施工人员，根据施工的规模和要求，划分不同的工作区域和分工，确保施工人员能够高效协作。

2.4 施工材料和资源准备按照设计和规范要求，准备好需要使用的路基材料和其他辅助材料，确保施工过程中的材料供应充足。

3. 施工步骤3.1 清理施工区域在施工前，需要先对施工区域进行清理，清除杂物、植被和其他障碍物，为后续施工创造条件。

3.2 路面标志和标线的设置根据设计要求，设置好路面的标志和标线，例如交通指示牌、行车道标线等。

3.3 探测地下管线在施工前，需要进行地下管线的探测工作，以避免在施工过程中对已有的管线造成破坏。

3.4 挖掘土壤根据设计和规范要求，使用挖掘机等设备挖掘路基区域的土壤，控制挖掘的深度和坡度，确保路基的平坦度和稳定性。

3.5 压实土壤在挖掘土壤后，使用压路机等设备对路基区域的土壤进行压实，提高其密实度和稳定性。

3.6 填充材料根据设计和规范要求，对路基进行填充材料，例如砾石、沙土等，确保路基的高度和坡度符合要求。

3.7 翻浆和排水措施在路基施工过程中，需要注意翻浆和排水的问题。

根据设计和规范要求，设置好相应的翻浆和排水设施，确保路基能够有效排水。

3.8 表面平整处理在路基施工完成后，进行表面平整处理，使用平地机等设备将路基表面进行整平，以提高道路的舒适性和安全性。

3.9 安全措施在施工过程中，要注意施工现场的安全。

设置好警示标识、围栏和防护措施，确保施工人员和交通参与者的安全。

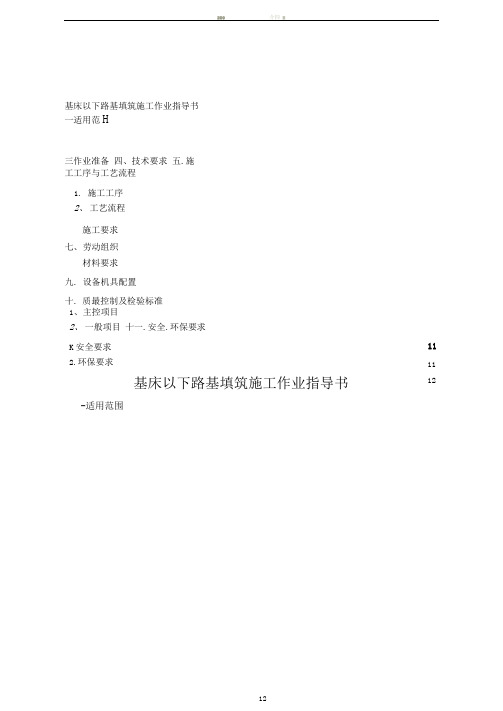

200介抑 H基床以下路基填筑施工作业指导书 一适用范H三作业准备 四、技术要求 五.施工工序与工艺流程1. 施工工序2、 工艺流程施工要求材料要求1、 主控项目2、 一般项目 十一.安全.环保要求K 安全要求 2.环保要求基床以下路基填筑施工作业指导书-适用范围九. 设备机具配置 十. 质最控制及检验标准七、 劳动组织111112200 «为!；'3.护以迅适用新建青岛至荣成城际铁路工程DK102+220〜DK121+000段基床以下路基填筑施工。

二编制依据1、施工现场实地勘察、调查资料;2、有关设计图纸及相关资料:3、《客运专线铁路路基工程施工质量验收暂行标准》4、《客运专线铁路路基工程施工技术指南》5、《铁路路基工程施工安全技术规程》三作业准备1、施工技术准备i、施工调查和审核设计组织有关技术人员对施工设计文件进行审核、充分了解设计意图，核对地形及地质资料。

ii、测量放线完成现场交桩后，先完成中线、水准的贯通测量，并与相邻地段贯通闭合, 再施放线路中线桩和路基边桩，中线、水准、边桩的测量误差符合相关规定。

iii、征地拆迁按照施工需要，对铁路用地及界内设施实行征迁工作。

iv、修建便道考虑永临结合的基本原则，既要满足现场实际需要，乂要好占用土地的原则, 参照临时便道标准进行修建，并力求避免与铁路、通讯电力线路、农田灌溉和各种大型管道平交。

V、设置排水系统按照设计图纸和规范的有关规定，将急需的永久性排水工程先行施工，并按施工过程的需要设置临时排水系统。

Vi、修建临时工程设施建筑生产与生活用房屋，架设通讯、电力线路，解决工程与生活用水设施, 修建机械停放场与料仓。

vii.施工前，做好土石方的调配方案。

取土场根据设计要求和施工地段总的土石方调配计划，并结合路基排水和当地土地利用、环保规划进行布置，不得任意挖取。

Viii.施工前进行现场填筑压实工艺试验，确定不同压实机械、不同填料施工含水率的控制范围、适宜的松铺片度和相应的碾压变数、最佳的机械配套和施工组织。

路基施工作业指导书一、施工准备1、场地清理路基范围内的地表土采用推土机清除，人工配合汽车外运。

对不适宜的填料彻底清除干净，避免路基完工后的隐患；对低洼地段不适宜材料较深处；采用挖掘机清除至要求范围为止。

取土坑范围内分工区进行合理取土。

挖土时严格控制，取土标高误差控制在20cm以内。

2、施工临时排水系统取土场分区段开挖的排水沟与四周主沟连通，沿路基两侧结合设计排水系统，在护坡道边缘处开挖一条纵向排水沟，直接与就近河道或渠道连接。

横跨便道时，下埋直径50cm砼圆管涵，确保排水沟畅通。

路基低洼积水处，人工开挖引水沟，将水引入排水沟，确保路基范围内无积水，为雨后快速开工创造条件。

二、施工方法根据一般路基施工指导意见（试行修订版）分以下几种施工方法。

填土高度H值为硬路肩减去74 cm路面结构层后的标高至原地面减去15cm后的标高之差。

A、填土高度H＜40cm保证路床填筑厚40cm，向下开挖40cm，基底翻松25cm晾晒并掺灰5%石灰处理，压实度大于85%，40cm分二层用8%灰土填筑，下层压实度大于90%，上层压实度大于93%。

路床分二层填筑，20cm（8%灰土）+20cm（5%灰土）。

B、填土高度H＜60cm，保证路床填筑厚60cm，向下开挖40cm，基底翻松25cm晾晒并掺5%石灰处理，压实度大于85%，40cm分二层用8%灰土填筑，下层压实度大于90%，上层压实度大于93%。

路床分三层填筑，20cm（8%灰土）+20cm（5%灰土）+20cm（5%灰土）。

C、填土高度H＜80cm,保证路床填筑厚80cm，向下开挖40cm，基底翻松25cm晾晒并掺灰5%石灰处理，压实度大于85%，40cm分二层用8%灰土填筑，下层压实度大于90%，上层压实度大于93%。

路床分四层填筑， 20cm（8%灰土）+20cm（5%灰土）+20cm（5%灰土）+20cm （5%灰土）。

D、填土高度H＜1.0m,在保证95区80 cm的底面，向下开挖40cm（实际小于40cm），基底翻松25cm晾晒并掺灰5%石灰处理，压实度大于85%，40cm分二层填筑，下层20cm用8%灰土填筑，压实度大于90%，上层20cm用5%灰土填筑，压实度大于93%。

公路工程路基填筑施工作业指导书1.0 目的对公路路基工程施工的路堤填筑施工进行有效控制,确保路堤填筑施工质量符合设计要求。

2.0 引用标准:《公路路基施工技术规范》(JTG F10—2006)《公路工程质量检验评定标准》(土建工程) (JTG F80/1—2004)《公路工程施工安全技术规程》(JTJ076-95)《公路土工试验规程》(JTG E40—2007)3.0 施工顺序:3.1 路堤填筑施工工艺流程图准备工作测量放样清表清淤填前压实布 料填料平整碾 压检测试验测 量精加工交 验软土地基处理挖装填运料监理验证休整边坡4.0 实施细节要求4.1 准备工作路基填筑施工前,组织技术人员和施工人员认真阅读设计图纸和技术资料,熟悉合同文件和技术规范,组织有关人员对路线走向,取土场的位置,地形地貌,道路交通,桥涵位置,地质水文状况,水准点及控制桩等进行全面的调查,核对,严禁破坏环境。

认真听取周边老百姓的意见并作汇报,以免以后施工时造成纠纷打架等,根据现场实际工期要求情况,工程量大小,编号施工组织设计,确定人员,设备的组合与配置,具体的施工工艺,及土石方的调配方案,同时进行现场测量放样及填料性能检测,并填筑试验路段。

4.1.1 测量组将填方区域及取土区域的导线上,水准点进行加密,恢复路线中、边线,包括路堤的坡角,边沟及桥涵的具体的位置,恢复路线的红线,根据有关规定,钉出路基用地界桩,开挖50×50cm的土沟距周边老百姓用地加以区分,以免造成不必要的纠纷；在距路中一定安全距离处设立控制桩,其间隔不宜大于 50m,桩上标明桩号与路中心的填高。

4.1.2 合同监理工程师测量路基横断面,并绘制成图。

计算土石方数量,如发现与原设计的工程量有相差,尽快打变更,报监理工程师审批。

4.1.3 试验室将用于路基填筑的填料取样,试验按《公路土工试验程》(ＪＴＧＥ４０—２００７)办理,并进行以下项目的试验。

a、液限、塑限,塑性指数。

路基填筑施工作业指导书一、施工前准备工作1.1 确定施工范围和工程量，编制施工计划和施工方案。

1.2 对施工现场进行勘察，了解地质情况、地形地貌和水文地质情况，制定施工方案。

1.3 确定施工所需人力、物力和机械设备，做好相关准备工作。

二、施工材料及设备2.1 路基填筑所需材料包括砂石、碎石、砾石、砼等，应根据设计要求进行采购。

2.2 施工所需设备包括挖掘机、推土机、压路机等，应保证设备的正常运转和安全使用。

三、施工工艺3.1 清理施工现场，清除杂物和积水，确保施工现场平整。

3.2 进行路基挖掘，根据设计要求进行开挖，保证路基的坡度和平整度。

3.3 进行路基填筑，将砂石、碎石等材料填入路基，进行夯实和压实，保证路基的承载能力和稳定性。

3.4 进行路基表层处理，包括表层填筑和表层压实，确保路面的平整和坚固。

四、施工质量控制4.1 对施工现场进行定期检查和验收，确保施工质量符合设计要求。

4.2 对施工材料进行抽样检测，保证材料的质量符合标准要求。

4.3 对施工设备进行定期检修和保养，确保设备的正常运转和安全使用。

五、施工安全措施5.1 制定施工安全计划和施工安全规章制度，确保施工现场安全生产。

5.2 对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。

5.3 对施工现场进行安全检查，发现安全隐患及时整改，确保施工现场的安全。

六、施工后收尾工作6.1 完成施工任务后，对施工现场进行清理，清除杂物和积水，确保施工现场的整洁。

6.2 对施工成果进行验收，确保施工质量符合设计要求。

6.3 对施工设备进行清洗和保养，确保设备的良好状态。

七、施工注意事项7.1 施工过程中应根据设计要求进行操作，严禁随意更改施工方案。

7.2 施工现场应设置明显的安全警示标志，确保施工现场的安全。

7.3 施工人员应穿戴好安全防护用具，确保施工人员的人身安全。

八、施工经验总结8.1 对施工过程中遇到的问题和困难进行总结，为今后的施工工作提供参考。

路基填筑施工作业指导书一、路基基底处理一般原则（1）路基施工前，清除填方范围内的树木、灌木、垃圾、有机物残渣及原地面以下10～20cm内的草皮和表土.(2）田垅及易积水地段，先开挖排水沟，沟沿线路纵横方向呈方格网型布置，最外侧排水沟边缘离红线0.5米，横向排水沟间距不大于20米,沟内积水排出红线以外，然后再清基回填，碾压密实。

（3)填挖交界处或自然坡陡于1：5时，应将原地面挖成台阶，台阶宽度应大于1米，并将顶部做成2％∽4％的内倾斜坡。

(4）填筑高度小于1.0米(包括零填）的路堤，清除地表土后，应将表土翻松30厘米，分层压实后再进行填筑.其压实度不得小于95%.(5）路堤填筑高度大于1.0米时，对于土质基底，应将原地面整平压实到无轮迹后才可填筑路堤。

其压实度应符合技术规范要求。

（6）路基填挖交界处，挖方路基应采用部分超挖回填措施，于交界处超挖深度应不小于30cm，按1：5斜坡顺接。

二、路基填筑（1)施工方法采取分层填筑、分层压实的施工方法，按路基全宽水平分层，逐层向上填筑。

按“四区段、八流程”进行施工。

“四区段"是将作业面分为卸料区、摊铺区、碾压区和检测区,做到界限分明,以便控制摊铺厚度、平整度、含水量，碾压范围和碾压遍数，防止漏压.“八流程”是指填料选择、基底处理、摊铺平整、含水量控制、振动碾压、检测签认、路基成型、边坡修整。

整个路堤施工做到区段分明，流程合理，保证施工质量符合规范要求。

填筑时用推土机摊开，平地机整平，重型振动压路机碾压.机械处理不到的边角、涵洞边及台后，用人工配合摊铺及小型夯实机械压实。

①填料选择及填料试验a、土工试验按照《铁路工程土工试验方法》（TBJ102－96）的要求进行土工试验，开工前进行填料击实试验，采用重型击实标准，填筑时按规定进行压实度检测试验。

通过填料击实试验确定路基各种填料的最佳含水量、最佳密实度，填好《取土送样单》和《路基填土土工试验报告》,并报监理工程师审批签认.b、现场工艺试验路基填方所用的各种主要填料，安排在开工前，结合施工路段选择长度约为200m 的试验场地进行现场压实工艺试验,并按试验结果填写《现场压实机具试验记录表》报监理工程师审批。

兰新铁路甘青段LXS-10标段路基工程路基填筑施工作业指导书编制：复核：审核：中铁三局兰新铁路甘青段项目经理部一工区2011年2月1、适用范围适用于路基基床底层为B组填料，基床以下为B组填料或C组中碎砾石填料。

2、填料要求施工前根据选取的填料对取土场进行核实，填料的质量需满足铁路路基填料分组要求，基床以下路堤填料中碎石的最大粒径不超过7.5cm，基床底层填料中碎石的最大粒径不超过6cm，其抗风化能力及风化程度应符合现行《铁路工程岩石试验规程》（TB10115）试验及现行《铁路工程地质勘察规范》（TB10022）。

强风化的软岩不得用于路基填筑，易风化的块石不得用于路堤浸水部分，且不同尺寸的石碴填料应级配填筑。

3、施工工艺及技术要求3、1路基填筑试验段本工区试验段里程为DK499+680~DK499+890,长度为210m，地质条件及断面形式均具有代表性。

根据现场试验段得出的实验结果为现场填料最大松铺厚度不能超过36cm，最小松铺厚度不能小于12cm。

压路机（自重20t）碾压遍数最佳为：静压1遍，弱振1遍，强振4遍，弱振1遍，静压1遍收面，走行速度控制：开始1.5-2Km/h（静压、弱振），以后2.5-3.5Km/h，最大走行速度不宜超过4Km/h。

为发挥机械最大效率，提高生产速度，减少能耗，形成“三阶段、四区段”施工流程，平行推进。

经现场比对，取土场距填筑区距离2Km以内的机械最佳组合为：挖掘机（320型）2台、自卸车（自重15T）6台，推土机（T160型）1台，平地机（PY180型）1台，洒水车（10T）2台，压路机（20t）2台。

3、2劳动力、机械设备配置人员、机械设备应结合试验段确定的施工方案、机械、人员的的组合、工期要求进行合理配置。

填筑施工的机械配置：挖掘机、推土机、自卸汽车、压路机、平地机。

每个施工单元为一个完整的作业区，严格按照“四区段、八流程”工艺组织施工。

包含四个区段既：填土区段、平整区段、洒水碾压区段、检测区段。

路基A、B组填料填筑作业指导书路基A、B组填料填筑试验段作业指导书一、工程概述：我工区负责施工里程是（DK147+798.505-DK156+081.5）（含447.006米短链）；包括路基、桥涵、其他运营生产设备及建筑物、大临工程、配合辅助工程及站前站后预留接口工程等，其中路基地段长约4.681km，全部为特设路基，地基采用预应力管桩、CFG桩以及碎石注浆桩结合桩顶筏板、桩帽以及土工格栅等方式处理。

路基基床表层为0.4m厚的级配碎石，路堤基床底层2.3m厚采用A、B组填料填筑。

根据设计说明结合我单位现场实际施工进度情况，选定DK149+900.4～DK150+001.2段为路基A、B组填料填筑试验段，长100.8米。

二、编制依据：2.1新建铁路上海至南京轨道交通施工图：沪宁城际施图V（路）； 2.2《沪宁城际轨道交通路基施工图设计大样图》； 2.3《沪宁城际轨道交通路基施工图设计总说明》；2.4《客运专线铁路路基工程施工技术指南》； 2.5《客运专线铁路路基工程施工质量验收暂行标准》； 2.6《客运专线无渣轨道铁路路基工程施工技术指南》； 2.7《客运专线无渣轨道铁路工程施工质量验收暂行标准》。

三、试验段试验项目及目的： 1、试验目的通过试验研究，主要要达到的目的为：选择合适的配套机械设备；确定科学合理的技术参数（填料松铺厚度、碾压遍数、碾压行进速度）、现场质量控制措施，并提出试验报告。

2、试验内容（1）试验松铺厚度、碾压遍数。

包括两种松铺厚度（即30cm、35cm）的试验，压路机行进速度为2Km/h。

这四种松铺厚度的碾压顺序均为：先静压1遍+弱振2遍，以后按强振2遍+静压1遍作为一次组合连续重复多次，每一次组合碾压后都进行孔隙率、K30值、Evd和Ev2值测试，确定合理的松铺厚度和碾压遍数。

（2）试验压路机行进速度。

在第一步得到合理松铺厚度的基础上，分别以1 Km/h、2Km/h、4Km/h和6Km/h的速度，按第一步确定合理的碾压次序和遍数进行碾压，测试不同行进速度碾压后的孔隙率、K30值、Evd和Ev2值，根据试验结果提出合理的、经济可行的压路机行进速度。

基床表层作业指导书1、适用范围本作业指导书适用于蒙西至华中煤运通道工程MHTJ-2标段基床表层填筑的施工作业。

2、施工方法2.1.用白灰点控制自卸车倒土密度，同时埋桩挂线，按照标识的松铺厚度摊铺。

2.2.填筑时将两侧路基各加宽30～50㎝。

2.3.先将中心线桩移置于一侧路肩上，并在桩处插立标杆，扎上布条，显示路肩正确高度，便于司机观察。

2.4.平地机在立杆的对侧作业时，须有人观察指挥平地机调整刀片高度。

2.5.填筑区段完成一层填料后，推土机或铲车进行粗平，把高处补平低处，然后用平地机再以较小的切土深度进行精平。

人工配合平地机精平，做到摊铺面在纵横向平顺均匀，并做4%的横坡。

2.6.压路机按先静压后弱振、再强振的操作程序进行碾压。

每层进行压实时，要不断地进行整平，保证均匀一致的平整度。

2.7.压路机按平行线路方向走行，直线段由两边向中间，曲线段由内侧向外侧，纵向进退式进行，边部多碾压2～3遍。

横向轮迹重叠不少于40㎝，各区段交接处，前后相邻两区段纵向重叠不小于2.0m，并互相重叠压实。

上下两层填筑接头处错开不少于3m，做到无漏压、无死角，确保碾压的均匀性。

3、作业标准基床表层填筑压实控制标准1基床表层层外形尺寸质量标准及检验方法4、注意事项4.1.基床表层选用A组填料，填料中碎石最大粒径不得大于10cm。

4.2.每填筑层的铺筑、碾压进程同步整修，保证填筑边坡整齐平顺。

4.3.基床表层A组填料厚度50cm，分两次填筑每层25cm。

4.4.在路堤填筑完成后，按照路基宽度和边坡坡度修整边坡，清除多余填土，并对边坡进行夯压。

4.5.填筑时保证路面不积水，做4%的横坡。

2。
