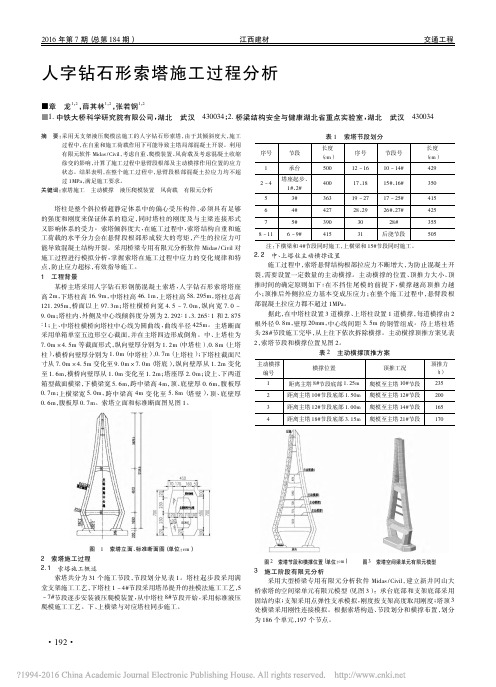

人字钻石形索塔施工过程分析■章龙1，2，薛其林1，2，张若钢1，2■1．中铁大桥科学研究院有限公司，湖北武汉430034；2．桥梁结构安全与健康湖北省重点实验室，湖北武汉430034摘要：采用无支架液压爬模法施工的人字钻石形索塔，由于其倾斜度大，施工过程中，在自重和施工荷载作用下可能导致主塔局部混凝土开裂。
利用有限元软件Midas /Civil ，考虑自重、爬模装置、风荷载及考虑混凝土收缩徐变的影响，计算了施工过程中悬臂段根部及主动横撑作用位置的应力状态。
结果表明，在整个施工过程中，悬臂段根部混凝土拉应力均不超过1MPa ，满足施工要求。
关键词：索塔施工主动横撑液压爬模装置风荷载有限元分析塔柱是整个斜拉桥超静定体系中的偏心受压构件，必须具有足够的强度和刚度来保证体系的稳定，同时塔柱的刚度及与主梁连接形式又影响体系的受力。
索塔倾斜度大，在施工过程中，索塔结构自重和施工荷载的水平分力会在悬臂段根部形成较大的弯矩，产生的拉应力可能导致混凝土结构开裂。
采用桥梁专用有限元分析软件Midas /Civil 对施工过程进行模拟分析，掌握索塔在施工过程中应力的变化规律和特点，防止应力超标，有效指导施工。
1工程背景某桥主塔采用人字钻石形钢筋混凝土索塔，人字钻石形索塔塔座高2m ，下塔柱高16.9m ，中塔柱高46.1m ，上塔柱高58.295m ，塔柱总高121.295m ，桥面以上97.3m ；塔柱横桥向宽4.5 7.0m ，纵向宽7.0 9.0m ；塔柱内、外侧及中心线倾斜度分别为2.292ʒ1、3.265ʒ1和2.875ʒ1；上、中塔柱横桥向塔柱中心线为圆曲线，曲线半径425m 。
主塔断面采用单箱单室五边形空心截面，并在主塔四边形成倒角。
中、上塔柱为7.0m ˑ4.5m 等截面形式，纵向壁厚分别为1.2m （中塔柱）、0.8m （上塔柱），横桥向壁厚分别为1.0m （中塔柱）、0.7m （上塔柱）；下塔柱截面尺寸从7.0m ˑ4.5m 变化至9.0m ˑ7.0m （塔底），纵向壁厚从1.2m 变化至1.6m ，横桥向壁厚从1.0m 变化至1.2m ；塔座厚2.0m ；设上、下两道箱型截面横梁，下横梁宽5.6m ，跨中梁高4m ，顶、底壁厚0.6m ，腹板厚0.7m ；上横梁宽5.0m ，跨中梁高4m 变化至5.8m （塔壁），顶、底壁厚0.6m ，腹板厚0.7m 。
