配置VTP相关

任务3 在catalyst2950 交换机上配置vtp一、实验目的：掌握vtp的配置，深入了解vtp的工作原理，并掌握调试和检查方法。

二、背景描述：企业有采购部和销售部两个部门，采购部需要实时了解销售部的销售情况，以便做出合理的采购方案。

为了保持通信通畅，采购部与销售部在相同的vlan下。

三、实验拓扑结构：VTP网络拓扑图四、实验步骤：1.交换机Host name和Trunk配置Switch1>e nableSwitch1#config tSwitch1(co nfig)#host name SwitchA // SwitchA(co nfig)#i nterface faO/1SwitchA(c on fig-if)#switchport mode trunk // SwitchA(co nfig-if)#exitSwitch2>e nable更改switch1 为switchA 设置fa0/1为trunk模式更改switch2 为switchBSwitch2#config tSwitch2(co nfig)#host name SwitchB // SwitchB(config)#interface fa0/1SwitchB(config-if)#switchport mode trunk // SwitchB(config-if)#exitSwitchB(config)#interface fa0/2SwitchB(config-if)#switchport mode trunk // SwitchB(config-if)#exit 设置fa0/1 为trunk 模式设置fa0/2 为trunk 模式Switch3#config tSwitch3(config)#hostname SwitchCSwitchC(config)#interface fa0/1// 更改switch3 为switchCSwitchC(config-if)#switchport mode trunk SwitchC(config-if)#exit // 设置fa0/2 为trunk 模式Switch3>enable 2. 配置交换机的VTPSwitchA(config)#vtp domain Cisco // Change VTP domain from NULL to Cisco SwitchA(config)#vtp mode server // Device mode already VTP SERVER. 设置SwitchA 的域名为Cisco 设置vtp 为serverSwitchB(config)#vtp domain Cisco // 设置SwitchB 的域名为CiscoDomain name already ser to CiscoSwitchB(config)#vtp mode transparent // 设置vtp 为transparentSwitchC(config)#vtp domain Cisco // Change VTP domain from NULL to Cisco SwitchC(config)#vtp mode client // 设置SwitchC 的域名为Cisco 设置vtp 为client3. 验证VTPSwitchA# show vtp statusSwitchAt3haw vtp VTP VeraianCcnfiguration RevisionMaximum VLANs supported locally : 2S6:S :Server:Cisco:Di^abl&di Disabled:Disabled:0xA9 OxCB 0x52 0x12 0x94 0x71 0x£9 OxSCLocal updates ID is 0.0.0.0 ■:nc valid interface found)SwitchAtSwitchB# show vtp statusSwitchB^en^ble SuitchBtshow vtp VTF VersionCcnfiguraticn ReviHicnMaxinum VLANm supported locally Number cf exiating VLANm VTF Operaring - Mode VTF Domain Nans VTF Pruning Mede VTP V2 MadeVTP Tcaps Generation MD5 digestConfiguration last modified by SwitchB#|SwitchC# show vtp statusSwitch-C^shcw vtp srstus VTF VersionCcnfiguraticfi P.evisicnMaximuni VLAMs supperted locally Humber of existing '/LANs VTF Dperi^inj Mede VTF Domain Name VTF Pruning Me de VTP V2 Mede VTF Traps Generaticn MD5 digestConfiguraticn last modified by 0 SwirchC#| :0 :2S5 z S :Client:Cisco :Disabled :Disabled :Disabled:0xA9 0X C8 0K 52 0X 12 0X 94 0X 71 0x^9+ 0.0*0 at 0-0-00 00:00:00Ccnfiguraticn lasr modified by0.0.0.0ar 0-0-0000:00:00tTumbez of existing ^TANs VTP Opecoting Mede VTP Oqjnain VTP Pruning Mode VTP V2 Mede VTP Traps {Jeneration MDS digest:2SS :5Transparent :Cisco Disabled Dinabled Disabled0xA9 QxCB 0xS2 0x1： 094 0x71 QxZS QxSC4•配置交换机的vlan，并验证vtp各模式的特点(1) SwitchA交换机vlan的配置SwitchA# vlan database SwitchA(vlan)#vlan 2 // SwitchA(vlan)#vlan 3 //SwitchA(vlan)#exit(2) SwitchB 交换机 vlan 的配置 SwitchB# vlan databaseSwitchB(vlan)#vlan 4 // SwitchB(vlan)#vlan 5 //SwitchB(vlan)#exit6.在交换机 SwitchC 上 show vlan ，结果是 SwitchC 加入了 vlan2 , vlan3,如下图所示:5.配置交换机的 vtp 口令 (1) SwitchA 交换机 vtp 口令配置： SwitchA# config tSwitchA(config)#vtp password cisco SwitchA(config)#exit (2) SwitchB 交换机 vtp 口令配置： SwitchB# config t SwitchB(config)#vtp password cisco SwitchB(config)#exit (3) SwitchC 交换机 vtp 口令配置： SwitchC# config t SwitchC(config)#vtp password cisco SwitchC(config)#exit // 设置 vtp 密码为 cisco// 设置 vtp 密码为 cisco// 设置 vtp 密码为 cisco新建 vlan2 新建 vlan3新建 vlan4 新建 vlan5r VTP Client ?Physical Config ) CLIIOS Command Line Interfacen w 亠LT-riiZIM X JL-I H IT 丄■-Na.zDiz百七口P 口:rf■1d-ef eu.lt activeFaO/JL, Fa0/3p Fa0-/4r FaO/SFsOZ€, FaO/7.FaO/3FaO/10r Fa0/ll…. FaO/12,FaO/13FaO/14, FaO/l£p FaO/lfi,FaQ/17FaO/lB, FaO/13. FaO/20,F*O/22, Faa/23,. F*O/24FaO/2X z1^LAN0002active3VUUST0003ac t iiu p e1002 f dd.±—-daf aigrt/u-Tiaup1003c-a k*n-£ 丄ng— defaixl 匚A et/unaup10-0-4 f d.d.ina 七—da f at口JLt a iTt/11 Fl a up1005t me t - <le f au.1 匸aet/unsupT^pa SAID MTU Paxrenx; SfexnyTJo Brl-dgeNo Stp B■若旦Gtcd 冒Tran al Trans^ 1ono七10QQG1l&QQ—— -一一O02enet 100Q口21500= = =- = 00□■anst 10QQQ31B0Q- - -- - 00二1QQ2ra<ii laioaz15QQ- - -一一Q0■=Copy | PasteL. -J在SwitchA上新建vlan 6，发现SwitchC上的vlan与SwitchA实现同步更新: SwitchA# vla n database SwitchA(vlan)#vlan 6 // 新建vlan6SwitchA(co nfig)#exitSwitchC的show vlan结果如下图:。

VTP配置详解
VTP Version：VTP版本号，可通过命令vtp version 1或vtp version 2来设置
配置修订号：每次修改VTP版本号、或修改（增加或删除）交换机vlan后，或其他任何VTP配置的更改，修订号都会自动加1；当更改vtp domain name（VTP域名）时，交换机配置修订号自动清为零；当1台新交换机加入到一个网络里时，新交换机默认的VTP MODE 为server，若此时该交换机的修订号较网络里的vtp mode为server的交换机的修订号低，则会自动学习到vtp mode Server的交换机，哪台交换机的修订号高，则低的修订号的交换机会自动学习到高的交换机VLAN信息。

此时，可通过设置vtp password来避免。

本地支持最大VLAN数
当前存在的VLAN数
VTP操作模式
VTP域名
VTP修剪模式
VTP V2模式
VTP
MD5算法
最后1次修改配置的时间、设备IP等信息
一般配置vtp时，配置项有
Vtp mode server
Vtp domain ldh
Vtp version 2
Vtp password ldh（此为安全设置，在vtp配置中，若增加password增加安全性）
Vtp pruting
Vtp file ldh 文件存储在flash：中
Vtp。

实验二十：VTP配置VTP(VLAN Trunking Protocol)是一个用于传播和同步关于整个交换网络的VLAN信息的协议，工作在OSI参考模型的第二层。

VTP使我们在扩展交换网络规模时减少人工配置的工作量，并通过统一地管理交换网络中VLAN的增加、删除和名称变更，以维持整个网络VLAN配置的一致性，最大限度地减少可能带来问题的错配和配置不一致情况(如VLAN名称重复使用或错误的VLAN类型说明)。

VTP的三种模式：Server服务器模式、Client客户机模式、Transparent 透明模式。

1、Server 服务器模式：可以创建、更改和删除VLAN信息，并设置用于整个VTP域的其它配置参数。

Server交换机上设置的这些消息会通过中断线路依次传到相同域中的VTP客户机中，以同步相同域内多台交换机Vlan的配置。

2、Client客户机模式：不能创建、更改和删除VLAN，只能通过中继线路同步接收相同域内VTP server服务器发来的VLAN信息。

3、Transparent透明模式：当前交换机不参加VTP，该种模式主要是用作本地管理，它不与其它交换机共享VLAN信息，但仍可以将VTP通告转送到其它交换机。

一、实验内容1、使用VTP协议实现多交换机VLAN配置二、实验目的1、掌握VTP原理及工作过程2、掌握VTP的三种工作模式3、掌握交换机Trunking中继线路的配置三、网络拓朴四、实验设备1、四台安装有windows 98/xp/2000的微机2、两台Cisco 2950 交换机3、多条直通网线和交叉网线4、思科（Cisco）专用控制端口连接电缆五、实验过程（需要将相关命令写入实验报告）1、使用直通线和交叉线将电脑与交换机、交换机与交换机正确进行连接2、配置各主机IP地址和子网掩码3、将交换机A设置为VTP Server服务器模式，同时设置VTP域名称并在该交换机上添加添加VLAN 100和VLAN 2004、将交换机B设置为VTP Client客户机模式。

VTP（VLAN Trunking Protocol）配置VTP domain：ccxx一．将各台交换机间链路设置中继S1(config)#int fa0/23S1(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/23, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/23, changed state to upS1(config-if)#exitS1(config)#S2(config)#interface range fastEthernet 0/23-24 选择多个端口S2(config-if-range)#switchport mode trunk 开启中继模式%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to upS2(config-if-range)#exitS2(config)#S3(config)#int f0/24S3(config-if)#switchport mode trunkS3(config-if)#exitS3(config)#二．设置三台交换机处于ccxx的VTP域，且密码为ciscoS1(config)#vtp domain ccxx 设置VTP域名为ccxx Changing VTP domain name from NULL to ccxxS1(config)#vtp password cisco 设置VTP密码为cisco Setting device VLAN database password to ciscoS1(config)#S2(config)#vtp domain ccxxDomain name already set to ccxx.S2(config)#vtp password ciscoSetting device VLAN database password to ciscoS2(config)#S3(config)#vtp domain ccxxDomain name already set to ccxx.S3(config)#vtp password ciscoPassword already set to ciscoS3(config)#三．设置S1为服务器模式，S2为透明模式，S3为客户端模式S1(config)#vtp mode server 设置S1为服务器模式Device mode already VTP SERVER.S1(config)#S2(config)#vtp mode transparent 设置S2为透明模式Setting device to VTP TRANSPARENT mode.S2(config)#S3(config)#vtp mode client 设置S3为客户模式Setting device to VTP CLIENT mode.S3(config)#四．在S1上创建人事部VLAN5和销售部VLAN10S1(config)#vlan 5S1(config-vlan)#name HRS1(config-vlan)#exitS1(config)#vlan 10S1(config-vlan)#name SalesS1(config-vlan)#exitS1(config)#五．查看S1的VLAN信息S1#show vlan briVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12Fa0/13, Fa0/14, Fa0/15, Fa0/16Fa0/17, Fa0/18, Fa0/19, Fa0/20Fa0/21, Fa0/22, Fa0/245 HR active10 Sales active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default active六．查看S2的VLAN信息S2#show vlan briVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12Fa0/13, Fa0/14, Fa0/15, Fa0/16Fa0/17, Fa0/18, Fa0/19, Fa0/20Fa0/21, Fa0/221002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default active由于S2是透明模式，所以不和其它域中交换机同步VLAN信息。

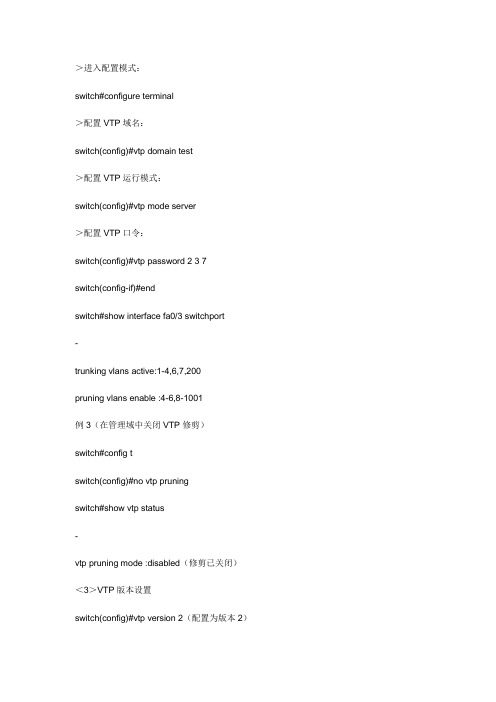

＞进入配置模式：switch#configure terminal＞配置VTP域名：switch(config)#vtp domain test＞配置VTP运行模式：switch(config)#vtp mode server＞配置VTP口令：switch(config)#vtp password 2 3 7switch(config-if)#endswitch#show interface fa0/3 switchport-trunking vlans active:1-4,6,7,200pruning vlans enable :4-6,8-1001例3（在管理域中关闭VTP修剪）switch#config tswitch(config)#no vtp pruningswitch#show vtp status-vtp pruning mode :disabled（修剪已关闭）＜3＞VTP版本设置switch(config)#vtp version 2（配置为版本2）switch(config)#no vtp version 2(回到版本1）switch#show vtp terminalVTP V2 mode :enable只有在VTP服务器模式下才能变更VTP版本3、在VTP域内增加、减少交换机的配置方法＜1＞增加交换机新加入的交换机的VTP配置号比所要加入的域中原来的VTP服务器上的配置号要低．添加过程：＞清除配置：（或其他的方法）switch(config)#erase startup-configswitch(config)#endswitch#reload＞配置VTP运行模式：switch(config)#vtp domain test＞配置VTP运行模式switch(config)#vtp mode serverswitch(config)#endswitch#show vtp status＜2＞减少交换机switch(config)#vtp domain test-aswitch(config)#endswitch#show vtp statusVTP模式当交换机是在VTP Server或透明的模式，能在交换机配置VLAN。

通常情况下，我们需要在整个园区网或者企业网中的一组的交换机中保持VLAN数据库的同步，以保证所有交换机都能从数据帧中读取相关的VLAN信息进行正确的数据转发，然而对于大型网络来说，可能有成百上千台交换机，而一台交换机上都可能存在几十乃至数百个VLAN，如果仅凭网络工程师手工配置的话是一个非常大的工作量，并且也不利于日后维护——每一次添加修改或删除VLAN都需要在所有的交换机上部署。

在这种情况下，我们引入了VTP（VLAN Trunking Protocol）。

VTP即VLAN中继协议，也被称为虚拟局域网干道协议，是思科私有协议。

VTP有3种模式:服务器模式（Server）；客户机模式（Client）；透明模式（Transparent）。

Server模式：提供VTP消息（包括VLAN ID和名字信息）；学习相同域名的VTP消息；转发相同域名的VTP消息；可以添加、删除和更改VLAN VLAN信息写入NVRAM。

Client模式：请求VTP消息；学习相同域名的VTP消息；转发相同域名的VTP消息；不可以添加、删除和更改VLAN VLAN信息不会写入NVRAM。

Transparent模式：不提供VTP消息；不学习VTP消息；转发VTP消息；可以添加、删除和更改VLAN，只在本地有效VLAN信息写入NVRAM。

新交换机出厂时的默认配置是预配置为VLAN1，VTP 模式为服务器。

在VTP域中有两个重要的概念：VTP域：也称VLAN管理域，由一个以上共享VTP域名的相互连接的交换机组成的。

也就是说VTP域是一组域名相同并通过中继链路相互连接的交换机；VTP通告：在交换机之间用来传递VLAN信息的数据包被称为VTP数据包。

VTP通告包括：汇总通告，子集通告，通告请求。

注意：VTP通过Trunk，VTP Server向其它交换机传输信息和接收更新。

若给VTP配置密码，那么本域内的所有交换机的VTP密码必须保持一致。

实验六: Trunk和VTP配置实验目的:1、掌握Trunk和VTP 工作原理2、学习配置Trunk的命令和步骤3、学习配置VTP命令和步骤4、STP选举的干涉和端口状态实验拓扑:实验步骤:1、绘制网络拓扑PC0和PC1IP地址分别为192.168.0.1/24 192.168.0.2/242、交换机之间接口配置TrunkSwitch0:Switch0(config)#int f 1/1Switch0(config-if)#switchport mode trunkSwitch0(config-if)#exitSwitch0(config)#int f 2/1Switch0(config-if)#switchport mode trunkSwitch0(config-if)#exitSwitch1:Switch1(config)#int f 0/1Switch1(config-if)#switchport mode trunkSwitch1(config-if)#exitSwitch1(config)#int f 1/1Switch1(config-if)#switchport mode trunkSwitch1(config-if)#exitSwitch2:Switch2(config)#int f 0/1Switch2(config-if)#switchport mode trunkSwitch2(config-if)#exitSwitch2(config)#int f 1/1Switch2(config-if)#switchport mode trunkSwitch2(config-if)#exitSwitch3:Switch3(config)#int f 1/1Switch3(config-if)#switchport mode trunkSwitch3(config-if)#exitSwitch3(config)#int f 2/1Switch3(config-if)#switchport mode trunkSwitch3(config-if)#exit3、VTP的配置。

VTP配置知识点VTP（VLAN Trunking Protocol）是用于在网络中自动传播VLAN信息的一种协议。

它可以帮助网络管理员更高效地管理VLAN，并确保所有网络设备都具有一致的VLAN信息。

在这篇文章中，我们将介绍VTP的配置知识点。

以下是一个逐步思考的过程，帮助我们理解和配置VTP。

第一步：了解VTP基本概念在开始配置VTP之前，我们需要了解一些基本概念。

VTP有三种模式：服务器模式（Server Mode）、客户端模式（Client Mode）和透明模式（Transparent Mode）。

服务器模式允许我们配置VLAN信息并传播给其他设备；客户端模式只能接收VLAN信息，不能进行配置；透明模式可以接收和传递VLAN信息，但不会更新自身的VLAN数据库。

第二步：配置VTP服务器首先，我们需要选择一个交换机作为VTP域的服务器。

我们可以通过以下命令进入全局配置模式：configure terminal然后，我们将交换机设置为服务器模式：vtp mode server接下来，我们为VTP域设置一个名称：vtp domain <域名称>我们还可以为VTP配置一个密码，以确保只有知道密码的设备才能加入VTP 域：vtp password <密码>最后，启用VTP功能：vtp enable第三步：配置VTP客户端如果我们有其他交换机需要加入VTP域，我们可以将它们配置为客户端模式。

首先，我们进入全局配置模式：configure terminal然后，将交换机设置为客户端模式：vtp mode client接下来，我们指定VTP域的名称和密码（如果有的话）：vtp domain <域名称>vtp password <密码>最后，启用VTP功能：vtp enable第四步：配置VTP透明模式有时候，我们可能需要将某些交换机配置为透明模式，以便它们能够接收和传递VLAN信息，但不会更新自身的VLAN数据库。

基本VTP 配置任务1：执行基本交换机配置根据以下原则配置交换机S1、S2 和S3 并保存配置：????按照拓扑所示配置交换机主机名。

????禁用DNS 查找。

????将执行模式口令配置为class。

????为控制台连接配置口令cisco。

????为vty 连接配置口令cisco。

Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S1S1(config)#enable secret classS1(config)#no ip domain-lookupS1(config)#line console 0S1(config-line)#password ciscoS1(config-line)#loginS1(config-line)#line vty 0 15S1(config-line)#password ciscoS1(config-line)#loginS1(config-line)#end%SYS-5-CONFIG_I: Configured from console by consoleS1#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]任务2：配置主机PC 上的以太网接口使用地址表中的IP 地址和默认网关配置PC1、PC2、PC3、PC4、PC5 和PC6 的以太网接口。

任务3：在交换机上配置VTP 和安全功能步骤1. 启用S2 和S3 上的用户端口。

将用户端口配置为接入模式。

请参阅拓扑图来确定哪些端口连接到最终用户设备。

S2(config)#interface fa0/6S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/11S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/18S2(config-if)#switchport mode accessS2(config-if)#no shutdown步骤2. 检查三台交换机上的当前VTP 配置。
