关于VTP VLAN配置步骤

vlan的配置流程
1. 进入特权模式
首先需要进入路由器或交换机的特权模式,输入命令"enable"并输入密码。

2. 创建VLAN
使用命令"vlan vlan-id"创建一个新的VLAN,其中vlan-id是VLAN 的编号(1-4094)。

3. 为VLAN指定名称(可选)
可以使用命令"name vlan-name"为VLAN指定一个名称,以便于识别。

4. 配置VLAN接口
使用命令"interface vlan vlan-id"进入VLAN接口配置模式。

在此模式下,可以为VLAN配置IP地址等参数。

5. 将端口分配到VLAN
使用命令"switchport mode access"将端口设置为非干线模式,再使用"switchport access vlan vlan-id"将端口分配到指定的VLAN。

6. 保存配置
最后,使用命令"copy running-config startup-config"将配置保存到启动配置文件中,以防重启后配置丢失。

VLAN的配置过程包括创建VLAN、配置VLAN接口、将端口分配到VLAN等步骤。

正确配置VLAN有助于网络的合理划分和安全管理。

基于VTP的跨交换机VLAN配置
实验报告
实验名称实验日期
姓名班级学号评分
一、实验目的
掌握基于VTP实现跨交换机VLAN配置，是在同一VLAN里的计算机系统能跨交换机进行相互通信，而在不同VLAN里的计算机不能进行相互通信。

二、实验内容
使用VTP协议实现跨交换机环境下VLAN配置
三、实验平台和拓扑
四、实验步骤
1，为3台主机配置IP,子网掩码，默认网关
2，在交换机A上进行VTP设置，创建VLAN，并将0/5划分到vlan 10
3，在交换机A上创建VLAN20，并将0/15端口划分到vlan20中
4，在交换机A上将与交换机B相连的端口定义为tag vlan模式5，在交换机B上进行VTP配置，并将0/5端口划分到vlan10中6，在交换机B上将与交换机A相连的端口定义为tag vlan模式
7，查看交换机B的VLAN信息，验证交换机B是否能从交换机A 学习到VLAN信息
8，将端口0/5加入vlan 10
9，验证PC3和PC1能互相ping通，但PC3不能ping 通PC2
五、试验结果分析与解释说明
PC3和PC1能互相ping通，这是因为PC3,PC1处于同一个VLAN 下，PC3和PC2不能相互ping通，这是因为PC3,PC2处于不同VLAN 下。

六、实验过程遇到的问题及解决方法
查看交换机的VLAN信息要在特权模式下进行。

思科Cisco交换机配置——VTP管理交换机的VLAN配置实验操作详解本⽂讲述了思科Cisco VTP管理交换机的VLAN配置。

分享给⼤家供⼤家参考，具体如下：⼀、实验⽬的：将S1配置成VTP-Server，S2配置成VTP-Transparent，S3配置成VTP-Client，S4配置成VTP-Client⼆、拓扑图如下三、具体步骤：（1）S1交换机的配置Switch>enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S1 --修改交换机名为S1S1(config)#vtp domain test --创建test域Changing VTP domain name from NULL to testS1(config)#vtp mode server --设置S1为ServerDevice mode already VTP SERVER.S1(config)#vlan 7 --创建并进⼊vlan 7端⼝，并开启S1(config-vlan)#vlan 8 --创建并进⼊vlan 8 端⼝，并开启S1(config-vlan)#interface f0/1 --进⼊f0/1端⼝S1(config-if)#switchport mode trunk --将端⼝改为trunk模式S1(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up（2）S2交换机的配置Switch#enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S2 --修改交换机名为S2S2(config)#vtp mode transparent --将S2设置为TransparentDevice mode already VTP TRANSPARENT.S2(config)#interface range f0/1-2 --进⼊f0/1和f0/2端⼝S2(config-if)#switchport mode trunk --将端⼝改为trunk模式（3）S3交换机配置Switch#enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S3 --修改交换机名为S3S3(config)#vtp mode client --将S3设置为ClientDevice mode already VTP CLIENT.S3(config)#interface range f0/1-2 --进⼊f0/1和f0/2端⼝S3(config-if)#switchport mode trunk --将端⼝改为trunk模式（4）S4交换机配置Switch#enable --进⼊特权模式Switch#config terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S4 --将交换机名修改为S4S4(config)#vtp mode client --将S4设置为ClientDevice mode already VTP CLIENT.S4(config)#interface f0/1 --进⼊f0/1端⼝S4(config-if)#switchport mode trunk --将端⼝改为trunk模式四、验证，分别在各台交换机上查看VLAN（1）S1（2）S2解释：S2因为是隐藏模式，所以看不见vlan 7 和 vlan 8（3）S3解释：S3是客户端模式所以可以查看到vlan 7 和vlan 8（4）S4解释：S4因为是客户端模式，所以可以查看到vlan 7 和 vlan 8。

配置 VTP VTP （VLAN Trunking Protocol） 是一种消息协议， 用于在 VTP 域内同步 VLAN 信息 （VLANs 的添加、删除和重命名），而不必在每个交换上配置相同的 VLAN 信息，从而实现 VLAN 配置的一致性。

使用 VTP，可以在一个或多个交换机上建立配置修改中心，并自动完成与 网络中其他所有交换机的通信，可以有效地减少交换网络中的管理事务。

1．VTP 简介 （1）VTP 域 VTP 域（也称 VLAN 管理域），由一个或多个相互连接、使用相同 VTP 域名的交换机所组 成。

一台交换机能够被配置而且也只能被配置一个 VTP 域。

使用命令行界面或 SNMP，可 以修改全局 VLAN 的域配置。

默认状态下，交换机处于 VTP Server 模式，并且在收到由中继连接传来的 VTP 通告（VTP Advertisement）或由配置一个管理域之前，一直处于非管理域状态。

不能在 VTP 服务器上 建立或修改 VLAN，直到管理域名被指定或被学习。

如果交换机收到一个从中继连接传来的 VTP 通告，它将继承管理域名和 VTP 配置版本号， 并且不再理睬不同的管理域名或更早的配置版本号。

如果将交换机配置为 VTP 透明，可以建立可修改的 VLAN，但修改将只影响到个别的交换 机。

当修改位于 VTP Server 上的 VLAN 配置时，该修改将传播至 VTP 域中所有的交换机。

VTP 通告 被发送至所有的中继连接，包括 Inter-Switch Link （ISL）、IEEE 802.1Q、IEEE 802.10和 ATM LAN Emulation（LANE）。

（2）VTP 模式 可以将交换机配置在以下任何一种 VTP 模式操作： Server。

在 VTP Server（服务器）模式，可以为整个 VTP 域建立、修改和删除 VLAN，并指 定其他配置参数（如 VTP 版本和 VTP 修剪）。

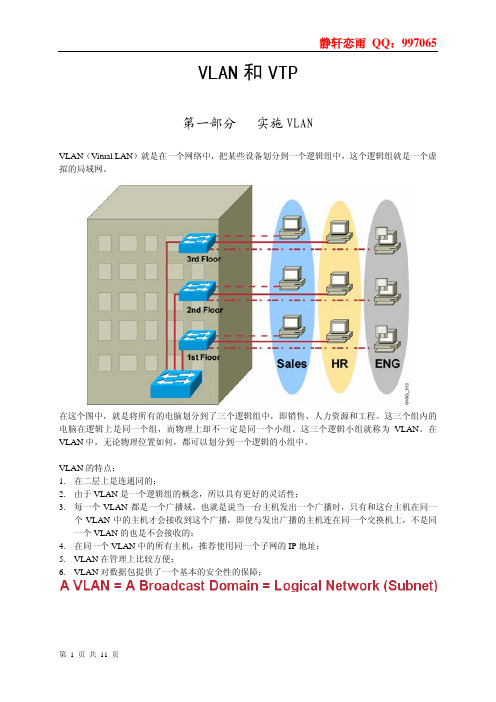

VLAN(Virtual Local Area Network )中文解释虚拟局域网实现思想把同一物理局域网内的不同用户逻辑的划分成不同广播域定义一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术作用 1.可有效的控制广播风暴的发生（提高网络性能）2.使网络拓扑图更加灵活3.控制网络中不同部门，不同站点间的互访（安全）VLAN标准IEEE802.1Q Cisco ISL标签（Cisco私有）VLAN添加命令一、Database配置方法switch>enableswitch#vlan database进入VLAN数据库配置模式switch(vlan)#vlan vlanID name vlan name创建VLAN并命名switch(vlan)#exi t 保存并退出配置实例switch>enable 进入特权模式switch#vlan database 进入VLAN数据库配置模式switch(vlan)#vlan 2 name er 创建VLAN2 名称erVLAN 2 added: 提示信息：VLAN2已经添加Name: er 提示信息：名称erswitch(vlan)#exit 退出并保存APPLY completed. 提示信息：保存成功Exiting.... 退出……二、全局配置方法Switch>enableSwitch#config terminalSwitch(config)#vlan vlanID输入vlanID，VLAN配置模式Switch(config)#nam vlanName输入VLAN名称（可选）Switch(config)#exit 退出VLAN删除命令no vlan vlanID一、 Database删除方法Switch>enable 进入特权模式Switch#vlan database 进入VLAN数据库配置模式Switch(vlan)#no vlan 2 删除VLAN 2Deleting VLAN 2... 提示信息：删除VLAN 2Switch(vlan)#exit 保存退出APPLY completed. 提示信息：完成Exiting.... 退出……二、 全局删除方法Switch>enableSwitch#configure terminalSwitch(config)# no vlan 2将端口添加到VLAN中Switch>enSwitch#conf tSwitch(config)#int f0/0 进入0/0接口Switch(config-if)#switchport mode access定义为二层端口模式Switch(config-if)#switchport access vlan 2将端口分配给VLAN 2Switch(config-if)#interface range f0/1 – 5 进入0/1 – 5接口Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 3Switch(config-if-range)#end查看VLAN命令Switch#show vlan briefSwitch#show vlan id vlanIDSwitch#show vlan-switch briefSwitch#sh vlan-switch briefVLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 1 default active Fa0/6, Fa0/7, Fa0/8, Fa0/9Fa0/10, Fa0/11, Fa0/12, Fa0/13 Fa0/14, Fa0/152 er active Fa0/0, Fa0/1, Fa0/2, Fa0/3Fa0/4, Fa0/53 san active4 si active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default active配置实例SW>enSW#vlan daSW(vlan)#vlan 2 na erVLAN 2 modified:Name: erSW(vlan)#vlan 3 na sanVLAN 3 modified:Name: sanSW(vlan)#exitAPPLY completed.Exiting....SW#conf tEnter configuration commands, one per line. End with CNTL/Z. SW(config)#int f0/0SW(config-if)#swi mo accSW(config-if)#swi acc vlan 2SW(config-if)#int f0/15SW(config-if)#swi mo accSW(config-if)#swi acc vlan 3SW(config-if)#exitSW(config)#do sh vlan-s bVLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12Fa0/13, Fa0/142 er active Fa0/03 san active Fa0/151002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeTRUNK （中继）中文解释：中继TRUNKING是基于OSI第二层数据链路层封转类型：ISL（Cisco私有协议,用于以太网的内部交换链路） IEEE 802.1Q（dot1q）作用：保证在跨越多个交换机上建立的同一个VLAN的成员能够相 互通信原理：交换机给每个去往其他交换机的数据帧打上VLAN标识 IEEE 802.1Q（dot1q） 工作原理和帧格式工作原理采用内部标记的方法标记的长度为4字节帧格式 Cisco ISL工作原理和帧格式工作原理 采用外部标记的方法标记的长度为30字节帧格式中继的集中模式配置命令Swithc>enableSwitch#configure terminalSwitch(config)#interface range f0/14 - 15SWITCH(config-if-range)#switchport mode ?access Set trunking mode to ACCESS unconditionally此模式为接入模式，用于连接PC的端口trunk Set trunking mode to TRUNK unconditionally此模式为TRUNK模式，用于交换机之间连接dynamic Set trunking mode to dynamically negotiateaccess or trunk mode此接口为动态协商模式Switch(config-if-range)#switchport mode trunk将接口设置为中继模式Switch(config-if-range)#switchport mode access将接口设置为接入模式配置实例SW1>enSW1#vlan da SW1(vlan)#vlan 2 na er VLAN 2 modified: Name: erSW1(vlan)#vlan 3 na san VLAN 3 modified: Name: san SW1(vlan)#exit APPLY completed. Exiting....SW1(config)#int ran f0/14 - 15 SW1(config-if-range)#swi mo tr SW1(config-if-range)#no sh SW1(config-if-range)#int f0/0 SW1(config-if)#swi mo ac SW1(config-if)#swi ac vlan 2 SW1(config-if)#no sh SW1(config-if)#int f0/1 SW1(config-if)#swiSW1(config-if)#swi mo ac SW1(config-if)#swi ac vlan 3 SW1(config-if)#no sh另一台交换机配置相同即可创建VLAN2和VLAN3将14-15接口配置为中继 将端口加入相应VLAN 中查看接口模式命令Switch#show interface interface-id switchport中文解释：VLAN中继协议（虚拟局域网干道协议）作用：它是一个OSI参考模型第二层的通信协议，主要用于管理在同一个域的网络范围内VLAN的建立、删除和重命名并自动地将信息向网络中其它的交换机广播优势：减少管理员负担和认为错误，提高安全性。

实验四VLAN及VTP的配置一、实验目的：1、掌握单台交换机上VLAN的创建及单口划分2、掌握多台交换机上VLAN的创建及单口划分二、实验要求：按照实验指导书完成实验三、实验项目性质验证性实验四、实验要点1、VLAN的划分2、将端口添加到某个VLAN五、实验内容实验一、单台交换机上VLAN的创建及端口划分实验拓扑图：1、按照上图搭建好实验环境（添加设备，并做好标识）2、打开主机0，通过console口配置交换机，配置管理端口IP地址为192.168.1.1，设置交换机的VTY密码为123456.。

退出，重新通过Telnet登陆交换机。

3、注意：通过Telnet登陆交换机是否成功？如果出错，请排错并将排除错误的方法写出来，可以截图。

4、通过Telnet登陆上交换机上后，创建VLAN 2、VLAN 3【这个过程可能会发生问题，该怎么办？直接打开交换机配置】提示：方法1、进入vlan database模式创建：vlan database、vlan 2 name er、ip address 192.168.1.1 255.255.255.0 、no shutdown、vlan 3 name san、ip address 192.168.2.1 255.255.255.0方法2、进入全局配置模式创建：configure terminal、vlan 2、name 2、ip address 192.168.1.1 255.255.255.0 、no shutdown、vlan 3、name 3、ip address 192.168.2.1 255.255.255.05、分别向VLAN 2、VLAN 3中添加端口。

提示：interface fa0/1、spanning-tree portfast、switchport access vlan 2、interface fa0/2、spanning-tree portfast、switchport access vlan 2、interface fa0/3、spanning-tree portfast、switchport access vlan 36、思考：在各台主机以及交换机上相互Ping看是否能通？请总结下规律，怎么样的能通，怎么样的不通？猜想下为什么会不通？【请以文字表述清楚】。

桂林电子科技大学思科网络技术教程实验报告实验4 VTP配置及VLAN间路由第一部分基本VTP配置【实验目的：】1、执行基本交换机配置2、配置主机 PC 上的以太网接口3、在交换机上配置 VTP 和安全功能【实验预备知识】：复习理论课讲解的VTP相关知识和配置命令。

【实验拓扑图】：分析：配置VTP，首先确定结构，在结构中可以看到需要配置3个交换机其中确定并配置S2交换机是客户端，S3交换机是透明，S1是服务器和相同域，相同的管理接口。

所以S2和S3应该配置连接PC端的为接入模式分配不同的vlan和配置端口fa0/6、fa0/11 和fa0/18，使它们只支持一台主机，并且动态获知该主机的MAC 地址，交换机相连接口配置中继和本征，管理接口地址。

S1配置vlan【实验内容】：任务1：执行基本交换机配置根据以下原则配置交换机S1、S2 和S3 并保存配置：•按照拓扑所示配置交换机主机名。

•禁用DNS 查找。

•将执行模式口令配置为class。

•为控制台连接配置口令cisco。

•为vty 连接配置口令cisco。

任务 2：配置主机 PC 上的以太网接口使用地址表中的 IP 地址和默认网关配置PC1、PC2、PC3、PC4、PC5 和 PC6 的以太网接口。

任务 3：在交换机上配置 VTP 和安全功能步骤 1. 启用 S2 和 S3 上的用户端口。

将用户端口配置为接入模式。

请参阅拓扑图来确定哪些端口连接到最终用户设备。

S2(config)#interface fa0/6S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/11S2(config-if)#switchport mode accessS2(config-if)#no shutdownS2(config-if)#interface fa0/18S2(config-if)#switchport mode accessS2(config-if)#no shutdown步骤 2. 用#show vtp status三台交换机上的当前 VTP 配置。

利用交换机VTP协议实验来配置VLAN一、VTP介绍VTP（VLAN Trunking Protocol）：是VLAN中继协议，也被称为虚拟局域网干道协议。

它是思科私有协议。

作用是十几台交换机在企业网中，配置VLAN工作量大，可以使用VTP协议，把一台交换机配置成VTP Server, 其余交换机配置成VTP Client,这样他们可以自动学习到server 上的VLAN 信息。

VTP模式有3种服务器模式（Server）客户机模式（Client）透明模式（Transparent）Server（服务器）模式——可以学习转发、可以添加删除或修改VLAN信息Client（客户机）模式——可以学习转发、但不可以添加删除或修改Transparent（透明）模式——不学习，但可以转发VLAN信息；可以创建或删除VLAN，只在本地有效，不影响其它路由器。

新交换机出厂时的默认配置是预配置为VLAN1，VTP 模式为服务器。

VTP协议只能学习到VLAN的信息，并不能学习到端口划分的信息配置命令若给VTP配置密码，那么本域内的所有交换机的VTP密码必须保持一致。

创建VTP域命令思科IOS系统switch(config)#vtp domain DOMAIN_NAME配置交换机的VTP模式三种模式server client transparent(透明模式)switch(config)# vtp mode server | client | transparent配置VTP口令switch (config) # vtp password PASSWORD配置VTP修剪能够减少中继端口上不必要的广播信息量，在模拟器中无此命令switch (config) # vtp pruning配置VTP版本switch (config) # vtp version 2(默认是版本1) ，客户机不可以配置ver 2查看VTP配置信息switch# show vtp status在三层路由器加了一块二层档板时，命令环境改变。

VLAN、TRUNK、VTP和VLAN间路由的使用和配置实验目的：熟练掌握VLAN，TRUNK，VTP和VLAN间路由的使用和配置实验内容：在1900系列和2900系列交换机上VLAN的配置在1900系列和2900系列交换机上TRUNK的配置在1900系列和2900系列交换机上VTP的配置在1900系列和2900系列交换机以及2600系列路由器上VLAN间路由的配置实验条件：2900系列交换机两台，1900系列交换一台和2600系列路由器各一台一．VLAN的配置本实验需要2900交换机一台，PC机两台，console线一条Step 1 配置交换机Switch>Switch>enableSwitch#configure terminalSwitch(config)#hostname Switch_ASwitch_A(config)#enable secret classSwitch_A(config)#enable password ciscoSwitch_A(config)#line con 0Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#line vty 0 15Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#exitSwitch_A(config)#interface Vlan1Switch_A(config-if)#ip address 192.168.1.2 255.255.255.0Switch_A(config-if)#no shutdownSwitch_A(config-if)#exitSwitch_A(config)#ip default-gateway 192.168.1.1Switch_A(config)#endStep 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 检测连通性由switch ping两台PC机，检测连通性Step 4 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 5 创建，命名VLAN2900：Switch_A#vlan databaseSwitch_A(vlan)#vlan 2 name VLAN2Switch_A(vlan)#vlan 3 name VLAN3Switch_A(vlan)#exit1900:Switch_A#configure terminalSwitch_A(config)#vlan 2 name VLAN2Switch_A(config)#vlan 3 name VLAN3Step 6 安排4，5，6端口到VLAN 22900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/4 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 2 Switch_A(config-if)#interface fastethernet 0/5 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 2 Switch_A(config-if)#interface fastethernet 0/6 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 2 Switch_A(config-if)#end1900:Switch_A#configure terminalSwitch_A(config)#interface Ethernet 0/4Switch_A(config-if)#vlan static 2Switch_A(config-if)#interface Ethernet 0/5 Switch_A(config-if)#vlan static 2Switch_A(config-if)#interface Ethernet 0/6 Switch_A(config-if)#vlan static 2Switch_A(config)#endStep 7 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 8 安排7，8，9端口到VLAN 3Switch_A#configure terminalSwitch_A(config-if)#interface fastethernet 0/7 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 3 Switch_A(config-if)#interface fastethernet 0/8 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 3 Switch_A(config-if)#interface fastethernet 0/9 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 3 Switch_A(config-if)#endStep 9 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 10 测试VLANsStep 11 解除VLAN与端口的绑定2900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/4 Switch_A(config-if)#no switchport access vlan 2 1900:Switch_A#configure terminalSwitch_A(config)#interface Ethernet 0/4Switch_A(config-if)#no vlan-membership 2Switch_A(config-if)#endStep 12 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membershipStep 13 删除VLAN2900：Switch_A#vlan databaseSwitch_A(vlan)#no vlan 3Deleting VLAN 3Switch_A(vlan)#exit1900:Switch_A#configure terminalSwitch_A(config)#interface ethernet 0/7Switch_A(config-if)#no vlan 3Switch_A(config-if)#exitStep 14 显示VLAN的接口信息2900：Switch_A#show vlan1900:Switch_A#show vlan-membership二．VLAN的TRUNK配置本实验需要2900交换机两台，PC机两台，console线一条（一）ISLStep 1 配置交换机的基本参数参考上面的实验Step 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 检测连通性由switch ping两台PC机，检测连通性Step 4 显示VLAN的接口信息Switch_A#show vlanStep 5 在Switch_A上创建，命名VLANSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name AccountingSwitch_A(vlan)#vlan 20 name MarketingSwitch_A(vlan)#vlan 30 name EngineeringSwitch_A(vlan)#exitStep 6 安排4，5，6端口到VLAN 10Switch_A(config)#interface fastethernet 0/4Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/5Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/6Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#endStep 7 安排端口7，8，9到VLAN 20Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endStep 8 安排端口10，11，12到VLAN 30Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#endStep 9 在Switch_B上创建，命名VLAN重复5-8步，在Switch_B创建，命名VLANStep 10 显示VLAN的接口信息Switch_A#show vlanStep 11 测试VLANsStep 12 创建ISL trunkSwitch_A(config)#interface fastethernet 0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation islSwitch_A(config-if)#endSwitch_B(config)#interface fastethernet 0/1Switch_B(config-if)#switchport mode trunkSwitch_B(config-if)#switchport trunk encapsulation isl Switch_B(config-if)#endStep 13 测试ISL trunk（二）dot1qStep 1 配置交换机的基本参数参考上面的实验Step 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 检测连通性由switch ping两台PC机，检测连通性Step 4 显示VLAN的接口信息Switch_A#show vlanStep 5 在Switch_A上创建，命名VLANSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name AccountingSwitch_A(vlan)#vlan 20 name MarketingSwitch_A(vlan)#vlan 30 name EngineeringSwitch_A(vlan)#exitStep 6 安排4，5，6端口到VLAN 10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/5Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/6Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#endStep 7 安排端口7，8，9到VLAN 20Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endStep 8 安排端口10，11，12到VLAN 30Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#endStep 9 在Switch_B上创建，命名VLAN重复5-8步，在Switch_B创建，命名VLANStep 10 显示VLAN的接口信息Switch_A#show vlanStep 11 测试VLANsStep 12 创建dot1q trunkSwitch_A(config)#interface fastethernet 0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation dot1q Switch_A(config-if)#endSwitch_B(config-if)#switchport mode trunkSwitch_B(config-if)#switchport trunk encapsulation dot1q Switch_B(config-if)#endStep 13 测试dot1q trunk三．VLAN的VTP配置本实验需要2900交换机两台，PC机两台，console线一条Step 1 配置交换机参考上面的实验Step 2 为PC配置正确的IP地址，子网掩码和缺省网关Step 3 测试连接性由switch ping两台PC机，检测连通性Step 4 显示VLAN接口信息Switch_A#show vlanStep 5 配置VTP服务器端Switch_A#vlan databaseSwitch_A(vlan)#vtp serverSwitch_A(vlan)#vtp domain group1Switch_A(vlan)#exitStep 6 创建，命名VLANsSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name AccountingSwitch_A(vlan)#vlan 20 name MarketingSwitch_A(vlan)#vlan 30 name EngineeringSwitch_A(vlan)#exitStep 7 安排端口4，5，6到VLAN 10Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/4Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/5Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet 0/6Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#endStep 8 安排端口7，8，9到VLAN 20Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endStep 9 安排端口10，11，12到VLAN 30Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#interface fastethernet 0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 30Switch_A(config-if)#endStep 10 显示VLAN接口信息Switch_A#show vlanStep 11 配置VTP客户端Enter the following commands to configure Switch_B to be a VTP client: Switch_B#vlan databaseSwitch_B(vlan)#vtp clientSwitch_B(vlan)#vtp domain group1Switch_B(vlan)#exitStep 12 创建trunkSwitch_A(config)#interface fastethernet 0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#endSwitch_B(config)#interface fastethernet 0/1Switch_B(config-if)#switchport mode trunkSwitch_B(config-if)#end2900:Note that it is necessary to specify the encapsulation on a 2924XL, since it supports 802.1Qand ISL.Switch_A(config)#interface fastethernet0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation dot1qSwitch_A(config-if)#endSwitch_B(config)#interface fastethernet0/1Switch_B(config-if)#switchport mode trunkSwitch_B(config-if)#switchport trunk encapsulation dot1qSwitch_B(config-if)#endStep 13 测试trunkshow interface fastethernet 0/1 switchportStep 14 显示VLAN接口信息Switch_B#show vlanStep 15 安排端口4，5，6到VLAN 10Switch_B#configure terminalSwitch_B(config)#interface fastethernet 0/4Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 10Switch_B(config-if)#interface fastethernet 0/5Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 10Switch_B(config-if)#interface fastethernet 0/6Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 10Switch_B(config-if)#endStep 16 Assign ports to VLAN 20Switch_B#configure terminalSwitch_B(config)#interface fastethernet 0/7Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 20Switch_B(config-if)#interface fastethernet 0/8Switch_B(config-if)#switchport mode accessSwitch_B(config-if)#switchport access vlan 20Switch_B(config-if)#interface fastethernet 0/9 Switch_B(config-if)#switchport mode access Switch_B(config-if)#switchport access vlan 20 Switch_B(config-if)#endStep 17 Assign ports to VLAN 30Switch_B#configure terminalSwitch_B(config)#interface fastethernet 0/10 Switch_B(config-if)#switchport mode access Switch_B(config-if)#switchport access vlan 30 Switch_B(config-if)#interface fastethernet 0/11 Switch_B(config-if)#switchport mode access Switch_B(config-if)#switchport access vlan 30 Switch_B(config-if)#interface fastethernet 0/12 Switch_B(config-if)#switchport mode access Switch_B(config-if)#switchport access vlan 30 Switch_B(config-if)#endStep 18 显示VLAN接口信息Switch_A#show vlan四．VLAN间路由的配置本实验需要2621路由器一台，2900交换机一台，PC机两台，console线一条Step 1 配置交换机参考上面的实验Step 2 配置连接到交换机上的主机a. 连接到port 0/5上的PC:IP address 192.168.5.2Subnet mask 255.255.255.0Default gateway 192.168.5.1b. 连接到port 0/9上的PC:IP address 192.168.7.2Subnet mask 255.255.255.0Default gateway 192.168.7.1Step 3 测试连通性Step 4 创建，命名两个VLANs2900：Switch_A#vlan databaseSwitch_A(vlan)#vlan 10 name SalesSwitch_A(vlan)#vlan 20 name SupportSwitch_A(vlan)#exit1900:Switch_A#config terminalSwitch_A(config)#vlan 10 name SalesSwitch_A(config)#vlan 20 name SupportSwitch_A(config)#exitStep 5 安排端口5，6，7，8到VLAN 102900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/5 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/6 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/7 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#interface fastethernet 0/8 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 10 Switch_A(config-if)#end1900:Switch_A#configure terminalSwitch_A(config)#interface ethernet 0/5Switch_A(config-if)vlan static 10Switch_A(config-if)#interface ethernet 0/6 Switch_A(config-if)vlan static 10Switch_A(config-if)#interface ethernet 0/7 Switch_A(config-if)vlan static 10Switch_A(config-if)#interface ethernet 0/8 Switch_A(config-if)vlan static 10Switch_A(config-if)#endStep 6 安排端口910，11，12到VLAN 202900：Switch_A#configure terminalSwitch_A(config)#interface fastethernet 0/9 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 20 Switch_A(config-if)#interface fastethernet 0/10 Switch_A(config-if)#switchport mode access Switch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet 0/11Switch_A(config-if)#switchport mode acce ssSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#end1900:Switch_A#configure terminalSwitch_A(config)#interface ethernet 0/9Switch_A(config-if)vlan static 20Switch_A(config-if)#interface ethernet 0/10Switch_A(config-if)vlan static 20Switch_A(config-if)#interface ethernet 0/11Switch_A(config-if)vlan static 20Switch_A(config-if)#interface ethernet 0/12Switch_A(config-if)vlan static 20Switch_A(config-if)#endStep 7 显示VLAN接口信息Switch_A#show vlanStep 8 创建trunk2900:Switch_A(config)#interface fastethernet0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#switchport trunk encapsulation dot1qSwitch_A(config-if)#end1900: Note the 1900 switch will only support ISL trunking, not dot1q. Switch_A#configure terminalSwitch_A(config)#interface fastethernet0/26Switch_A(config-if)#trunk onStep 9 配置路由器a. Configure the router with the following data. Note that in order to Router_A(config)#interface fastethernet 0/0Router_A(config-if)#no shutdownRouter_A(config-if)#interface fastethernet 0/0.1Router_A(config-subif)#encapsulation dot1q 1Router_A(config-subif)#ip address 192.168.1.1 255.255.255.0Router_A(config-if)#interface fastethernet 0/0.2Router_A(config-subif)#encapsulation dot1q 10Router_A(config-subif)#ip address 192.168.5.1 255.255.255.0Router_A(config-if)#interface fastethernet 0/0.3Router_A(config-subif)#encapsulation dot1q 20Router_A(config-subif)#ip address 192.168.7.1 255.255.255.0Router_A(config-subif)#endStep 10 保存路由器的配置文件Step 11 显示路由器的路由表Step 12 测试VLANS 和the trunkSwitch>enableSwitch#configure terminalSwitch(config)#hostname Switch_ASwitch_A(config)#enable secret classSwitch_A(config)#line con 0Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#line vty 0 15Switch_A(config-line)#password ciscoSwitch_A(config-line)#loginSwitch_A(config-line)#exitSwitch_A(config)#interface Vlan1Switch_A(config-if)#ip address 192.168.1.2 255.255.255.0 Switch_A(config-if)#no shutdownSwitch_A(config-if)#exitSwitch_A(config)#ip default-gateway 192.168.1.1Switch_A(config)#endSwitch_A#vlan databSwitch_A#vlan databaseSwitch_A(vlan)#vlan 10 name Sal esVLAN 10 added:Name: SalesSwitch_A(vlan)#vlan 20 name SupportVLAN 20 added:Name: SupportSwitch_A(vlan)#exitAPPLY completed.Exiting....Switch_A#configure terminalSwitch_A(config)#interface fastethernet0/5Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet0/6Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet0/7Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#interface fastethernet0/8Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 10Switch_A(config-if)#endSwitch_A#configure terminalSwitch_A(config)#interface fastethernet0/9Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/10Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/11Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#interface fastethernet0/12Switch_A(config-if)#switchport mode accessSwitch_A(config-if)#switchport access vlan 20Switch_A(config-if)#endSwitch_A#show vlanVLAN Name Status Ports---- --------------------------- --------1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4,Fa0/13, Fa0/14, Fa0/15, Fa0/16,Fa0/17, Fa0/18, Fa0/19, Fa0/20,Fa0/21, Fa0/22, Fa0/23, Fa0/2410 Sales active Fa0/5, Fa0/6, Fa0/7, Fa0/820 Support active Fa0/9, Fa0/10, Fa0/11, Fa0/121002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2---- ----- ------ ----- ------ ------ -------- ---- -------- ------ ------ 1 enet 100001 1500 - - - - - 0 010 enet 100010 1500 - - - - - 0 020 enet 100020 1500 - - - - - 0 01002 fddi 101002 1500 - - - - - 0 01003 tr 101003 1500 - - - - - 0 01004 fdnet 101004 1500 - - - ieee - 0 01005 trnet 101005 1500 - - - ibm - 0 0Switch_A#configure terminalSwitch_A(config)#interface fastethernet0/1Switch_A(config-if)#switchport mode trunkSwitch_A(config-if)#endRouter>enableRouter#configure terminalRouter(config)#hostname Router_ARouter_A(config)#enable secret classRouter_A(config)#line con 0Router_A(config-line)#password ciscoRouter_A(config-line)#loginRouter_A(config-line)#line vty 0 4Router_A(config-line)#password ciscoRouter_A(config-line)#loginRouter_A(config-line)#exitRouter_A(config)#interface fastethernet 0/0Router_A(config-if)#no shutdownRouter_A(config-if)#interface fastethernet 0/0.1Router_A(config-subif)#encapsulation dot1q 1Router_A(config-subif)#ip address 192.168.1.1 255.255.255.0Router_A(config-subif)#interface fastethernet 0/0.2Router_A(config-subif)#encapsulation dot1q 10Router_A(config-subif)#ip address 192.168.5.1 255.255.255.0Router_A(config-subif)#interface fastethernet 0/0.3Router_A(config-subif)#encapsulation dot1q 20Router_A(config-subif)#ip address 192.168.7.1 255.255.255.0Router_A(config-subif)#endRouter_A#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.5.0/24 is directly connected, FastEthernet0/0.2C 192.168.7.0/24 is directly connected, FastEthernet0/0.3C 192.168.1.0/24 is directly connected, FastEthernet0/0.1Router_A#C:\>ping 192.168.5.2Pinging 192.168.5.2 with 32 bytes of data:Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Reply from 192.168.5.2: bytes=32 time<10ms TTL=127Ping statistics for 192.168.5.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msC:\>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time<10ms TTL=254 Reply from 192.168.1.2: bytes=32 time=40ms TTL=254 Reply from 192.168.1.2: bytes=32 time=20ms TTL=254 Reply from 192.168.1.2: bytes=32 time<10ms TTL=254 Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 40ms, Average = 15ms。
